三孔连杆式机械传动连接构件结构

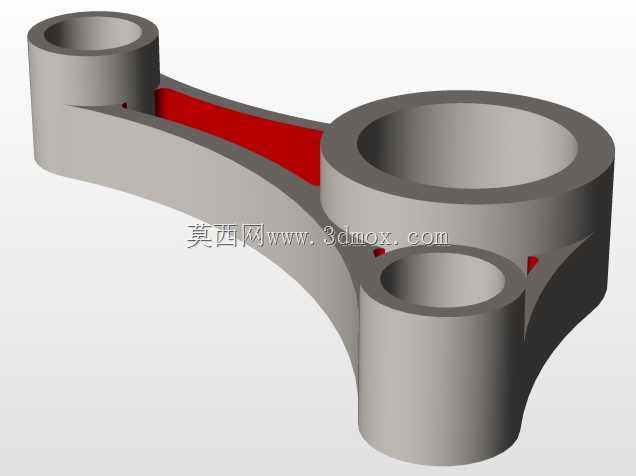

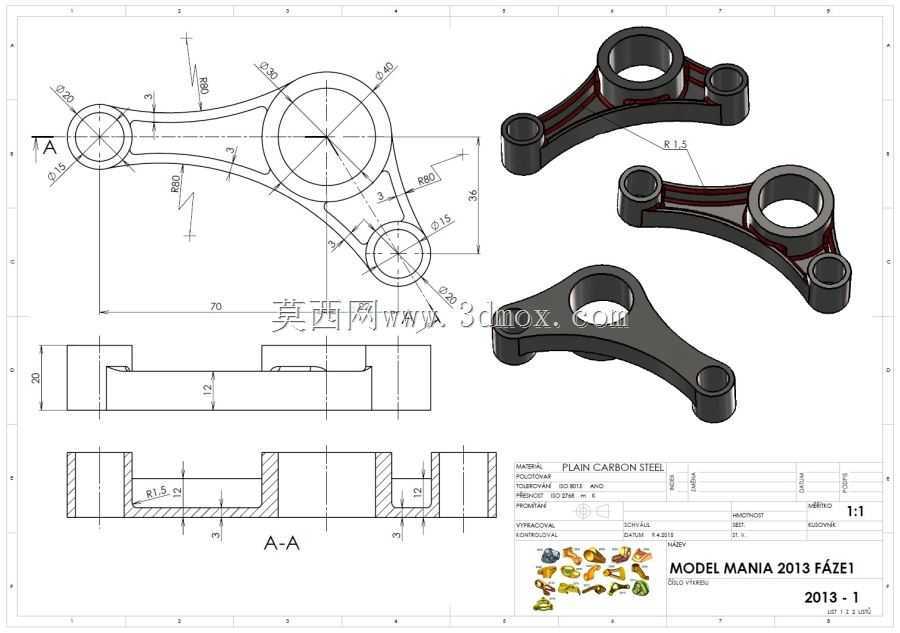

这类三孔异形连杆构件，常见于中小功率内燃机配气机构、小型冲压设备的曲柄传动单元、轻工自动化设备的往复直线运动转换模块中，核心作用是在主动曲柄做圆周回转运动时，将扭矩传递至从动端，带动执行件完成预设轨迹的往复摆动或直线位移，是运动转换机构里的核心传力零件。从结构设计逻辑来看，三个带衬套安装位的同轴孔是核心功能边界，其中大直径孔用于与主动曲柄轴配合，承担主要的扭矩输入，两个小直径孔分别对应不同工况下的从动端连接需求，可适配单路输出或双路同步输出的传动场景，孔位之间的中心距尺寸直接决定了从动端的行程范围，设计时需严格控制孔中心距的形位公差，避免传动过程中出现卡滞、异响或磨损加剧的问题。构件主体采用变截面弧形肋结构，并非等厚度直杆设计，这种结构是在拓扑优化基础上确定的，在传动受力的主要路径上保留足够的材料厚度，非受力区域做减薄处理，既保证了交变载荷下的结构强度，避免长期运行出现疲劳断裂，又能尽可能降低构件自身重量，减少回转运动过程中的惯性冲击，提升整套传动机构的运行平稳性。从安装边界来看，三个安装孔的端面都设计有贴合止口，安装时衬套压入孔内后，端面需与连杆安装面完全贴合，保证轴系的同轴度要求，构件的最大外轮廓尺寸需匹配安装腔的内部空间，避免运动过程中与腔体内壁或周边相邻零件发生运动干涉。零件的剖面结构显示，大直径孔内部设计有储油槽结构，可在运行过程中存储润滑脂，持续为铰接位置提供润滑，降低铰接副的磨损速率，延长整套传动机构的维护周期。这类连杆在实际选型应用时，除了核对孔位中心距、安装孔直径等核心配合尺寸，还需根据实际传动的载荷大小、运行转速匹配对应的材质与热处理工艺，高速重载场景下需选用合金结构钢做调质处理，孔位内表面做淬火处理提升耐磨性，低速轻载的自动化设备场景则可选用普通碳素钢甚至工程塑料材质，在满足强度要求的前提下降低制造成本。建模过程中需重点关注弧形肋与安装孔衔接位置的圆角过渡，避免应力集中导致的结构失效，同时需保证各安装孔的轴线平行度符合传动公差要求，否则装配后会出现轴系偏载，大幅缩短零件使用寿命。
