三轴联动加工承载工作台结构设计

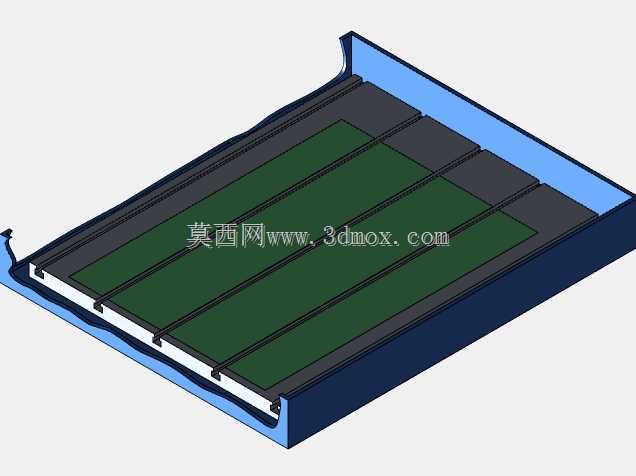

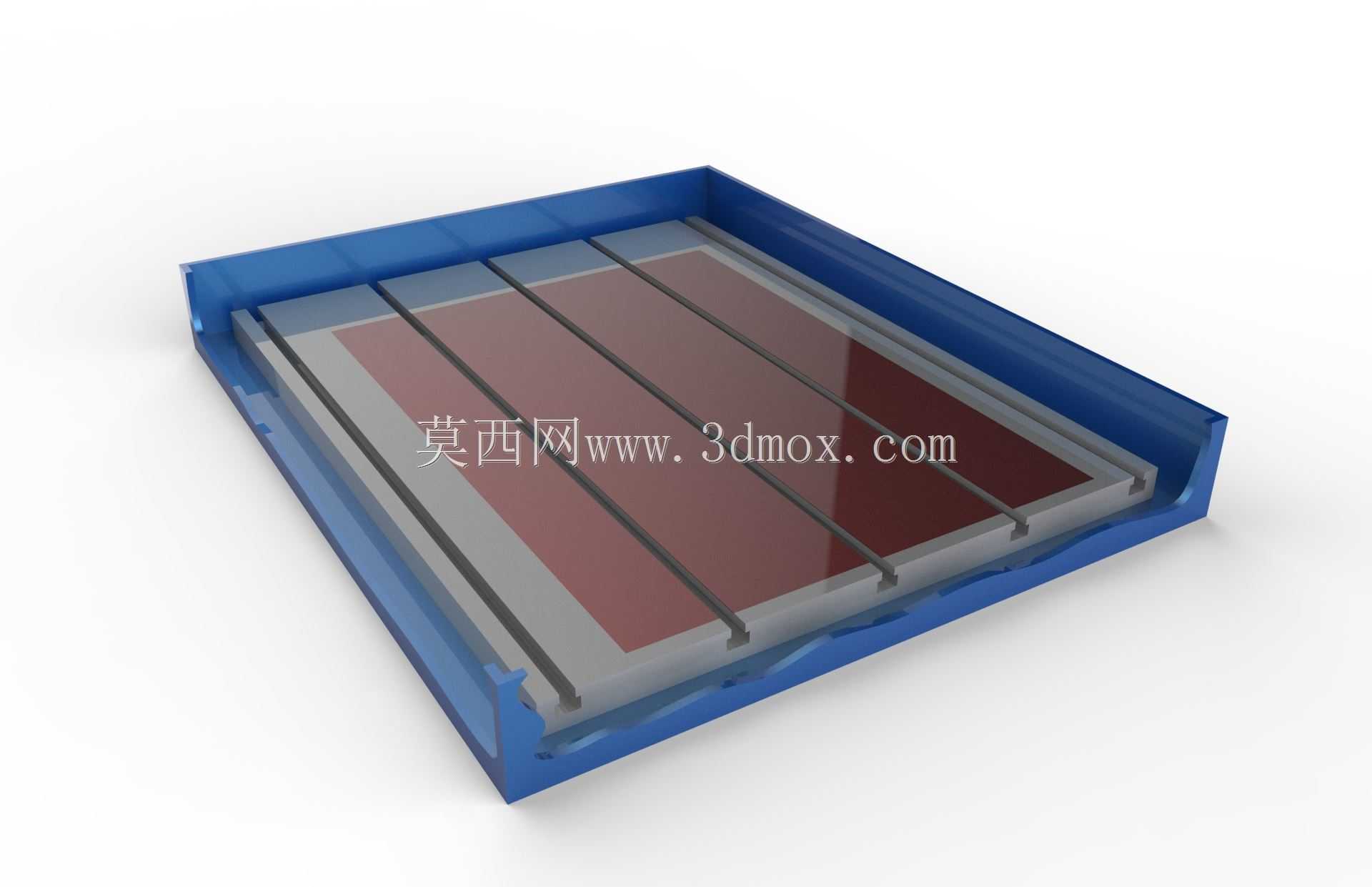

在精密加工、自动化上下料、多工位检测的产线场景里，这类三轴承载工作台是衔接执行端与工位流转的核心承载部件，区别于普通固定式作业台，它的三轴可调结构能适配不同行程的加工、装配、检测需求，不用额外搭建复杂的工装基座就能快速匹配工位的位置调整要求。从结构设计逻辑来看，整体采用围边式槽型承载框架，外围的蓝色边框做了加厚翻边处理，一方面是提升整体结构的抗扭刚度，避免大负载放置时出现台面形变，另一方面围边可以阻挡加工过程中产生的切屑、切削液外溢，方便工位日常的清洁维护，减少杂物掉落到下方传动结构的概率。台面内部设置了多根平行的纵向支撑筋条，筋条采用等间距排布，每根筋条的截面做了圆角过渡，既可以分散台面承载的重物压力，避免局部应力集中导致台面凹陷，也能让放置在台面上的工装、工件不会直接和整个台面平面完全贴合，减少接触面的吸附力，方便工件的取放与位置微调。台面的承载区域做了分层设计，底层是平整的安装基准面，中层是缓冲垫层，表层是耐磨防护层，不同层级的材质搭配兼顾了安装基准的平面度要求、工件放置的缓冲需求以及长期使用的耐磨性能，避免硬质工件直接刮伤基准面导致后续安装精度下降。从安装边界来看，这类工作台的底部预留了标准的安装孔位，孔位间距匹配常见的工业铝型材框架、机床工作台面的安装孔距，不需要额外打孔改造就能直接固定在现有设备基座上，整体的外轮廓尺寸适配常规三轴加工设备的作业行程范围，不会出现超出行程导致的加工死角。在实际使用场景中，它既可以作为小型数控加工设备的工件承载台，通过三轴位置调整实现工件不同区域的加工对位，也可以作为自动化装配线的中转工作台，配合机械手完成工件的位置校准后再流转到下一个工位，还能用于实验室的精密检测工位，承载待检测工件并调整到合适的检测角度与位置。设计过程中特意规避了传统工作台可调结构外露的问题，所有传动调整结构都隐藏在围边框架内部，既减少了车间粉尘、切削液对传动部件的侵蚀，也避免了操作人员误触运动部件带来的安全隐患，支撑筋条的间距经过反复校核，既能保证承载能力，也不会因为筋条过密导致台面自重过大，增加三轴调整时的驱动负载。围边的高度设置也经过实际工况验证，刚好能阻挡常规加工产生的切屑飞溅，又不会过高影响工件的上下料操作，台面的整体平面度控制在工业作业要求的公差范围内，保证放置在上面的工件基准面不会出现倾斜，避免后续加工、装配、检测出现精度偏差。
