自行车把装G力杯托夹持固定结构

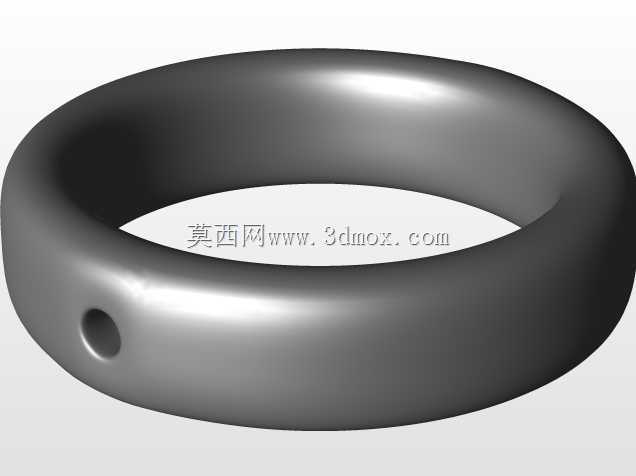

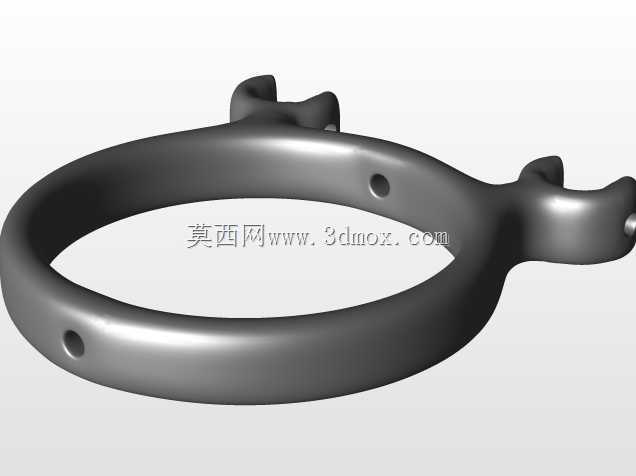

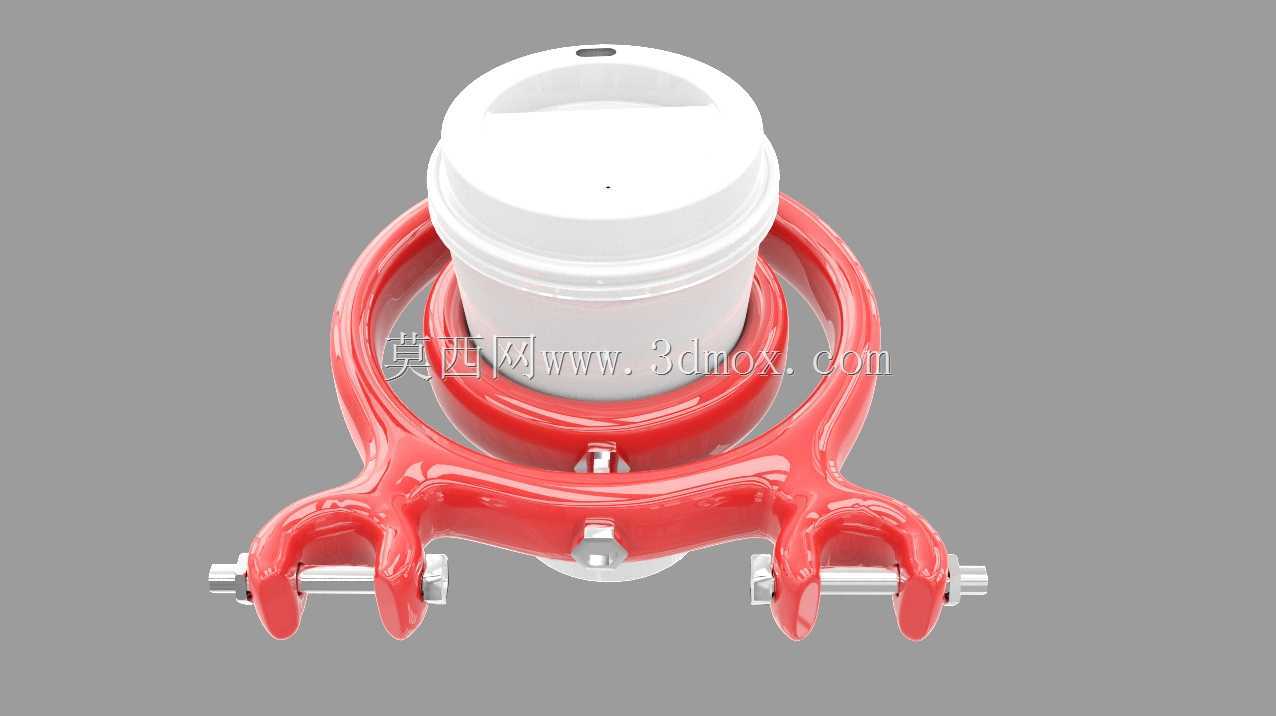

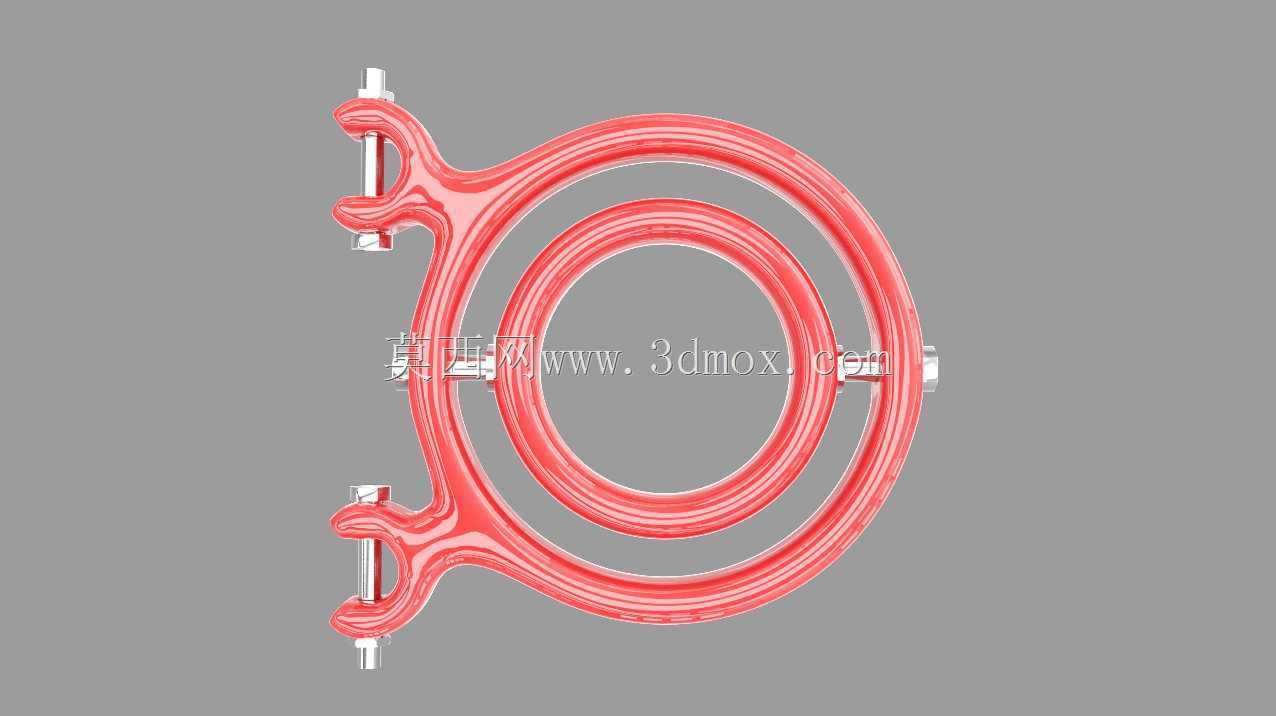

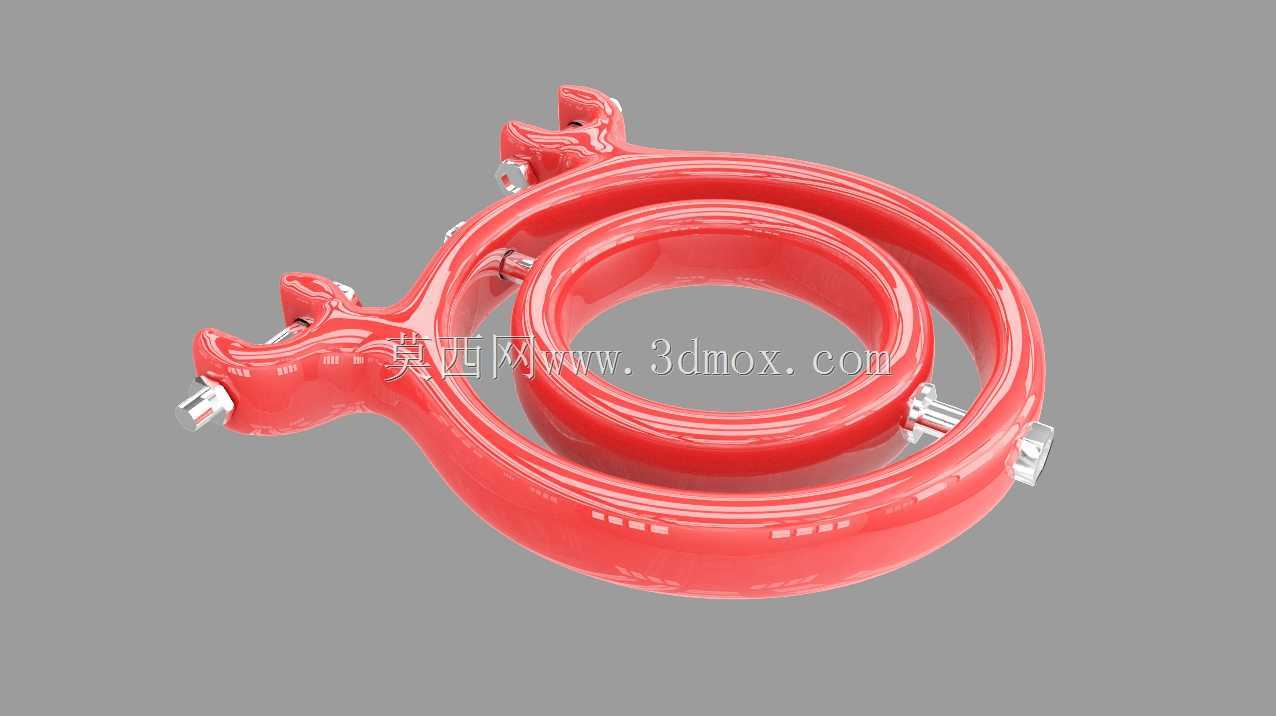

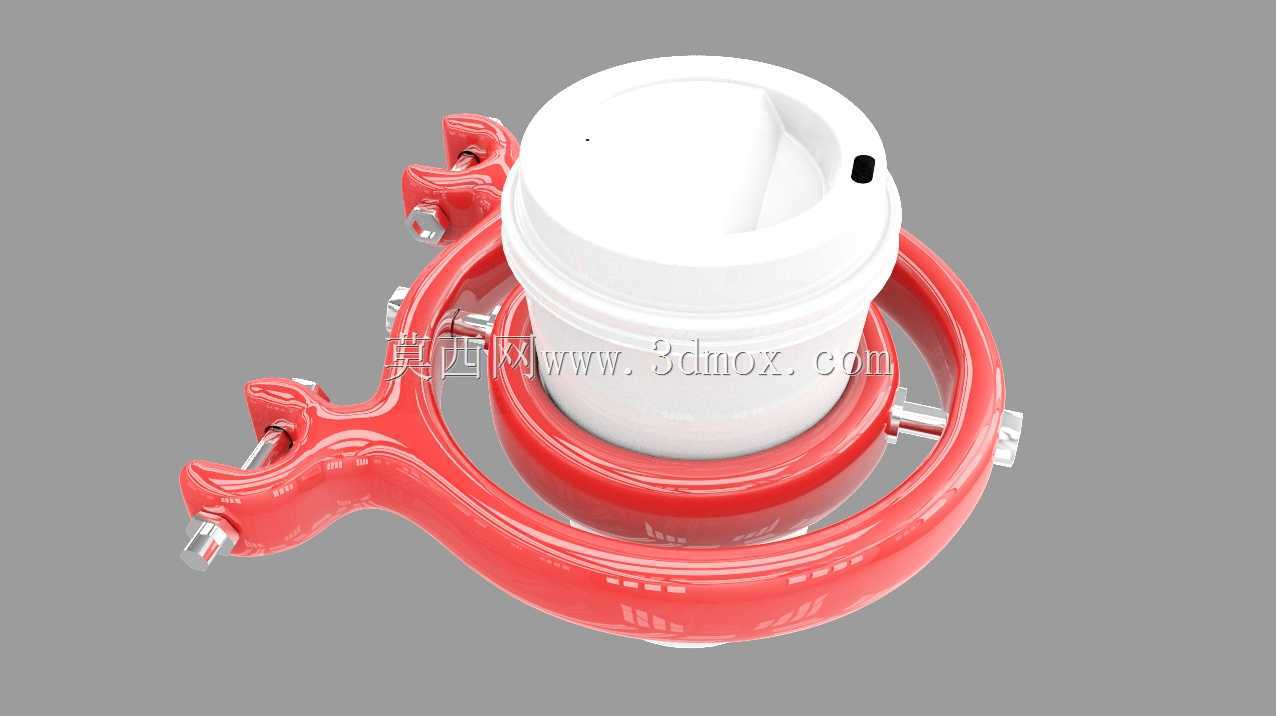

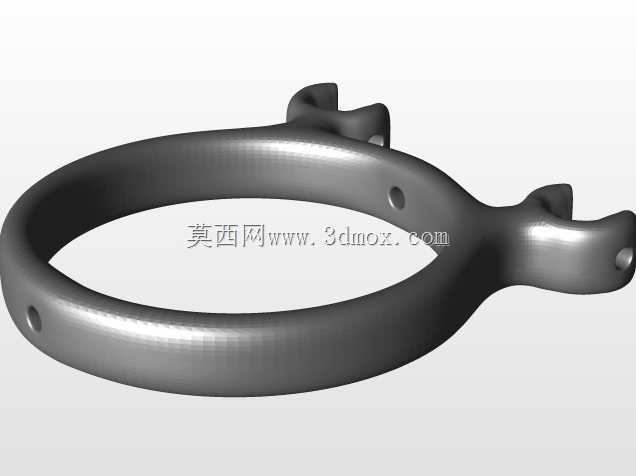

这款杯托结构主要面向骑行场景的载物需求，适配常规直径的圆形把管安装，核心作用是在骑行过程中稳定承托带盖饮品容器，避免骑行颠簸导致饮品倾洒，同时解放骑行者双手，无需手持容器即可随时取用饮品，适配日常通勤、短途户外骑行等多类使用场景。从结构设计来看，主体承托环采用环形包裹式构型，内侧贴合容器外壁的曲面做了弧度适配，能够匹配市面多数常规口径的带盖纸杯、塑料随行杯，承托环下方设置有限位承托边，可托住容器底部边缘，避免容器在颠簸路况下向下滑脱。两侧的夹持固定臂采用对称式叉型结构，每个夹持臂上配置了横向锁紧螺栓，安装时可根据车把管径调整螺栓锁紧行程，适配不同直径的圆形车把管，锁紧后夹持臂与车把的接触位置做了防滑贴合面处理，能够抵消骑行过程中产生的振动载荷，防止杯托整体沿车把转动或滑移。设计过程中优先考虑了骑行状态下的动态稳定性，整体结构的重心尽量贴近车把安装面，减少悬臂长度带来的振动放大效应，避免骑行过程中杯托连带容器产生大幅晃动。承托环与夹持臂采用一体化过渡构型，减少了分体装配带来的连接间隙，整体结构没有突出的尖锐棱角，避免骑行过程中剐蹭骑行者肢体。安装边界方面，夹持臂的开合行程覆盖常规自行车、电动自行车的车把管径范围，安装时不需要额外改装车把结构，仅通过配套的螺栓锁紧即可完成固定，安装位置可根据骑行者的使用习惯沿车把横向调整，避开刹车手柄、变速拨杆等操控部件的操作空间。承托环的内径尺寸适配常规饮品容器的外径，容器放入后与环壁之间保留微小间隙，既方便取放，又能限制容器的横向晃动量，底部的承托边宽度经过适配，既能够提供足够的支撑力，又不会过度遮挡容器底部，方便日常清理残留的水渍。整体结构的受力路径清晰，容器的垂直载荷通过承托环传递到两侧夹持臂，再通过锁紧螺栓的预紧力将载荷分散到车把接触面上，在常规骑行颠簸工况下，各连接位置的应力分布均匀，不会出现局部应力集中导致的结构变形或断裂问题。
