可3D打印的1:1比例录音长笛结构设计

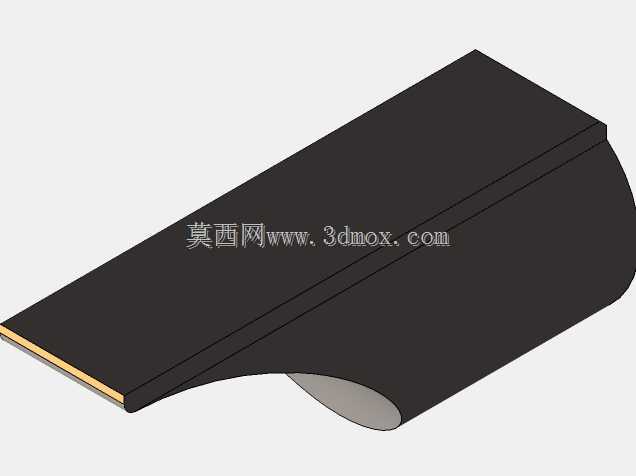

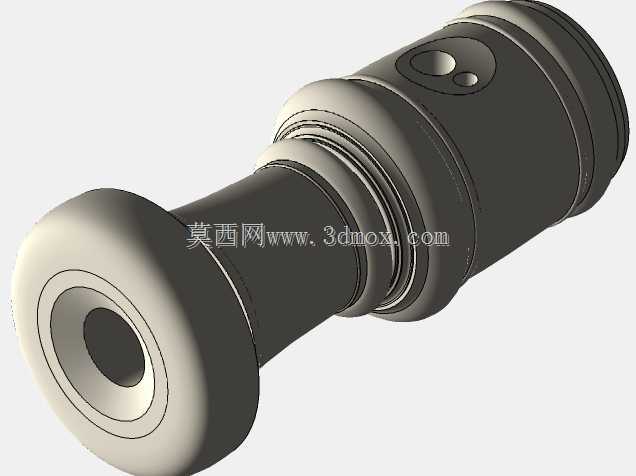

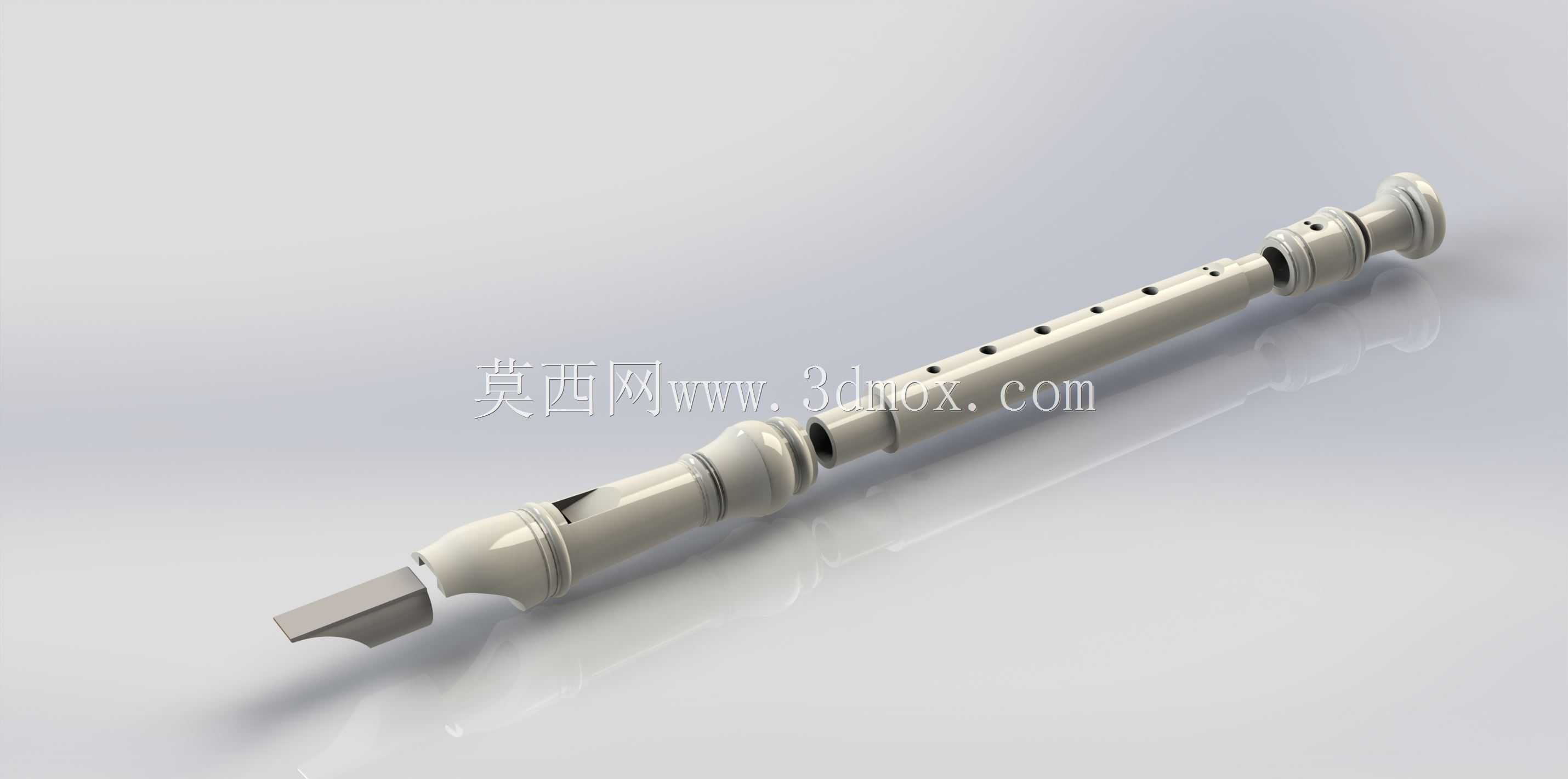

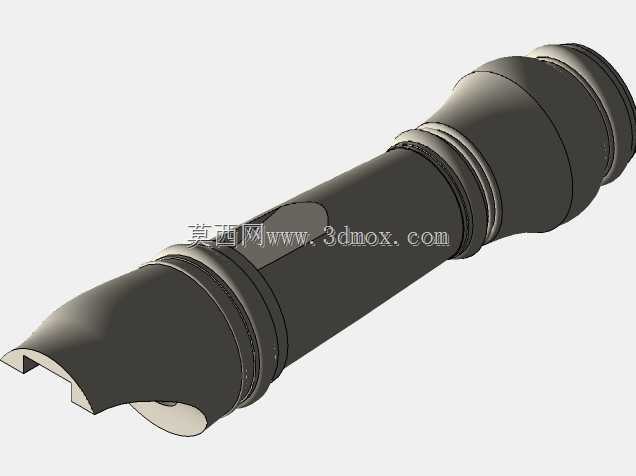

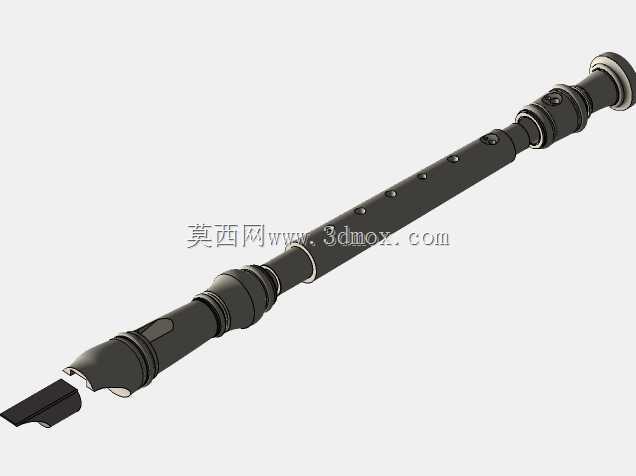

这款管类吹奏器具的三维结构设计，核心围绕1:1等比例还原实体长笛的尺寸逻辑展开，所有管段的衔接公差、音孔排布位置、吹嘴的气道角度都参考实体录音长笛的实测参数搭建，适配3D打印的成型工艺要求，避免传统注塑模具的拔模斜度强制约束，可直接通过熔融沉积成型工艺完成实体制作。从实际应用场景来看，该结构既可以作为乐器入门爱好者的自制练习器具，也能作为文创类3D打印的教学案例，帮助结构设计从业者理解薄壁管类零件的分段拼接逻辑、气流通道的曲面过渡处理方式。设计过程中优先考虑了管体的分段拆分合理性，将整支长笛拆分为吹嘴段、音孔主管段、尾段三个可独立打印的部分，每段衔接处采用小间隙过盈配合的定位止口，不需要额外粘接剂即可完成组装，同时保证拼接后的管体内壁光滑无台阶，避免气流经过时产生紊流影响吹奏音色。音孔的位置排布严格对应标准长笛的音程关系，每个音孔的孔径、孔边倒角都做了统一处理，既保证手指按压时的触感舒适度，也能减少气流泄漏，保证基础音准的稳定性。吹嘴部分的气道设计做了曲面顺滑过渡，将吹气入口的气流通过收缩式气道导向哨口位置，气道的截面尺寸经过反复调整，适配普通PLA打印材料的表面粗糙度特性，避免因材料表面摩擦导致气流流速不足。外形尺寸上，整支长笛组装后的总长度控制在320mm左右，最大外径22mm，最小壁厚1.5mm，既满足普通桌面级3D打印机的成型尺寸边界，也保证了管体的结构强度，正常握持使用时不会出现弯折变形。安装边界方面，各分段的拼接止口长度设置为8mm，配合公差控制在0.1mm以内，既方便组装拆卸，也不会出现拼接处松动漏气的问题，尾段的装饰性凸缘结构也做了圆角处理，避免打印过程中出现支撑残留影响外观。整个结构没有设置多余的装饰性特征，所有曲面都做了G1连续过渡，减少打印过程中的层纹累积，降低后期打磨处理的工作量，对于需要调整音孔位置的使用者，也可以通过修改对应位置的草图参数快速完成迭代，不需要重构整体曲面。
