管道施工用重型夹紧式管道钳结构

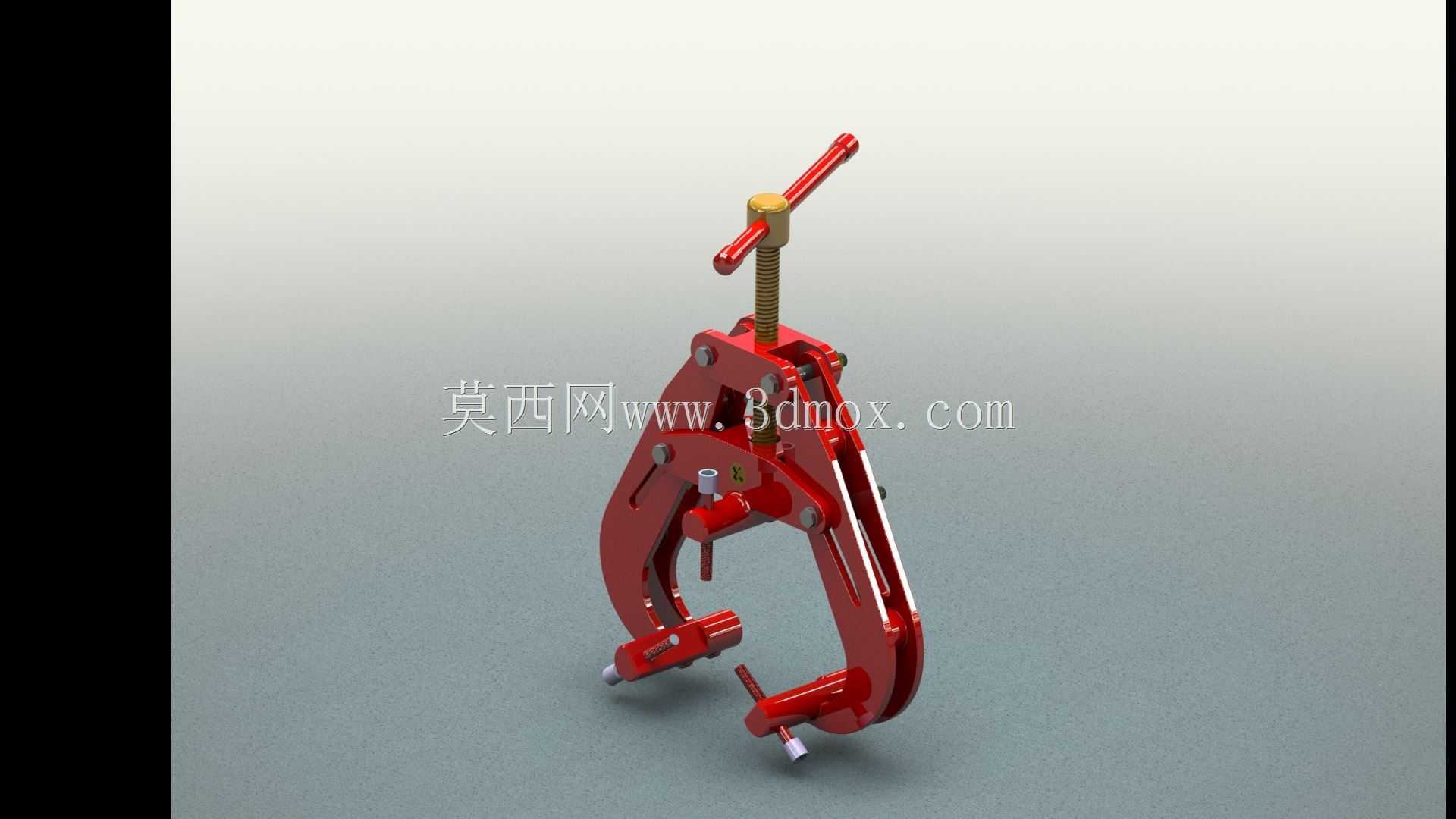

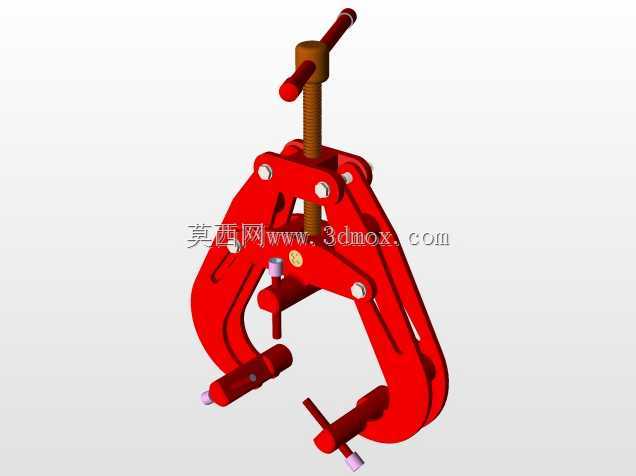

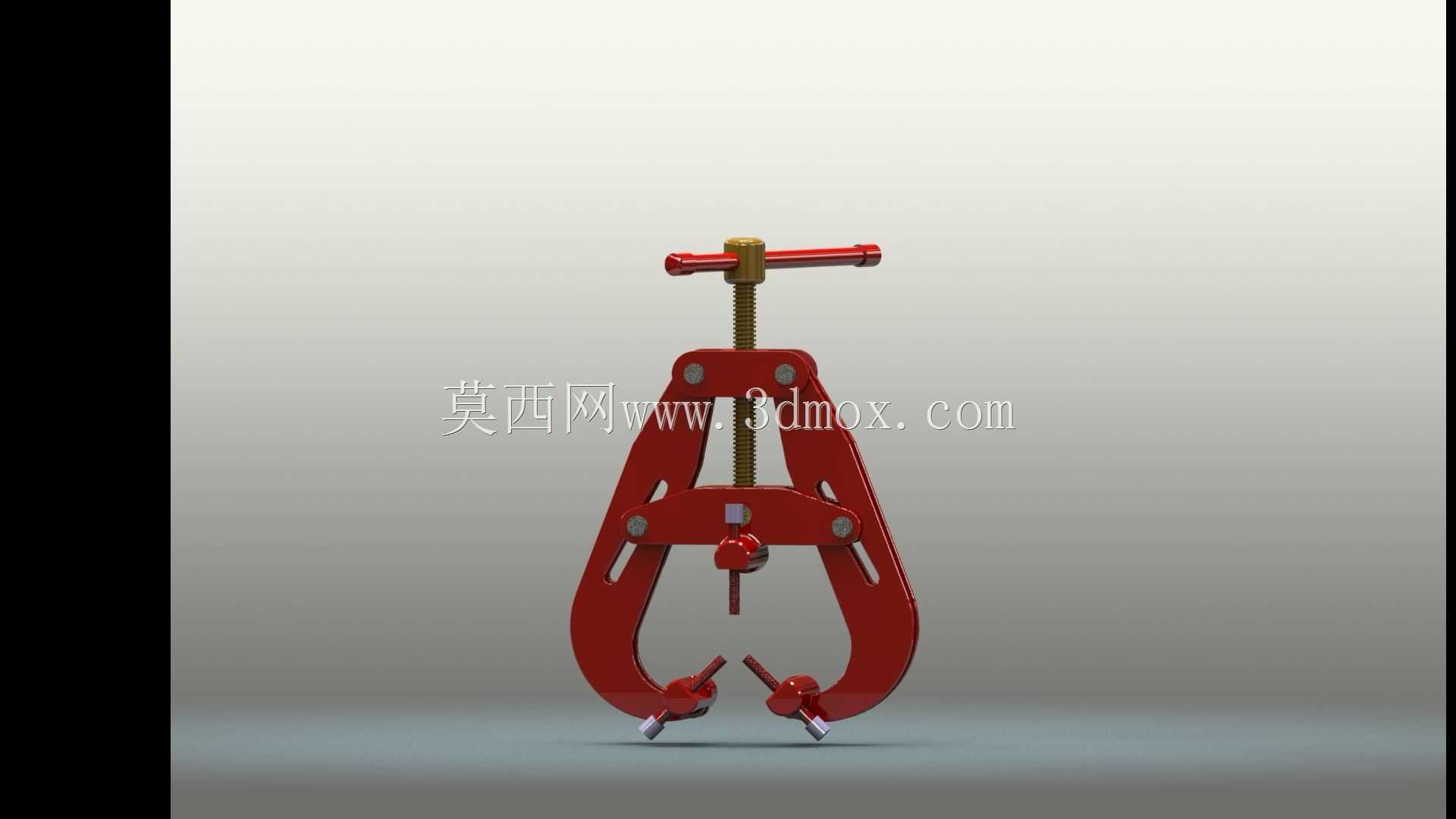

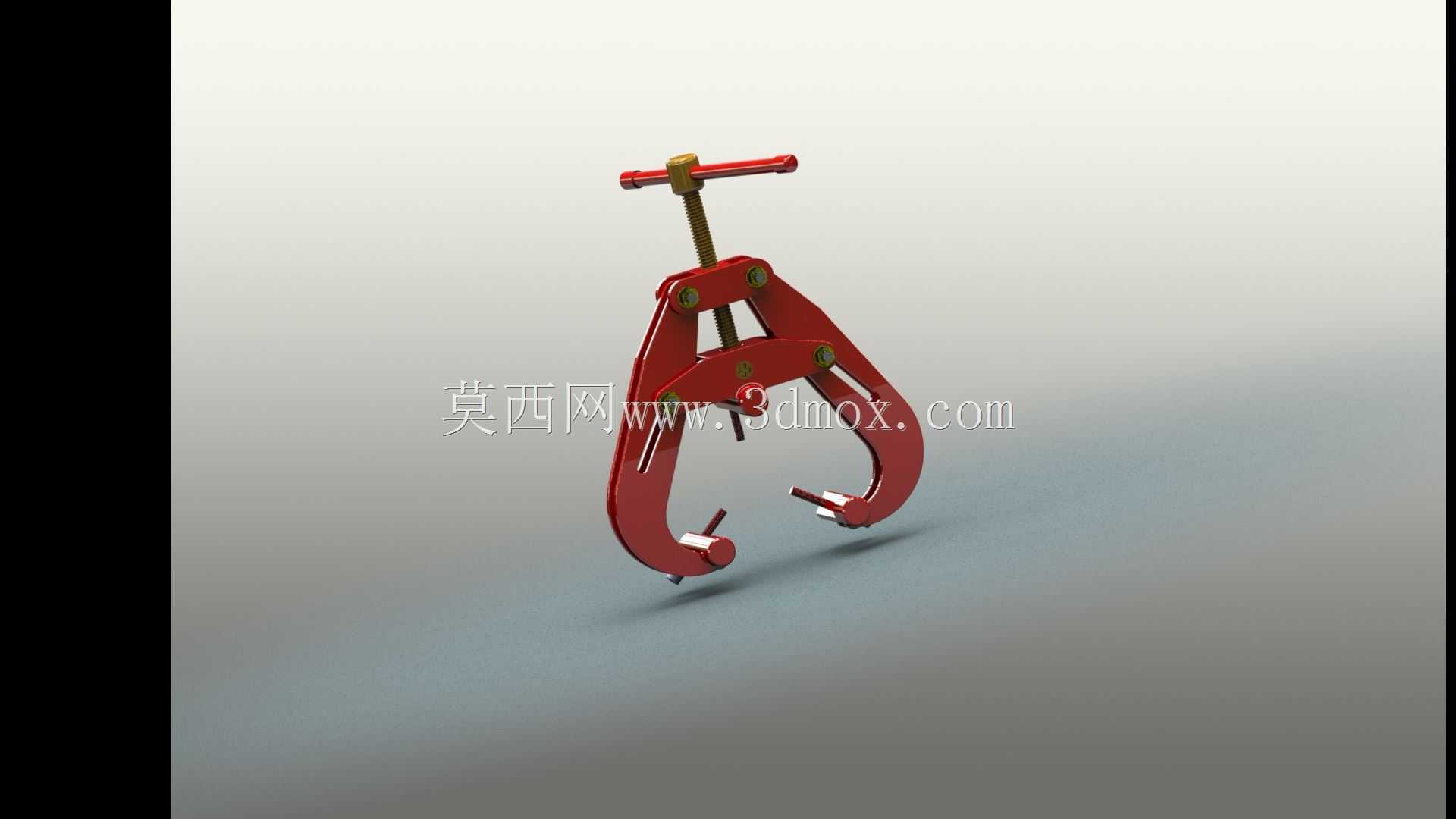

在油气输送管路铺设、市政给排水管线检修、工业工艺管道安装的现场作业场景中，这类钳具是管路对接、管口校形、焊接对位环节不可或缺的手动夹持工装，区别于普通链式管钳的柔性夹持特性，这款采用刚性C型钳架结构的管钳，能够在大口径薄壁管道的夹持作业中提供更均匀的周向夹紧力，避免薄壁管材出现局部凹陷变形的问题。从结构设计逻辑来看，钳体采用对称分体式铰接布局，上部的T型旋压手柄配合梯形传动丝杠，能够将手动输入的扭矩平稳转化为垂直方向的压持力，丝杠端部的压头做了圆弧面适配处理，接触管道外壁时不会产生应力集中划伤管材防腐层；钳体下部的两组可调支撑爪带有防滑齿纹与定位顶销，可根据待夹持管道的外径尺寸调整支撑跨度，适配不同管径的圆管夹持需求，支撑爪的调节行程覆盖常规施工场景下的中小口径金属管道、复合管道装夹需求。实际作业时，先将C型钳架跨扣在待对接的两根管道接口位置，调整下部支撑爪的伸出长度，让三个接触点均匀贴合管道外壁，再转动上部T型手柄带动丝杠进给，直到压头压紧管道表面，此时钳架、支撑爪、压头形成稳定的三角形受力结构，能够限制管道的径向窜动与周向转动，为管口焊接、法兰对接、螺纹旋拧作业提供稳定的固定基准。设计过程中充分考虑了现场作业的受力边界，钳架主体采用高强度铸钢材质，铰接销轴做了渗碳淬火处理，能够承受大夹紧力下的剪切载荷，整体结构无易损的柔性连接件，在工地多尘、潮湿的复杂工况下故障率更低，日常维护仅需定期在丝杠螺纹处涂抹润滑脂即可保证操作顺畅。从安装适配维度来看，钳体的开口跨度、支撑爪调节范围经过多轮工况验证，既能够满足常规管径管道的夹持需求，又不会因钳体尺寸过大造成狭小管廊、井下作业空间的操作干涉，钳体表面做了喷塑防锈处理，能够适应户外露天存放、雨季施工的使用环境，手柄部位的加长力臂设计，让操作人员无需借助加力杆即可输出足够的夹紧力，降低现场作业的劳动强度。
