Pixhawk飞控安装减震支撑结构

这款支撑结构专为多旋翼飞行器的Pixhawk系列飞控设计，核心作用是隔绝机身动力系统传递的高频振动，避免飞控内部IMU传感器因振动干扰出现姿态解算偏差，保障飞行过程中的姿态控制精度。实际装机场景中，该结构直接适配DJI火焰轮系列机架的安装基板，不需要额外对机架安装位做打孔或切削改造，装机时可直接通过螺丝完成底座与机架的固定，大幅缩减飞控系统的装机调试周期。

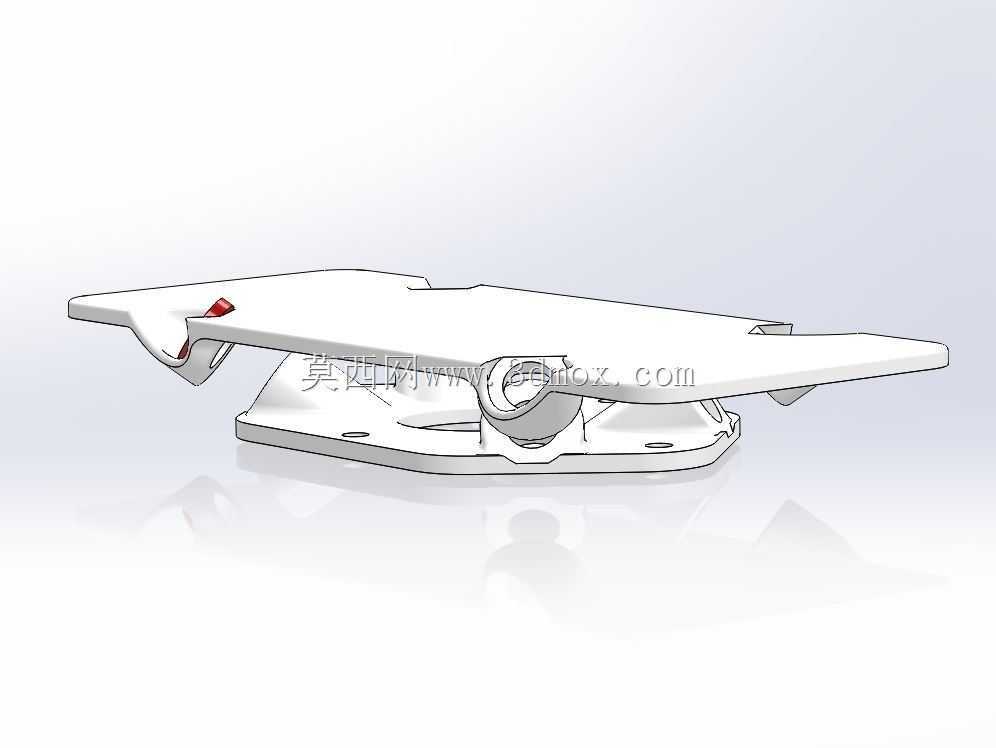

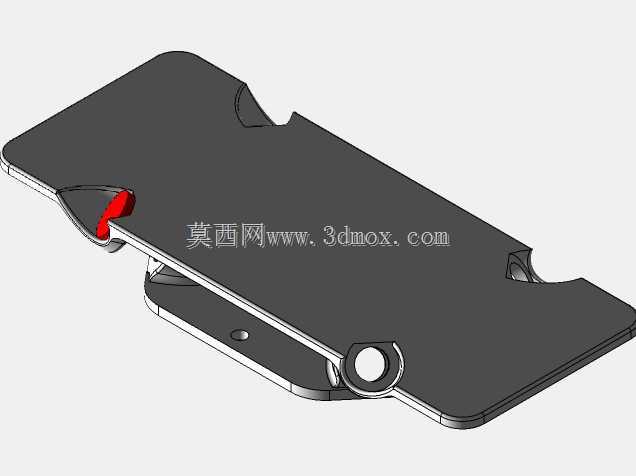

结构设计上采用上下分体式布局，下层为刚性安装底座，贴合机架安装面的一侧做了平面度公差控制，保证安装后底座与机架基准面平行，避免安装应力传递到上层飞控固定位；上层为飞控安装托板，托板上预留了对应Pixhawk飞控的标准安装孔位，孔位周边做了局部加厚处理，防止螺丝锁紧时出现塑料件开裂的问题。上下两层之间预留了标准蓝色硅胶减震球的安装位，四个减震安装位呈对称矩形分布，保证各个方向的振动隔离特性一致，避免出现某一轴向减震刚度不足导致的飞控晃动问题。

从安装边界来看，底座的安装孔距完全匹配火焰轮机架基板的预装孔位，不需要额外拓展安装空间；上层托板的外形尺寸略大于Pixhawk飞控的本体尺寸，既可以给飞控周边的接线预留足够的走线空间，也不会因为托板尺寸过大干涉机架上的其他设备，比如GPS模块、电调信号线的走线布局。减震球的压缩行程做了限位设计，当飞行器做大幅机动动作时，上下层结构不会出现过度位移导致飞控碰撞周边部件，同时也能避免减震球被过度压缩失去隔振效果。

实际使用中，这种分体减震结构可以有效过滤无刷电机高速转动、螺旋桨切割空气产生的高频振动，经过实测，搭配标准硬度的蓝色硅胶减震球时，飞控采集到的振动幅值可以控制在姿态解算允许的阈值范围内，不需要额外在飞控上增加配重减震措施。托板边缘做了圆角过渡处理，既可以减少装机时的尖锐边角划伤，也能降低飞行过程中的风阻影响，对于小型多旋翼飞行器来说，这类细节设计可以减少不必要的气动干扰。底座上还预留了走线缺口，飞控的供电线、信号线可以从缺口处规整引出，避免线材被夹在上下层结构之间被挤压破损，也能让整机布线更加整洁，减少线材杂乱带来的信号干扰问题。
