车床用四爪卡盘三维结构设计

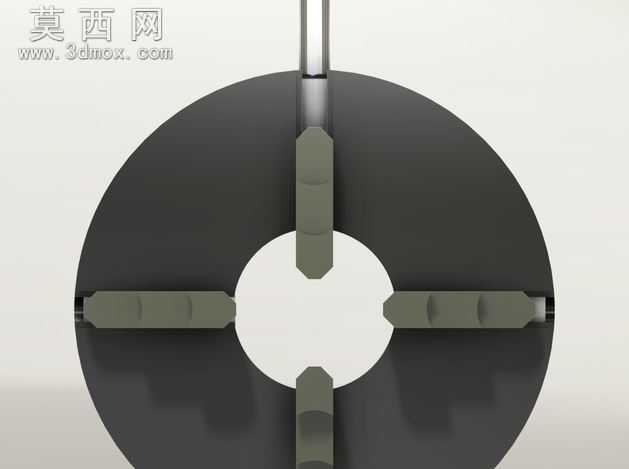

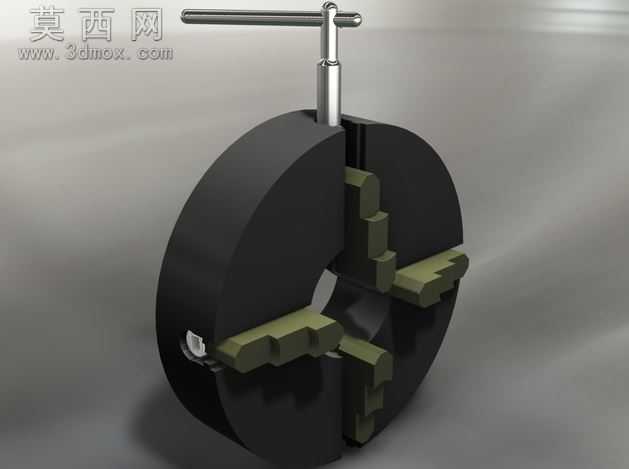

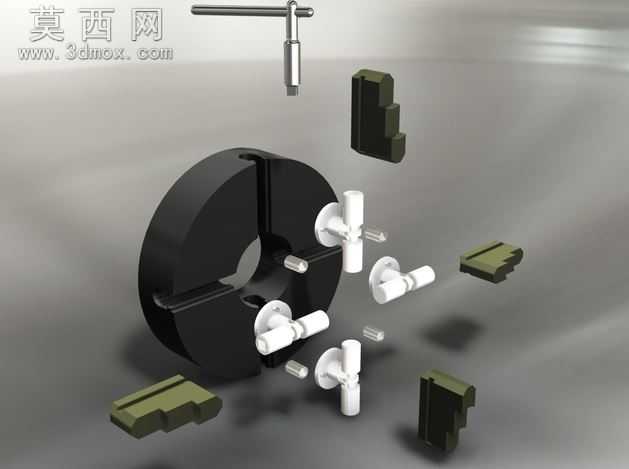

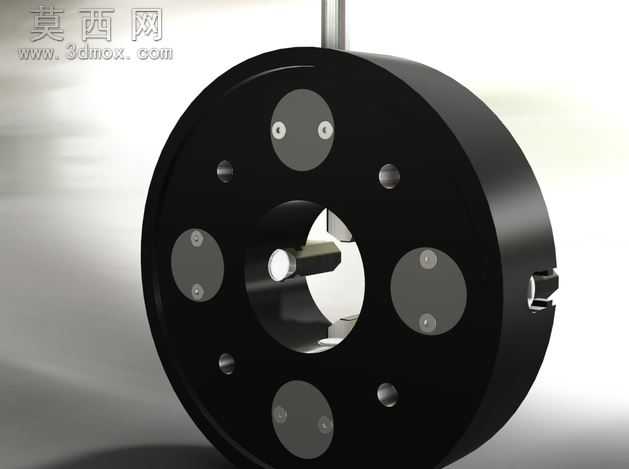

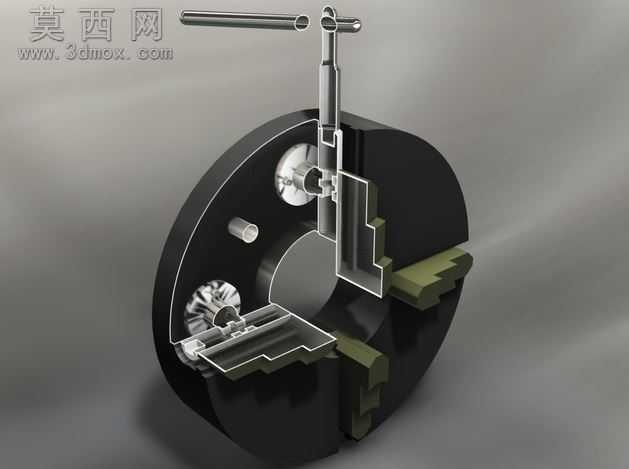

本模型为车床配套使用的四爪卡盘三维设计成果，建模过程严格遵循机械加工工装的实际尺寸规范与功能逻辑，完整还原了四爪卡盘的全部核心结构。建模阶段首先完成盘体主体的构建，盘体作为整个卡盘的承载基座，采用圆盘式主体结构，预留了四个卡爪的安装滑槽与内部传动空间，盘体中心的通孔设计适配车床主轴的穿料需求，可满足长轴类工件的装夹加工场景。四个独立卡爪采用错位分布的结构设计，每个卡爪可单独进行位移调节，区别于三爪自定心卡盘的同步联动特性，该结构可实现偏心工件、不规则外形工件的稳定装夹，适配方形、异形等非回转类零件的车床加工需求，卡爪的夹持面做了阶梯式齿形结构设计，可根据工件直径大小选择不同的夹持档位，提升装夹的接触面积与摩擦力，避免加工过程中工件出现打滑移位的问题。模型附带的调节扳手结构与卡盘端面的调节孔位完全匹配，通过扳手转动可带动卡盘内部的丝杆传动结构，实现单个卡爪的径向进给与后退，精准控制夹持的松紧程度与装夹位置。材质渲染阶段，盘体主体采用铸铁材质的哑光深灰质感，还原实际卡盘的铸造基体材质特性，卡爪部分做了淬硬钢的金属质感处理，表面呈现轻微的金属反光与加工纹理，调节扳手采用镀铬亮面金属材质，区分不同部件的材质差异与功能属性，整体渲染效果贴合工业实物的视觉特征。设计过程中充分考虑卡盘与车床主轴的连接适配性，盘体背面的连接结构符合通用车床主轴的安装标准，可直接适配常规卧式车床的装夹接口，模型的各部件装配关系完全符合实际装配逻辑，活动部件的运动行程无干涉，可直观演示四爪卡盘的装夹调节过程，能够作为机械加工工装教学、车床结构认知、非标工装设计参考的数字化模型使用，帮助设计人员与加工操作人员快速理解四爪卡盘的工作原理与结构特点。
