方管轨道滑动夹持锁紧工装结构

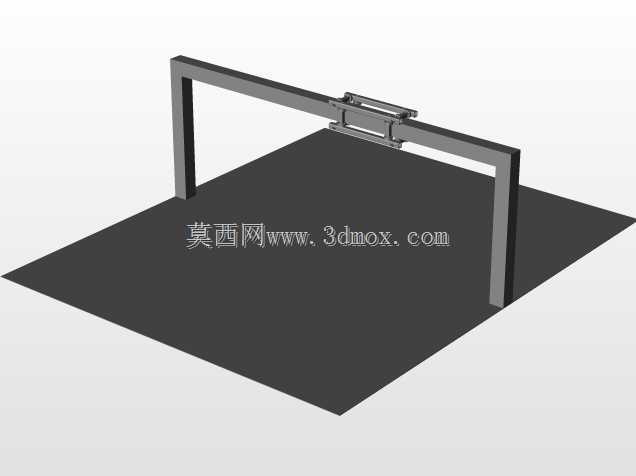

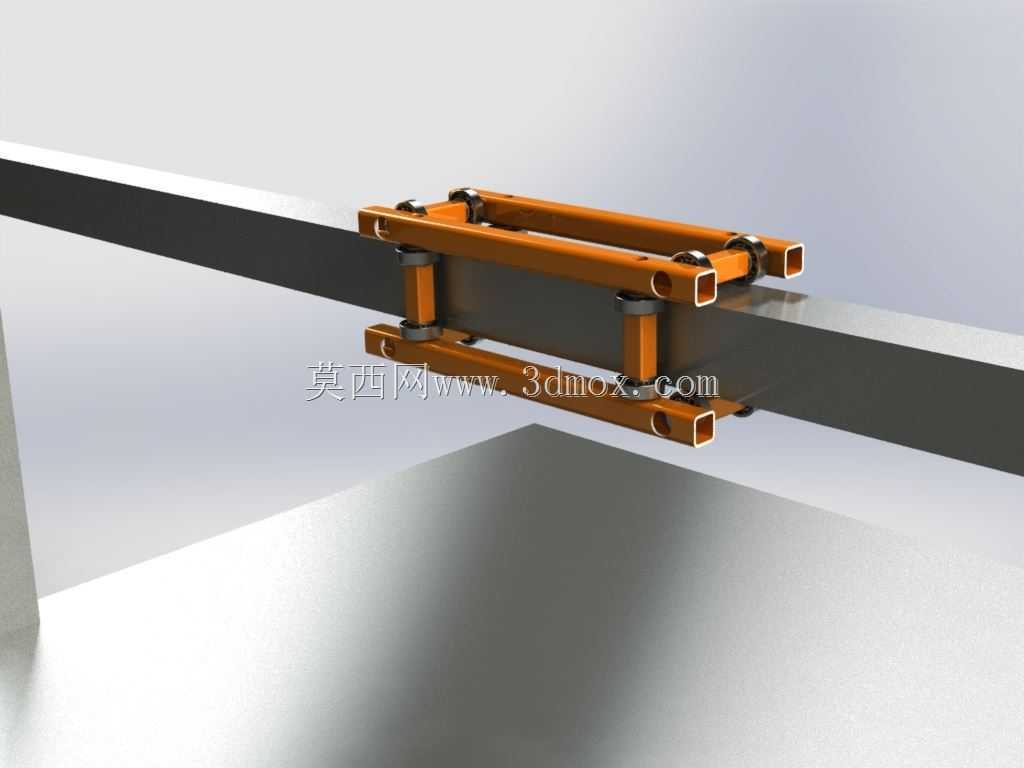

该结构主要应用于工业生产线旁的物料挂装、工位辅助工装的位置调节场景，也可适配轻型桁架上的可移动挂载点搭建，常见于装配工位的工具挂架、轻型物料托架的快速位置调整环节，无需在轨道上预钻定位孔，就能实现夹持位置的无级滑动与定点锁止。整套结构采用上下双层夹持框架设计，框架主体选用标准方形空心型钢弯折焊接成型，上下框架之间通过四根带调节螺纹的立柱连接，每根立柱上配套锁紧螺母，可根据所夹持方管轨道的实际壁厚微调上下框架的间距，保证夹持接触面与轨道表面充分贴合，避免出现点接触导致的压痕或者锁止打滑问题。上下框架与方管轨道接触的位置，都加装了带圆弧过渡的压块，压块内侧做了防滑纹路处理，既可以增大接触摩擦力提升锁止可靠性，也能分散夹持应力，避免薄壁方管轨道被夹变形。框架两端设置了快拆式锁紧销，当需要滑动调整位置时，只需松开立柱上的锁紧螺母，将两端锁紧销拔出，即可推动整个夹持结构沿方管轨道轴向滑动，到达目标位置后，插回锁紧销卡入框架与轨道的配合间隙，再拧紧立柱螺母就能完成固定，整个调节过程无需额外工具，单人即可在数秒内完成操作。设计过程中优先考虑了安装边界的适配性，整套夹持结构的宽度控制在所适配方管轨道宽度的1.6倍以内，突出轨道上下表面的高度不超过轨道自身高度的二分之一，不会对轨道旁的其他管线、移动部件造成干涉，相邻两个同规格夹持结构的最小安装间距可以控制在100mm以内，满足密集挂载点的布置需求。结构的滑动接触面预留了0.2mm到0.5mm的配合间隙，既不会因为间隙过大导致滑动时晃动偏斜，也不会因为间隙过小出现卡滞，即使轨道表面存在轻微的锈迹或者焊渣凸起，也能顺利滑动通过。压块与框架之间采用可拆卸的螺栓连接，长期使用出现磨损后可以单独更换压块，无需更换整套夹持结构，降低后期维护成本。在实际选型使用时，需要注意所适配的方管轨道边长公差控制在±0.5mm以内，轨道直线度每米偏差不超过1mm，否则会影响滑动顺畅度与锁止后的承载稳定性，该结构单点位额定静态承载可达80kg，完全满足轻型工装、手动工具、小型料盒的挂载需求。
