可3D打印遥控车底盘行走结构设计

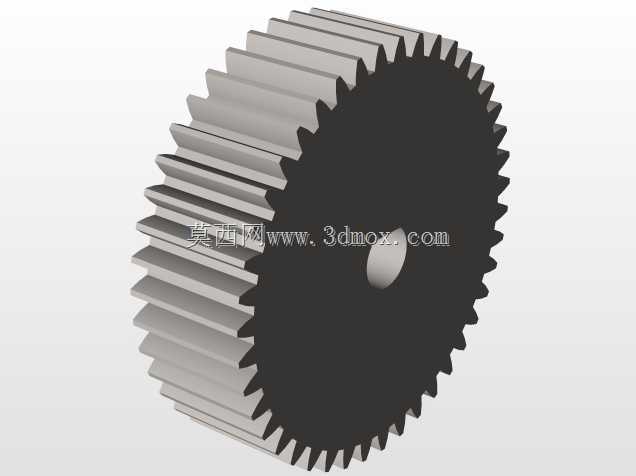

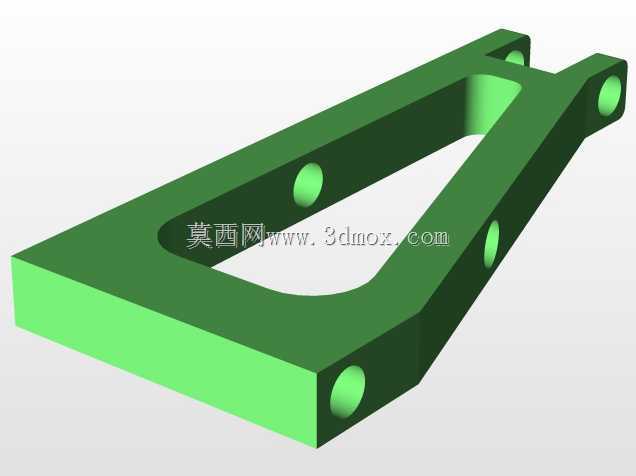

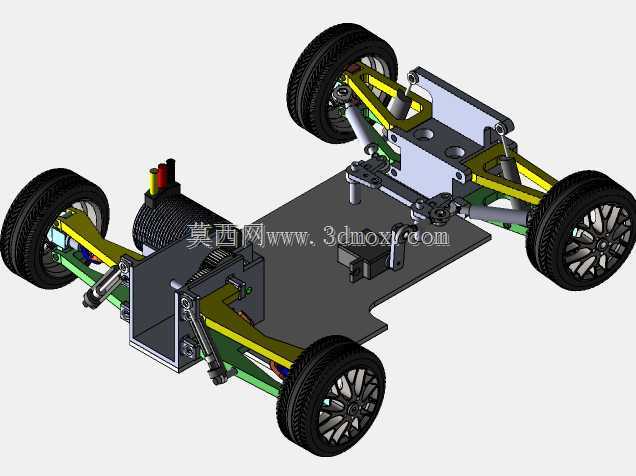

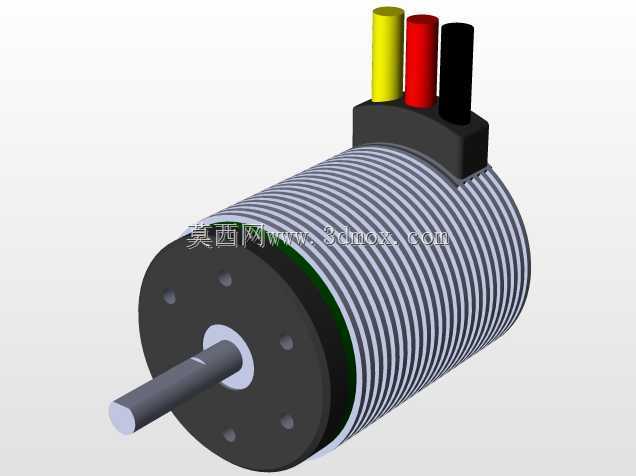

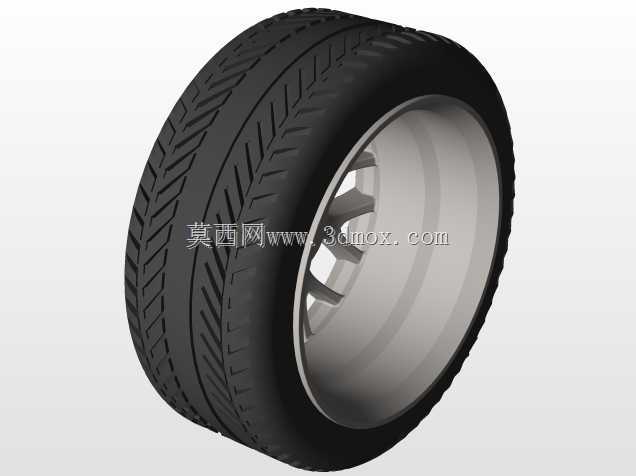

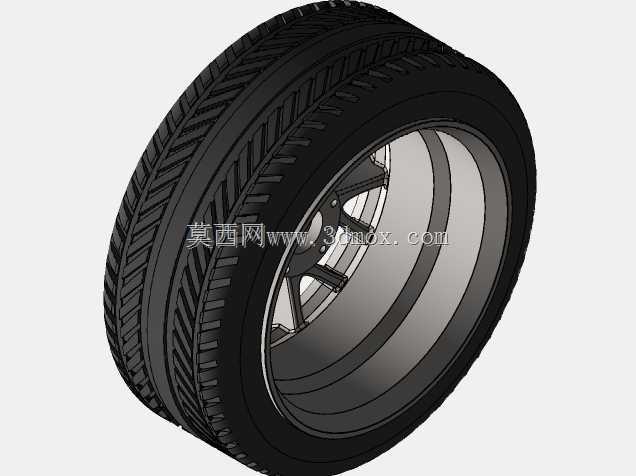

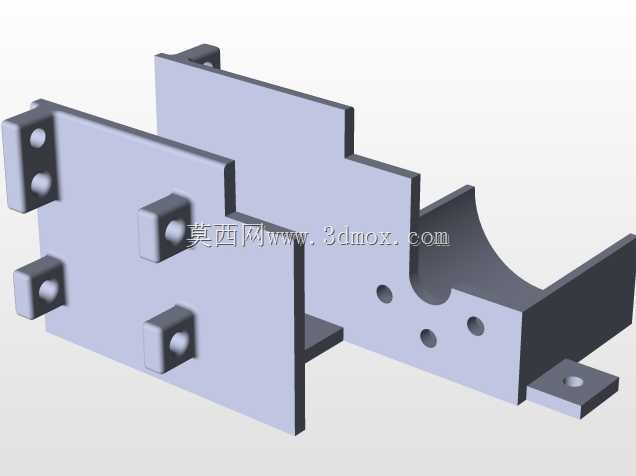

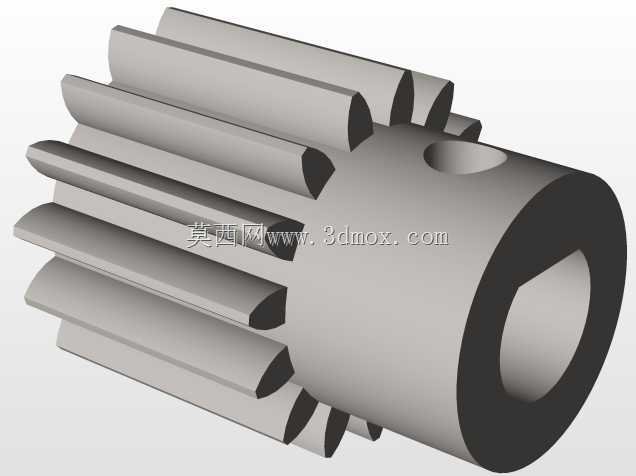

这套可3D打印的遥控车底盘行走结构，主要面向个人DIY爱好者、青少年科创教育场景以及小型智能移动平台原型开发使用，既可以作为遥控模型车的核心承载基体完成竞速、越障等模型玩法，也能搭载小型传感器、控制模块作为简易移动机器人的行走底盘，适配室内平整路面、户外轻度非铺装路面的行走需求。从结构设计逻辑来看，整体采用平板式主承载底板作为安装基准，所有功能部件均围绕底板预留的安装孔位完成定位装配，大幅降低了组装时的对位难度，也方便使用者根据自身需求拓展加装上层功能模块。前后悬架部分采用双横臂式独立悬架结构，搭配减震元件实现车轮与车架之间的弹性连接，能够在行驶过程中过滤路面颠簸带来的冲击，避免硬连接结构在越障时出现部件断裂的问题，同时保证四个车轮在不平整路面上都能获得足够的抓地力，提升行走稳定性。转向机构布置在前桥位置，通过拉杆连接转向舵机与两侧转向节，舵机转动时可同步带动两侧车轮完成转向动作，转向拉杆的长度预留了调节余量，可根据实际装配情况调整前轮前束参数，减少行驶过程中的轮胎偏磨问题。动力部分采用后置电机布局，电机通过齿轮传动结构将动力传递至后轮，传动路径短、传动效率高，能够减少动力传递过程中的损耗，电机安装位预留了不同规格电机的安装孔距，可根据动力需求更换不同转速、扭矩的驱动电机。车轮部分采用橡胶材质轮胎搭配多辐式轮毂，轮胎表面的胎纹设计能够提升与路面的摩擦力，轮毂与轮轴之间采用标准紧固件连接，拆装维护十分便捷。从安装边界来看，主底板的平面度公差控制在0.2mm以内，保证各部件安装后不会出现错位卡滞的问题，悬架摆臂的活动行程预留了足够的上下跳动空间，不会在极限压缩状态下与底板或者其他部件发生运动干涉，所有连接部位的孔位均适配标准规格的紧固件，使用者无需定制特殊连接件即可完成整机组装。整体结构的零部件拆分充分考虑了FDM3D打印的工艺特性，所有打印部件均无大角度悬空结构，无需添加过多支撑即可完成打印，打印完成后仅需简单去除支撑毛刺即可进行装配，大幅降低了个人制作的门槛。
