空间站扶手夹持固定装置结构设计

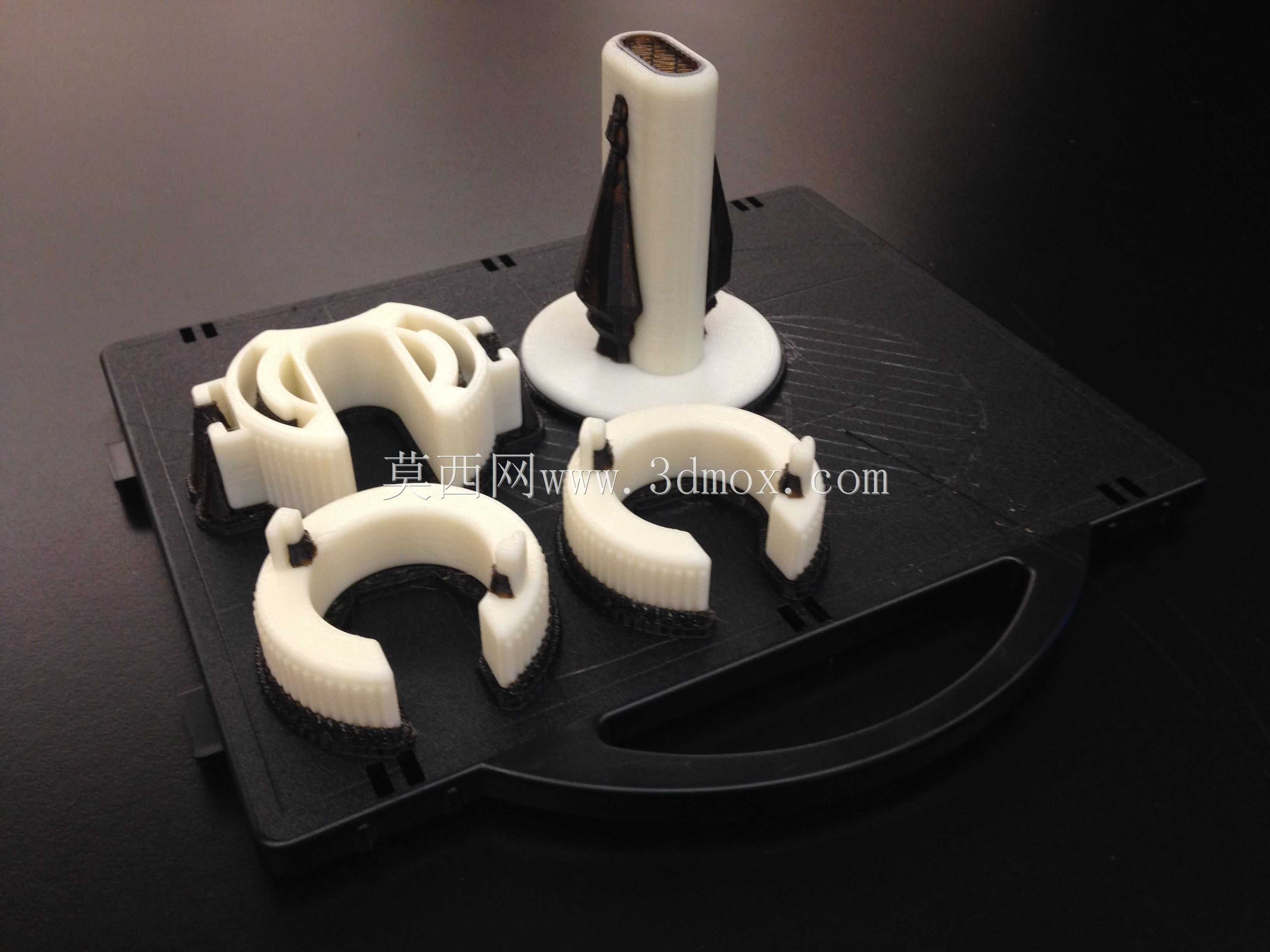

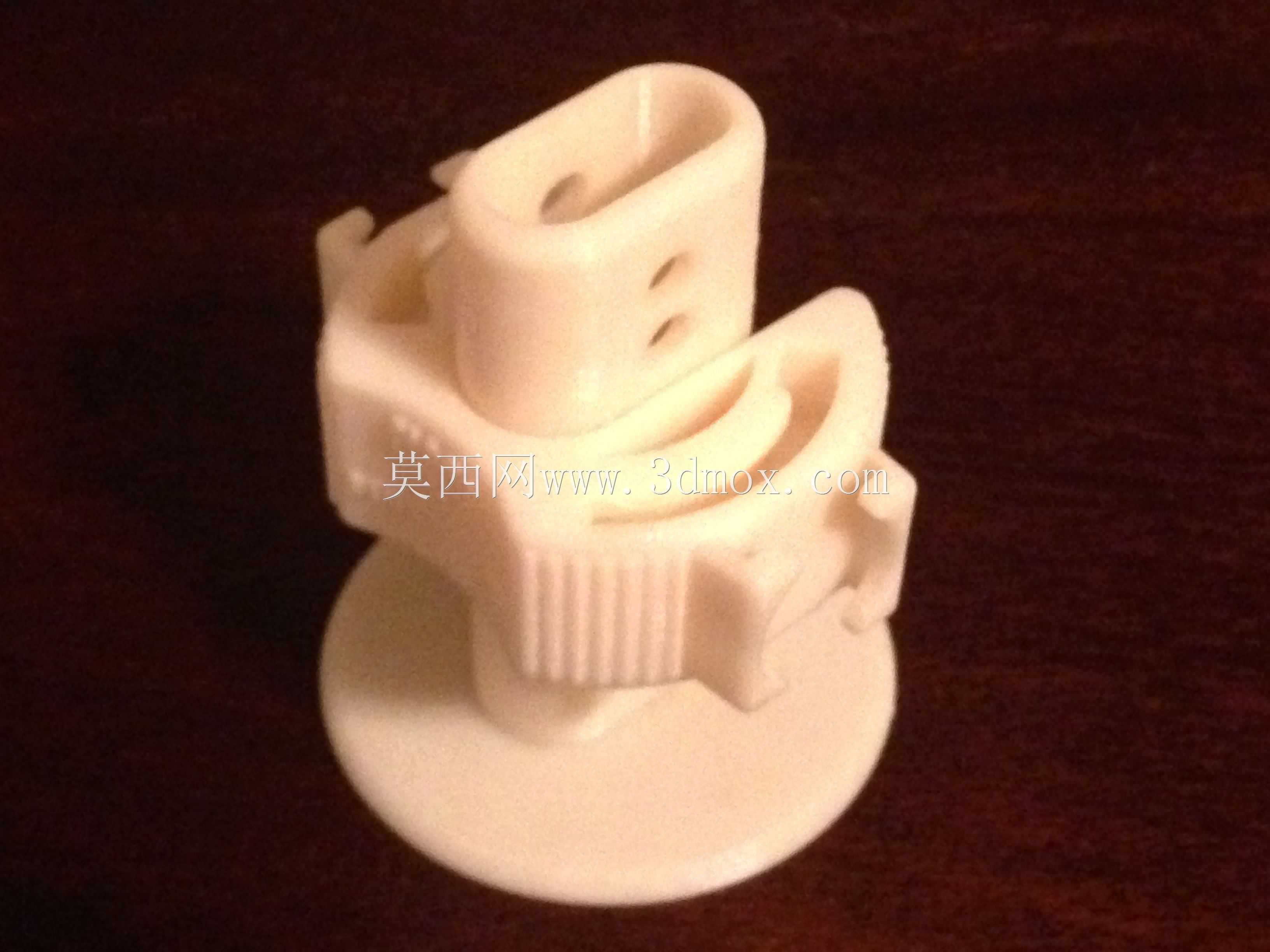

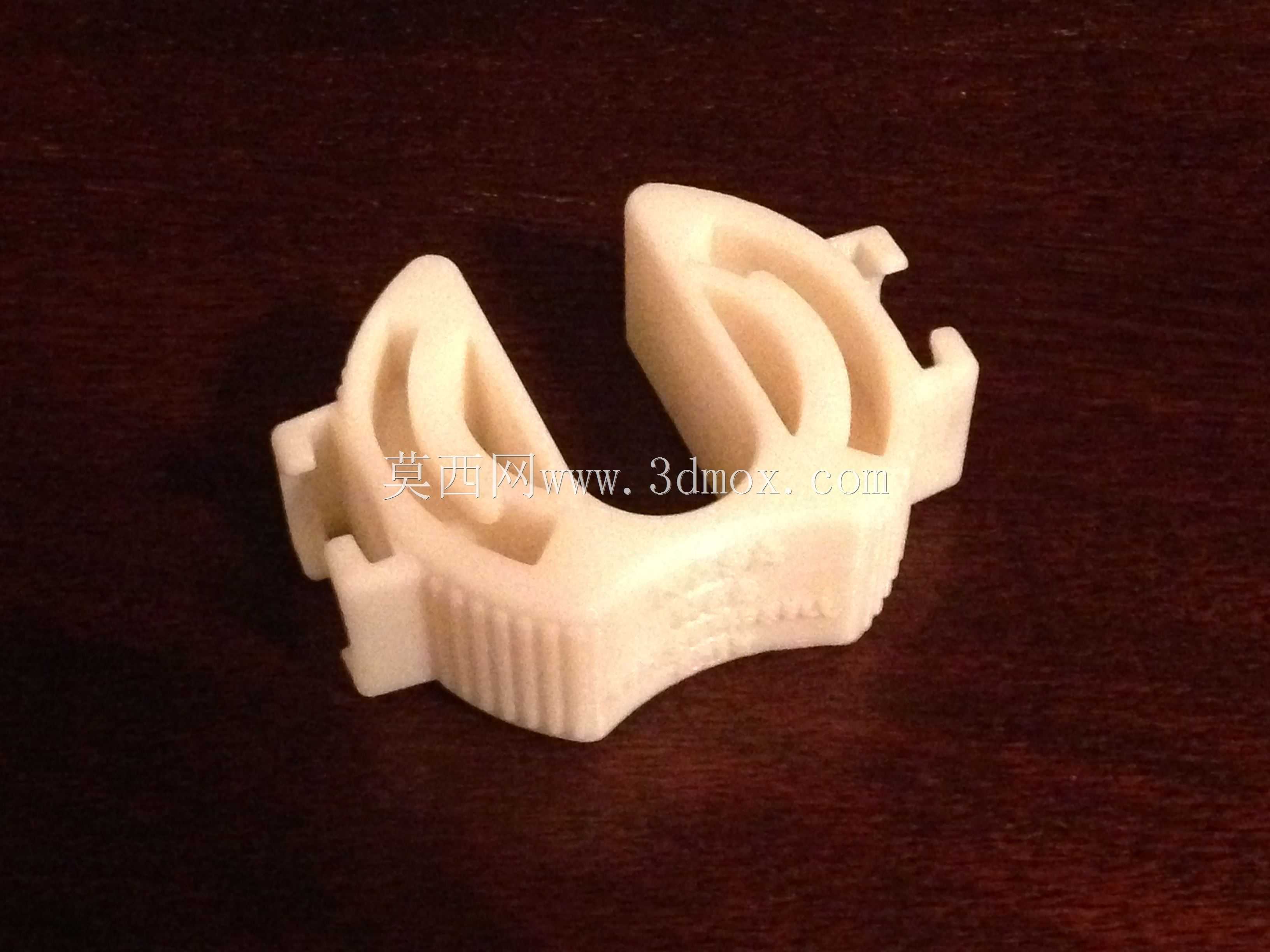

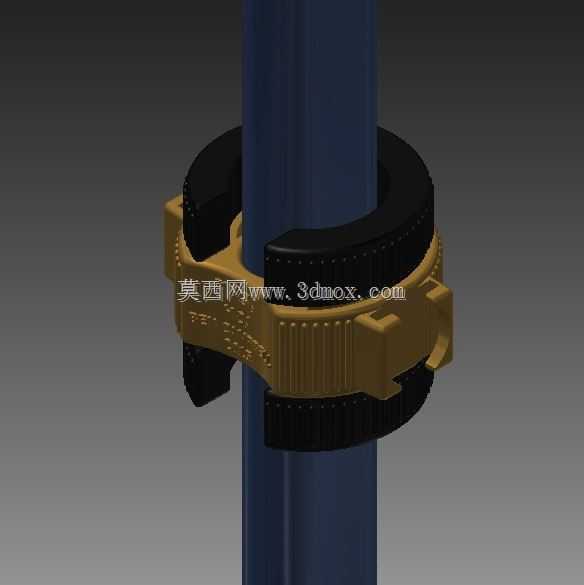

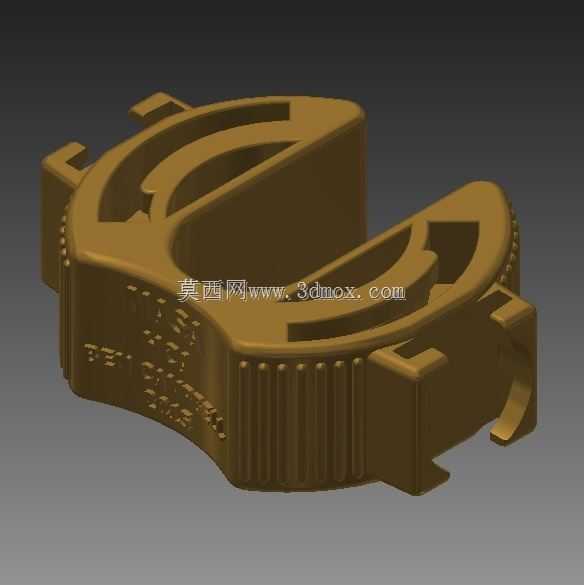

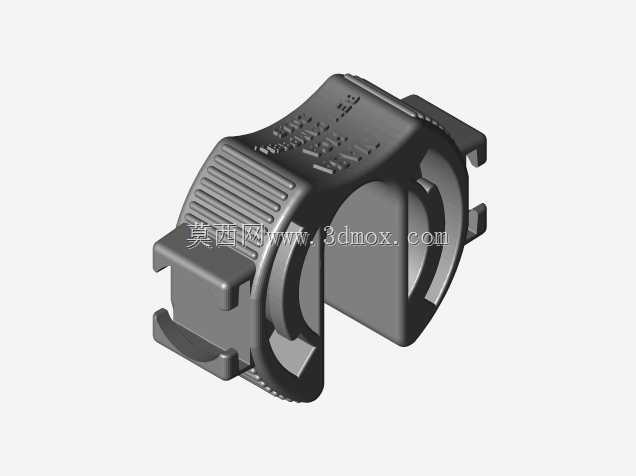

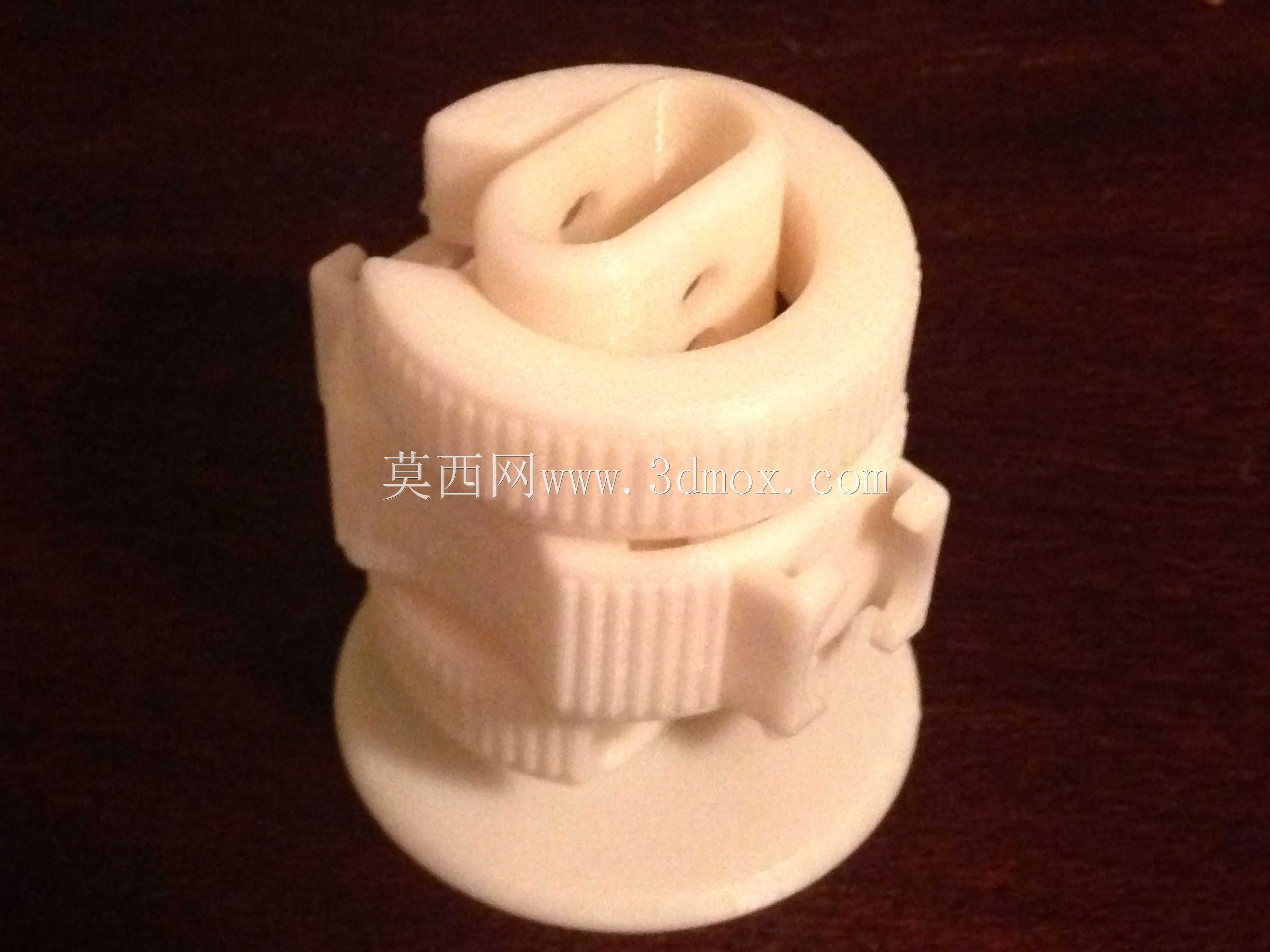

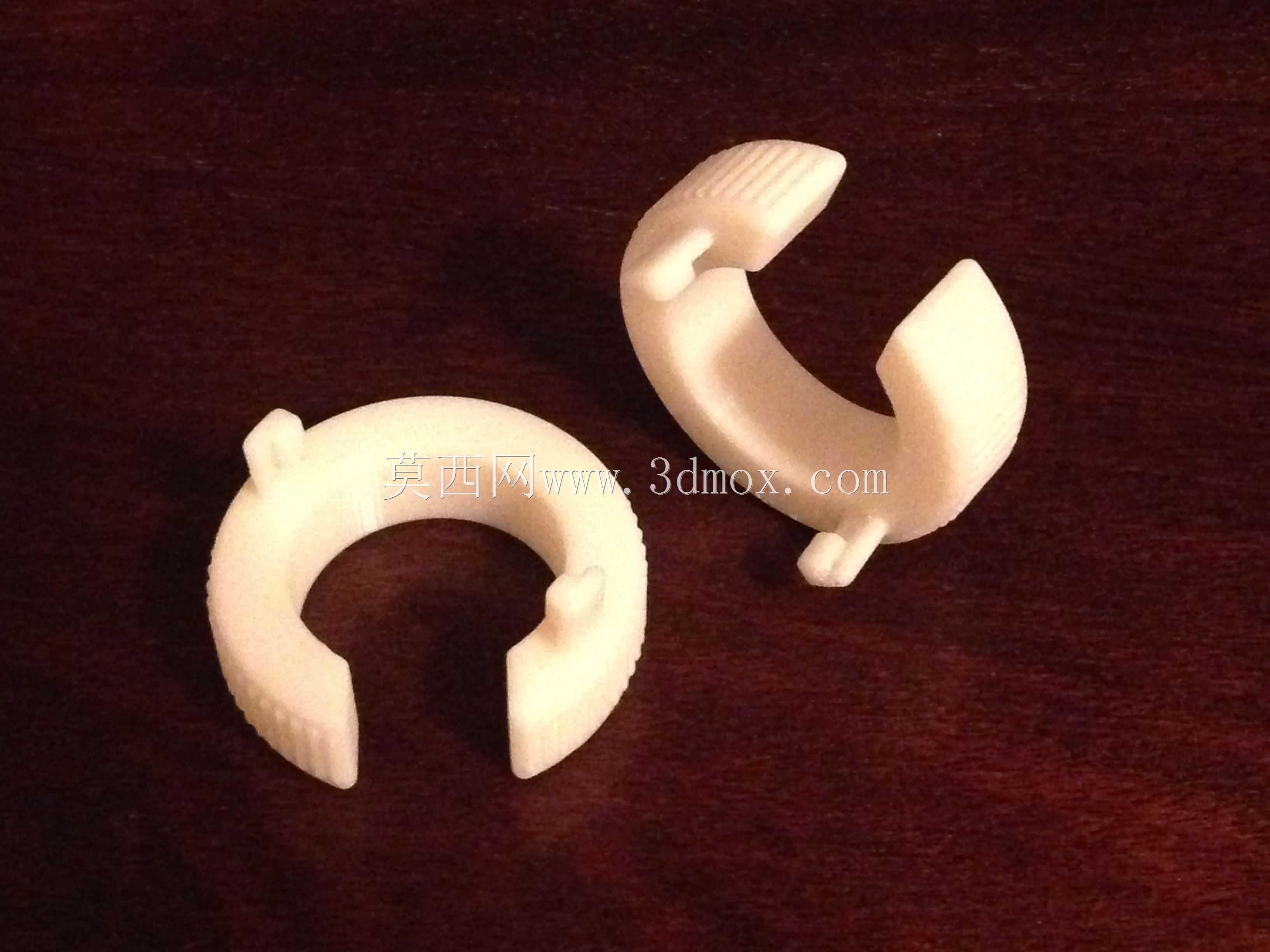

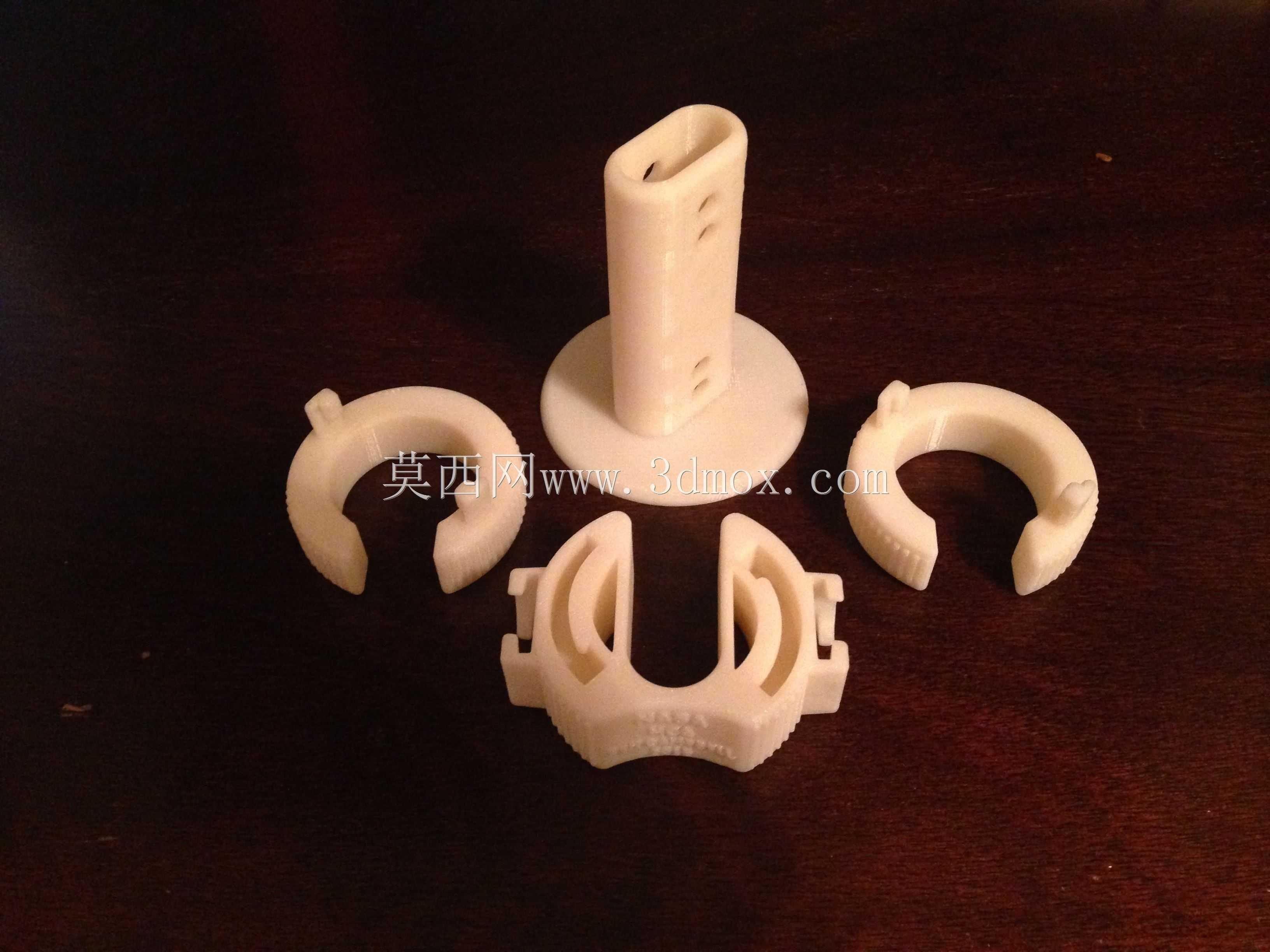

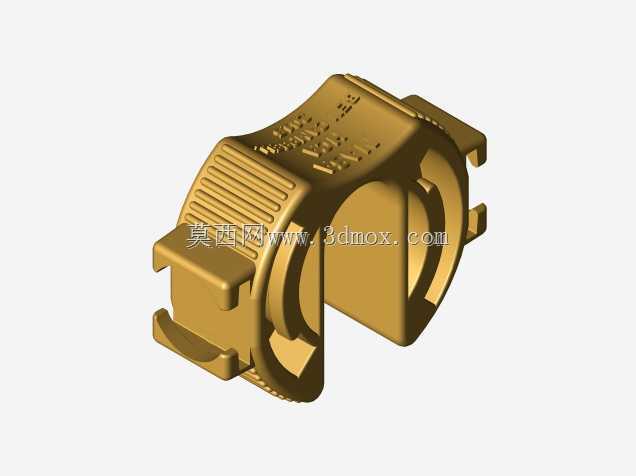

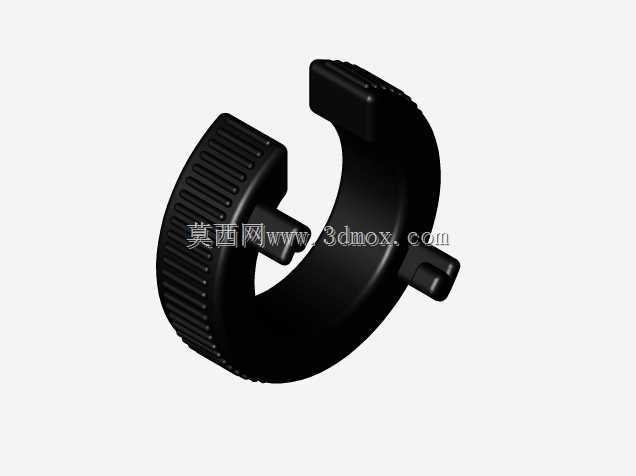

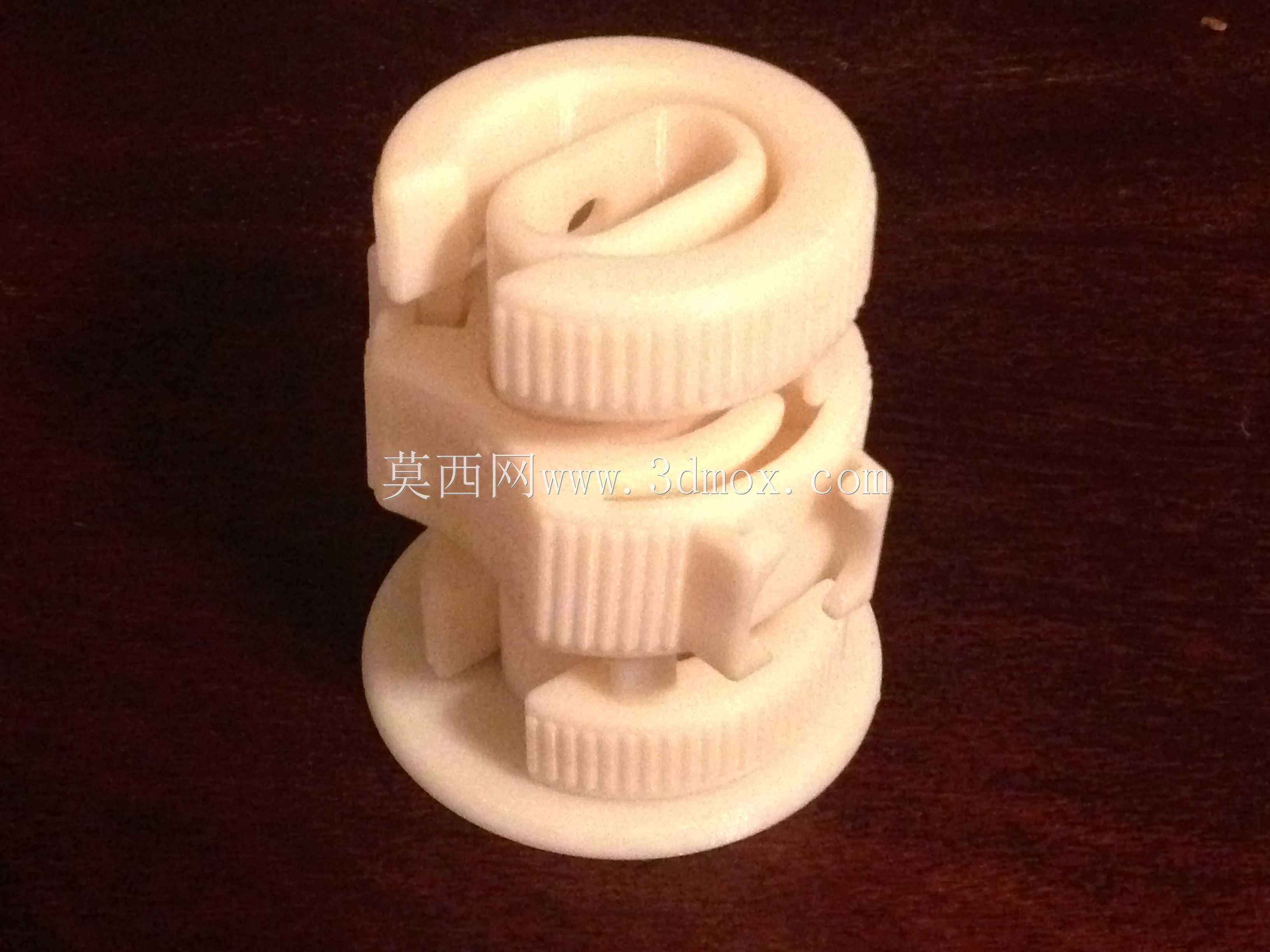

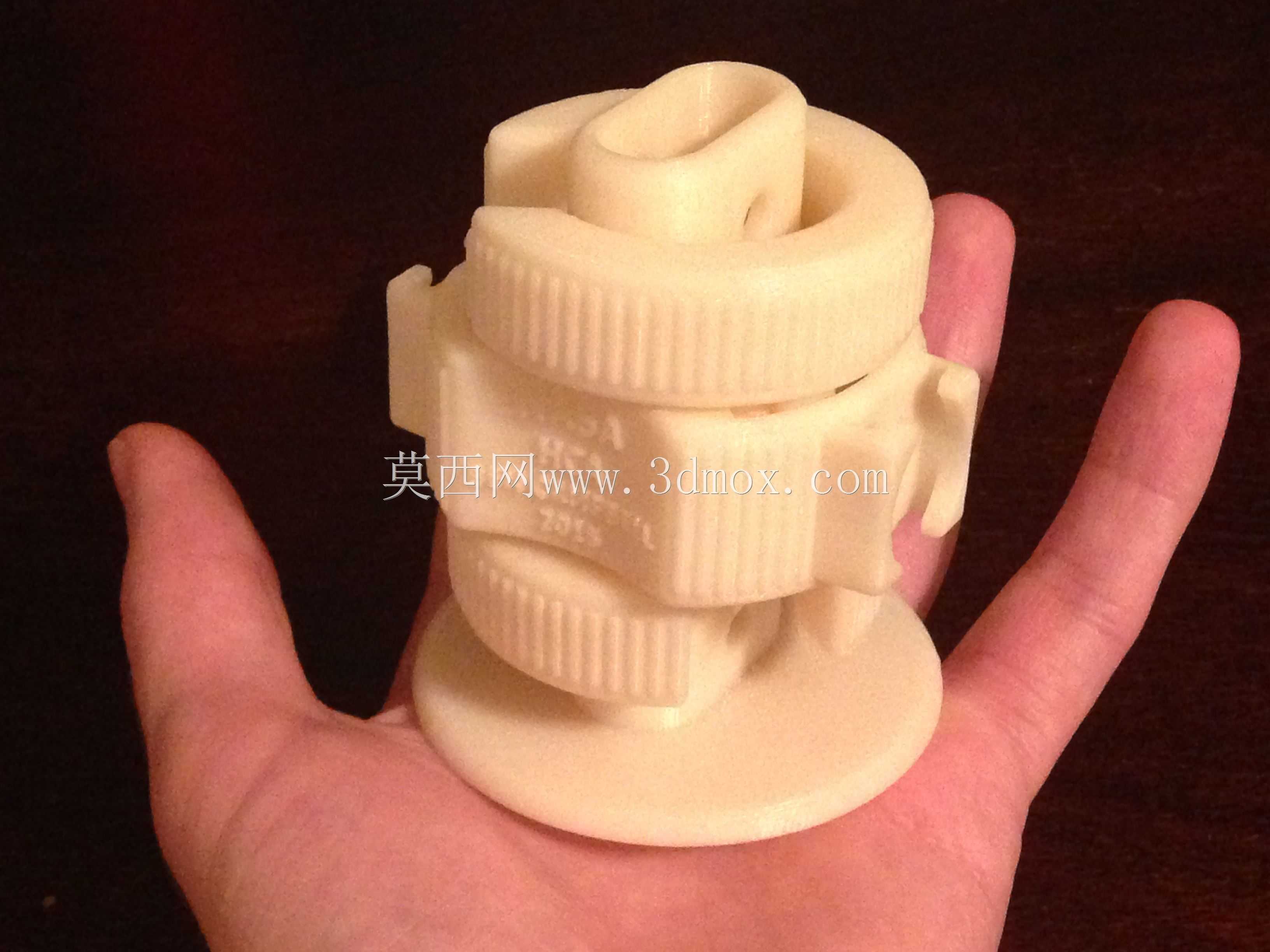

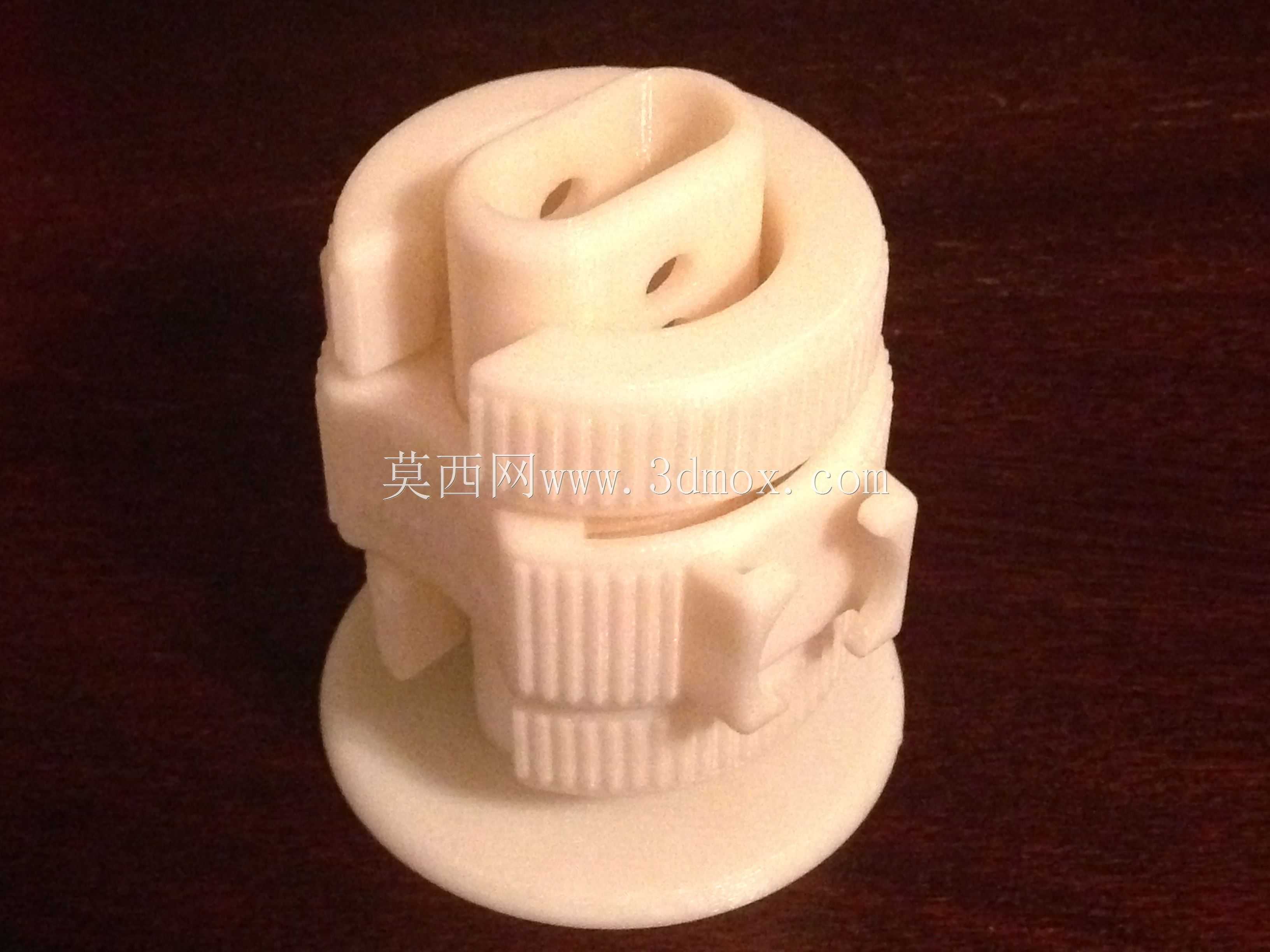

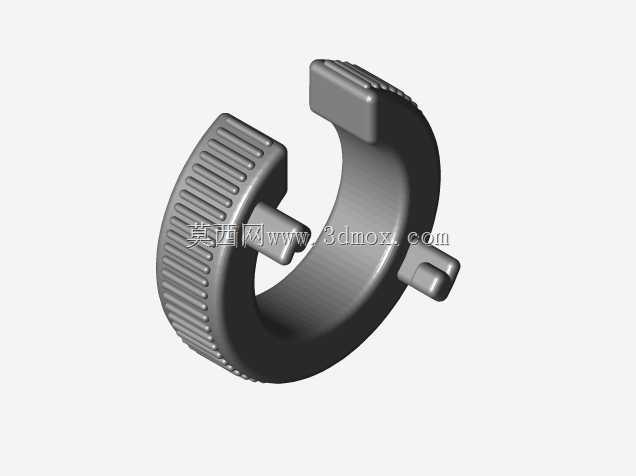

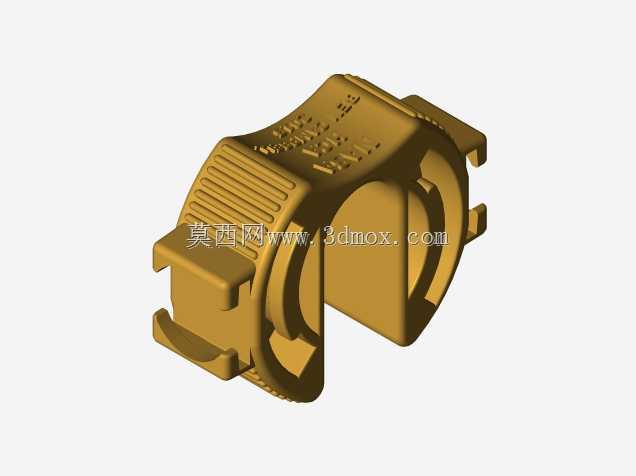

该夹持装置主要面向空间站舱外扶手的载荷挂载场景设计，适配圆柱形管状扶手的快速装夹需求，可在无额外工具辅助的条件下完成固定操作，适配舱外作业时各类小型设备、载荷的临时或长期挂载固定需求，解决微重力环境下传统紧固件操作繁琐、易松脱的实际问题。装置采用分体式组合结构，核心由中心承力环、上下两组抱紧衬套、外圈锁紧压圈三个功能模块组成，中心承力环作为主要承力基体，内侧设置与扶手外径匹配的圆弧贴合面，保证与扶手管壁的接触面积最大化，降低局部压应力，避免对扶手表面防护层造成损伤；上下两组抱紧衬套采用高摩擦系数的工程材质制作，衬套外侧设置导向滑槽，与中心环内侧的导轨结构配合，安装时可沿径向滑动贴紧扶手表面，无需完全拆分装置即可完成套装操作，适配舱外航天服手套操作的大公差适配需求。外圈锁紧压圈采用滚花防滑外表面设计，旋转时通过内侧的螺旋斜面结构推动抱紧衬套持续向中心收缩，压圈上集成的弹性挂钩结构可在锁紧到位后自动卡入中心环的定位卡槽，避免微重力环境下因振动、温度交变导致的锁紧松脱，同时压圈的轴向限位结构可限制装置沿扶手轴向的滑动位移，保证挂载载荷的位置精度。设计过程中充分考虑舱外作业的操作边界，整体结构无零散易脱落零件，所有活动部件均设置防脱限位，操作时仅需单手握持旋转即可完成锁紧与解锁动作，无需双手配合操作，适配舱外活动时的操作姿态限制。装置的径向尺寸控制在适配常规空间站扶手外径的范围内，轴向宽度满足挂载点的载荷受力要求，安装后不会超出扶手周边的设备安全间隙，可在沿扶手轴向任意位置固定，也可根据挂载需求调整周向角度，锁紧后可承受多方向的挂载载荷，满足不同类型小型舱外设备的固定需求。抱紧衬套与扶手的接触面上设置细密的防滑纹路，在不损伤扶手基体的前提下提升静摩擦系数，即使在温度交变导致材料尺寸微变的工况下，仍能保持足够的抱紧力，避免挂载设备出现位移。整体结构无尖锐棱角，所有外边缘均做圆角钝化处理，避免操作时刮蹭航天服外层防护材料，同时各部件的配合间隙控制在安全范围内，防止舱外作业时手套纤维卡入配合缝隙影响操作。
