月球表面采样作业专用取样装置结构设计

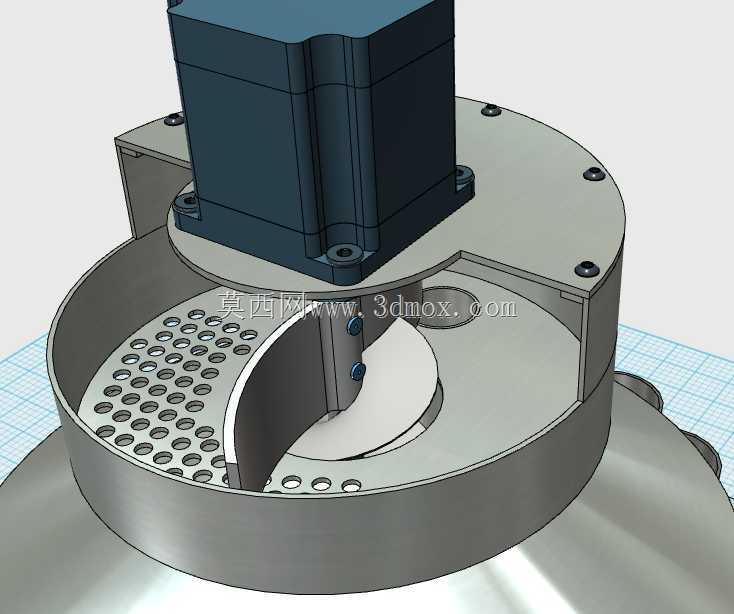

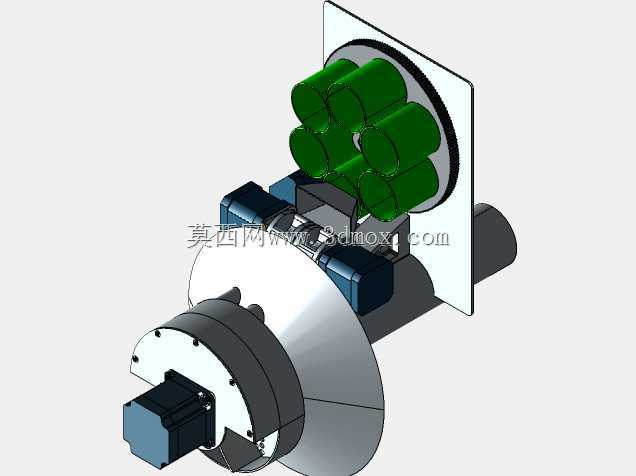

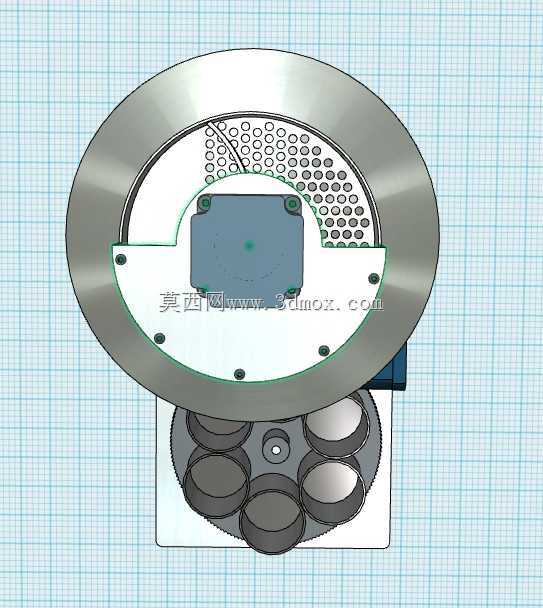

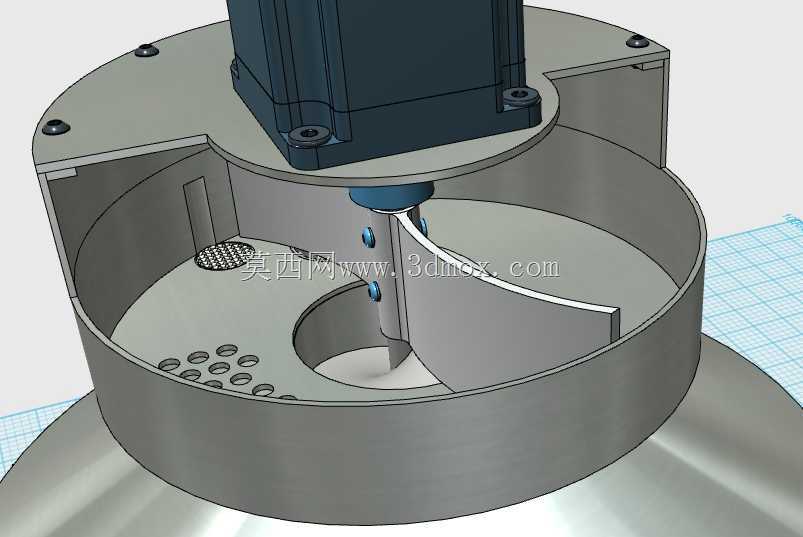

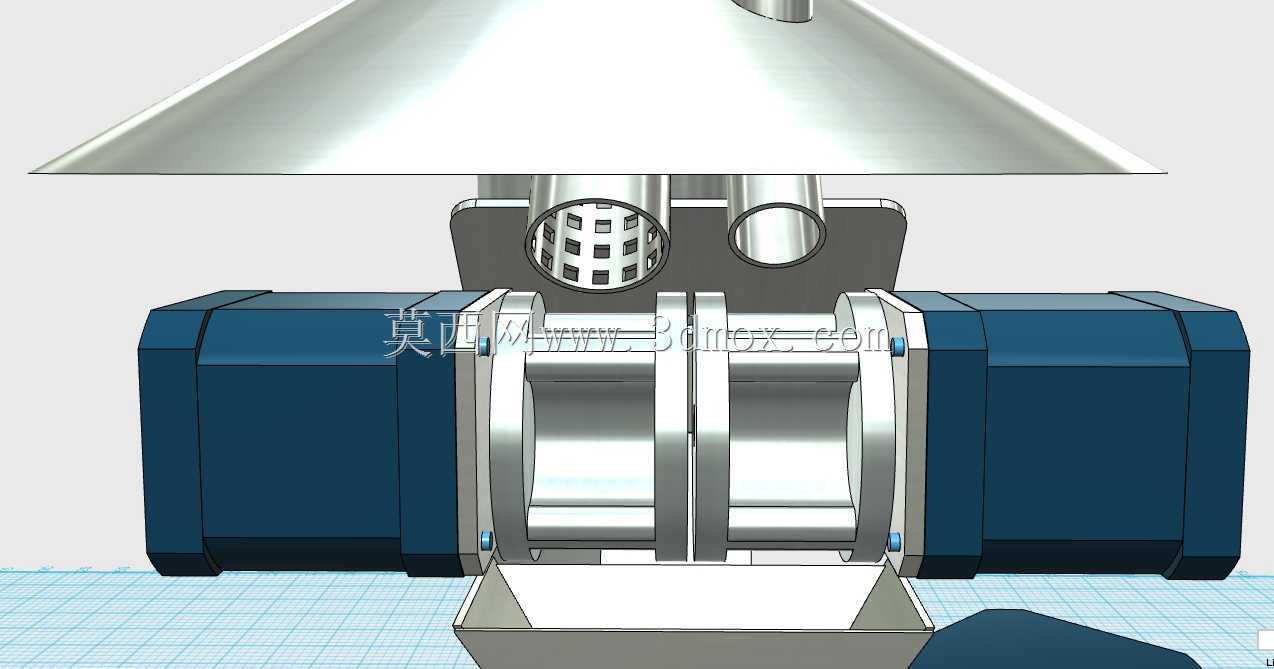

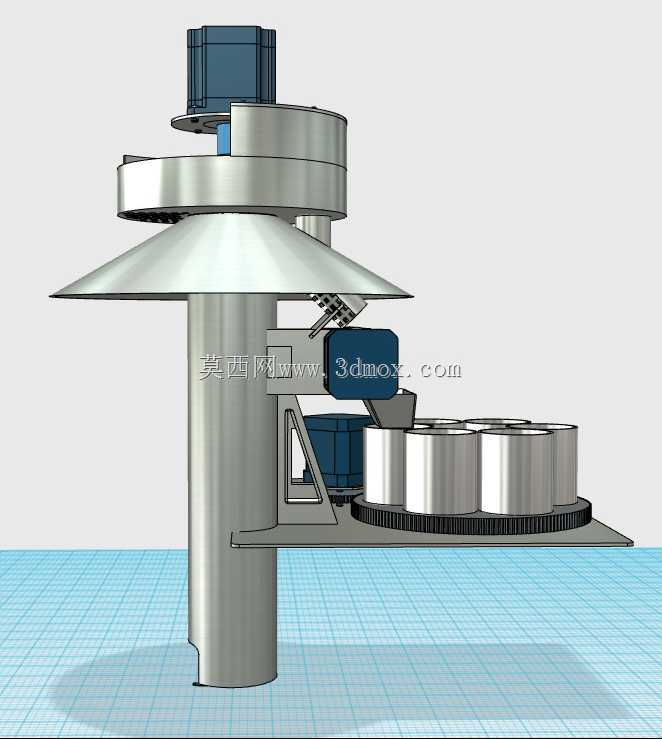

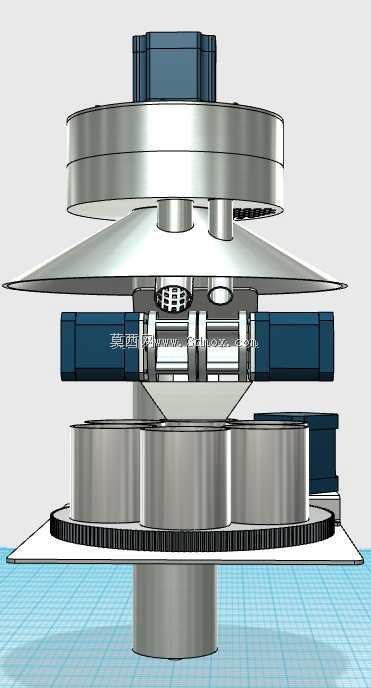

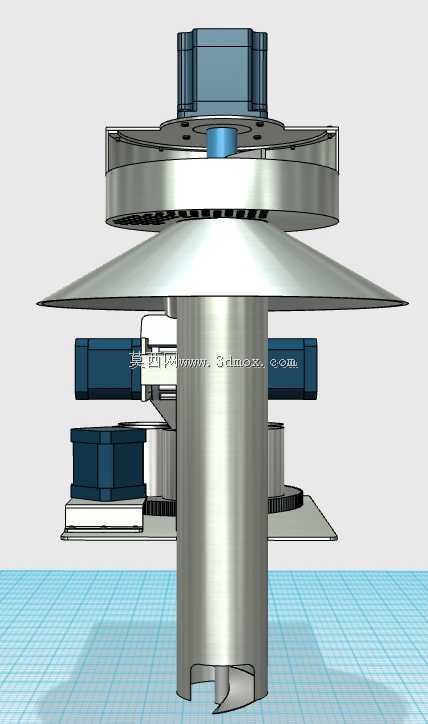

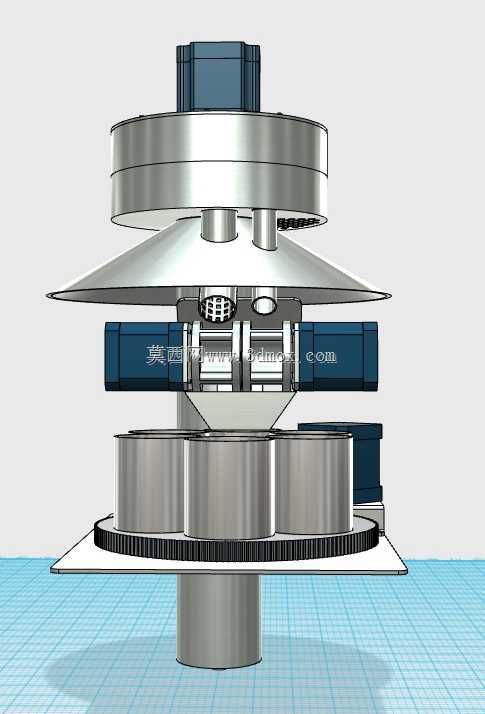

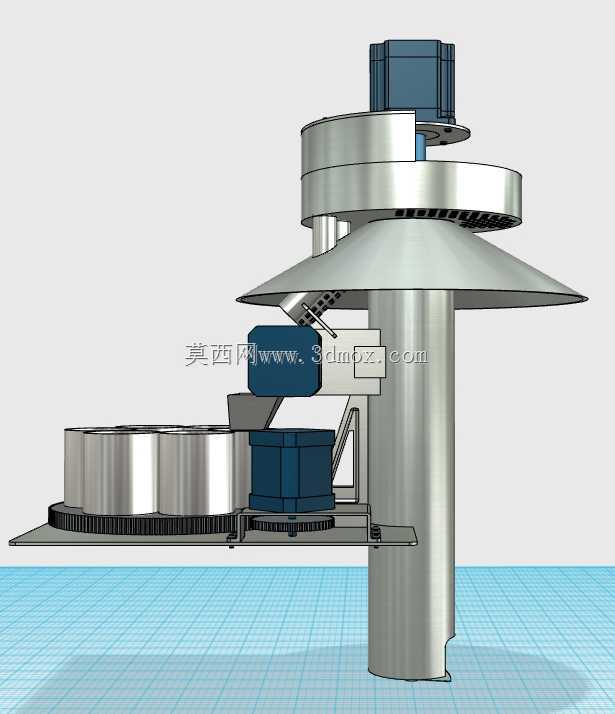

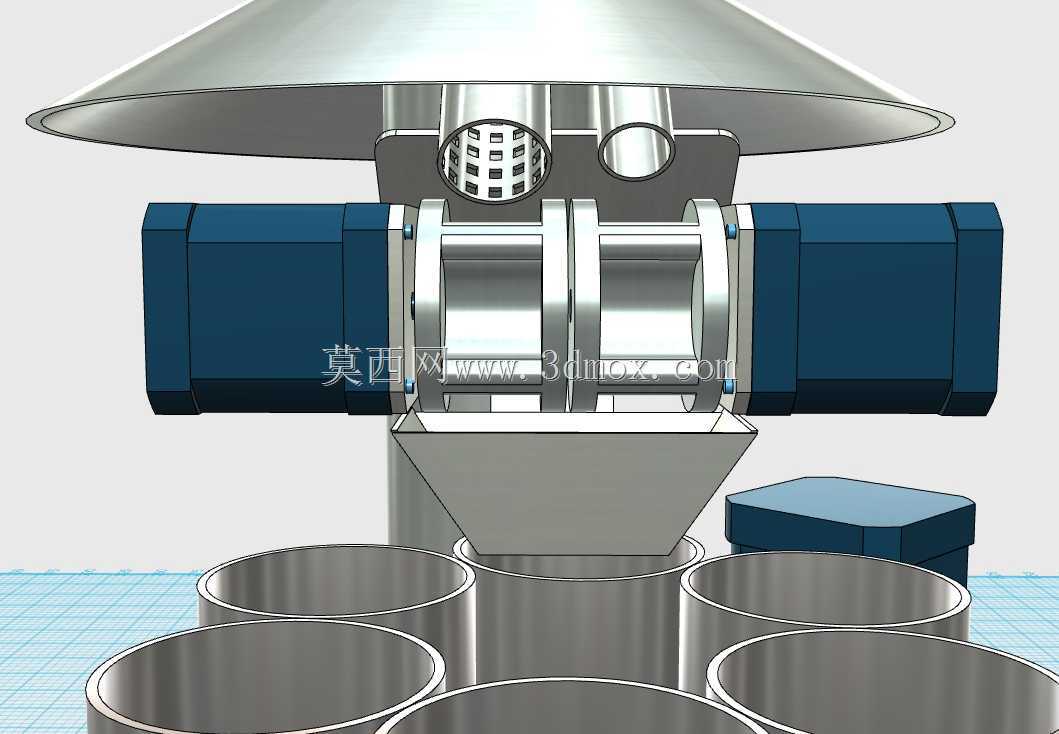

该取样装置面向地外天体无人探测采样场景开发，核心适配月球低重力、高真空的表面作业环境，可独立完成月表材料采集、粒度分选、分类收纳、弃样回流全流程作业，无需额外辅助机构介入。整套装置以中心立柱为安装基准，底部设置带齿圈的回转承载托盘，作业时托盘底面贴合月表作为支撑基准，螺旋输送器作为核心采集执行件，可沿立柱轴向升降调整作业高度，非作业状态下抬升脱离月面，着陆器移位时可避免剐蹭月岩，到达新作业点位后再下降至贴合月表位置启动采集。采集到的月表物料经螺旋输送器抬升后送入顶部分选结构，首先通过5mm孔径筛网完成初筛，粒径小于5mm的细料直接穿过筛网落入对应集料腔，粒径超标的大块物料沿锥形护罩导流至弃样通道直接排出，不会堵塞分选通路。筛网下方设置旋转选择料盘，均布6个独立样品容器，可根据采样任务需求通过旋转料盘切换接料工位，实现不同点位、不同粒度样品的独立分装，避免不同批次样品交叉污染；若采集到不符合任务要求的物料，可通过反向旋转选择料盘将物料导入弃样通道排出，无需额外设置弃料执行机构。整套装置仅采用单电机作为动力源，通过齿轮传动副同时驱动螺旋输送器转动、回转托盘分度旋转、料盘工位切换三个动作，通过单次通电即可完成整套采样流程的动力供给，大幅降低深空探测设备的功率负载与供电系统设计压力。结构主体采用铝合金材质加工，在保证结构强度满足发射段过载、月面作业受力要求的前提下，尽可能压缩整体自重，适配航天发射的载荷重量限制；与月表直接接触的清扫扫部件采用聚四氟乙烯材质，利用其低摩擦、耐磨损、不粘附月尘的特性，避免月尘卡滞传动副，同时减少采样过程中对月表原始样品的成分干扰。装置顶部预留驱动电机安装位，侧面设置传动组件检修接口，侧方伞形护罩可遮挡月尘落入内部传动腔，降低月尘环境下的设备故障概率；样品集装箱采用模块化快拆设计，采样完成后可直接取出封装，配套的样品容器可适配3D打印快速加工，便于地面阶段开展原理验证与迭代测试，整套机构的安装边界以中心立柱为轴线，径向尺寸控制在可容纳于着陆器采样舱的范围内，轴向升降行程可覆盖不同起伏程度的月表作业面，无需额外调整着陆器姿态即可完成多点位采样作业。
