火箭硬件用对称式双耳连接支座结构

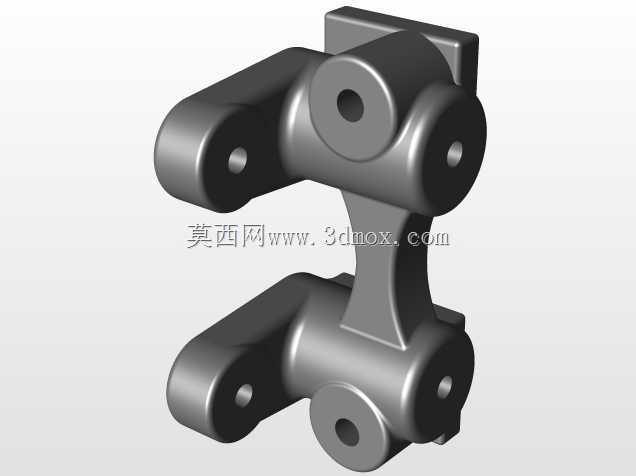

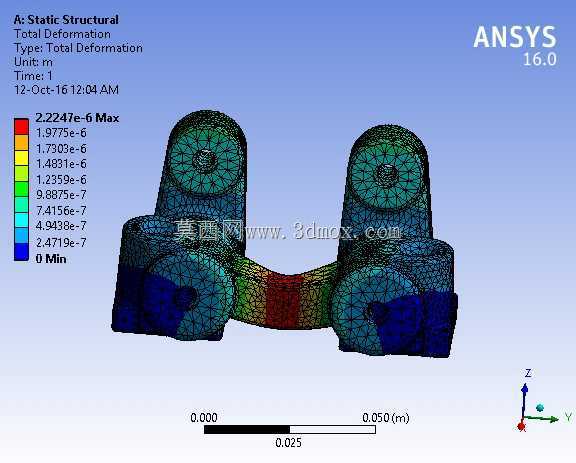

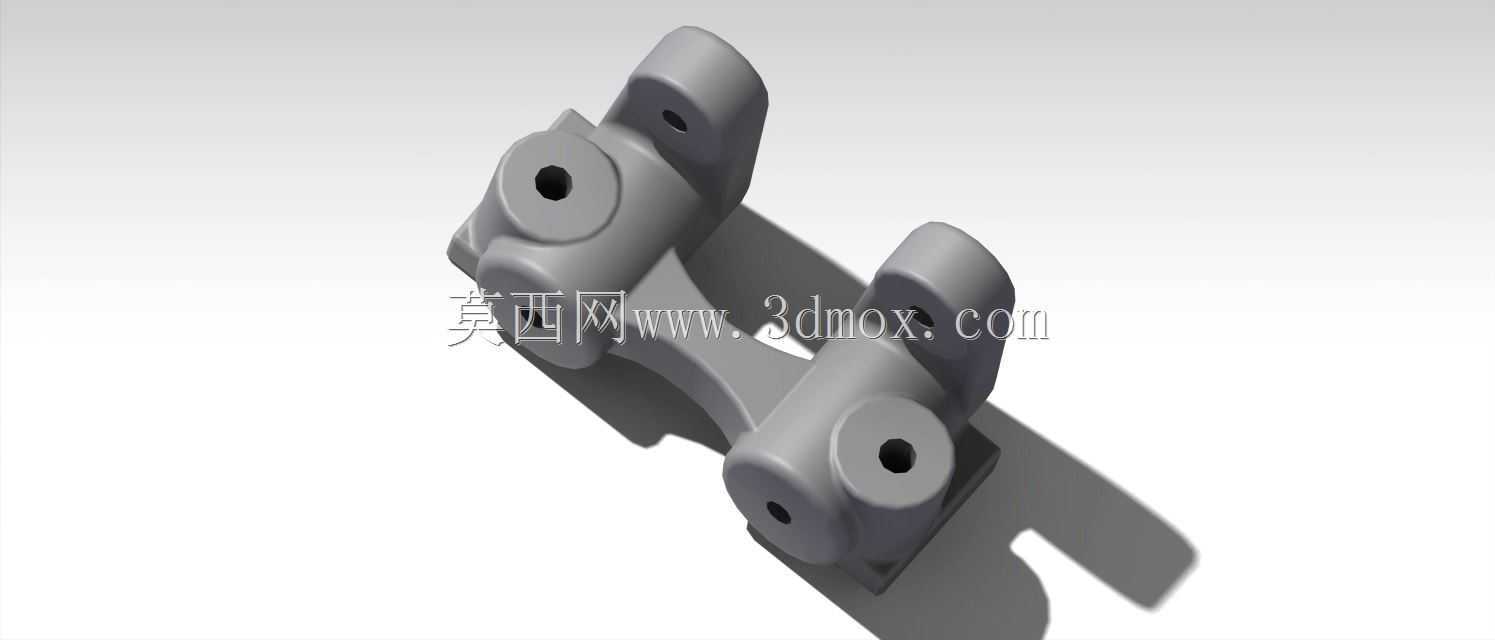

该连接件属于航天火箭系统中的承力配套构件，主要用于箭体内部管路、小型功能组件与主承力梁之间的铰接固定场景，在火箭飞行过程中承担组件的载荷传递、位移补偿作用，可抵消箭体飞行阶段因振动、气动载荷带来的微小相对位移，避免连接部位出现应力集中断裂的问题。从结构设计来看，整体采用对称式布局，两端各设置一组带同轴安装孔的双耳支耳，支耳的安装孔做了同轴度公差约束，保证铰接销轴穿装后无卡滞，转动副的活动间隙控制在工程允许的合理范围内，不会出现旷量过大导致的组件晃动问题。中间的连接梁采用变截面过渡设计，在支耳与梁体衔接的位置做了圆弧倒角处理，避免直角结构带来的应力集中，经过受力校核，该结构在承受轴向拉压载荷、径向剪切载荷时，应力分布均匀，最大应力值远低于所选金属材料的屈服强度，满足航天工况下的高可靠性要求。安装边界方面，两端支耳的安装孔中心距为固定设计值，支耳的厚度尺寸匹配标准铰接销轴的配合长度，安装时仅需将销轴穿过支耳孔与被连接件的对应孔位，加装轴向防脱卡簧即可完成固定，无需额外的焊接或者复杂紧固工序，适配箭体总装阶段的快装需求。外形上整体做了轻量化处理，在保证结构强度的前提下，梁体的非承力区域做了减材设计，尽可能降低构件自身重量，符合航天产品对自重控制的严苛要求，支耳的端面做了平面度处理，保证与被连接件贴合时无间隙，避免装配后出现附加弯矩。实际使用中，该类支座可适配多种箭上小型组件的铰接安装需求，不管是管路的浮动固定，还是小型传感器支架的铰接连接，都能通过该构件实现可靠的载荷传递，同时其对称结构的设计也降低了装配出错的概率，总装时无需区分安装方向，可有效提升箭体总装的作业效率。建模过程中对各个安装孔的位置度、支耳的对称度都做了参数化约束，后续如果需要适配不同规格的铰接销轴，或者调整中心距参数，仅需修改对应参数即可快速完成模型迭代，无需重新绘制整体结构，能够大幅缩短同类型连接件的设计周期。
