立式水电解制氢反应装置结构设计

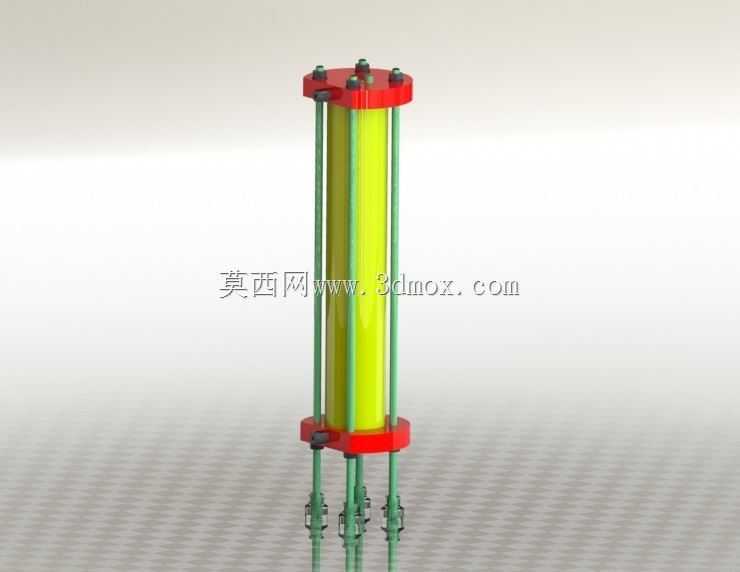

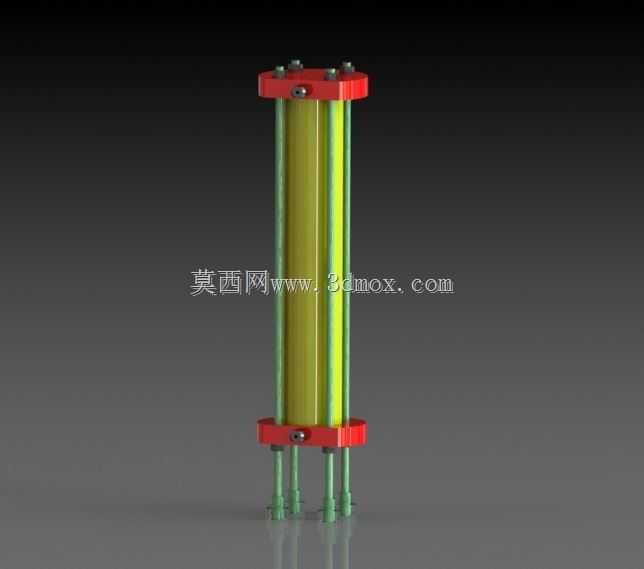

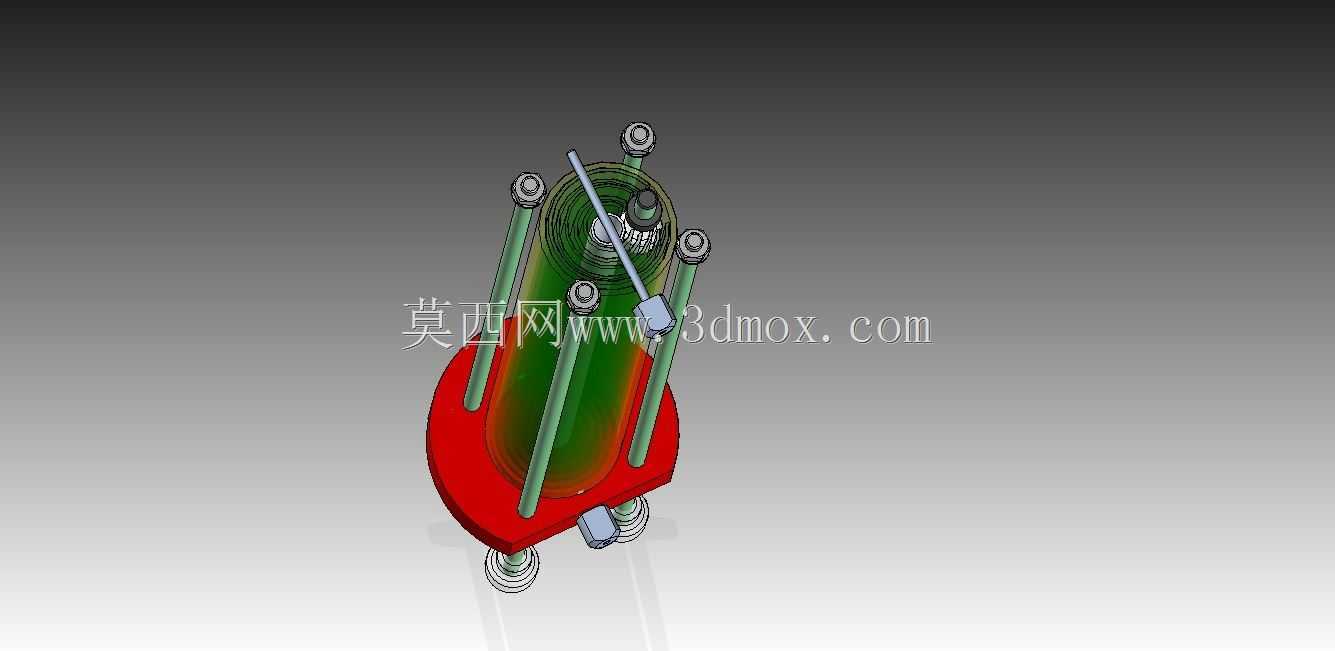

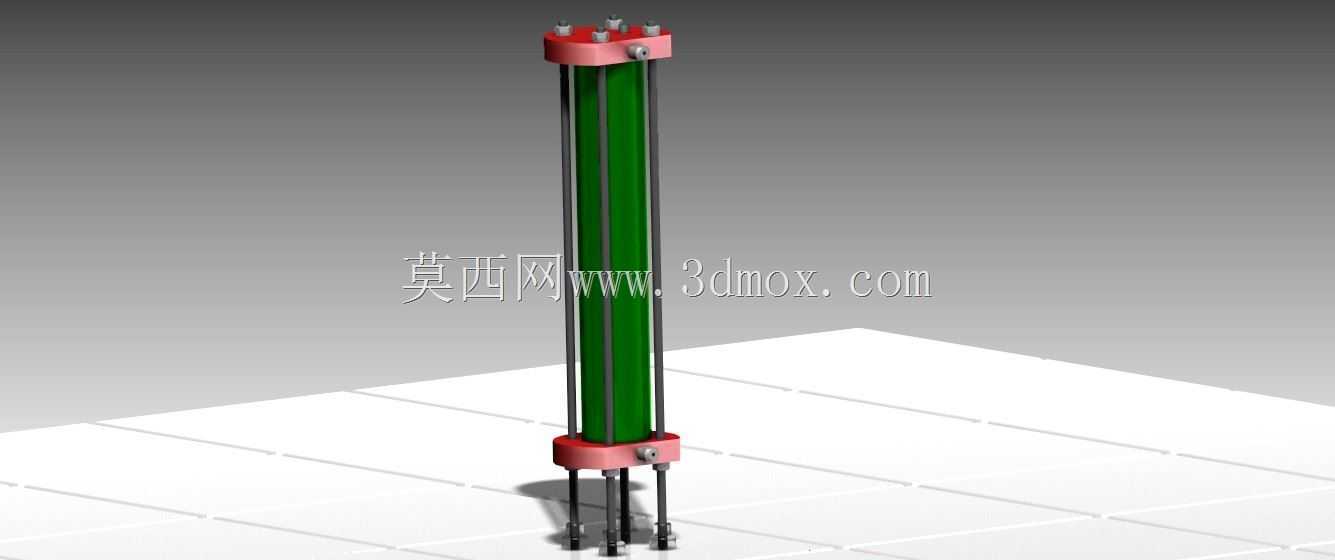

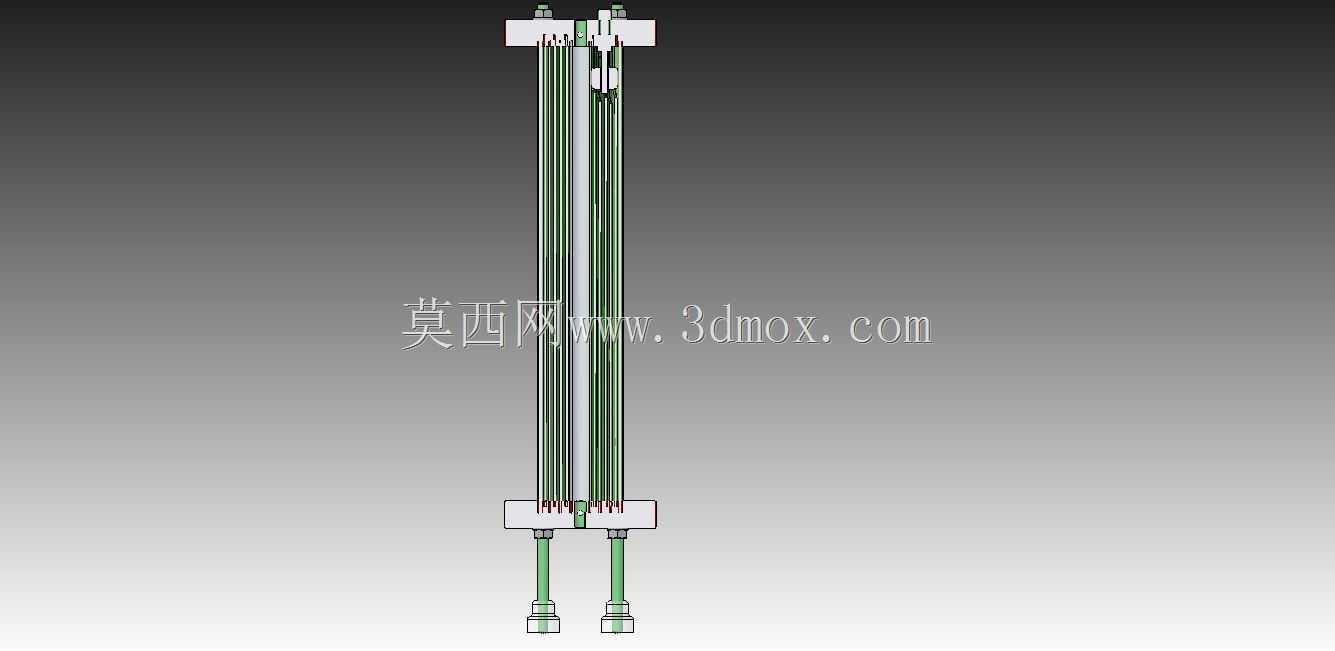

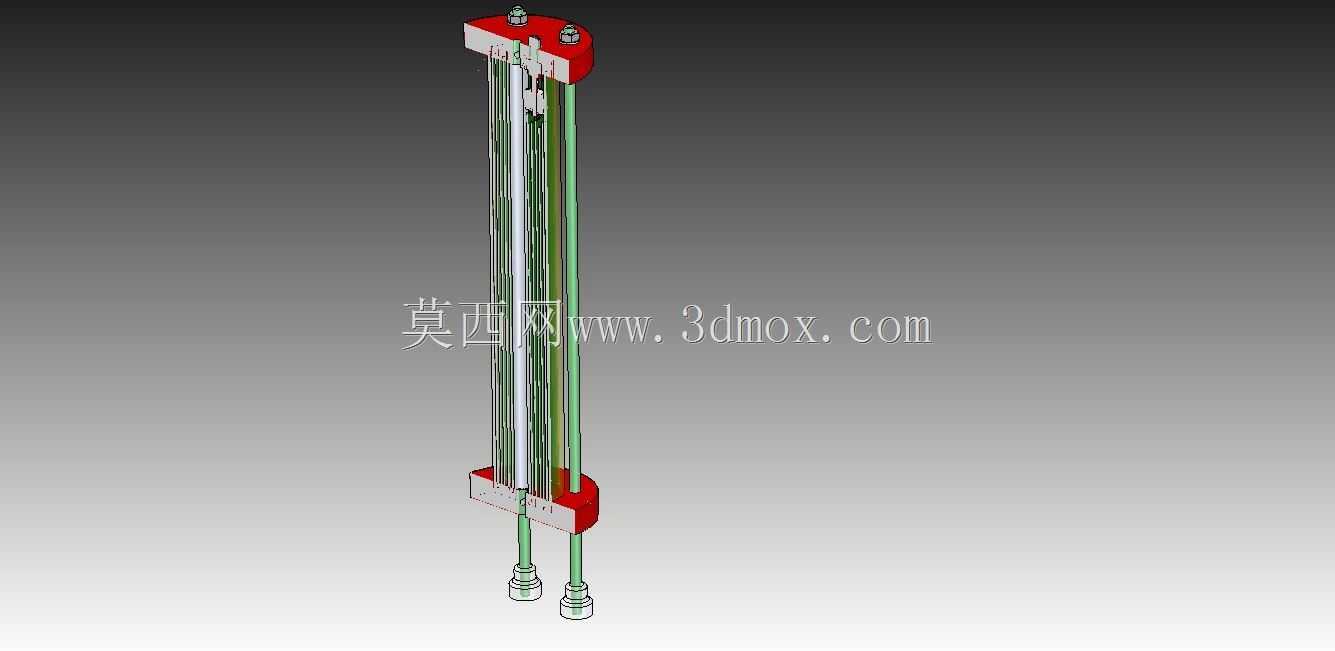

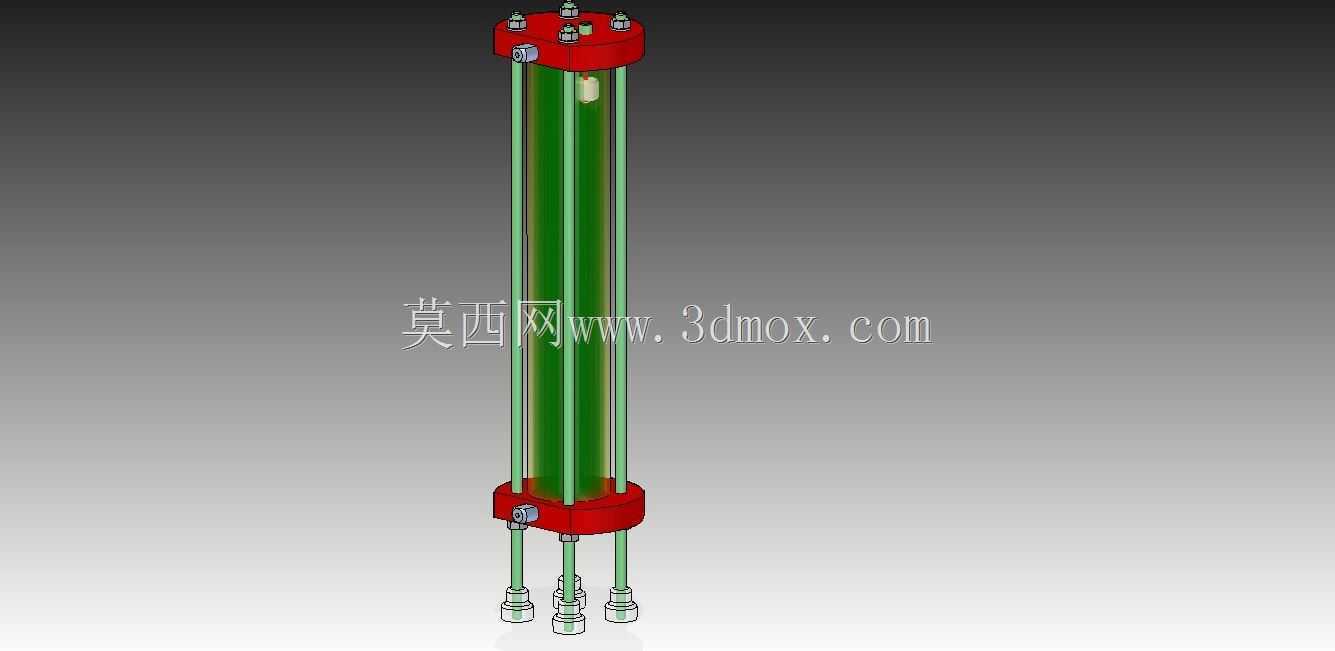

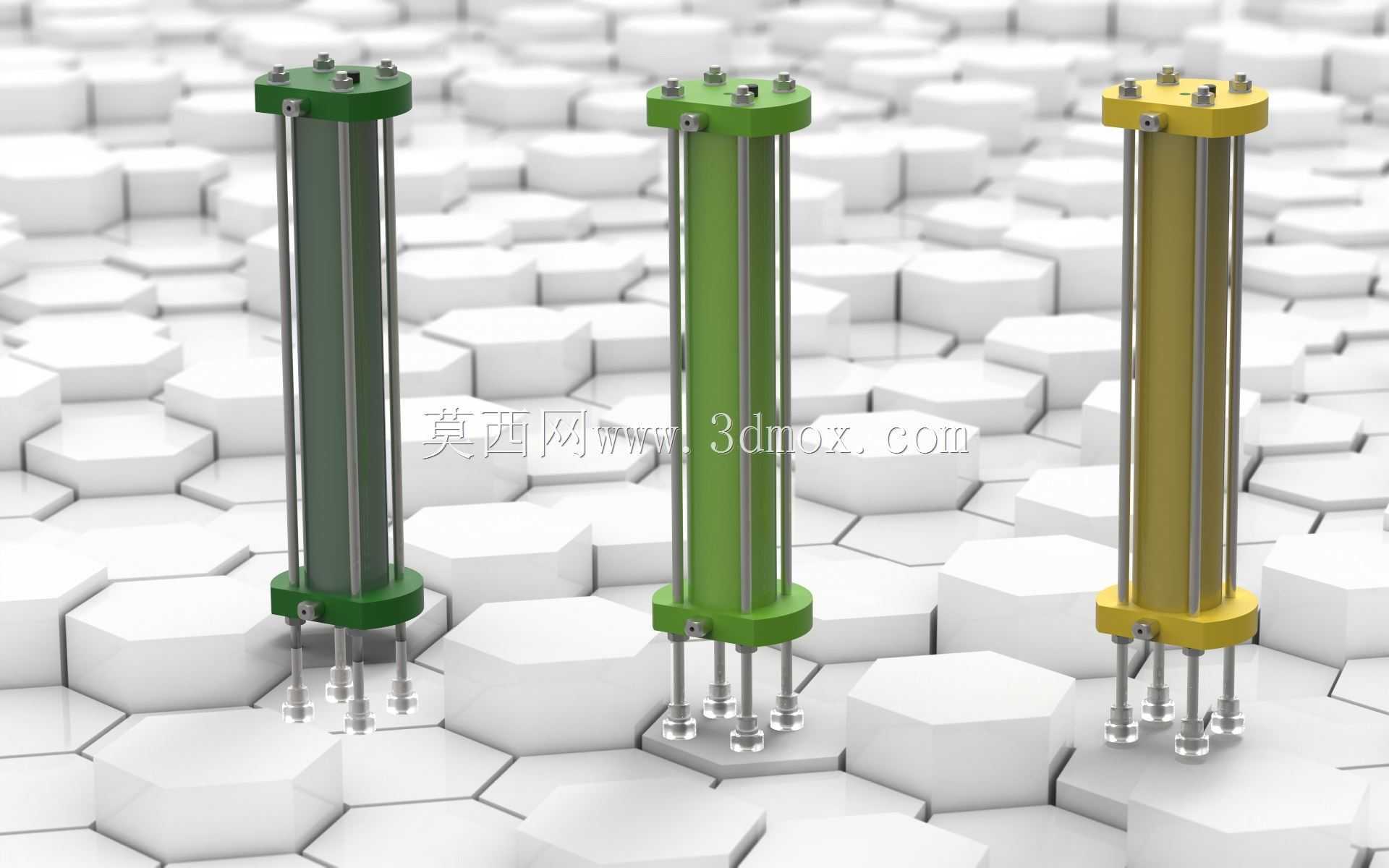

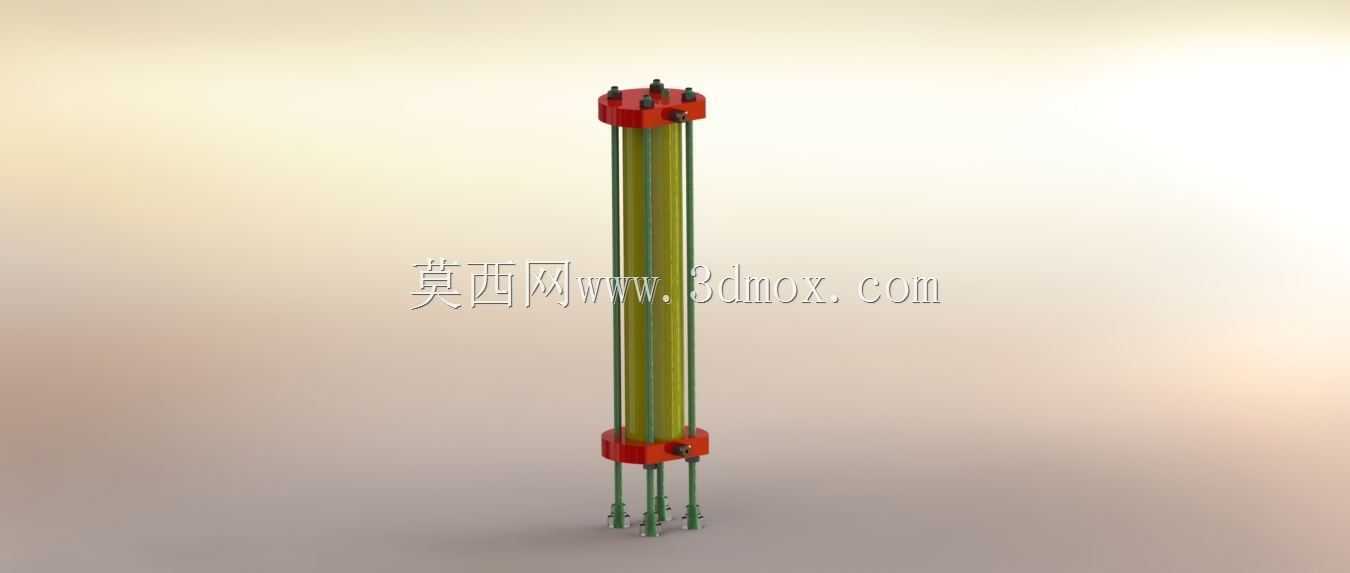

这款立式水电解反应装置主要面向分布式制氢场景设计，可适配小型加氢站供氢、实验室高纯氢制备、工业还原工艺气源供给等多种应用场景，区别于传统大型卧式电解槽的占地局限，立式结构能充分利用垂直安装空间，适配厂房层高充足但地面作业面紧张的安装工况。从结构设计逻辑来看，装置核心采用柱式承压腔体布局，上下端采用法兰式密封结构，通过周向均匀布置的紧固件实现端盖与筒体的压紧密封，可承受电解过程中产生的内部工作压力，避免气液泄漏风险。筒体内部预留电极组件安装空间，中间黄色可视段采用耐碱腐蚀的透明承压材质，方便运维人员直接观察内部电解液液位、气泡生成状态，无需额外加装液位视镜即可完成日常运行状态巡检。装置下部设置三组流体接口，分别对应电解液循环入口、氢气输出通道、氧气输出通道，接口采用标准管螺纹设计，可直接对接现场现有工艺管路，无需额外加工转换接头。上下端的红色密封端盖做了加厚处理，除了承担密封压紧功能外，还集成了电极接线柱的安装位，接线柱与端盖之间设置绝缘密封套，避免通电过程中出现电流旁路、电解液渗漏的问题。周向布置的三根绿色拉杆不仅承担上下端盖的拉紧受力，还可作为外部防护结构，避免安装搬运过程中碰撞中间透明筒体造成损伤，拉杆两端与端盖的连接采用防松螺母设计，可抵消设备长期运行过程中温度变化带来的热胀冷缩应力，防止密封预紧力衰减。在安装边界上，该装置整体为圆柱形立式结构，安装时仅需预留底部管路对接的操作空间，侧面无需预留过大检修距离，相比同产气量的传统电解设备，占地面积可缩减40%左右。设备运行过程中，电解液在筒体内完成电解反应，生成的氢气、氧气分别从下部对应接口输出，配合外部的气液分离、干燥纯化装置即可产出符合使用要求的高纯氢气。设计过程中充分考虑了不同应用场景的适配性，可根据实际产气量需求调整筒体高度与电极组数，无需改动上下端盖的密封结构与拉杆布局，能快速形成不同规格的系列化产品，降低后续衍生型号的设计改造成本。筒体的透明段材质同时具备耐高压、耐强碱腐蚀、抗紫外线老化的特性，可长期在电解液浸泡环境下工作，不会出现材质浑浊、开裂的问题，减少日常运维的部件更换频次。
