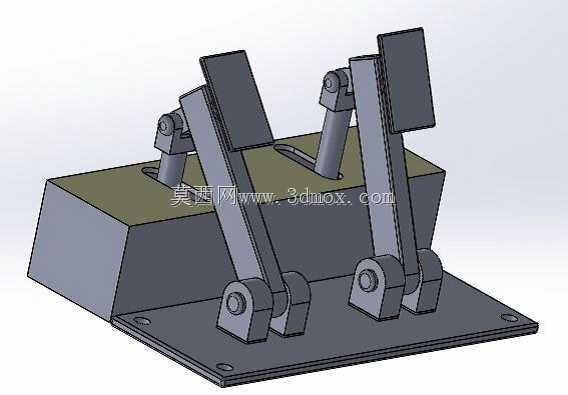

电动驱动可旋转前起落架结构设计

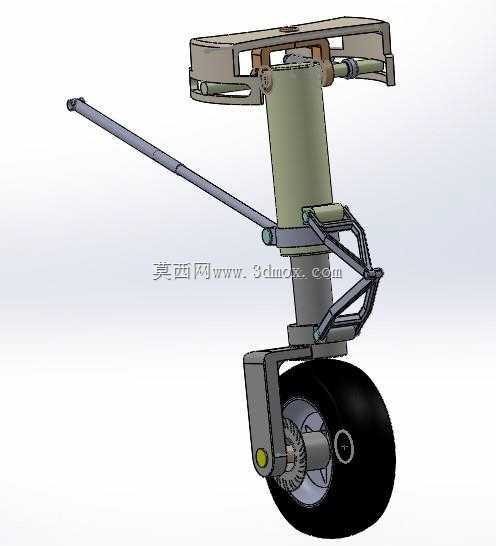

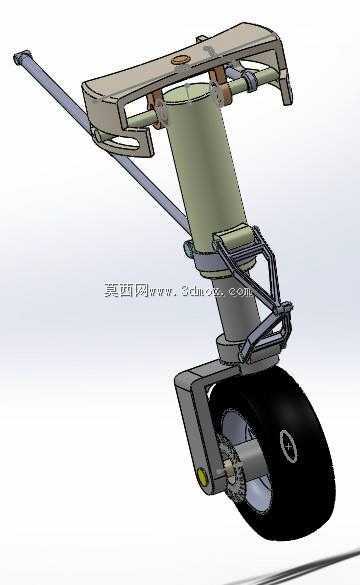

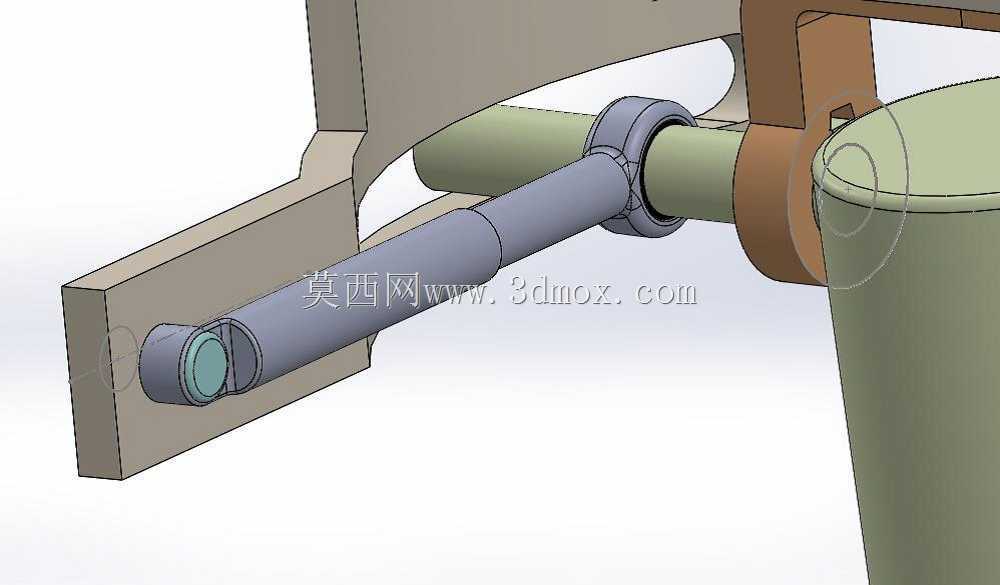

该结构对应小型飞行器前三点式起落架的前部支撑转向单元，核心适配轻型电动通航飞行器、地面实训模拟载具的前部承载需求，日常作业场景覆盖轻型运动飞机地面滑行转向、电动地勤牵引载具的前部导向承载，也可作为航空教学实训的拆解演示结构使用。结构整体采用立柱式承载布局，上部连接位预留与机身承力框的安装接口，安装边界需匹配机身前部承力结构的开孔间距，上部连接耳片的孔位同轴度需控制在0.05mm以内，避免安装后出现立柱偏载导致的转向卡滞。转向功能通过立柱与上部安装座的回转配合实现，可完成±60°范围内的左右偏转，配合牵引杆结构可实现地面滑行时的方向控制，牵引杆与立柱下部的连接位设置有耐磨衬套，长期反复转向作业时可减少铰接位的磨损量，降低维护频次。驱动单元集成在立柱中部的安装支架上，电动驱动模块通过连杆结构与转向机构联动，相比传统机械拉杆牵引的转向结构，电动驱动版本可降低地面操作的施力强度，单人即可完成载具的大角度转向调整，适配短距滑行、机库内移位等小空间作业场景。下部轮组采用单轮承载布局，轮胎选用高弹性橡胶材质，轮毂与轮轴之间设置有滚动轴承，轮轴与下部摇臂的连接位集成有缓冲阻尼结构，可吸收地面滑行时经过道面接缝、轻微不平整区域产生的冲击载荷，避免冲击直接传递至机身结构。摇臂与立柱之间的铰接位设置有对称布置的连杆支撑结构，转向过程中可保持轮组的垂直度，避免偏磨轮胎。设计过程中优先考虑了维护便捷性，所有铰接位的衬套、轮组轴承都设计为快拆结构，日常检查时无需拆解整体立柱即可完成易损件的更换；上部安装座的夹持结构可适配不同直径的机身承力立柱，安装时通过两侧的锁紧销完成固定，无需额外焊接作业，适配不同改装场景的快速装配需求。轮组的接地比压经过匹配计算，在额定承载状态下可适配硬化道面、平整草坪道面的滑行需求，不会出现轮胎下陷的问题；转向限位结构集成在立柱上部的安装座内，达到最大转向角度时会通过机械硬限位止停，避免转向过度导致牵引杆与机身结构发生干涉。
