科幻飞翼式隐身无人飞行器外观结构

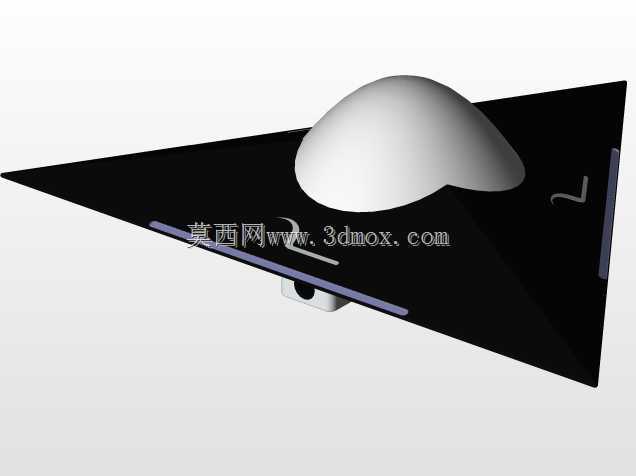

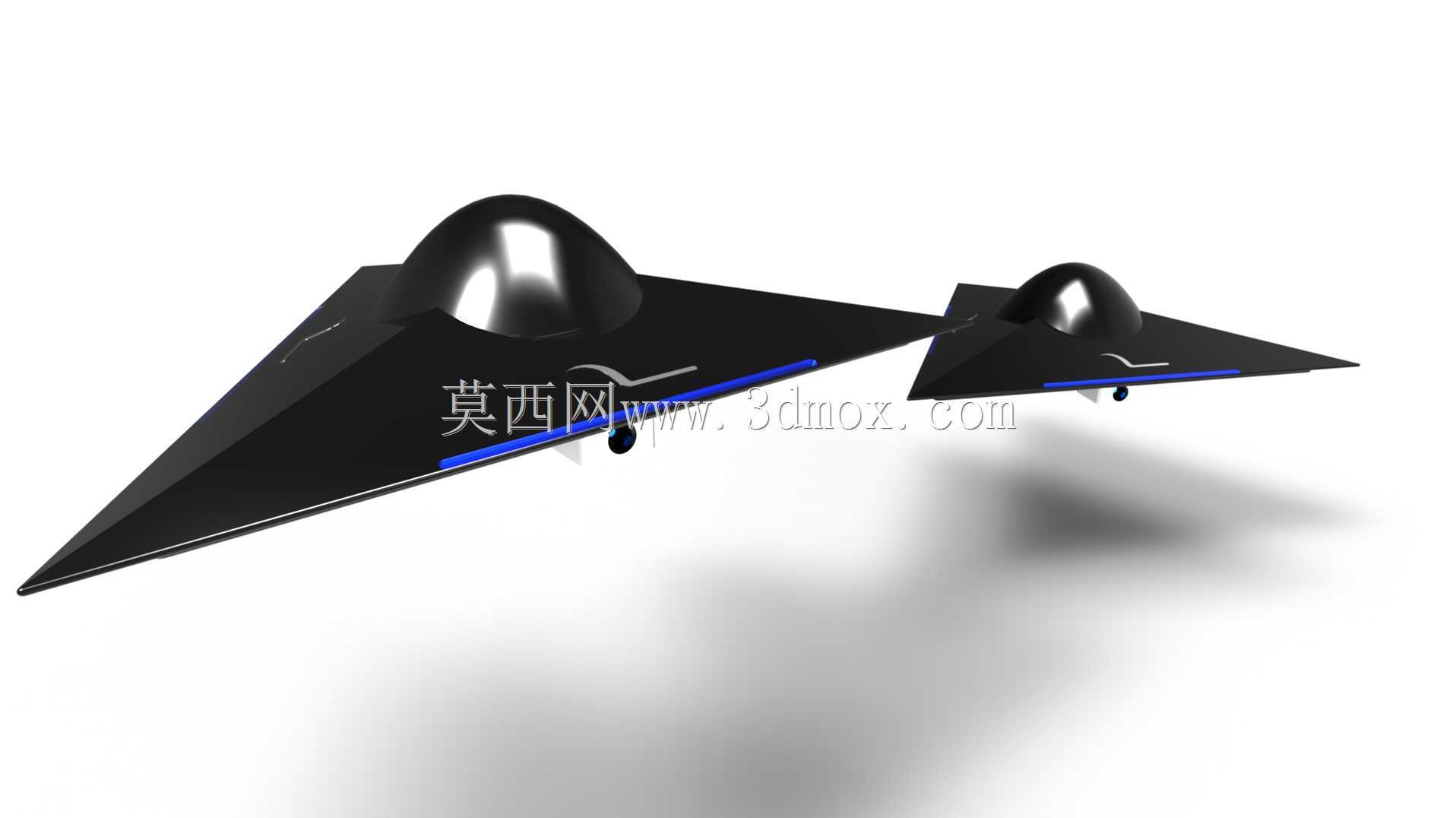

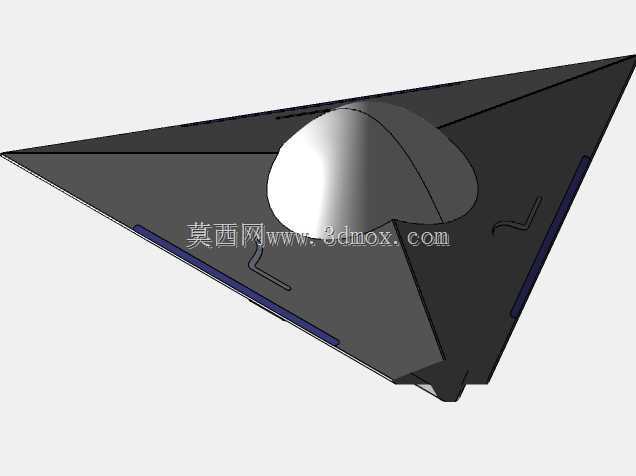

该飞翼式无人飞行器采用无尾飞翼一体化融合布局，整机无外露垂尾、平尾等独立安定面，翼身融合过渡段曲率连续顺滑，可有效降低雷达反射截面积，适配低空隐蔽抵近侦察、区域静默巡航的任务场景。整机气动外形沿纵向对称轴对称分布，前缘后掠角经过多轮气动仿真迭代，兼顾高亚音速飞行时的升阻比特性与低速巡航状态下的姿态稳定性，机身中部隆起段为任务载荷与动力舱预留安装空间，可根据任务需求换装光电侦测模块、信号中继设备或小型任务载荷，舱段边界与蒙皮接缝处采用锯齿形过渡设计，进一步优化隐身性能。机身下部设置有半埋式光电探测窗口，窗口采用蓝宝石材质透光罩，与机身蒙皮齐平安装，避免外露结构产生额外气动阻力与雷达反射信号，窗口周边预留有设备安装调节余量，可根据不同载荷的视场角要求调整安装倾角，保证探测范围覆盖前下方120度扇形区域。整机翼展与机身长度的比例控制在2.3:1，翼尖处采用小角度切尖设计，抑制翼尖涡流诱导阻力，同时减小整机停放时的侧向占地尺寸，适配小型野战停机坪、车载发射平台的停放边界要求。起落架采用前三点式收放结构，主起落架安装于翼身融合段内部的承力隔框上，收放后完全收纳于蒙皮内部，舱门与蒙皮表面齐平，前起落架位于机身前段下部，转向机构与航向控制通道联动，配合飞翼布局特有的阻力差航向控制逻辑，实现地面滑跑阶段的方向操控。动力系统进气道布置于机身背部，采用背负式S弯进气道设计，完全遮挡发动机压气机叶片，避免正面雷达波直射形成强反射源，进气道唇口采用钝化处理，兼顾大迎角飞行状态下的进气效率与隐身性能，尾喷口采用窄缝式隐身修型设计，与后缘翼型融合，可快速混合高温排气与外界冷空气，降低红外信号特征。整机蒙皮采用复合材料夹层结构，内部承力框架沿翼梁方向辐射布置，将气动载荷均匀传递至翼根与机身主承力框，结构重量系数控制在0.38以内，在保证结构强度的前提下预留足够的载荷安装余量，可适配不同任务场景下的设备加装需求。飞控系统舵面采用沿后缘分段布置的升降副翼，通过不同舵面的差动偏转实现俯仰、滚转与航向控制，舵面缝隙处采用导电密封条填充，保证整机导电连续性，避免缝隙处产生雷达波绕射。
