90度弯角快插式气动气管直角接头

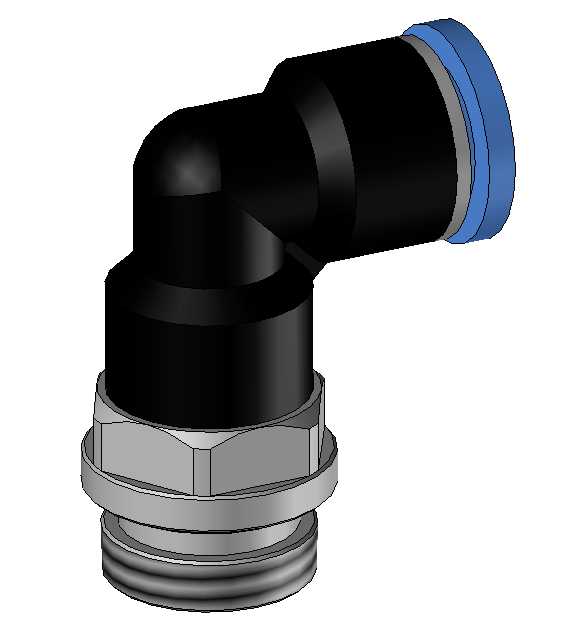

这款90度弯角快插接头，是气动管路布设中十分常用的管路转接元件，在自动化生产线气动回路、小型气动设备气路搭建、工装夹具气路排布场景中应用广泛，主要用于实现硬质面板侧的螺纹气路与外径8mm柔性气动软管的直角转向连通，避免气管弯折过度导致气路通径缩窄、流量不足的问题。从结构设计来看，接头整体采用L型弯角构型，螺纹端自带外六角锁紧结构与密封垫圈，安装时可通过扳手卡持六角部位施加扭矩，将NPT1/4锥管螺纹端旋入设备面板或阀组的对应内螺纹孔内，锥管螺纹的锥度特性配合密封垫圈可实现可靠的气路密封，无需额外缠绕过多密封填料即可满足常规气动系统的压力密封要求。快插端采用蓝色弹性卡圈与内部密封胶圈组合结构，气管插入时可直接顶开内部卡爪，插到位后卡爪会自动卡紧气管外壁，内部的O型密封圈紧密贴合气管外圆实现径向密封，拆卸时只需按压端部蓝色压圈即可松开卡爪，顺利拔出气管，无需额外工具即可完成管路的装拆操作，大幅提升气路组装与后期维护的效率。设计过程中，弯角部位的流道做了圆弧过渡处理，没有直角突变的流道结构，可有效降低压缩空气流经转角时的压力损失，减少气路紊流产生的噪音，同时弯角处的壁厚做了均匀化处理，避免注塑成型时出现缩痕、应力集中的问题，保证接头在1MPa以内的常规气动工作压力下不会出现开裂、漏气问题。安装边界上，螺纹端的六角对边尺寸适配常规开口扳手操作空间，快插端的外径尺寸预留了手指按压压圈的操作空间，在密集排布的阀组面板上安装时，相邻接头之间只要预留不小于10mm的间距即可顺利完成气管插拔操作，不会出现操作干涉。接头的整体外形紧凑，弯角的转弯半径适配8mm气管的最小弯折半径要求，安装后气管可自然沿平行于面板的方向排布，不会出现强行掰弯气管导致的气管过早疲劳开裂问题，在小型自动化设备的紧凑气路布局中，这类直角快插接头可以大幅节省管路占用空间，让气路排布更规整，减少管路杂乱带来的后期维护排查难度。
