5转8毫米绕线式铝质软轴耦合器

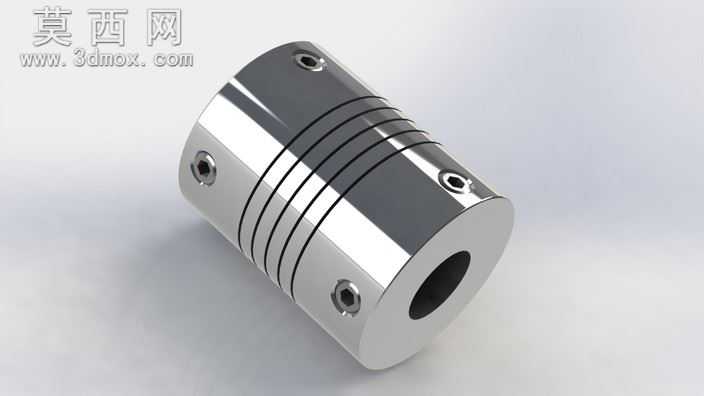

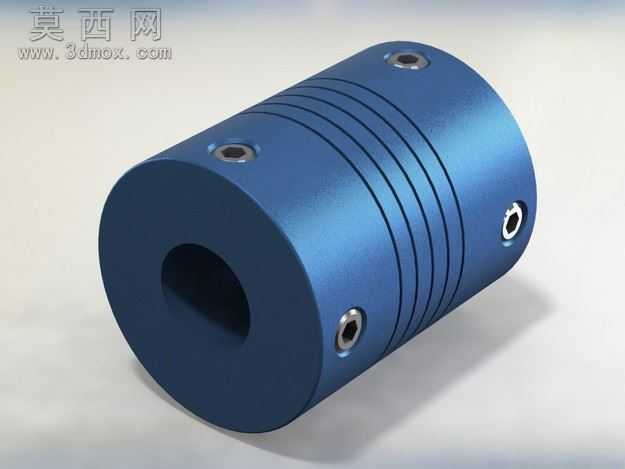

本款软轴耦合器是面向小扭矩精密传动场景设计的挠性连接件，建模过程围绕实际安装与传动需求展开，首先确定核心适配参数：两端轴孔分别适配5毫米与8毫米直径的传动轴，整体长度设定为25毫米，主体外径控制在20毫米，适配多数小型传动机构的安装空间。建模时优先还原绕线式弹性结构特征，在圆柱主体上加工出连续的螺旋切槽，这一结构是耦合器实现挠性补偿的核心，既可以抵消两连接轴之间的微小径向偏差、角向偏差与轴向窜动，又能在传动过程中吸收一定的振动，避免刚性连接带来的应力集中损伤轴件与动力端。主体材质选用铝合金，建模时赋予对应的金属材质属性，还原铝件经机加工后的细腻哑光金属质感，两端的紧定螺钉安装位做了精准的孔位与螺纹特征还原，保证安装时紧定螺钉可以垂直抵紧轴面，实现无打滑的可靠固定。设计过程中充分考虑小规格传动件的加工可行性，所有结构特征均符合常规车削、线切割加工的工艺要求，没有出现难以加工的倒扣或极小特征，螺旋槽的间距与深度经过参数化调整，在保证足够弹性补偿量的同时，保留足够的扭转刚性，避免传动过程中出现过大的回转间隙影响传动精度。渲染阶段采用柔和的工业产品布光，突出铝件的金属质感与螺旋槽的结构层次，清晰展示耦合器的整体外形与安装特征，方便使用者快速判断产品的适配性。该耦合器适用于编码器、小型步进电机、精密传动模组等对传动平稳性有一定要求的场景，建模时严格遵循实际尺寸比例，所有安装尺寸均符合行业通用标准，可直接用于装配模拟、工程出图或3D打印样件验证，帮助设计人员快速完成传动系统的搭建与验证，减少反复选型打样的时间成本。
