RC飞机弧形起落架结构设计

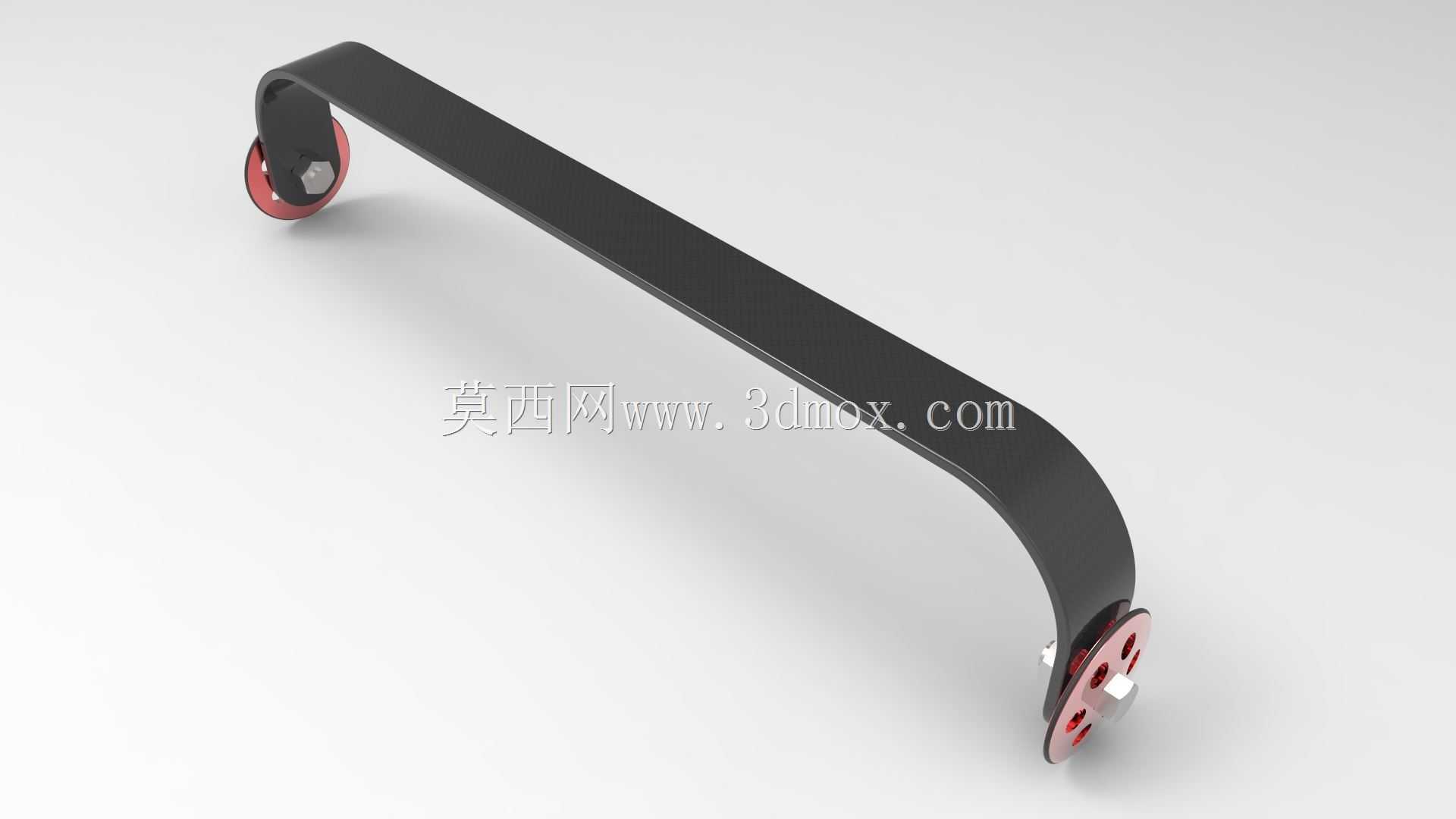

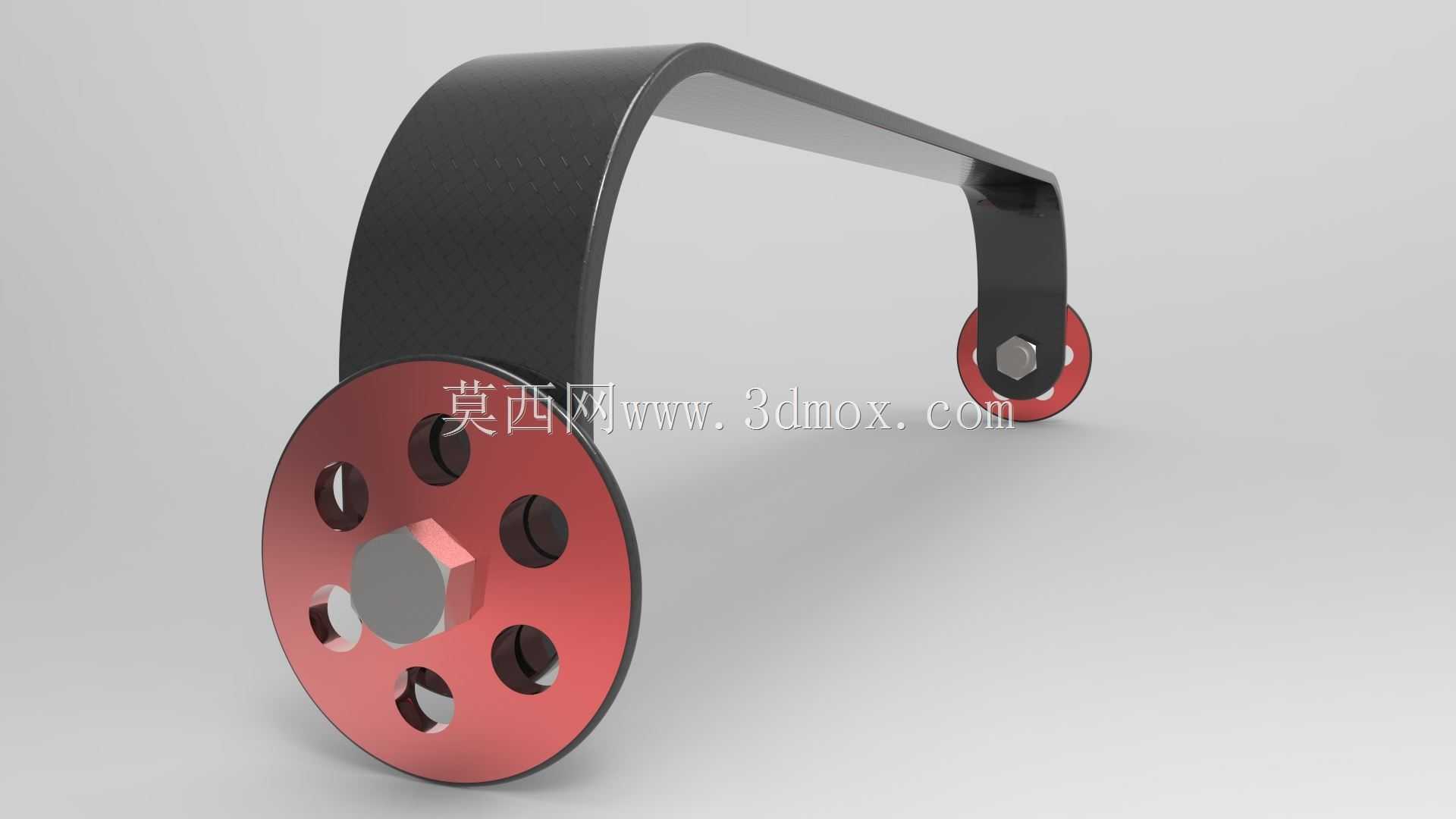

航模飞行场景中，起落架作为直接承担起降冲击、地面滑跑支撑的核心部件，其结构合理性直接决定航模起降阶段的操控稳定性与结构寿命，这款弧形弯板结构的起落架主要适配中小型固定翼RC航模使用，区别于传统直杆式起落架，弧形弯梁的结构形式在垂直方向具备更优的弹性形变空间，能够在硬着陆瞬间通过自身可控的弹性弯曲吸收大部分冲击载荷，避免冲击力直接传递至机身隔框造成蒙皮开裂、机身固定座松脱等常见故障。从结构设计逻辑来看，该起落架采用一体化弯制成型的主承力梁，梁体截面为扁平矩形，这种截面设计在保障垂直方向缓冲形变能力的同时，能够提供足够的侧向刚度，避免滑跑过程中因侧向受力出现起落架外翻、侧倾的问题，主弯梁的弧度经过反复调校，曲率从轮轴安装端向机身固定端逐步收窄，既保证了轮组的安装间距满足滑跑稳定性要求，也让应力分布沿梁体均匀扩散，不会出现局部应力集中导致的金属疲劳断裂问题。轮组部分采用轻量化镂空轮架搭配橡胶轮缘的结构，轮架上的开孔既能够降低整体自重，也可作为轮轴的固定限位结构，安装时轮轴穿过轮架开孔与主弯梁端部的安装孔，通过轴端卡簧实现轴向限位，无需额外粘接即可保证轮组转动顺畅，橡胶轮缘能够在粗糙铺装路面、平整草地等不同起降场地提供足够的抓地力，同时降低滑跑过程中的弹跳幅度。安装边界方面，主弯梁的机身连接端为平直段，可直接通过螺丝固定在机身底部的预埋木片或者碳纤维加强板上，平直段的长度预留了足够的安装孔位调节空间，可根据不同机型的重心位置微调起落架的前后安装位置，保证滑跑时机头抬升角度处于合理区间，轮距设计匹配翼展1.2-1.8米级别的固定翼航模，既不会因轮距过窄导致滑跑转向时侧翻，也不会因轮距过宽增加不必要的飞行阻力。实际使用场景中，这类起落架除了承担常规起降的支撑作用，还能够在降落操作失误出现轻擦机腹的情况时，通过自身形变先接触地面形成缓冲，保护机身底部的舵机、接收机等电子设备不受撞击损坏，相较于碳纤维材质的刚性起落架，这种金属弯梁结构的抗冲击冗余度更高，轻微形变后可手动校正恢复形状，维护成本更低，适配练习机、像真机等多种RC固定翼机型的改装与装机需求。
