CubeSat–SkeletonSat

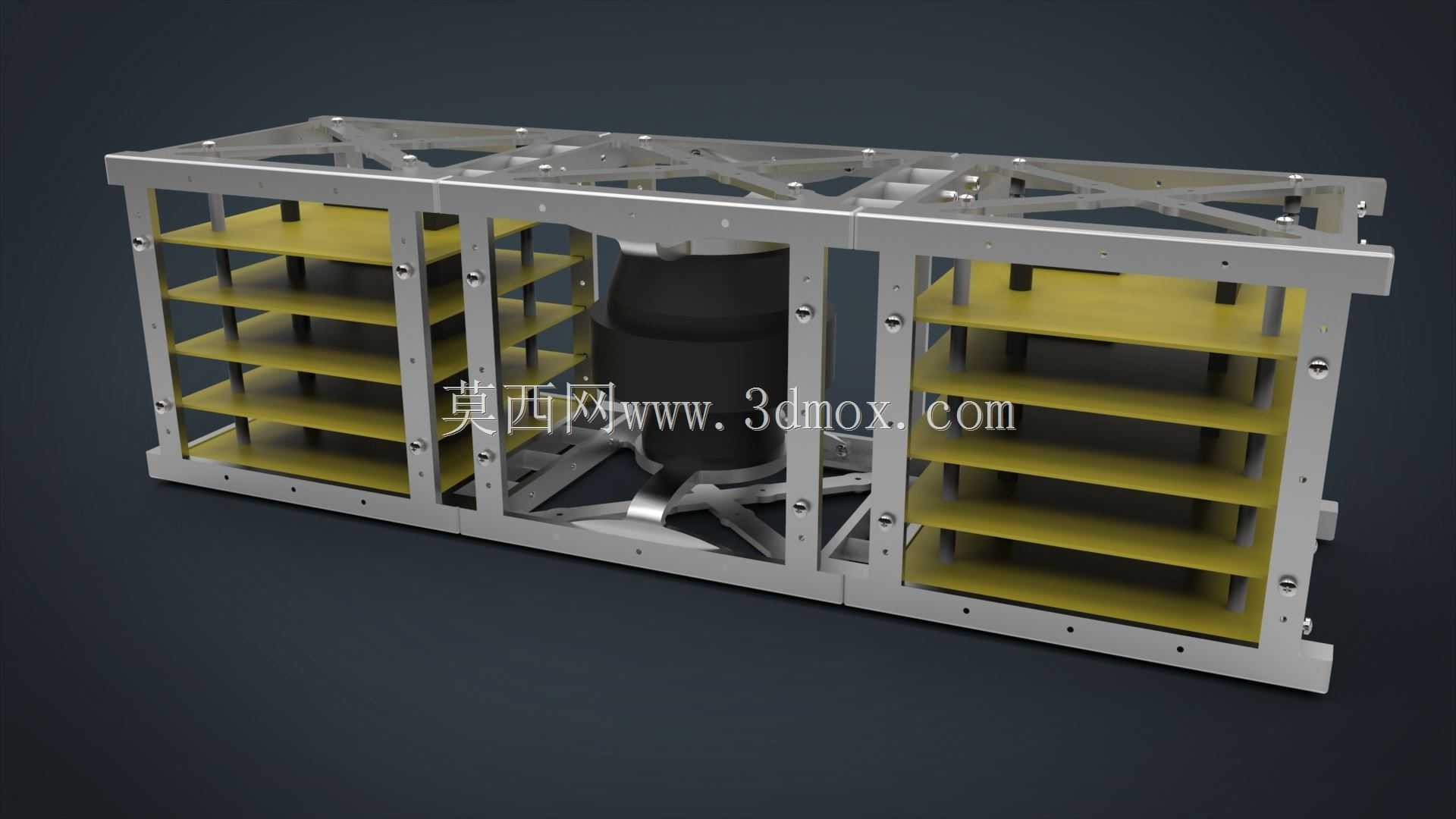

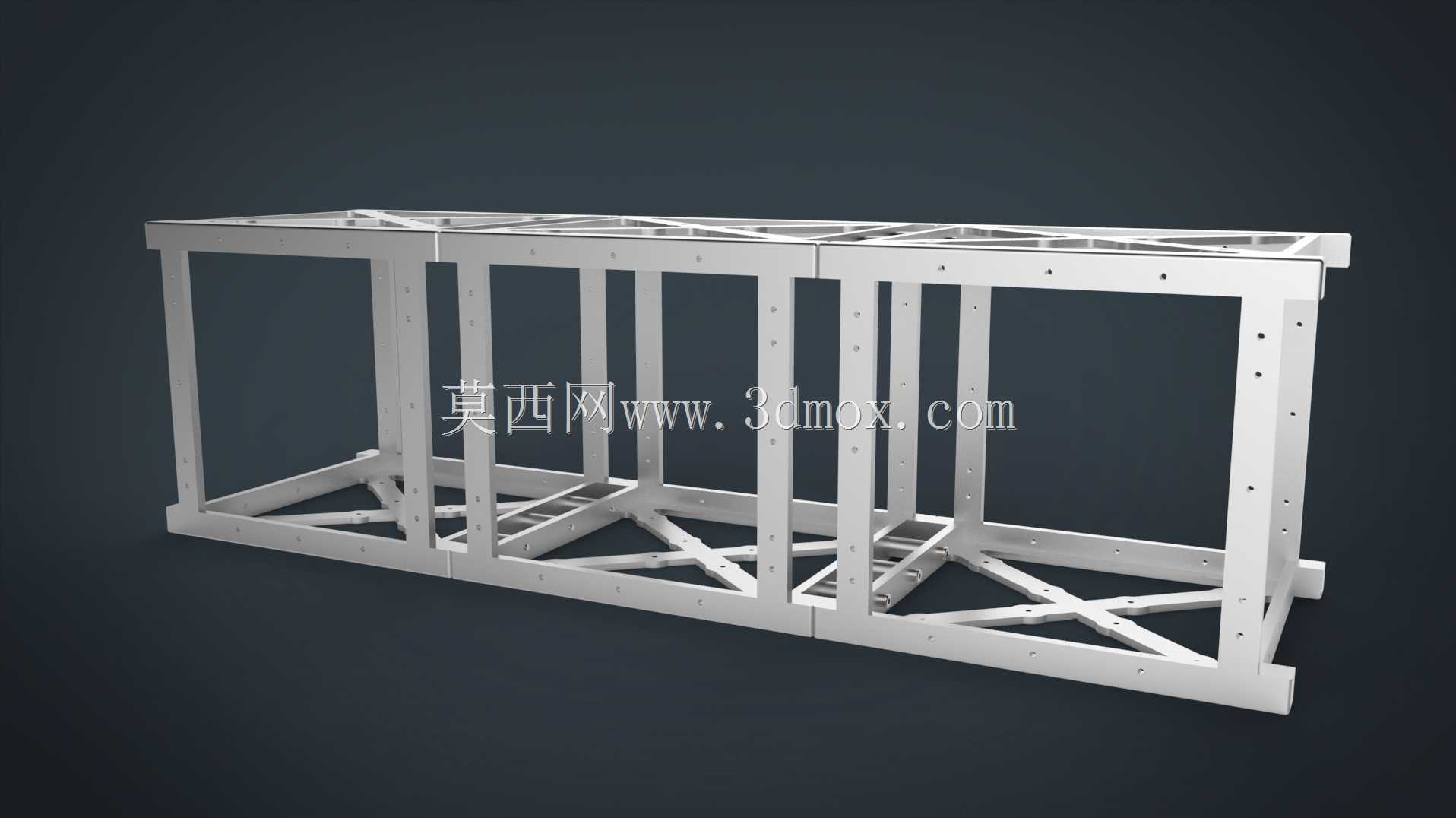

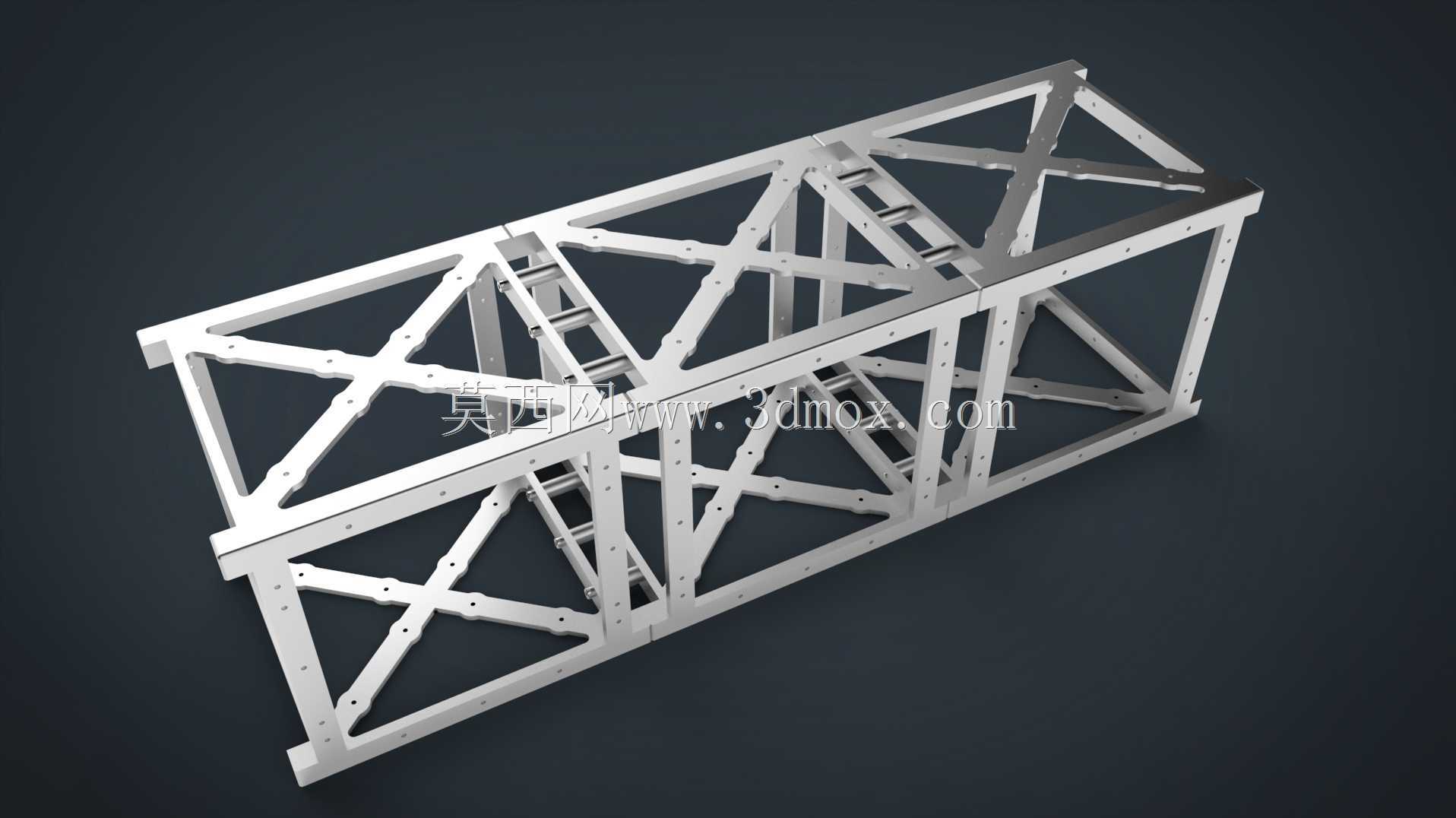

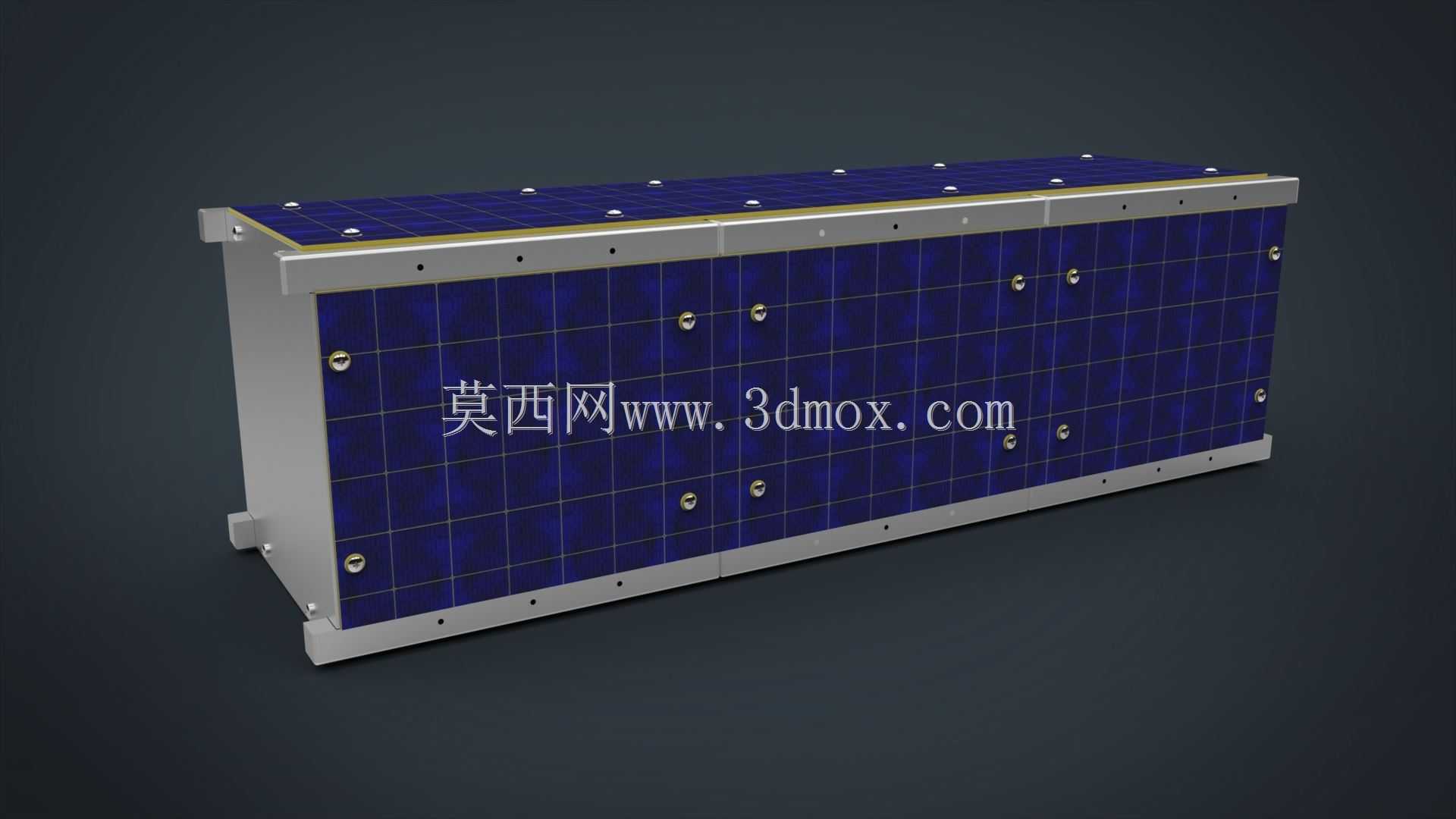

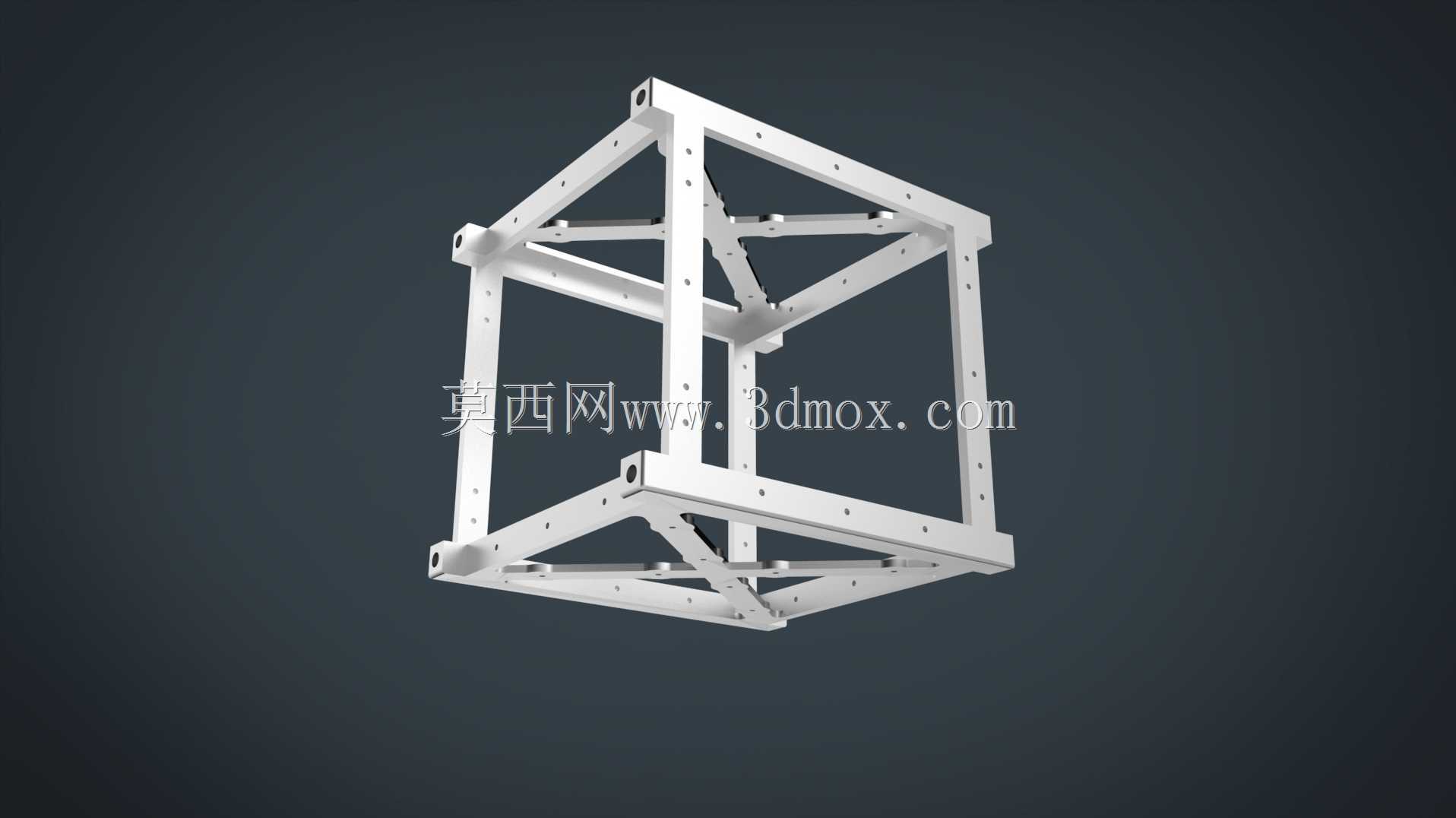

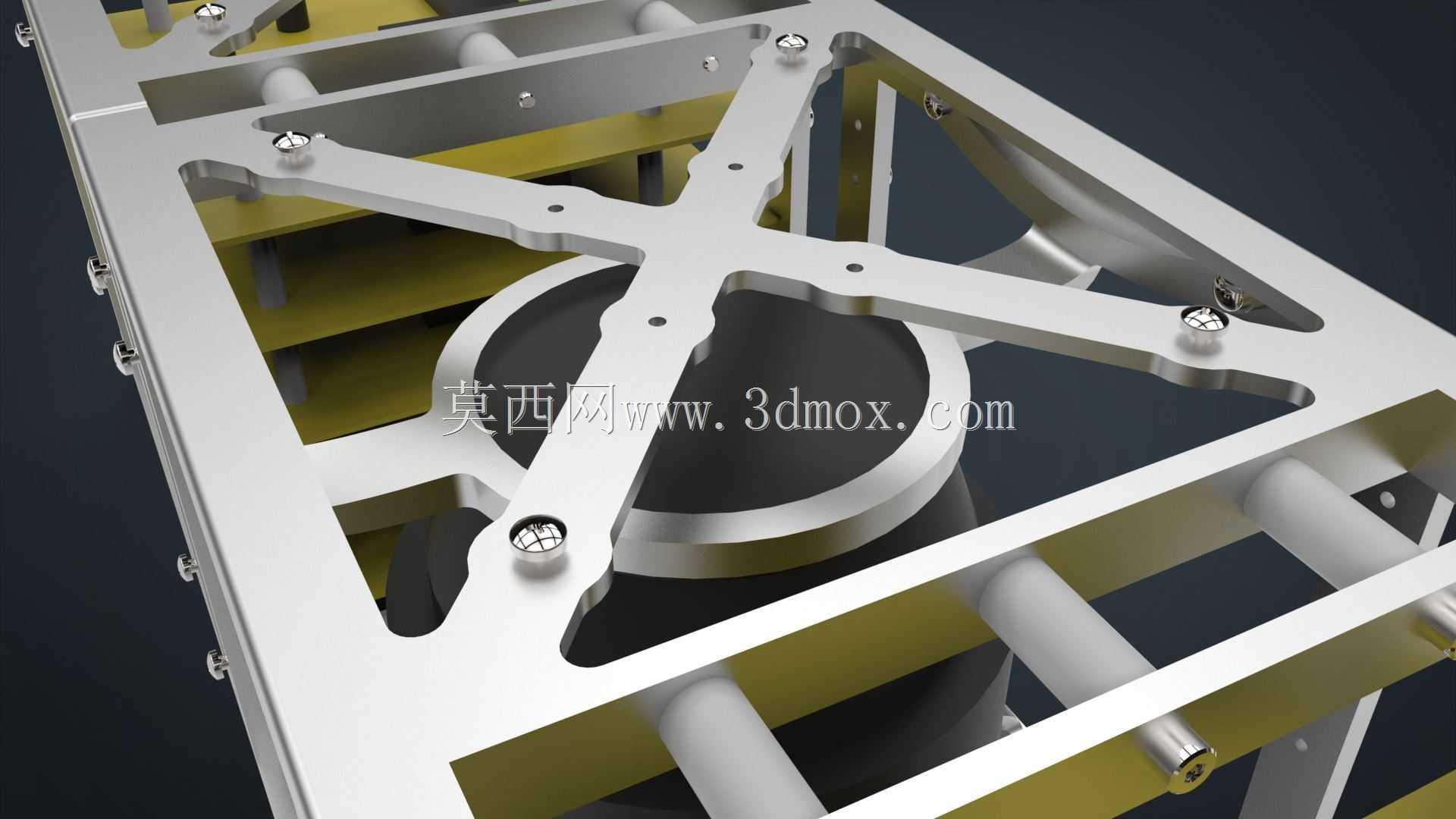

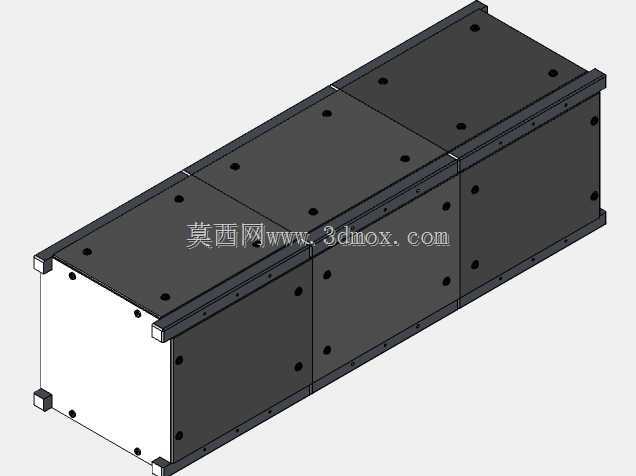

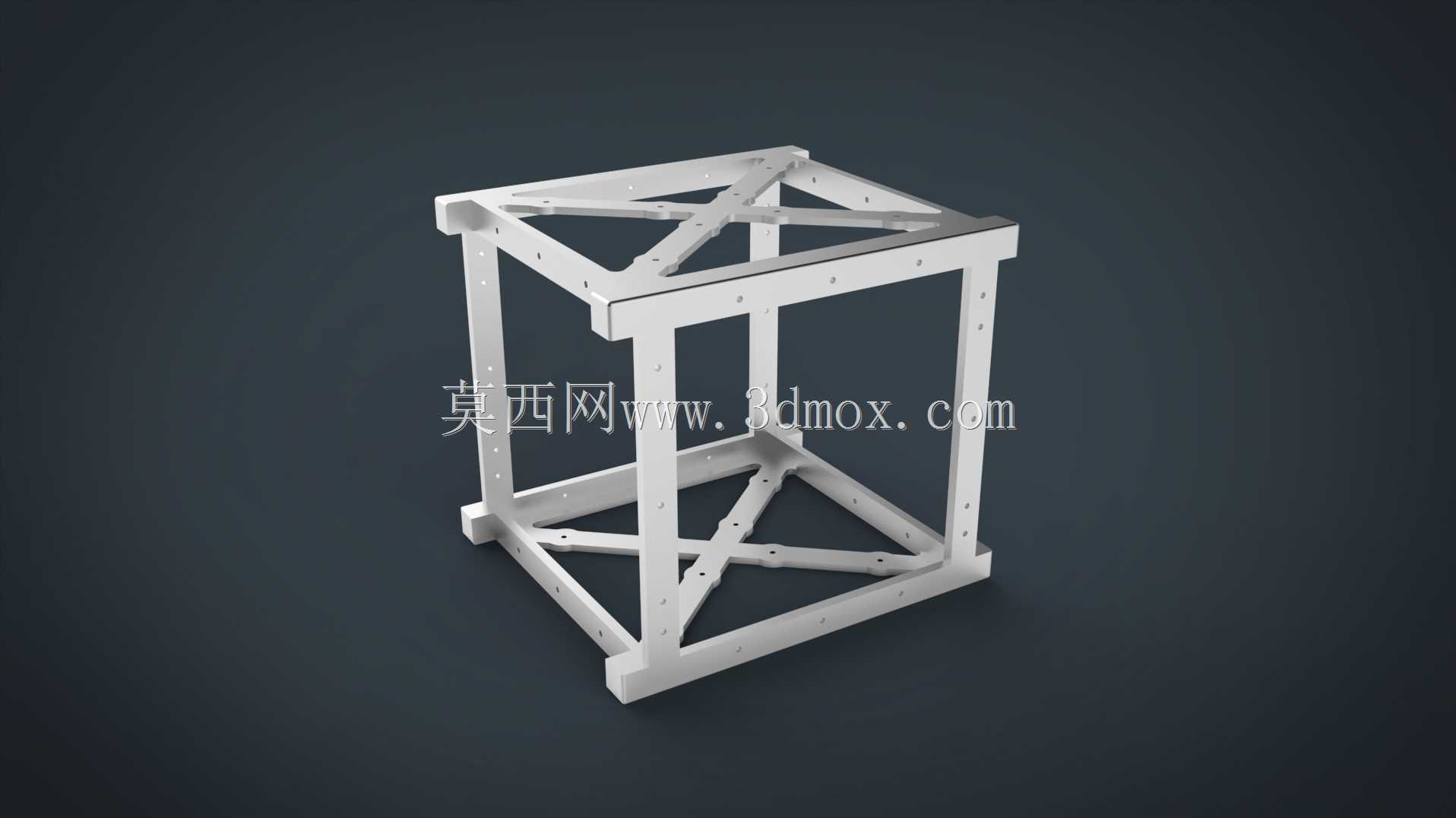

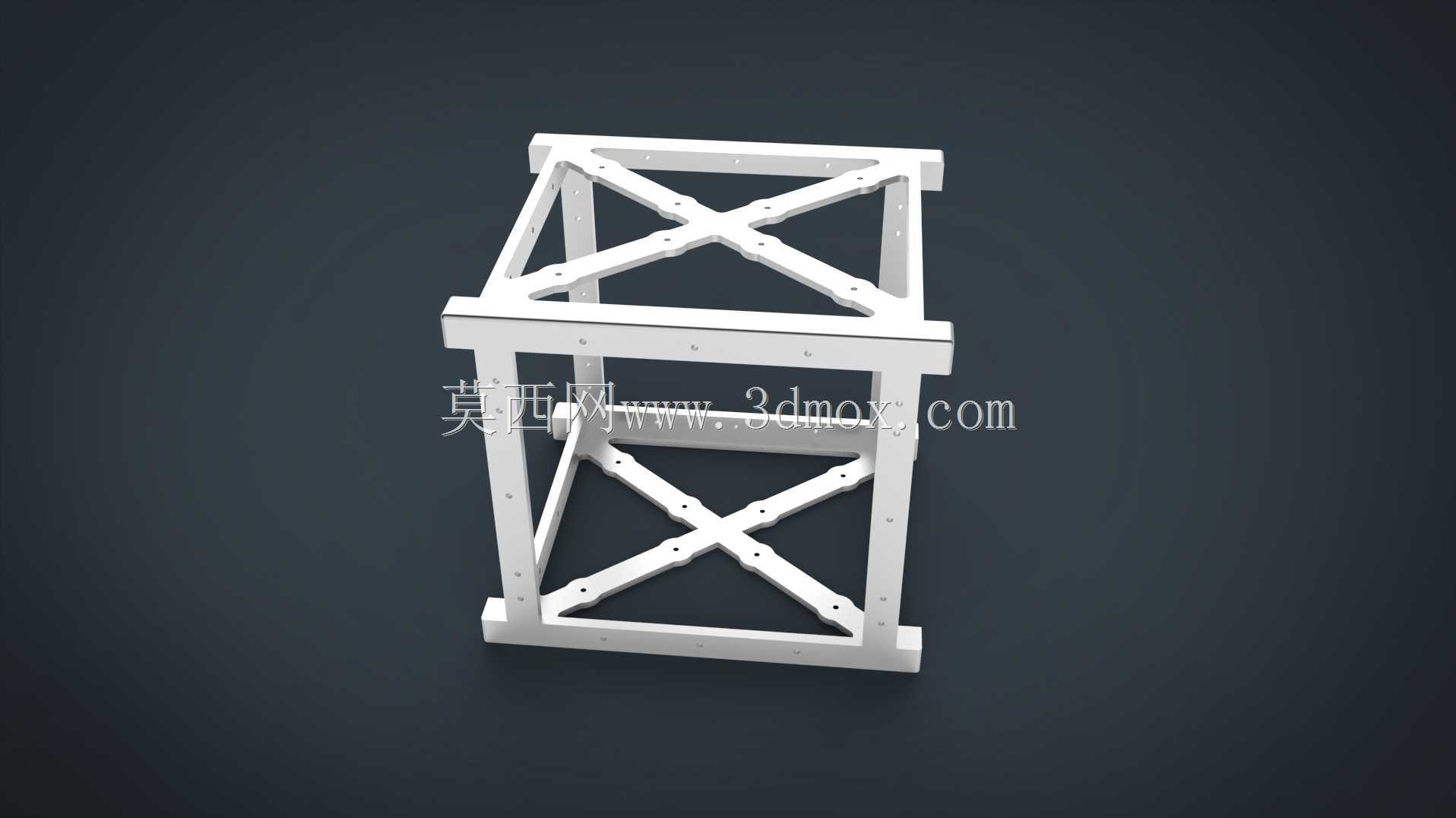

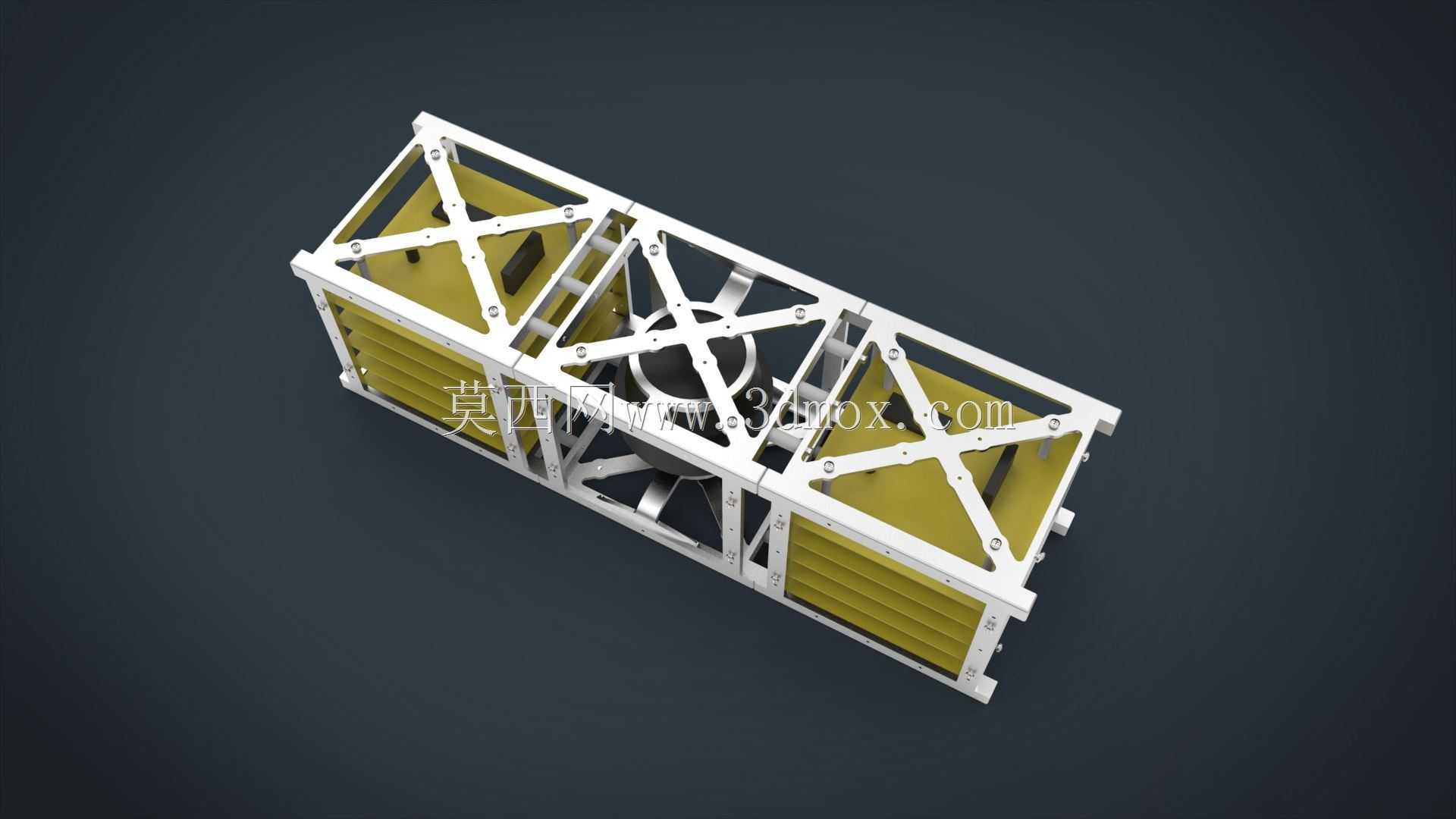

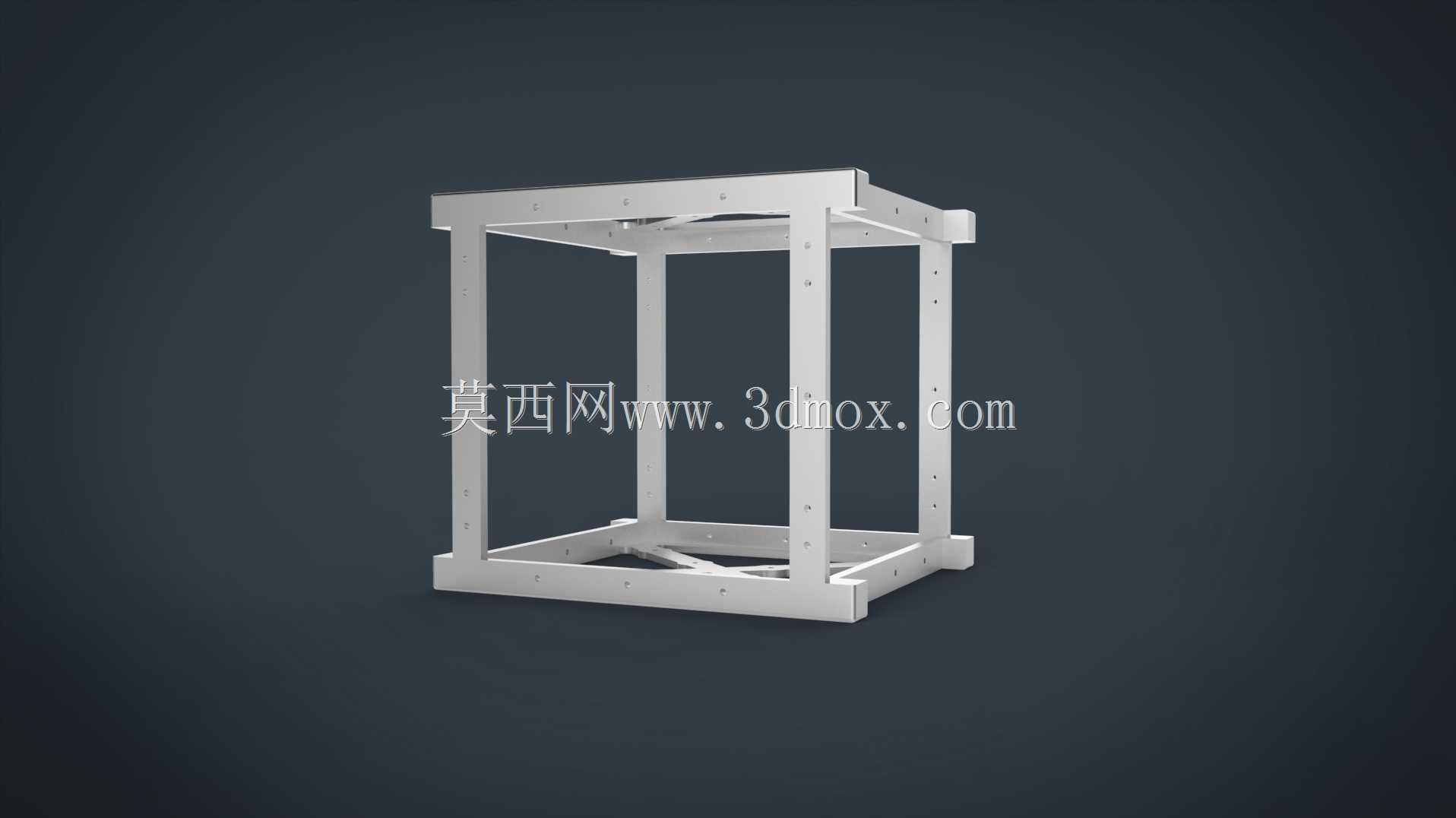

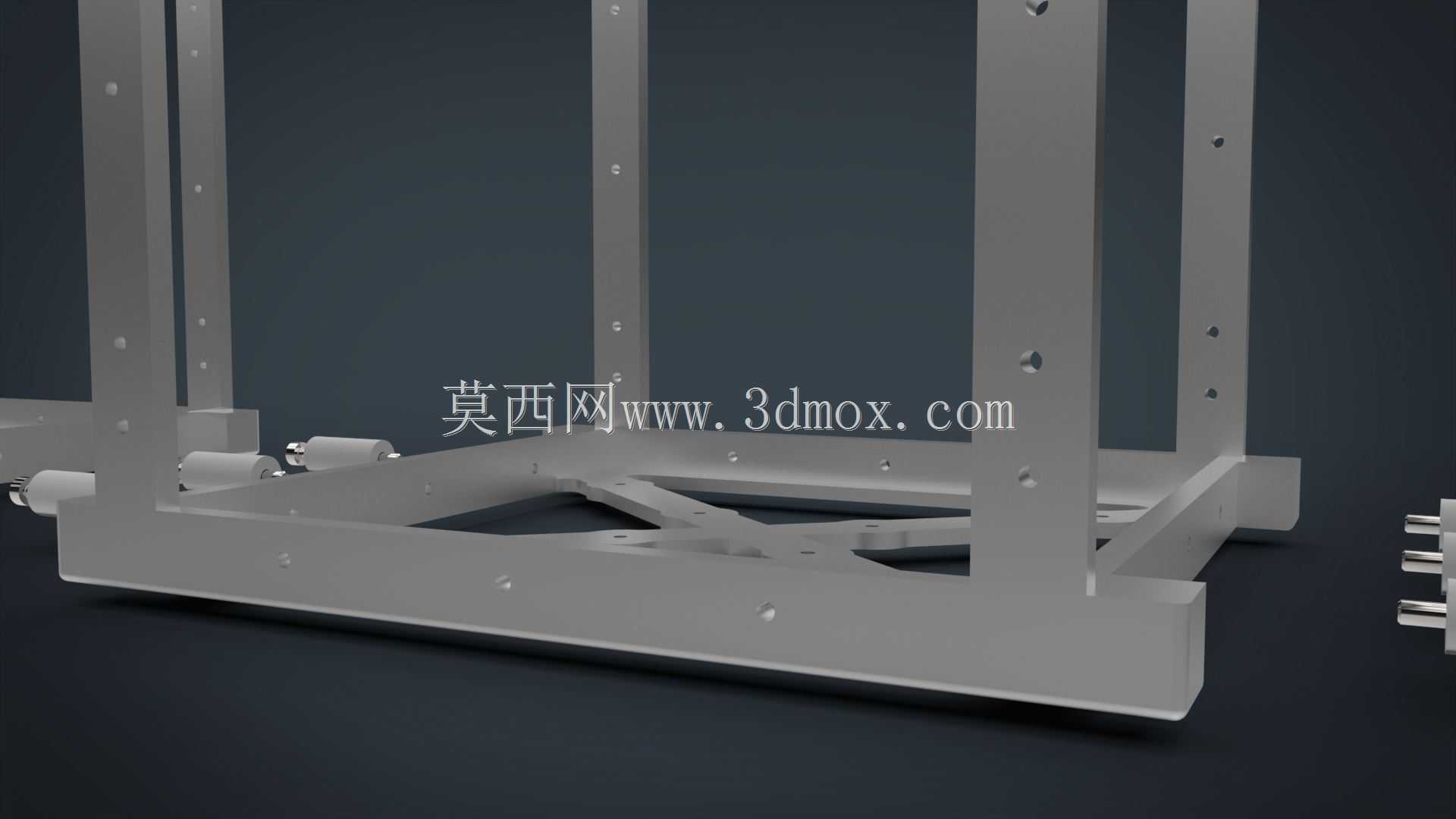

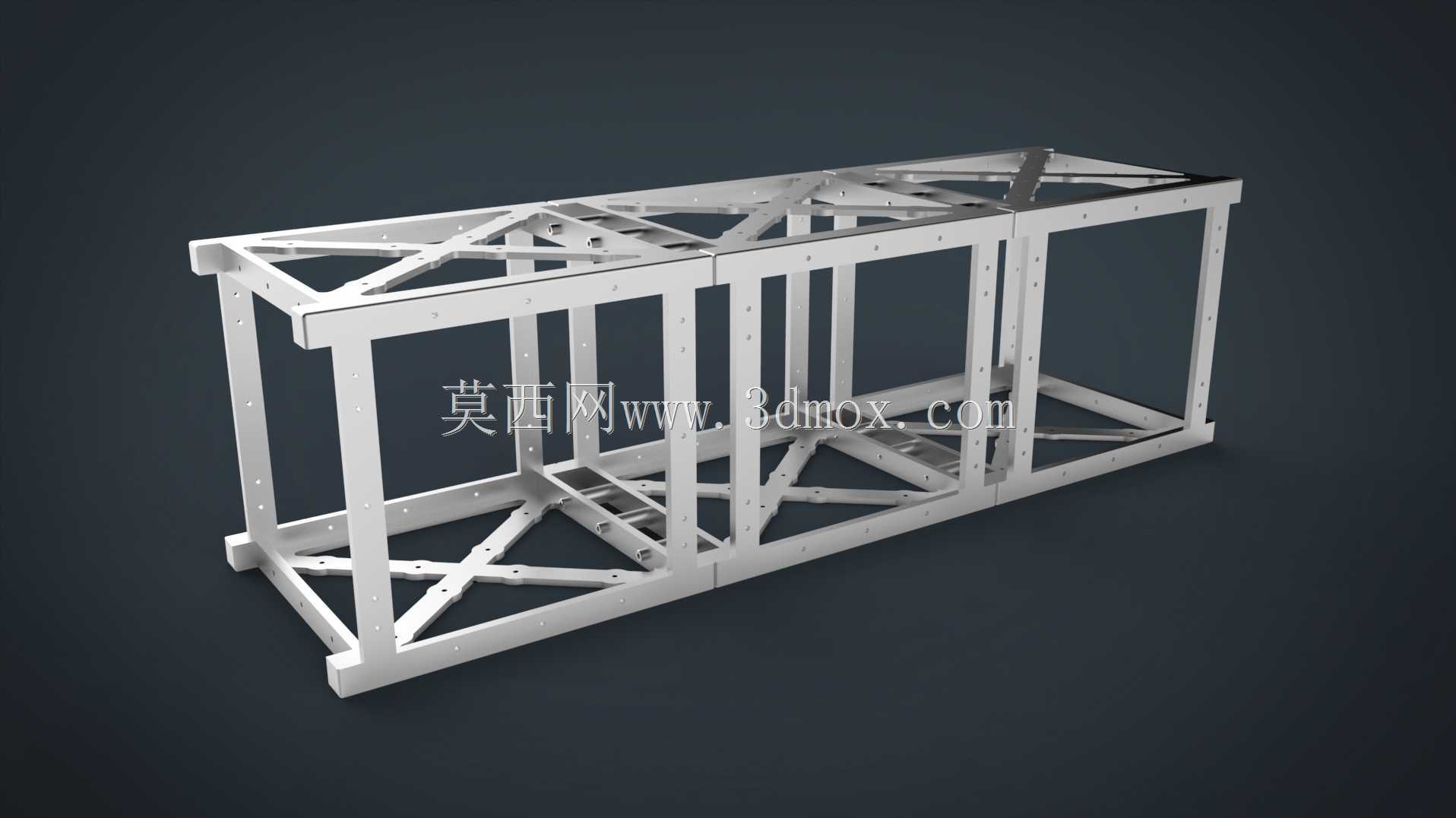

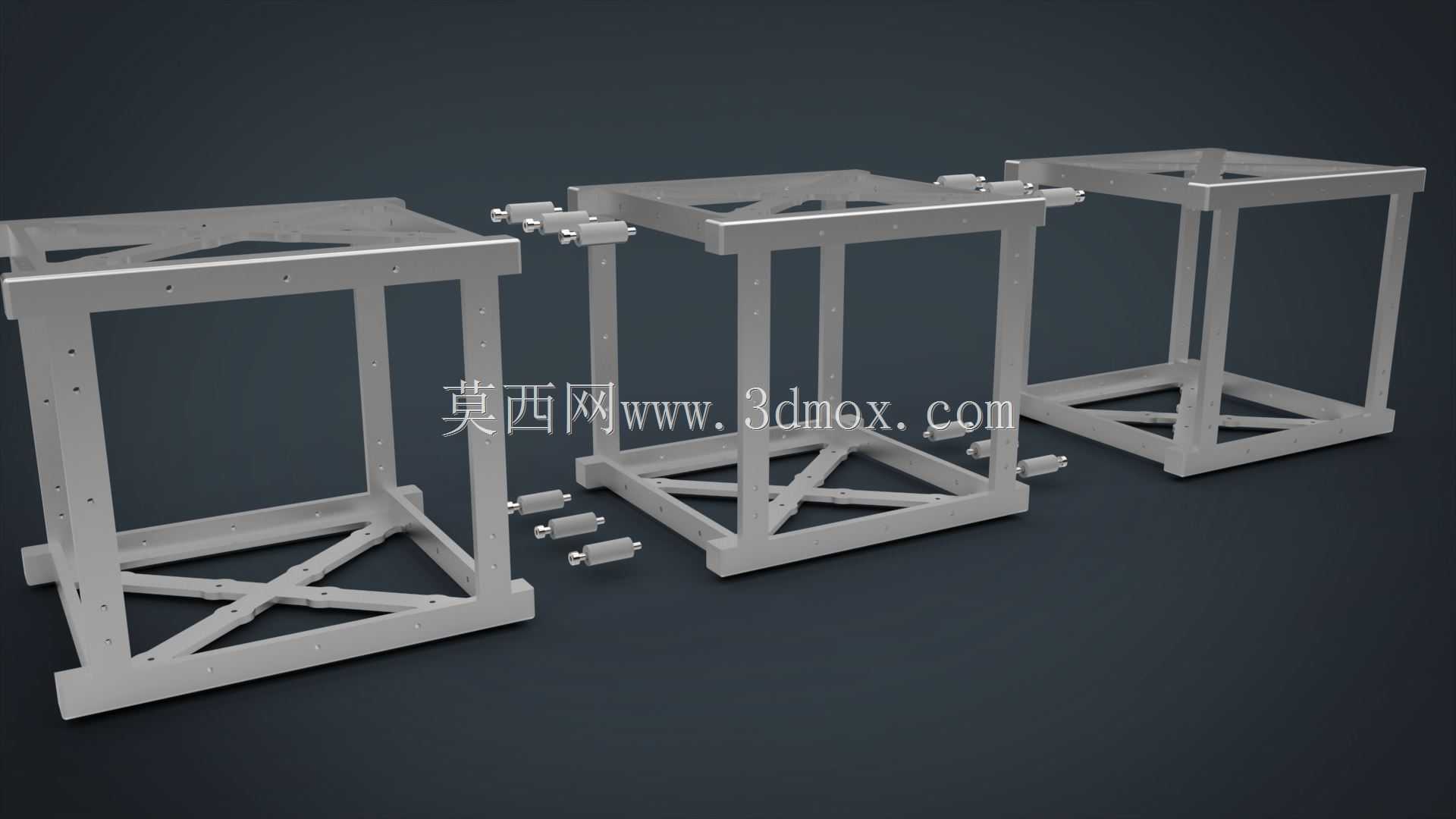

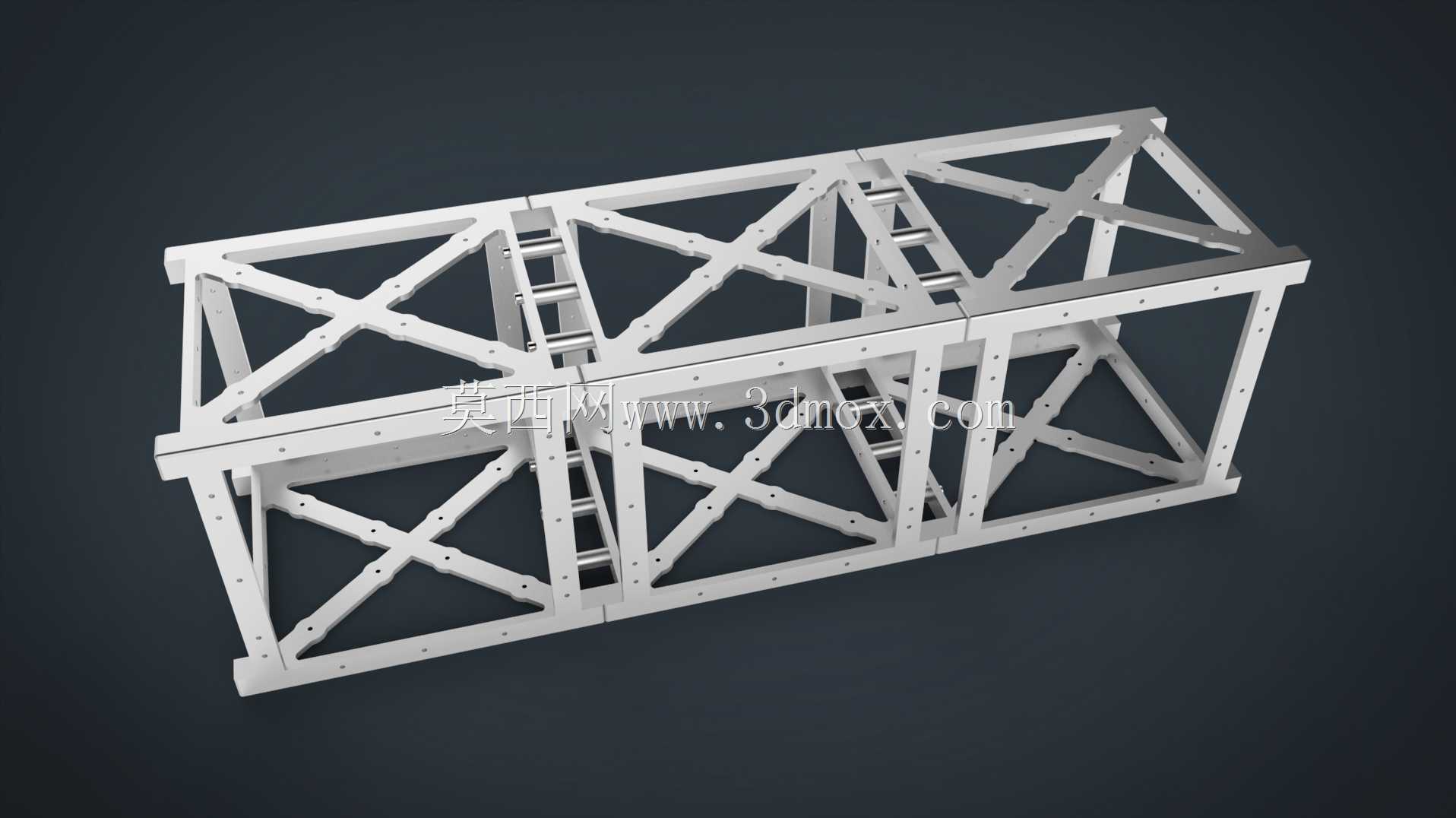

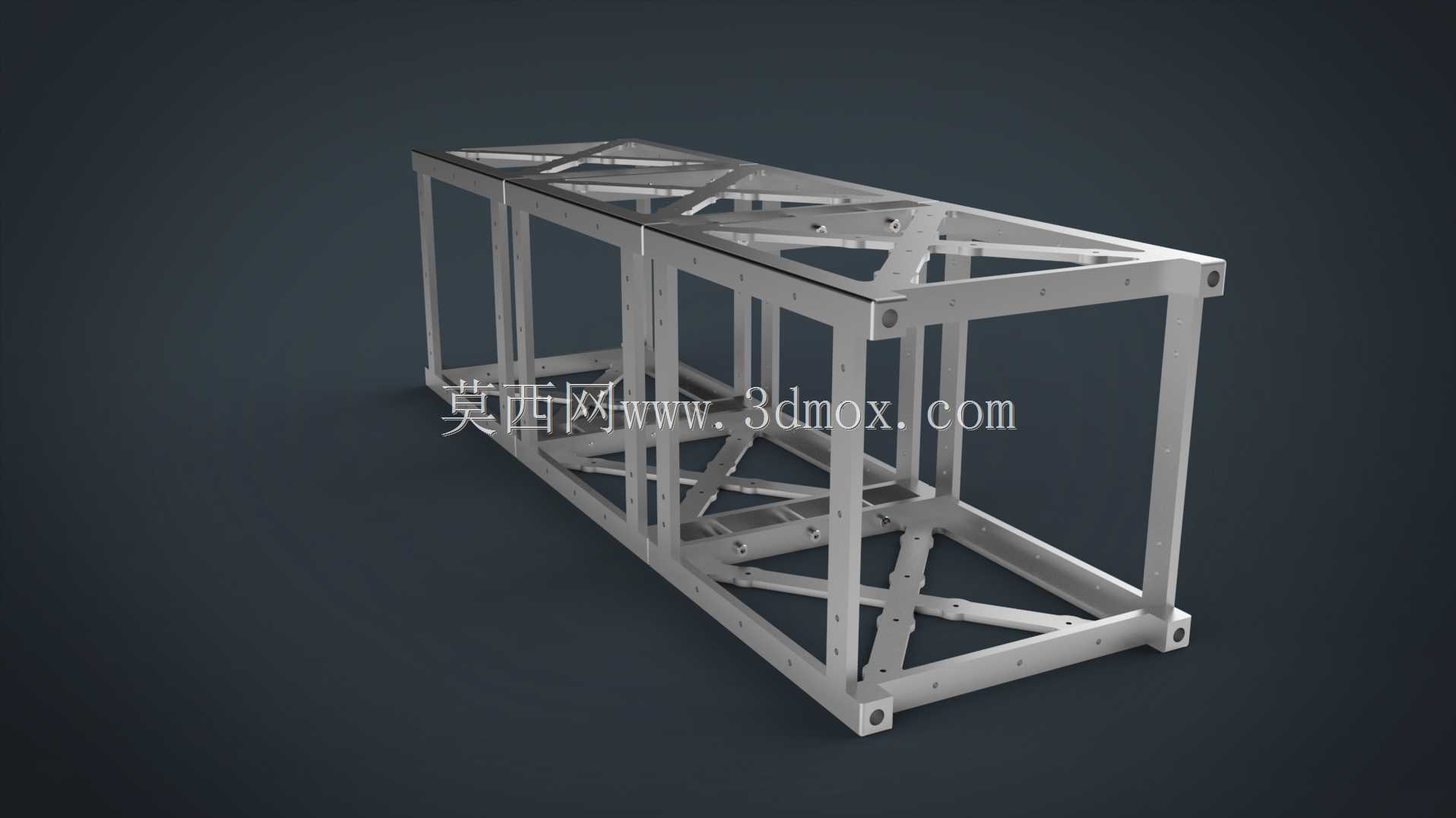

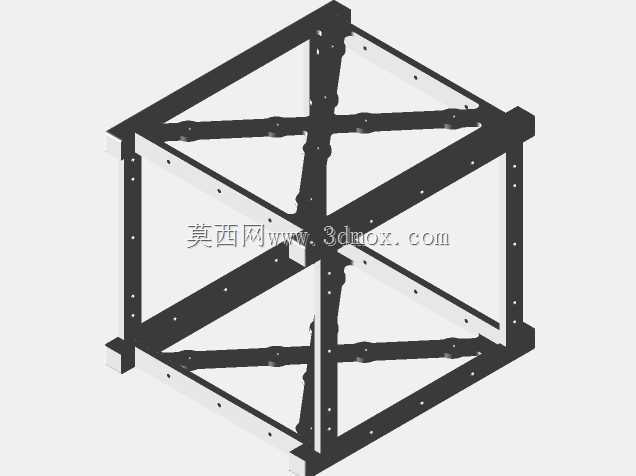

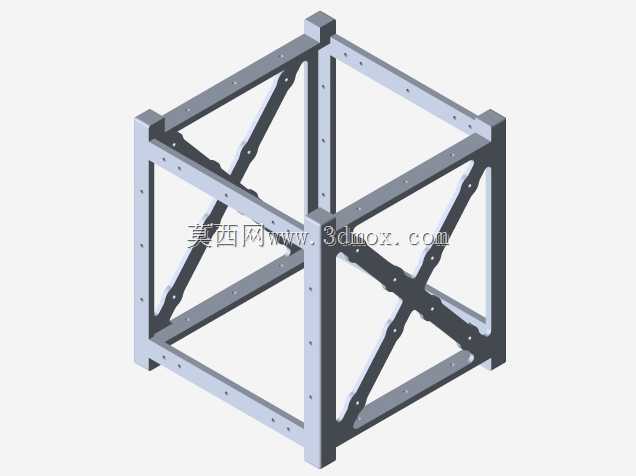

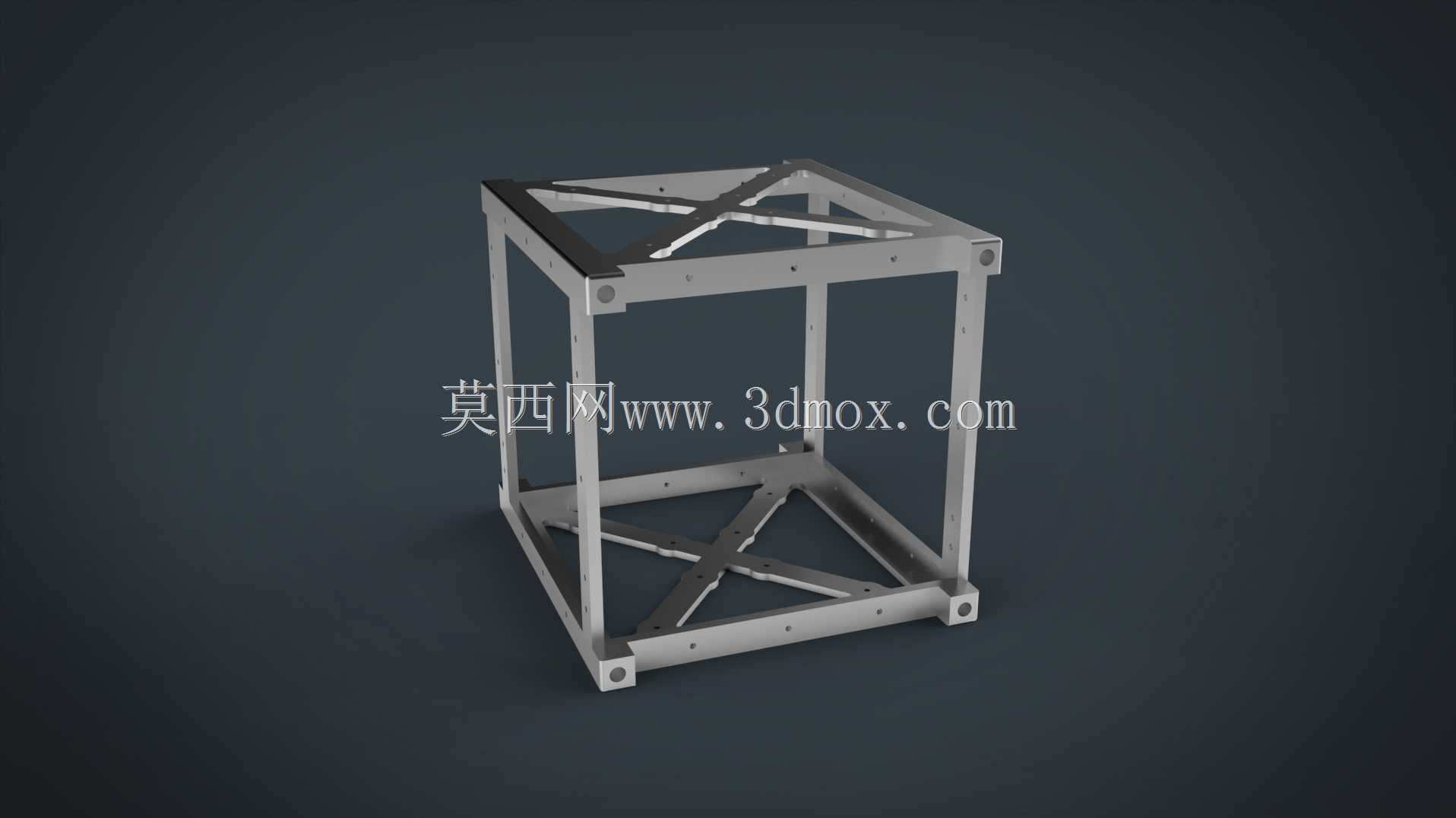

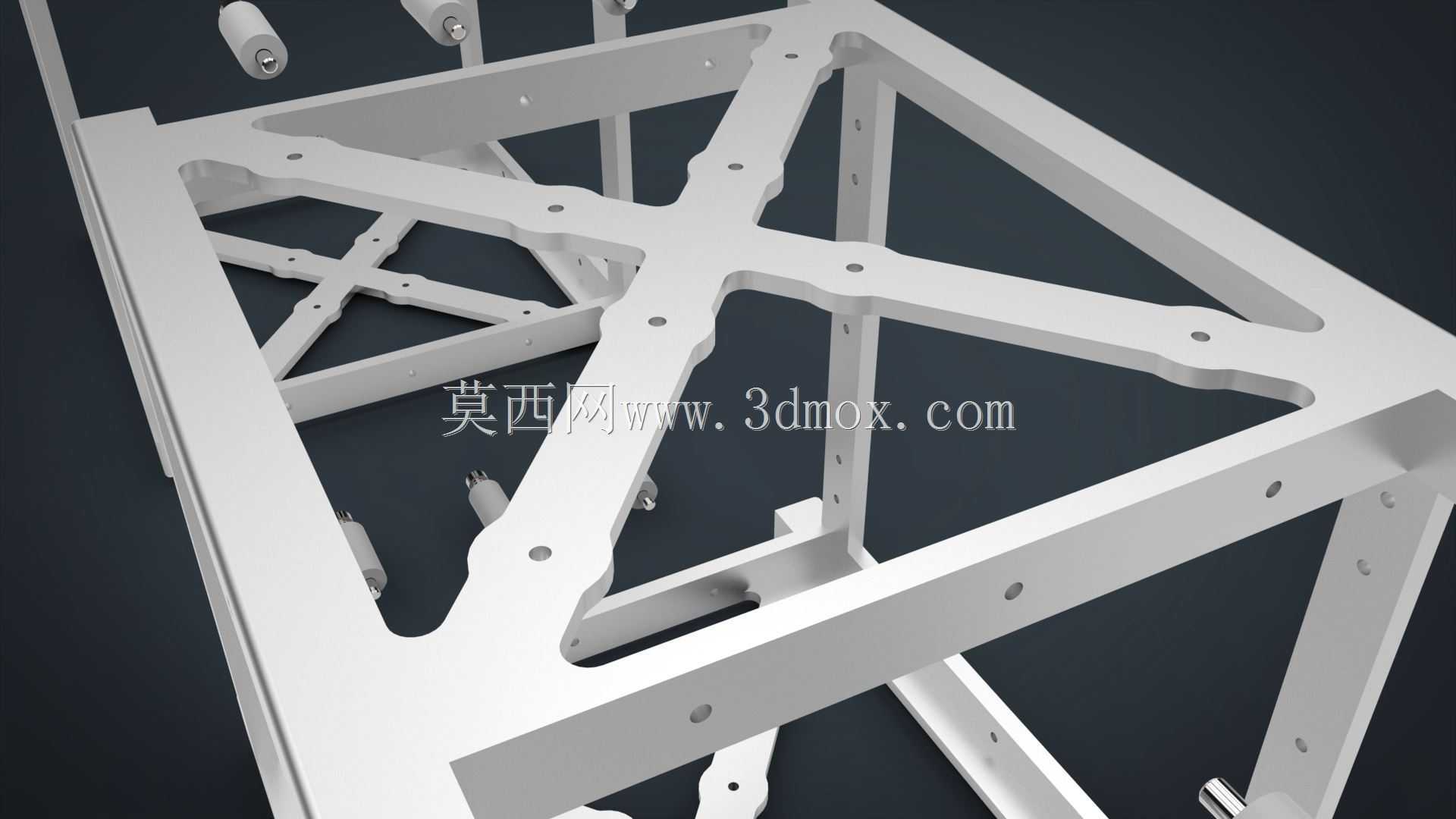

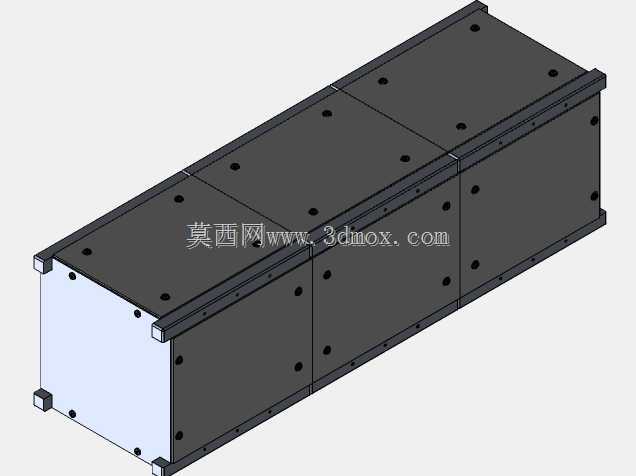

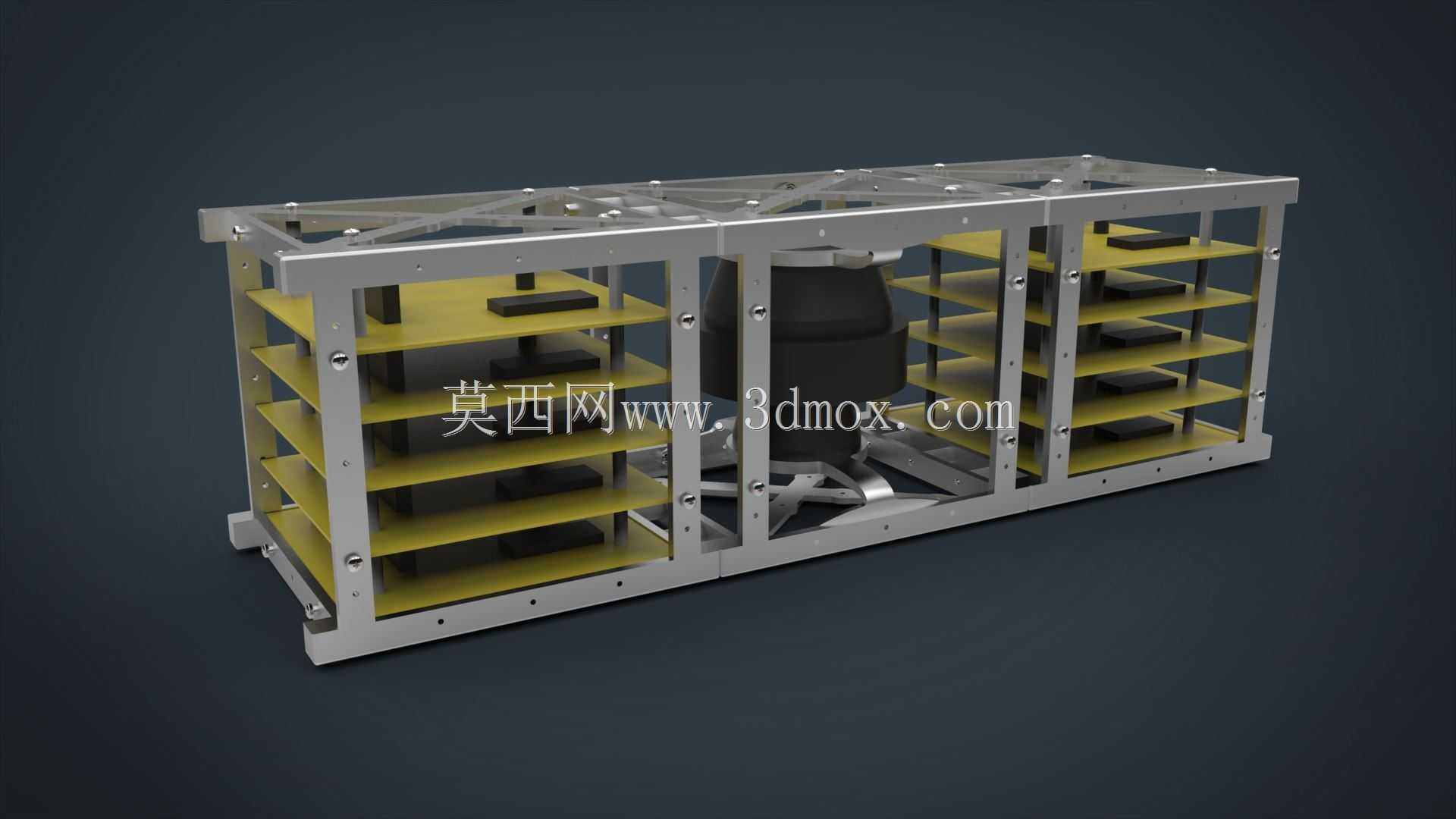

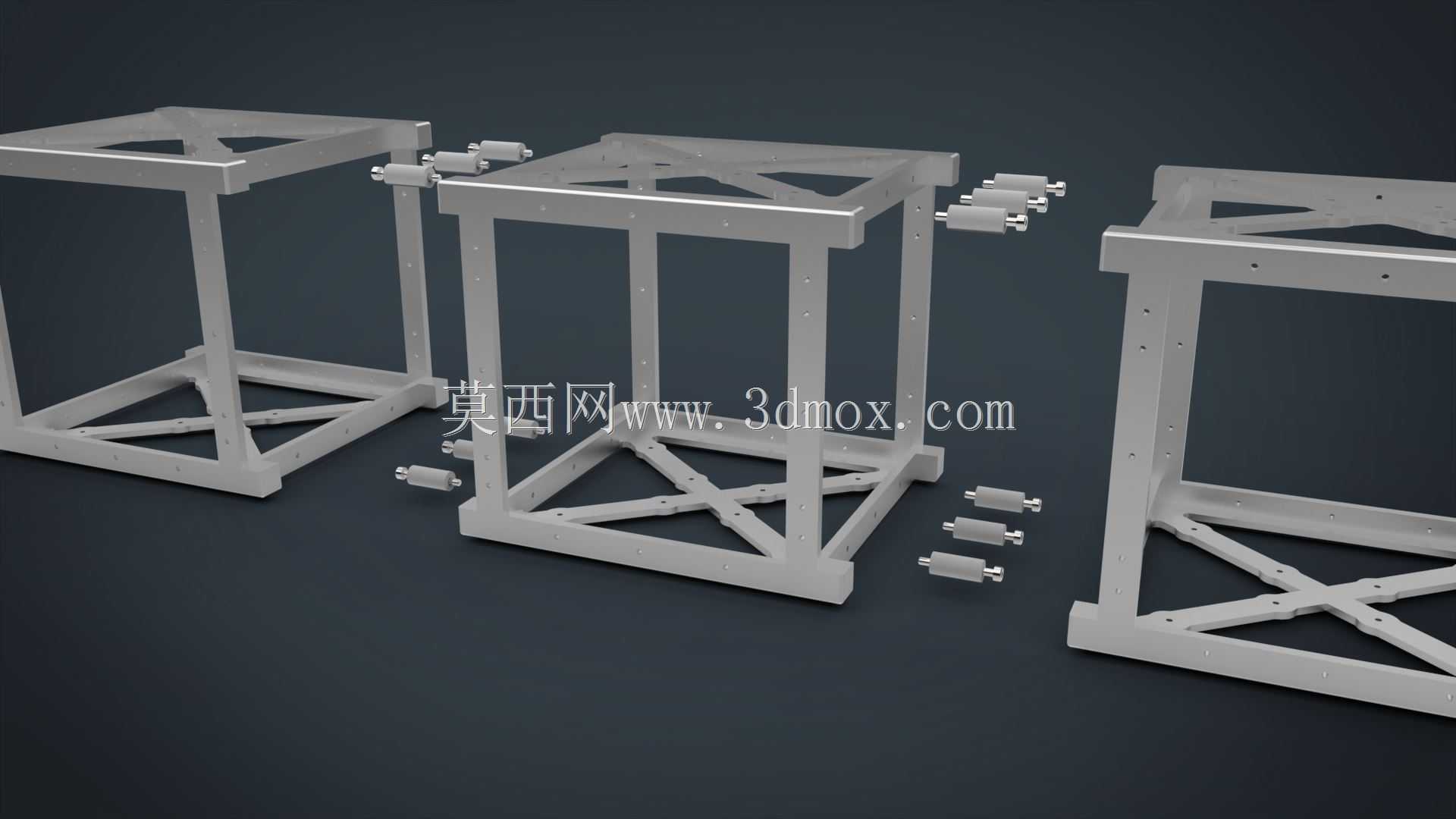

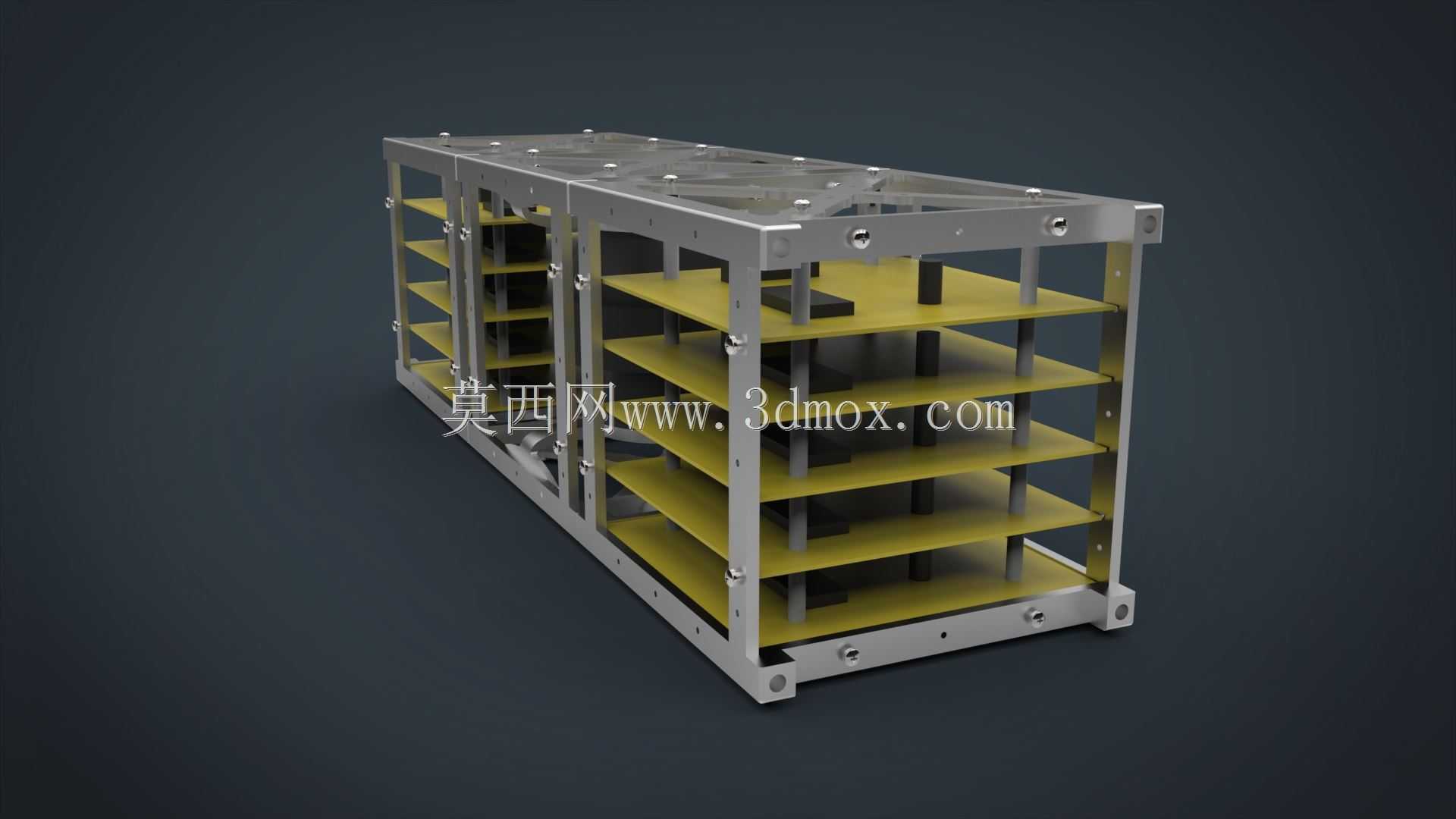

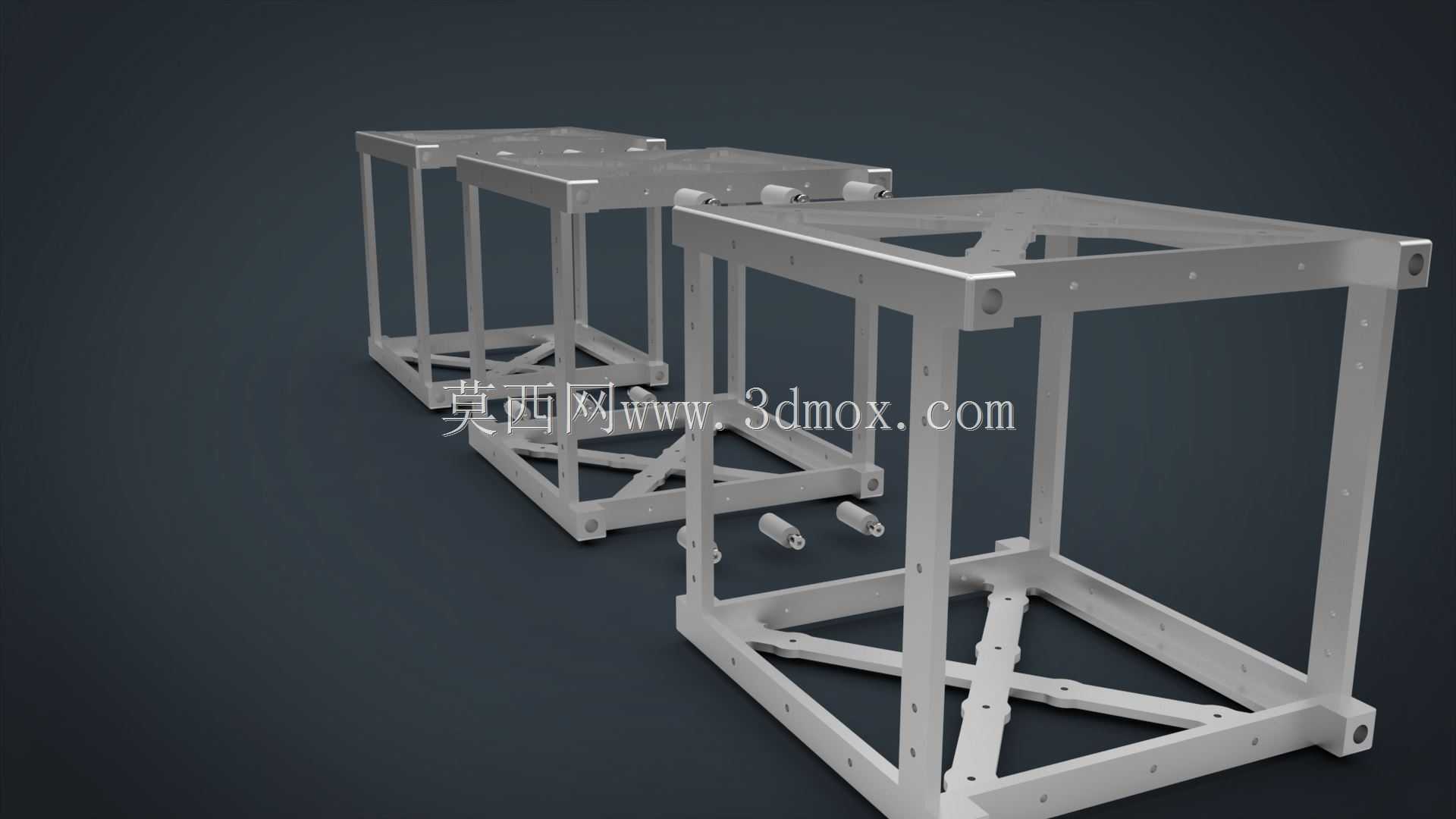

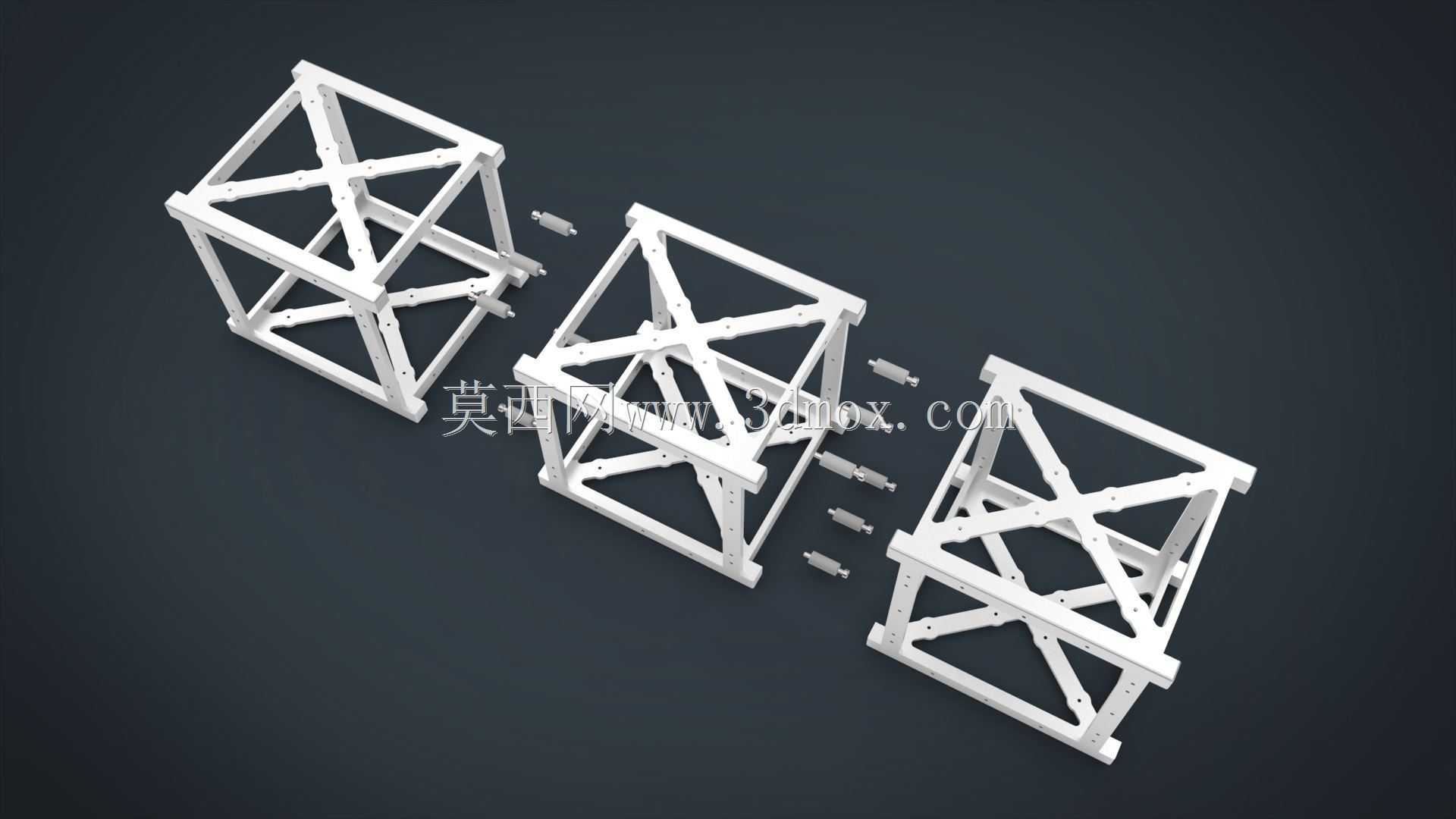

SkeletonSat是一颗可扩展的多用途研究卫星，旨在与当前的CubeSat部署系统配合使用。1U单元可以自行部署，也可以扩展到2U、3U、6U甚至12U系统。Stratasys DMLS的使用允许每个1U骨架组件作为单个零件制造，从而降低了工具和生产成本。我选择了AlSi10Mg铝，因为它具有高强度、良好的热性能和良好的耐腐蚀性。在制造后，它还保持良好的机械加工性能。可使用Stratasys SLS使用尼龙12 PA制造用于将多个装置连接在一起的支架。这使得支架在保持强度的同时重量更小。SkeletonSat在其所有外表面上都有一系列安装点，并且在模块化组件的Z和X表面上有相同的图案。这些安装孔可以钻出间隙，也可以攻丝M2机器螺钉。多个1U骨架用机器螺钉和支架连接在一起，形成3U系统，然后可以用机器螺钉连接，形成6U系统。对于系统扩展，这些安装孔允许使用定制3D打印支架安装各种内部和外部组件。非常开放的设计还意味着单元之间的布线和访问既快捷又方便。1U SkeletonSat重量仅为115克，而带有硬件的3U系统重量仅为357克，不到3U立方体卫星4.0千克极限的9%。SkeletonSat 3U总零件数：3X SkeletonSat22xm2机器螺钉12X支架
