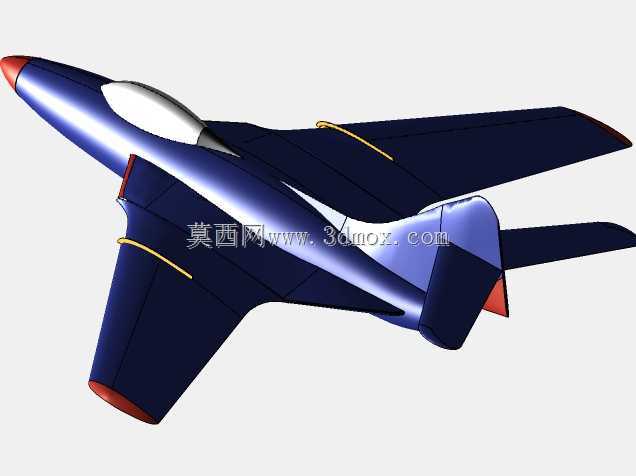

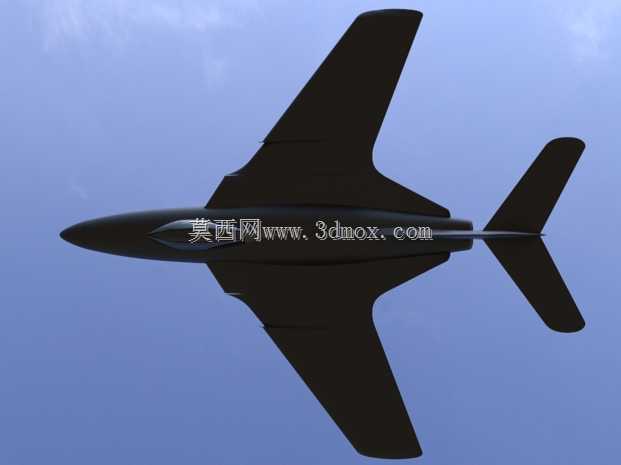

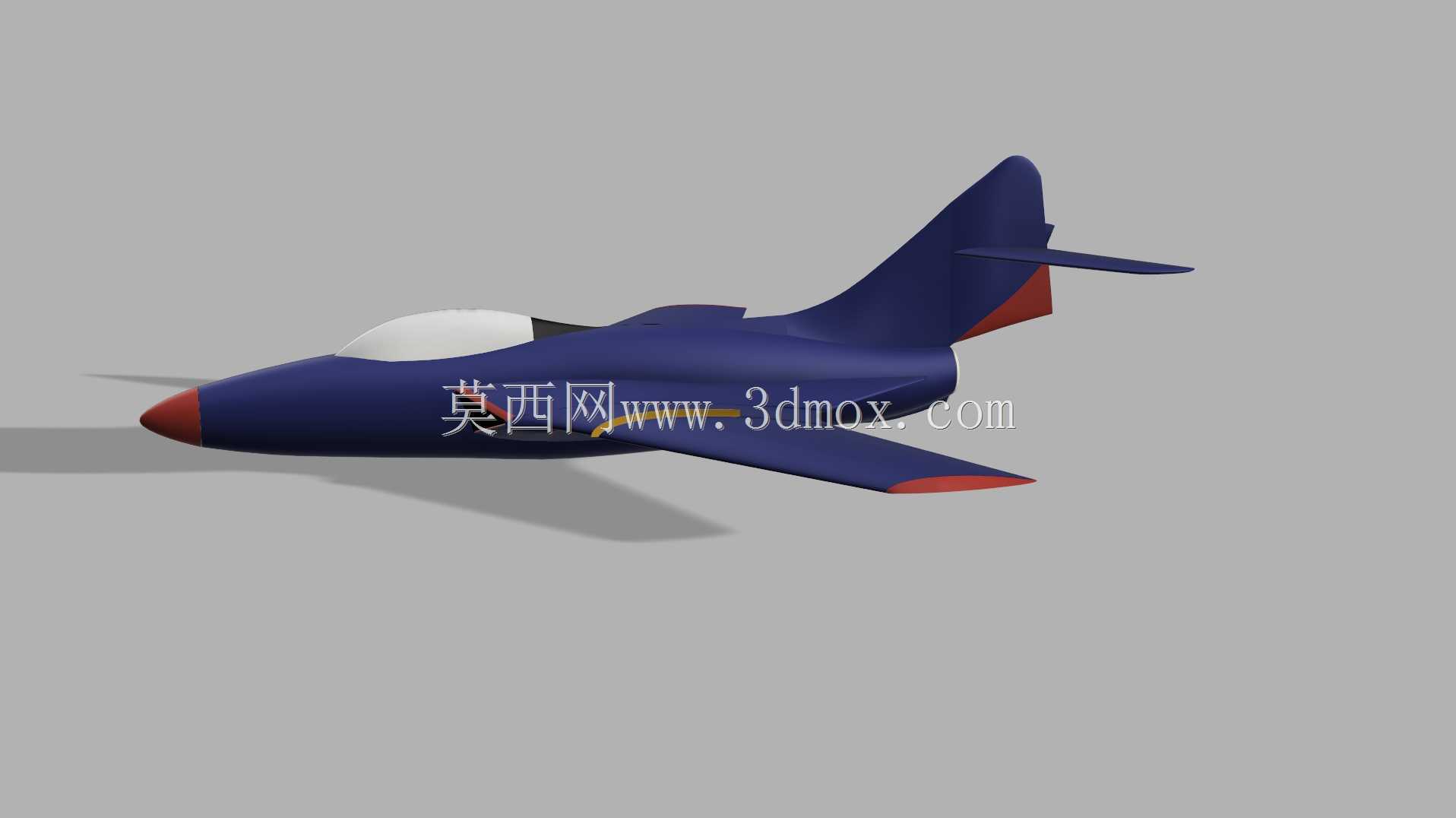

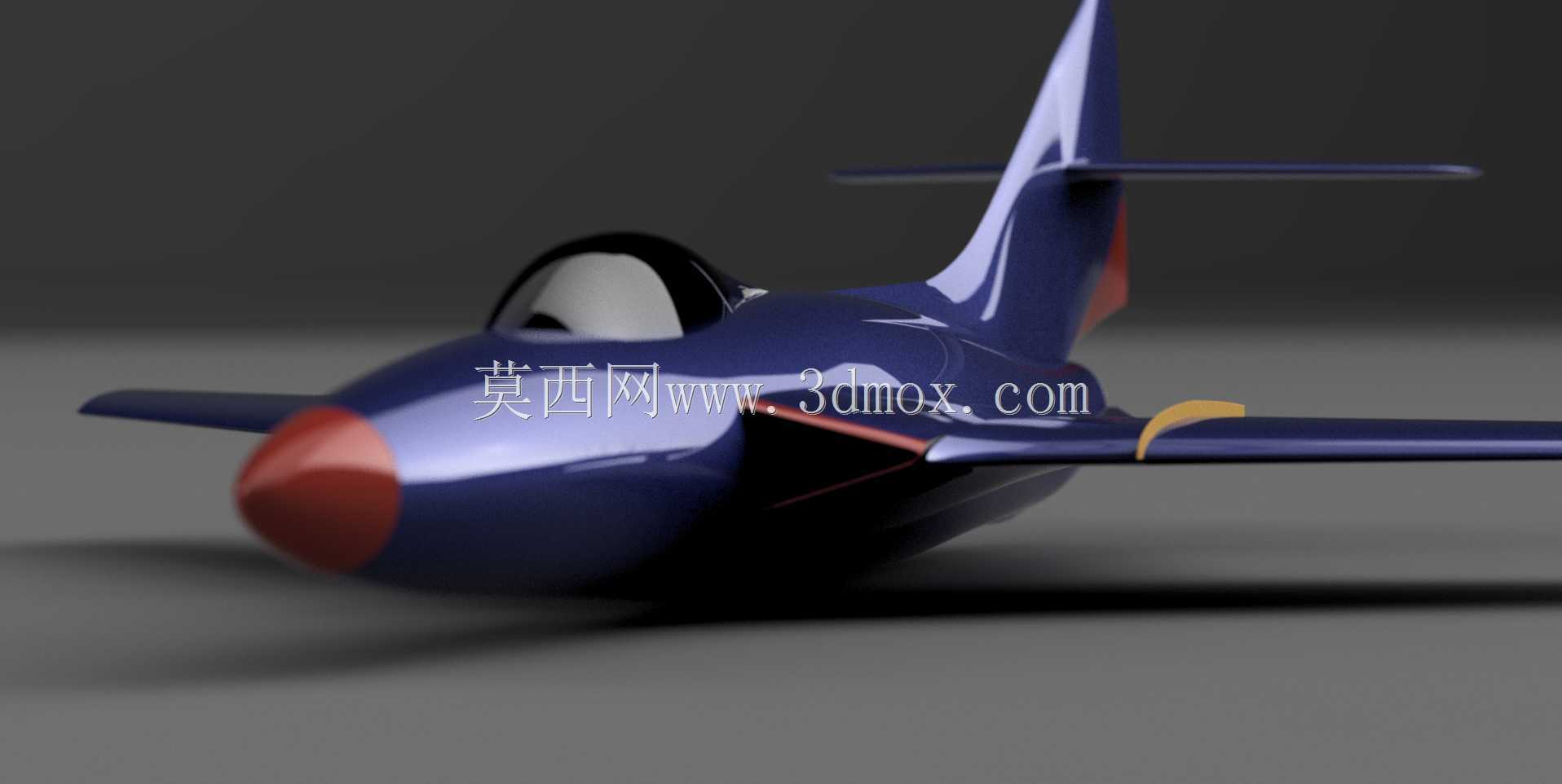

F9F美洲狮后掠翼舰载战斗机外观结构

这款后掠翼喷气式舰载机的三维结构还原，核心围绕舰载作战场景的实际使用需求搭建，首先要明确的是，作为海军航空兵搭载于航空母舰的作战装备，其所有结构设计都要适配航母甲板的有限作业空间，机翼的后掠角度经过反复测算，既能够保证高速飞行阶段的气动效率，又能在甲板系留、机库存放时通过折叠结构压缩横向占用空间，避免挤占其他舰载机的停放与调度区域。从实际作战用途来看，该机承担的任务覆盖舰队防空、近距对地支援两个核心方向，机身内部预留的航炮安装位严格对应4门20毫米机关炮的布置尺寸，炮口的伸出位置、供弹通道的预留空间都和实机结构完全匹配，机身腹部与机翼下方的挂点结构，按照2000磅级弹药的挂载载荷做了结构强化，挂点的接口尺寸、承重边界都符合实际装备的安装要求，能够满足对地打击任务的弹药挂载需求。气动外形设计上，机头的钝形进气道唇口做了圆弧过渡处理，能够在亚音速飞行阶段降低进气阻力，同时避免舰上起降时甲板杂物被吸入发动机的风险；垂直尾翼的高度经过适配调整，既保证航向稳定性，又不会超出航母机库的高度限制；机身尾部的尾喷口结构做了收敛段的细节还原，和早期喷气式发动机的喷口特征完全匹配。座舱部分的水泡形座舱盖视野范围符合舰载机起降的观察需求，飞行员的前向、侧下方视野能够覆盖甲板降落时的参照物观察角度，座舱内部的座椅安装位置、仪表板的倾斜角度都按照实机的人机工程尺寸还原。起落架结构采用了舰载机特有的强化设计，主起落架的减震支柱行程更长，能够承受航母拦阻着舰时的巨大冲击载荷，前起落架带有弹射牵引杆的安装接口，适配航母弹射器的起飞作业要求，尾钩的收放结构、安装位置都严格对应实机的着舰拦阻需求，尾钩放下后的最低高度、摆动范围都符合实际着舰的作业边界。机身表面的蒙皮分块、铆钉线的布置都按照真实战机的制造工艺还原，机翼后缘的操纵面铰链位置、翼刀的安装角度都和实机保持一致，尾翼的操纵面偏转角度范围也做了结构限位还原，能够直观展示各气动舵面的活动边界。对于结构设计从业者而言，这个模型可以用来研究早期喷气式舰载机的结构布局逻辑，理解舰载装备在有限空间、高载荷工况下的设计取舍，也可以作为航空装备科普、作战场景仿真的基础结构载体，其外形尺寸的比例严格按照实机缩放，各部件的安装边界、相对位置都没有出现结构干涉，能够直接用于装配干涉检查、气动外形初步验证等工作。
