NACA0021翼型气动仿真机翼结构

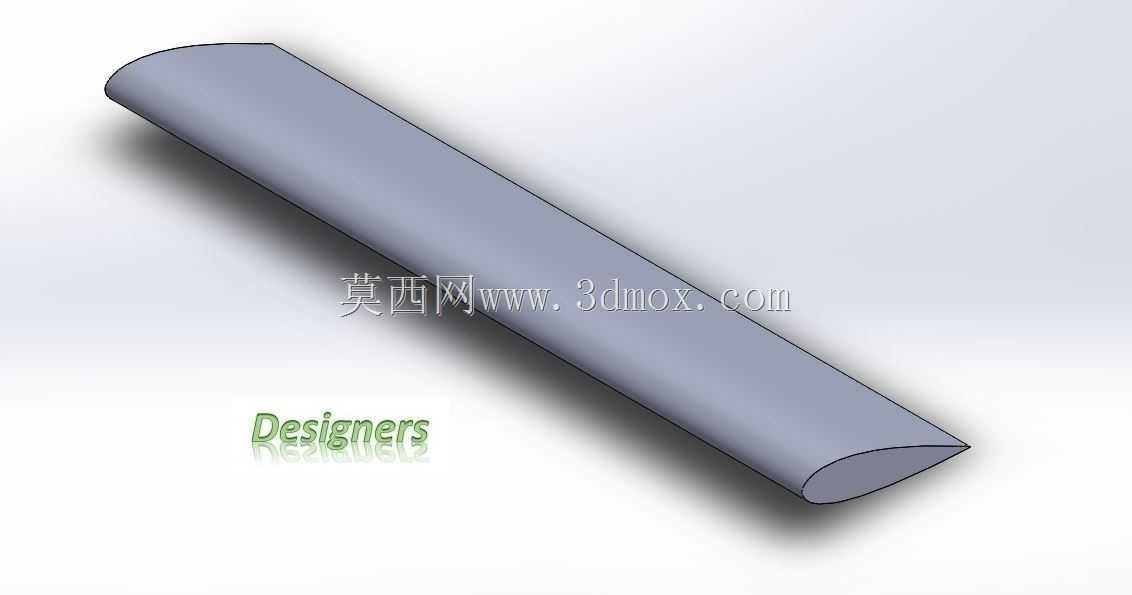

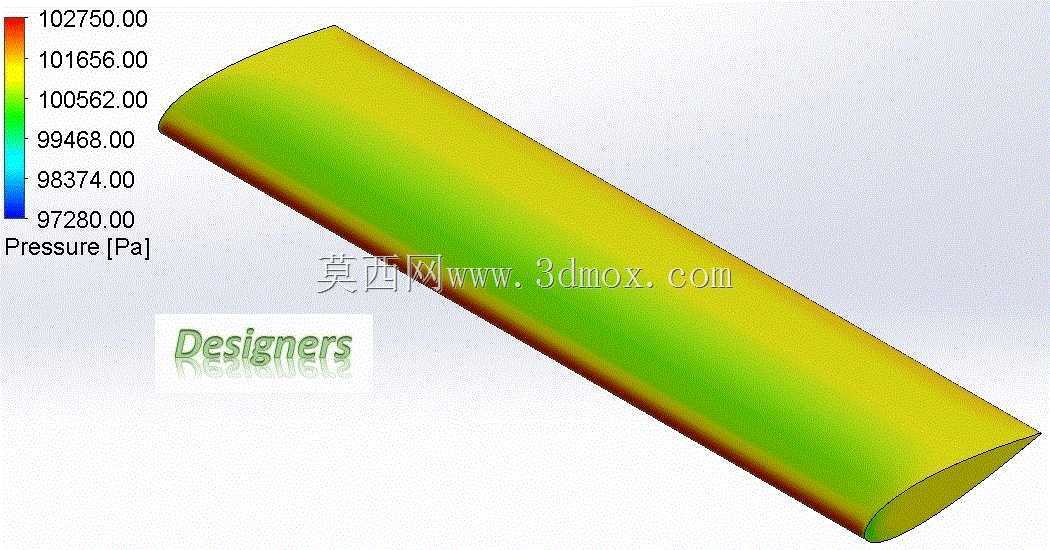

在航空航天领域的低速飞行器研发环节，翼型的选型与气动性能验证是整机设计前期的核心工作，NACA0021作为典型的对称厚翼型，常被应用于小型通用飞机的水平尾翼、垂直尾翼，或是低速无人机的主翼结构，这类翼型在零攻角下阻力系数极低，正负攻角切换时气动特性对称，能够为飞行器提供稳定的操纵力矩，不会因为翼型自身的弯度带来额外的配平阻力。从结构设计逻辑来看，这款机翼模型严格遵循NACA四位翼型的坐标生成规则，翼型最大厚度位于弦长30%位置，相对厚度21%，较厚的翼型内部预留了充足的空间，既可以布置翼肋、翼梁等承力结构，也能容纳燃油箱、操纵舵机的传动机构，在实际装机时，机翼根部需要与机身的翼盒对接，安装边界需要匹配机身侧部的对接框平面，翼展方向的尺寸可以根据整机的展弦比需求进行等比例缩放，不会改变翼型截面的气动特性。模型在构建时已经完成了流体域的划分与边界条件预设，打开模型即可直接运行计算，能够直观呈现机翼表面的压力分布云图，从仿真结果可以看到，在设计攻角范围内，机翼上下表面的压力梯度过渡平滑，没有出现明显的气流分离拐点，能够准确反映翼型的升阻特性，这对于前期快速验证翼型选型合理性、缩短飞行器研发迭代周期有实际帮助。在实际工程应用中，这类带预设仿真的翼型模型，还可以用于高校流体力学课程的教学演示，或是航空爱好者制作航模时的结构参考，建模时保留了翼型的完整曲面特征，没有做过度的简化，既可以直接导入CAM模块生成机翼的加工刀路，用于木质或泡沫材质航模机翼的切削加工，也可以作为基础翼型库的组成部分，为后续的翼型改型、多段翼设计提供基准参照。需要注意的是，这类对称翼型在大攻角下的失速特性较为突然，在实际装机应用时需要结合襟翼、缝翼等增升装置的设计，拓展翼型的可用攻角范围，模型中预留的翼型后缘厚度尺寸，也满足常规舵面铰接结构的安装空间要求，不需要额外对翼型后缘做切削处理，能够直接匹配常规的舵面铰链安装方案。
