RC航模飞翼式小型固定翼飞行器结构

这款飞翼布局的小型飞行器主要面向RC航空爱好者的户外飞行场景，整体采用无尾飞翼构型，取消了传统固定翼的水平尾翼与垂直尾翼结构，将安定面与操纵面整合在主机翼后缘，有效降低了飞行过程中的结构阻力，同时提升了整机的结构刚性。从实际使用场景来看，这类构型的航模适合在开阔无遮挡的郊外场地飞行，较低的诱导阻力特性让它在动力输出有限的情况下也能获得不错的滑翔性能，对新手操控的容错率也比常规尾翼布局的小航模更高。

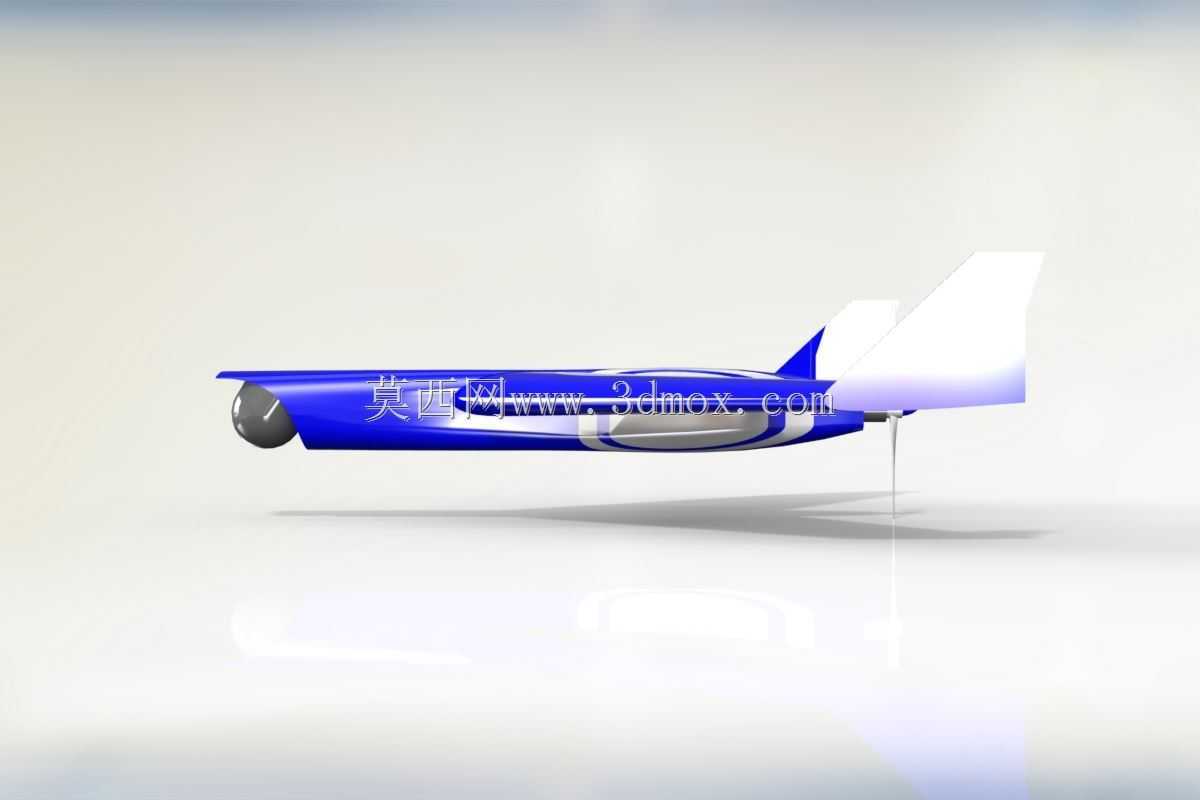

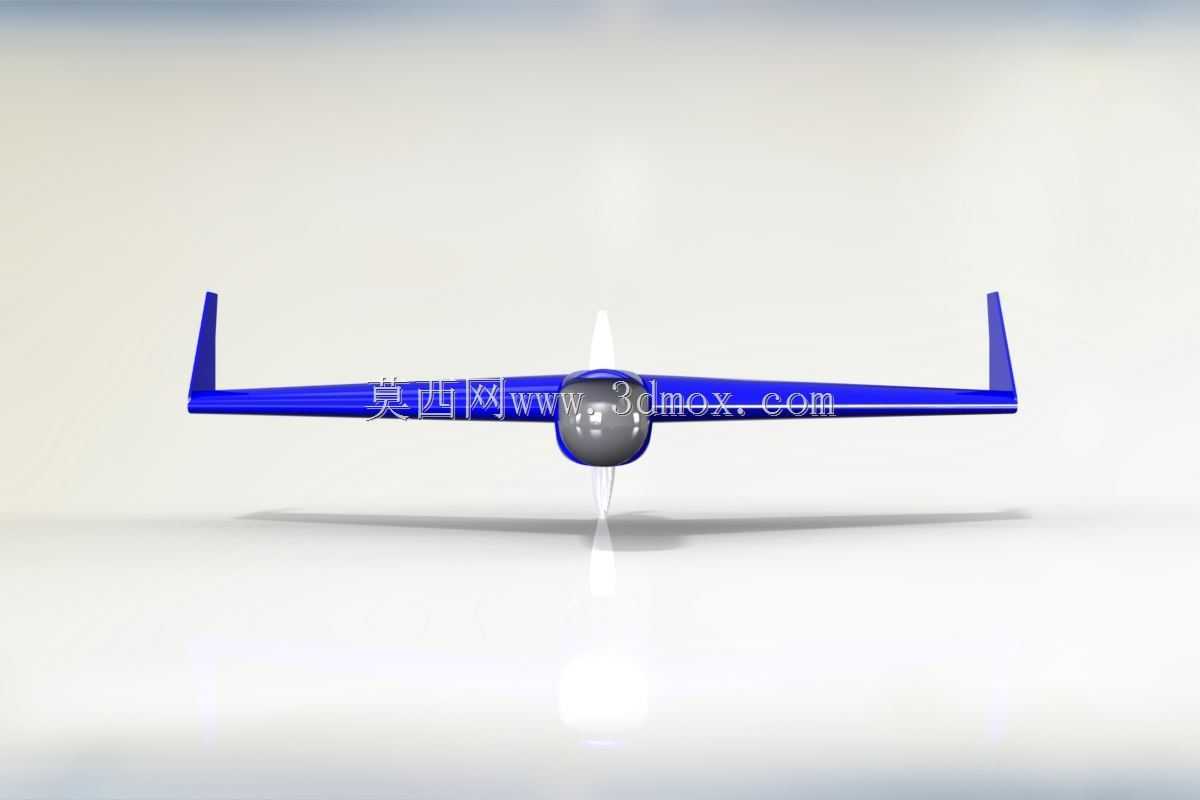

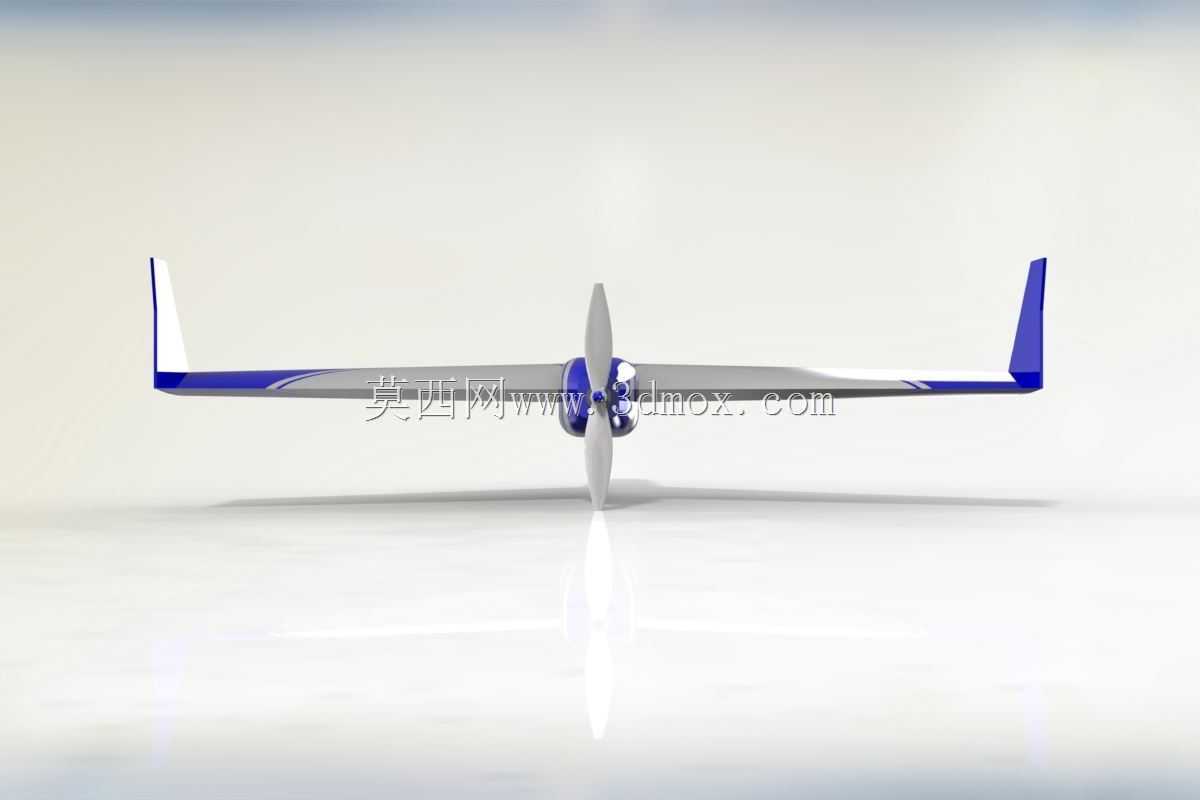

设计过程中首先考虑的是飞行重心的配平，整机的动力单元布置在机身尾部，采用前置拉力式螺旋桨布局？不对，实际模型的螺旋桨布置在机身后上方，电池、接收机等配重部件集中布置在机身前段的舱体内，通过调整配重位置让整机重心落在机翼平均气动弦长的30%左右位置，保证飞行时的纵向安定性，避免出现抬头或低头的配平问题。机身头部设计为圆润的钝头构型，内置配重块同时预留了摄像头的安装空间，可根据飞行需求加装第一视角拍摄组件，不需要额外改动机身主体结构。

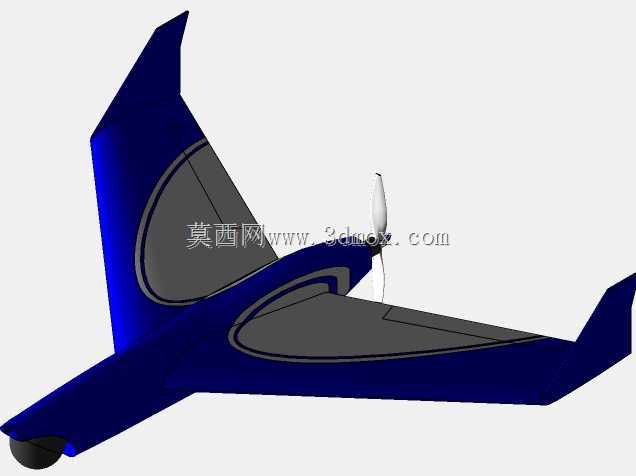

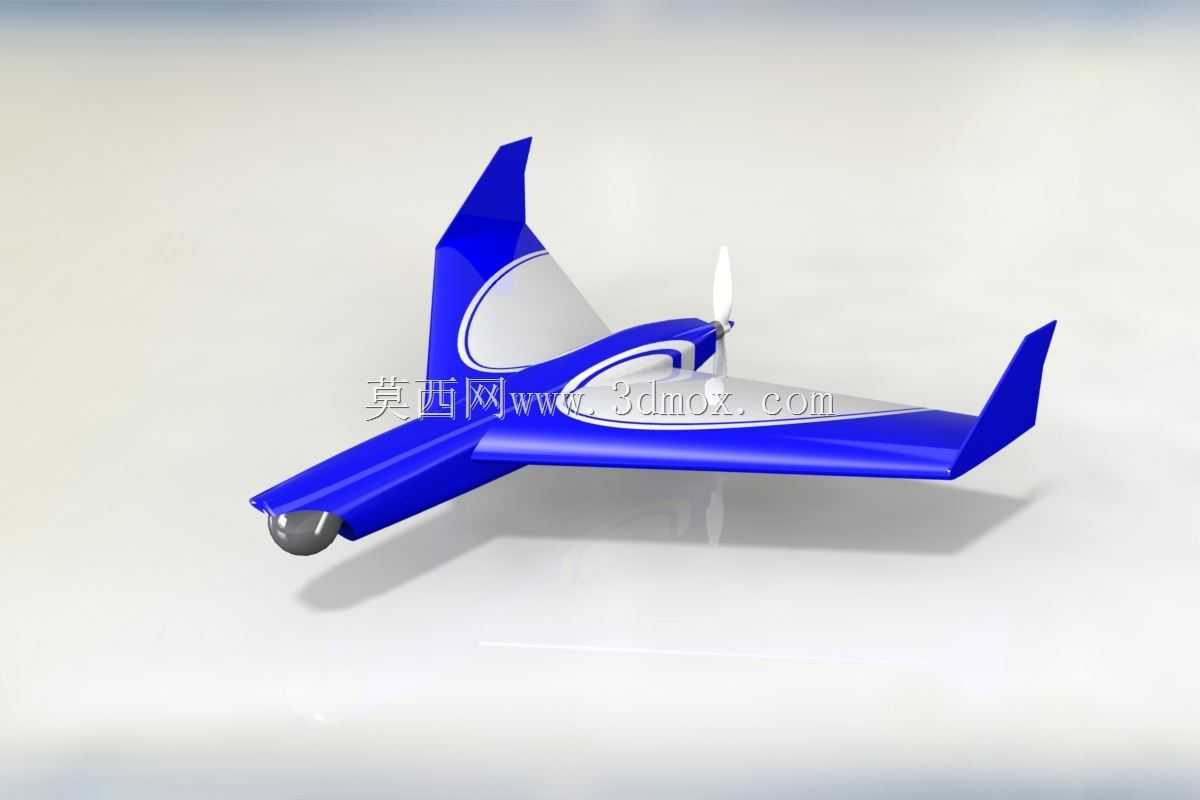

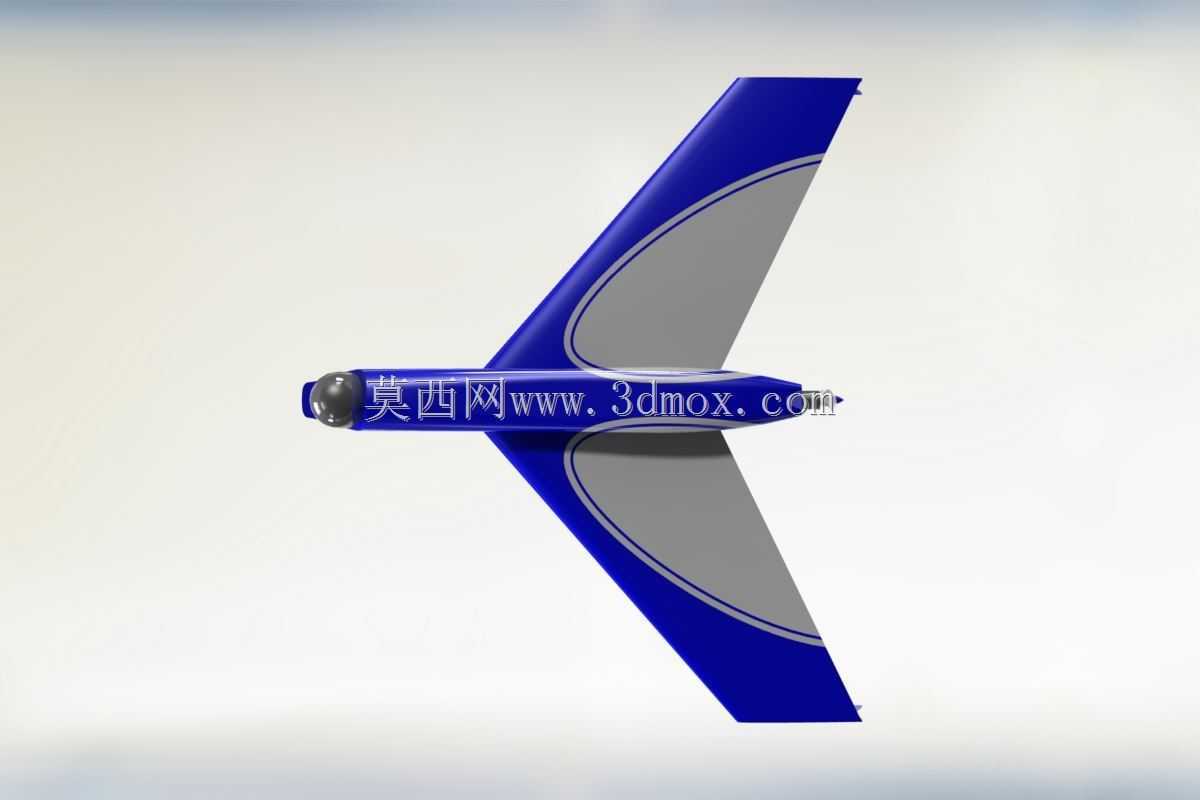

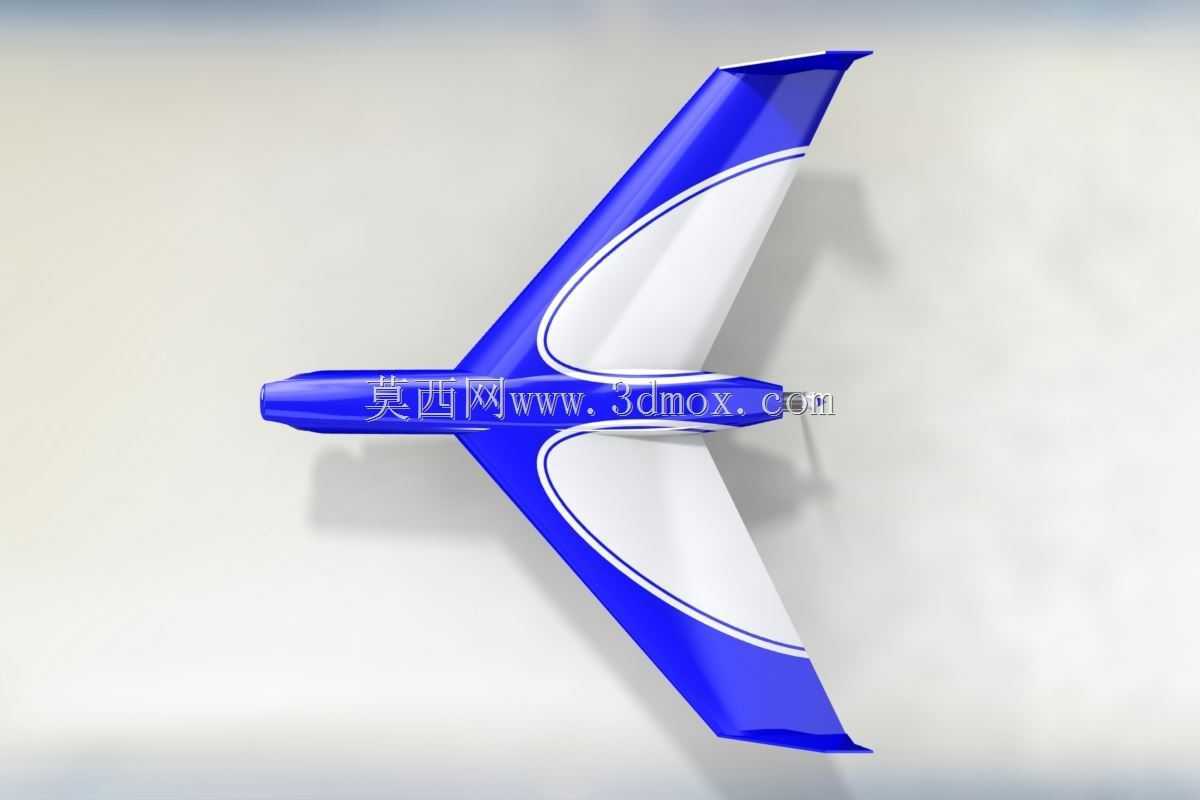

机翼部分采用大后掠角的三角飞翼构型，翼尖处设置了上翘的翼梢小翼，既可以充当垂直安定面维持航向稳定性，又能减少翼尖涡流带来的诱导阻力损失，提升飞行时的升阻比。机翼后缘预留了升降副翼的安装位置，通过两个舵机分别驱动左右舵面，同时实现滚转与俯仰的操纵，不需要额外设置方向舵结构，简化了整机的操纵连杆布局，也降低了结构重量。机身主体与机翼采用一体化融合设计，没有明显的机翼机身衔接棱角，既减少了飞行阻力，也让整机的外观线条更流畅，同时提升了翼身衔接处的结构强度，降落时轻微的擦碰也不容易出现结构断裂的问题。

从安装边界来看，整机翼展控制在适合单人携带的尺寸范围内，不需要拆解就能放入常规的航模携带包中，机身底部设计为平整构型，可在平整的草地或硬质铺装路面上完成滑跑起降，不需要专门的弹射架辅助起飞。动力单元匹配的是小型外转子无刷电机，搭配合适规格的螺旋桨就能提供足够的推力，电池仓的尺寸预留了不同容量锂电池的安装空间，可根据飞行时长需求选择不同重量的电池，通过调整电池在舱内的前后位置就能快速配平重心，不需要额外增加配重块。整机的结构件大多采用轻质泡沫加碳纤维加强杆的组合方式，在保证结构强度的前提下尽可能降低整机重量，提升飞行时的推重比，同时在发生轻微坠机时，泡沫结构可以吸收大部分冲击能量，减少结构损坏的概率，降低日常飞行的维护成本。操纵舵面的铰链采用柔性薄膜连接，不需要复杂的合页结构，既减轻了重量，也能在舵面受到碰撞时自动回弹，避免舵面卡死导致的飞行失控问题。
