带翼梢小翼的轻质航空机翼结构设计

这款机翼结构主要面向小型固定翼无人机、轻型实验类飞行器的气动验证与结构装配场景，在航模研发、小型通航飞行器方案迭代阶段，可直接作为气动布局验证的结构参考，也能为低速飞行器的机翼结构设计提供实体参照。从实际使用场景来看，这类带翼梢小翼的机翼，能够在低速巡航状态下有效削弱翼尖涡流强度，降低诱导阻力，提升飞行器的升阻比，对于长航时小型飞行器而言，能在相同动力配置下有效延长续航时长，同时优化翼尖区域的气流流动状态，减少飞行过程中的翼尖震颤风险。

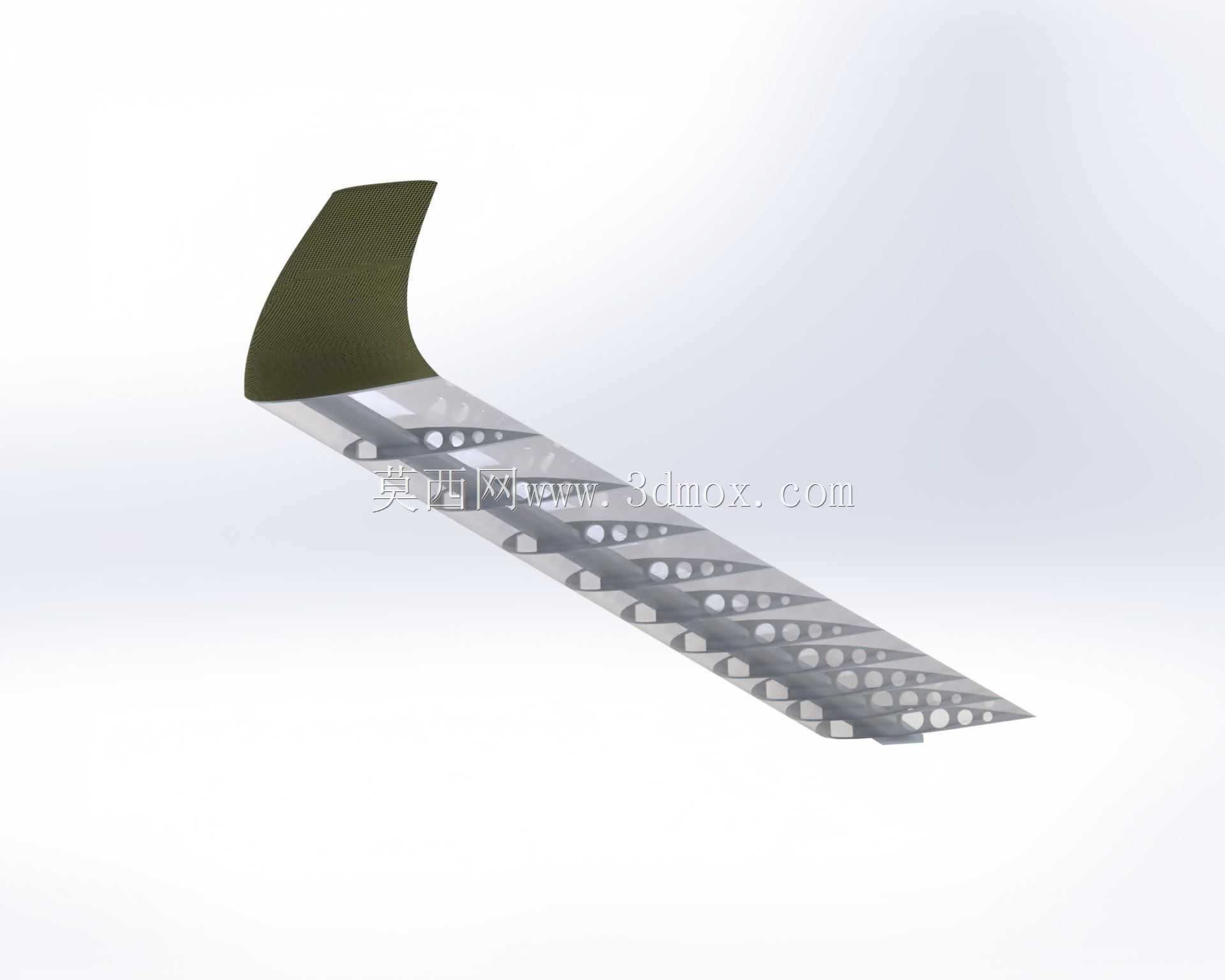

结构设计上，机翼主体采用分段式轻质翼肋作为内部承力骨架，翼肋沿翼展方向等距排布，既能够精准维持翼型的外形轮廓精度，避免飞行过程中蒙皮受气动载荷发生凹陷变形，又能通过镂空减重设计控制整体结构重量，匹配轻型飞行器的载重限制。翼根位置采用20NACA2412翼型，该翼型低速升力特性优异，失速迎角范围宽，适合起降速度较低的轻型飞行器；翼尖位置过渡为NACA0006翼型，厚度沿翼展方向逐步收窄，配合上翘2度的翼梢小翼，能够让机翼展向的升力分布更接近理想的椭圆分布，进一步降低诱导阻力占比。

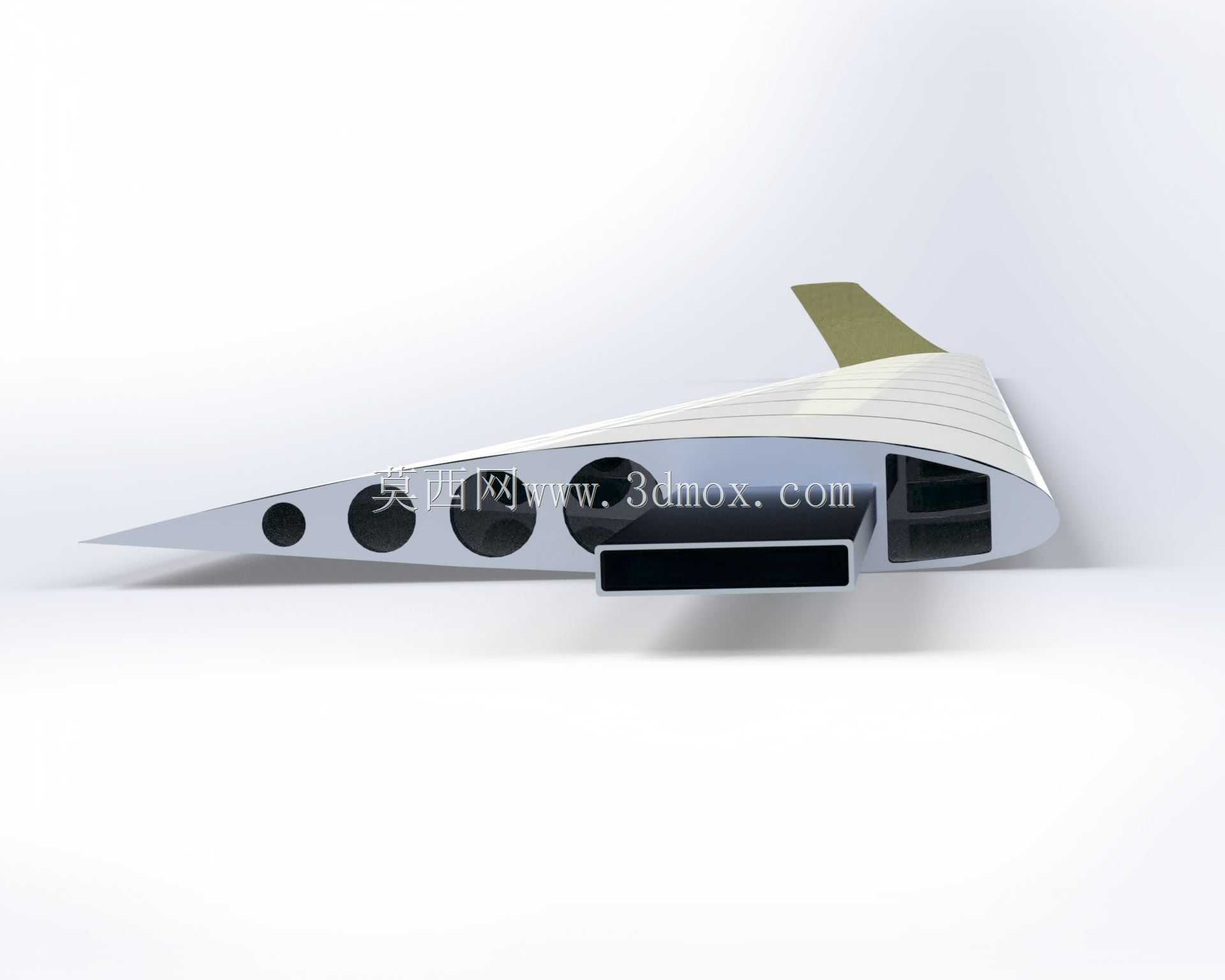

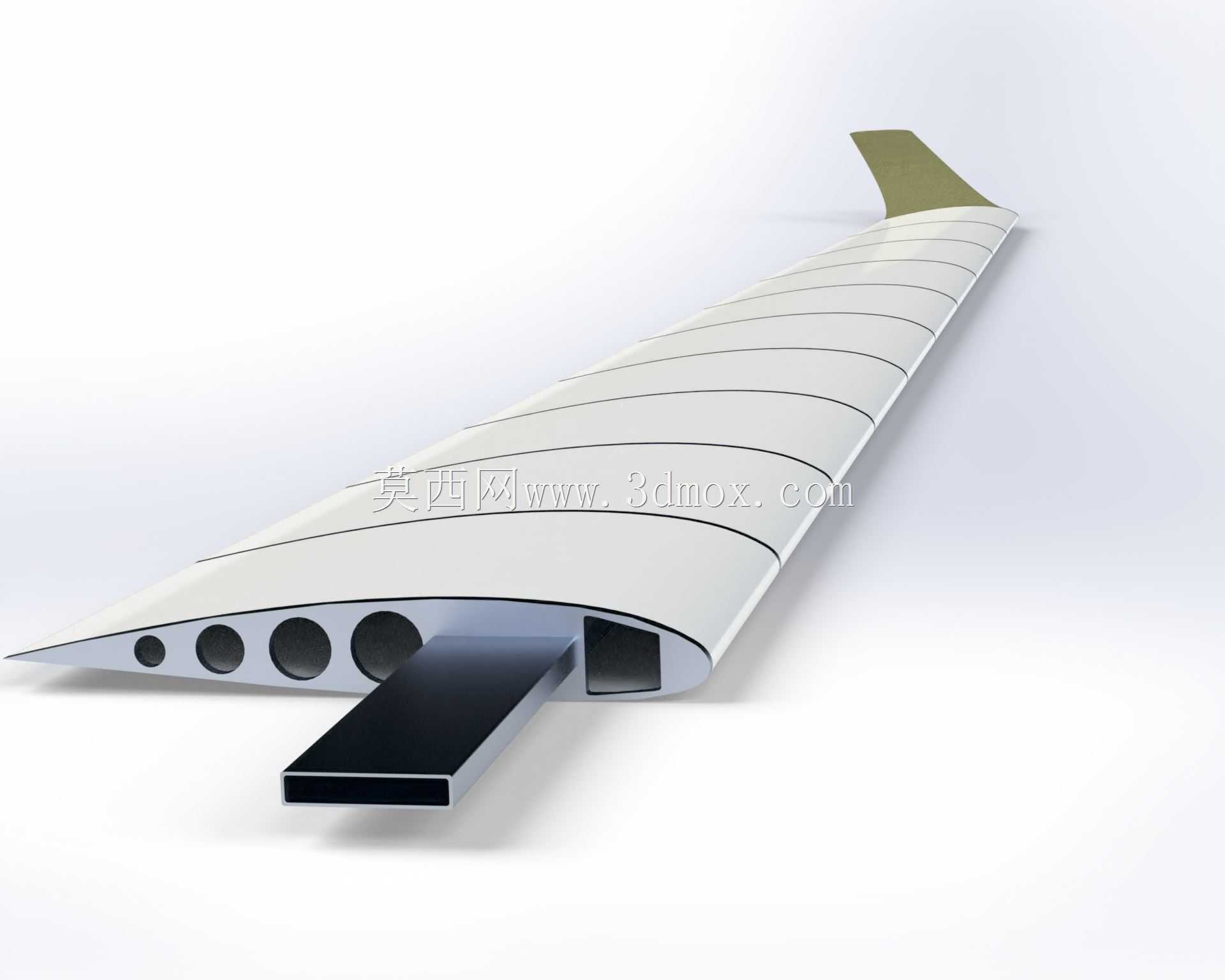

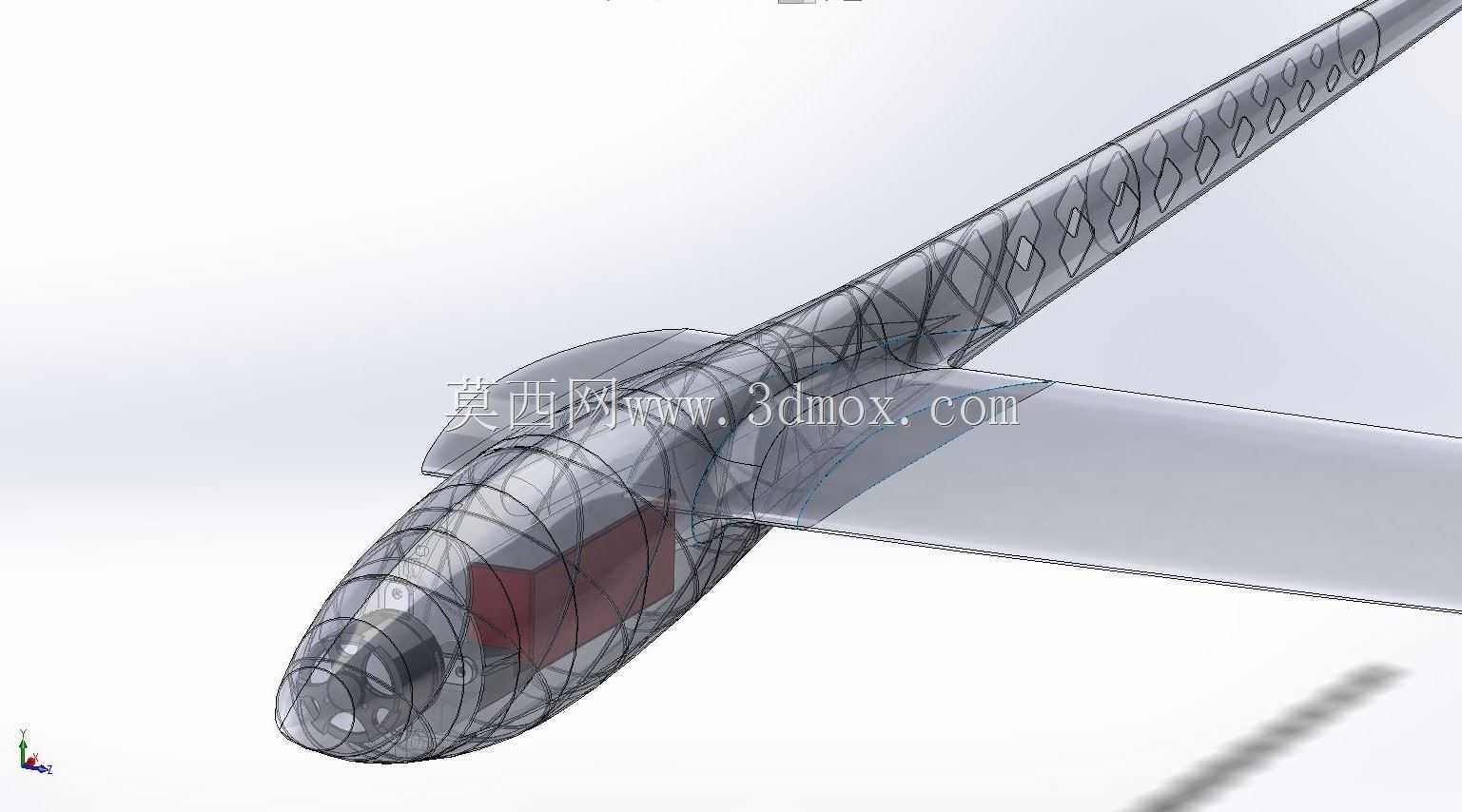

安装边界方面，翼根位置预留了矩形承力插接口，可直接与机身主承力梁进行插接装配，接口位置做了局部加厚处理，能够传递机翼承受的弯矩与剪力，装配时无需对翼根结构做二次切削加工，可直接匹配对应规格的机身主梁。翼梢小翼与主翼采用一体化过渡设计，没有额外的拼接接缝，能够减少装配间隙带来的附加阻力，同时避免小翼与主翼连接位置的应力集中问题。

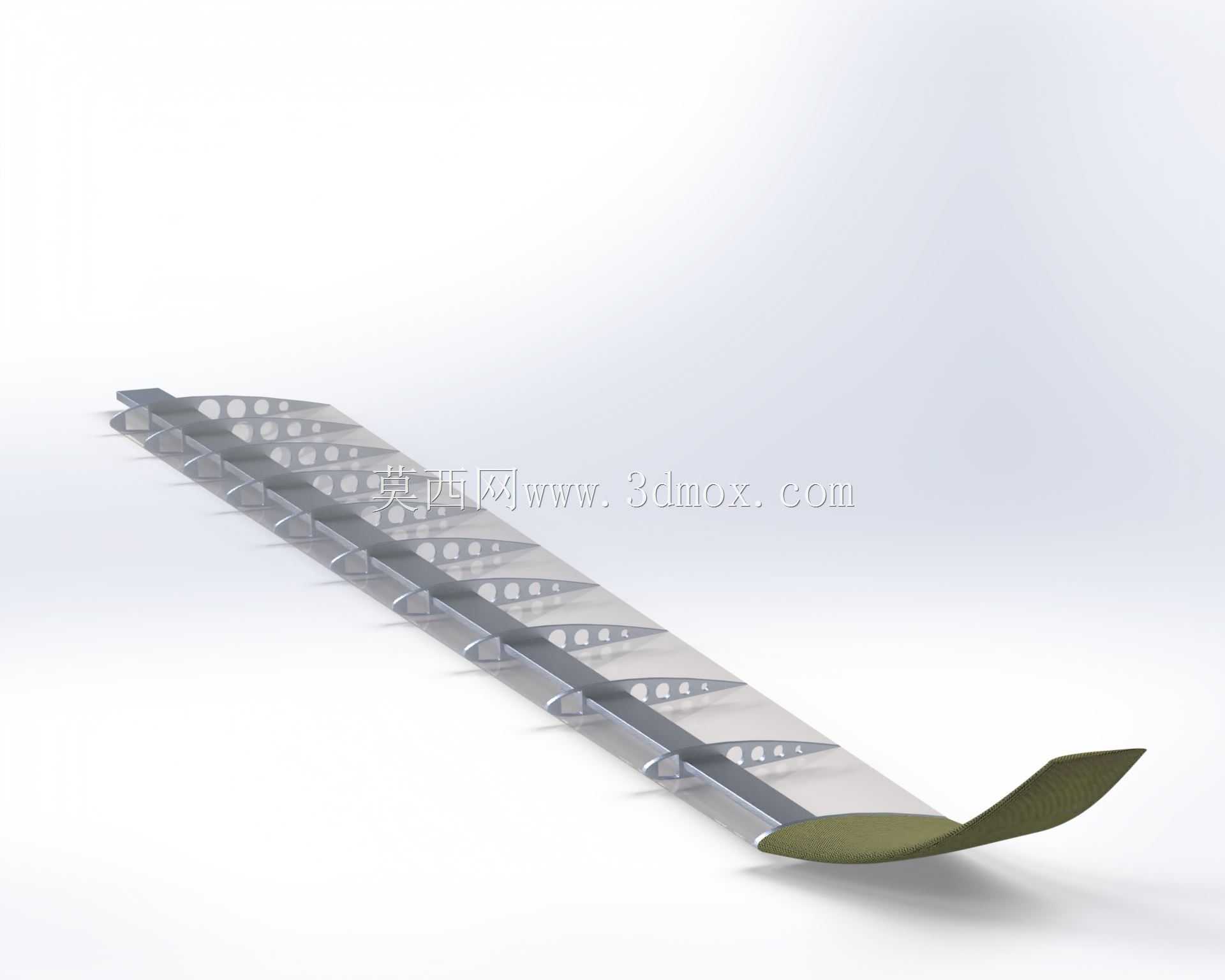

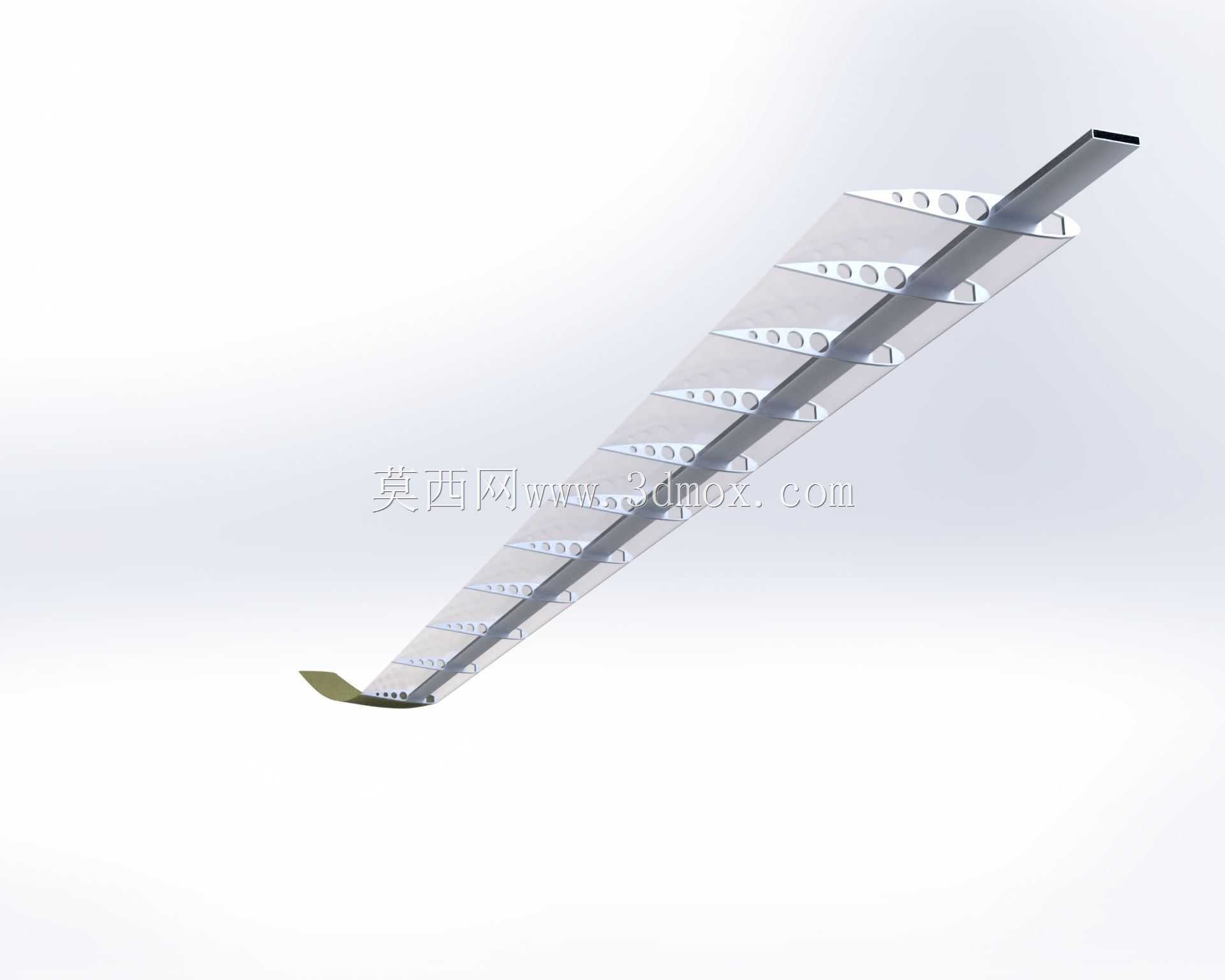

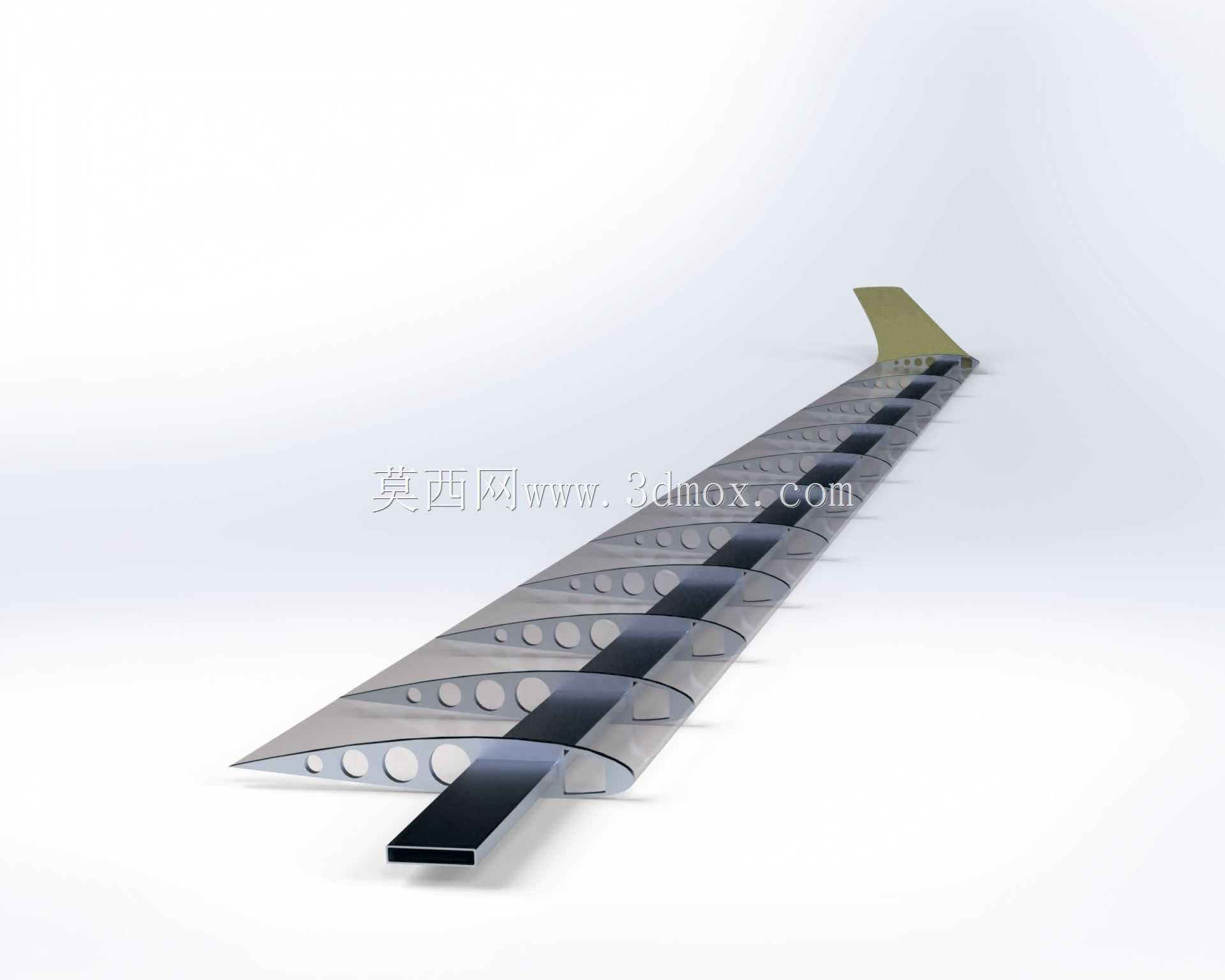

从建模逻辑来看，整个机翼的翼型曲线沿翼展方向做平滑过渡放样，每一段翼肋的轮廓都严格对应所在翼展位置的翼型截面参数，保证气动外形的连续性；内部翼肋的镂空孔位沿翼型弦向排布，在保证结构刚度的前提下最大化去除冗余材料，翼肋与主承力梁的连接位置设置了定位卡槽，装配时可快速完成翼肋的定位固定，减少装配过程中的对位调整工作量。这类结构设计也可作为航空类教学演示的实体模型，帮助学习者理解机翼内部承力结构的排布逻辑、翼型沿展向的变化规律，以及翼梢小翼的实际作用原理，在结构设计教学、气动原理演示场景中也具备较高的参考价值。
