户外安保执勤瞭望警戒岗塔结构设计

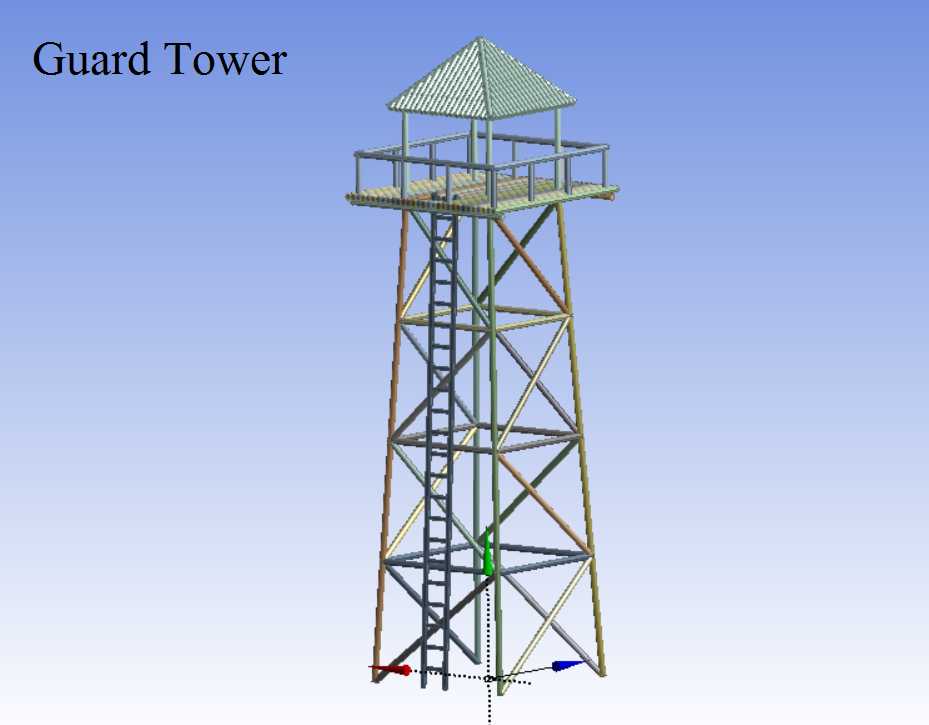

这类钢架结构警戒岗塔，多部署在厂区周界、仓储园区、边境管控点、大型活动临时管控区、林场防火观测点这类需要高空视野覆盖的场景，核心作用是为执勤人员提供无遮挡的高位观测点位，弥补地面巡逻的视野盲区，同时也可作为临时警戒的制高点，配合周界监控系统完成全域覆盖。从结构设计逻辑来看，整体采用桁架式钢架承重体系，主立柱选用等边角钢拼接成格构式承重柱，柱间交叉斜撑采用小规格角钢做拉结，既保证整体结构的抗风载、抗侧移能力，又能最大限度降低自重，减少基础施工的载荷要求。塔身中部设置直爬梯作为上下通道，爬梯踏步采用防滑花纹钢板弯折成型，爬梯两侧设置防护扶手，爬梯与主立柱每间隔一段距离做刚性拉结，避免人员攀爬时爬梯产生晃动。顶部执勤平台采用型钢焊接成框架，满铺防滑钢板作为站人基面，平台四周设置1.2米高的防护栏杆，栏杆下部设置15厘米高的挡脚板，防止执勤时随身工具、物品坠落。平台顶部设置四坡锥形防雨顶棚，顶棚采用彩钢板覆盖，框架用薄壁方管焊接，既可以为执勤人员遮挡日晒雨淋，也不会过多遮挡观测视线。设计时需要重点考虑安装边界条件，这类岗塔的基础一般采用四个独立混凝土支墩，支墩预埋地脚螺栓与塔脚法兰盘连接，安装前需要确认场地地面承载力满足要求，塔体安装完成后需要做垂直度校准，侧向倾斜量不能超过塔高的千分之一，避免长期受侧向风载产生结构疲劳。平台的额定承载能力按照同时容纳2-3名执勤人员，搭配放置应急通讯设备、观测器材的载荷设计，整体结构的抗风等级按照内陆地区10级阵风、沿海地区12级阵风的标准做加强设计，不同应用场景可以调整主型材的壁厚，比如在高海拔强风区域，会适当加大主立柱的角钢规格，加密斜撑的布置间距。爬梯的踏步间距控制在30厘米以内，符合人体工程学攀爬要求，避免执勤人员上下时体力消耗过快。顶棚的排水坡度设置在15度左右，保证降雨时可以快速排走积水，不会在顶棚产生积水载荷。平台的防护栏杆做满焊处理，焊缝高度不小于较薄焊件的厚度，栏杆的水平承载力满足每米1千牛的要求，防止人员倚靠时出现变形。
