多层托盘仓储货架结构设计方案

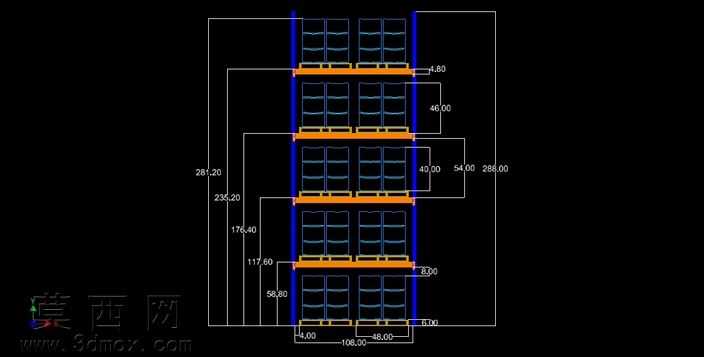

本作品为多层托盘仓储货架的三维结构设计，建模过程严格遵循仓储物流行业的常规设计规范，采用自底向上的建模逻辑完成整体装配搭建。首先完成货架核心构件的参数化建模：竖向立柱采用等截面型材结构建模，按照设计的层高间距预留托盘横梁的安装卡位，建模时精准还原立柱的截面轮廓与卡位的尺寸公差，保证后续装配的契合度；横向托盘承载横梁采用抱扣式连接结构建模，每一层的横梁对应托盘的放置宽度设置合理的支撑跨度，建模时对横梁与立柱的连接节点做了细节还原，清晰呈现卡位咬合的装配关系，确保结构受力传递路径清晰可查。层板部分采用标准托盘适配的支撑结构建模，每一层可同时放置两列标准仓储托盘，托盘模型按照通用工业托盘的尺寸比例搭建，放置位置与横梁支撑区域完全对齐，还原真实仓储场景下的货物承载状态。建模过程中对所有构件的尺寸做了精准的参数标注，整体货架总高度、各层层高、立柱间距、横梁外伸尺寸、托盘放置间隙等关键尺寸均在模型中做了清晰的尺寸线标注，方便后续加工生产时直接提取尺寸参数。材质设置上，竖向立柱赋予深蓝色金属喷涂材质，横向承载横梁赋予橙色警示喷涂材质，托盘采用深灰色工程塑料与木质结合的材质表现，通过材质区分清晰呈现不同构件的功能属性，渲染时采用正交工程视图视角，避免透视变形对尺寸读取的干扰，整体画面清晰规整，符合工程设计图纸的展示要求。设计思路围绕高密度仓储存储需求展开，采用六层竖向排布的结构形式，在有限的占地面积内最大化提升垂直空间的存储利用率，各层层高根据常规仓储货物的堆码高度做差异化设置，既满足不同高度货物的存储需求，又避免空间浪费；整体结构采用对称式布局，左右两侧的立柱与横梁完全对称，保证货架整体的受力均衡，提升结构的稳定性与承载能力，连接节点采用无螺栓快装卡位结构设计，既简化现场安装流程，又保证结构连接的可靠性，可广泛应用于工业仓库、物流中转仓等场景的托盘货物批量存储，模型结构完整，尺寸标注清晰，可直接用于结构校核、施工指导与仓储方案规划使用。
