导轨安装式凸轮锁紧快拆扶手夹结构

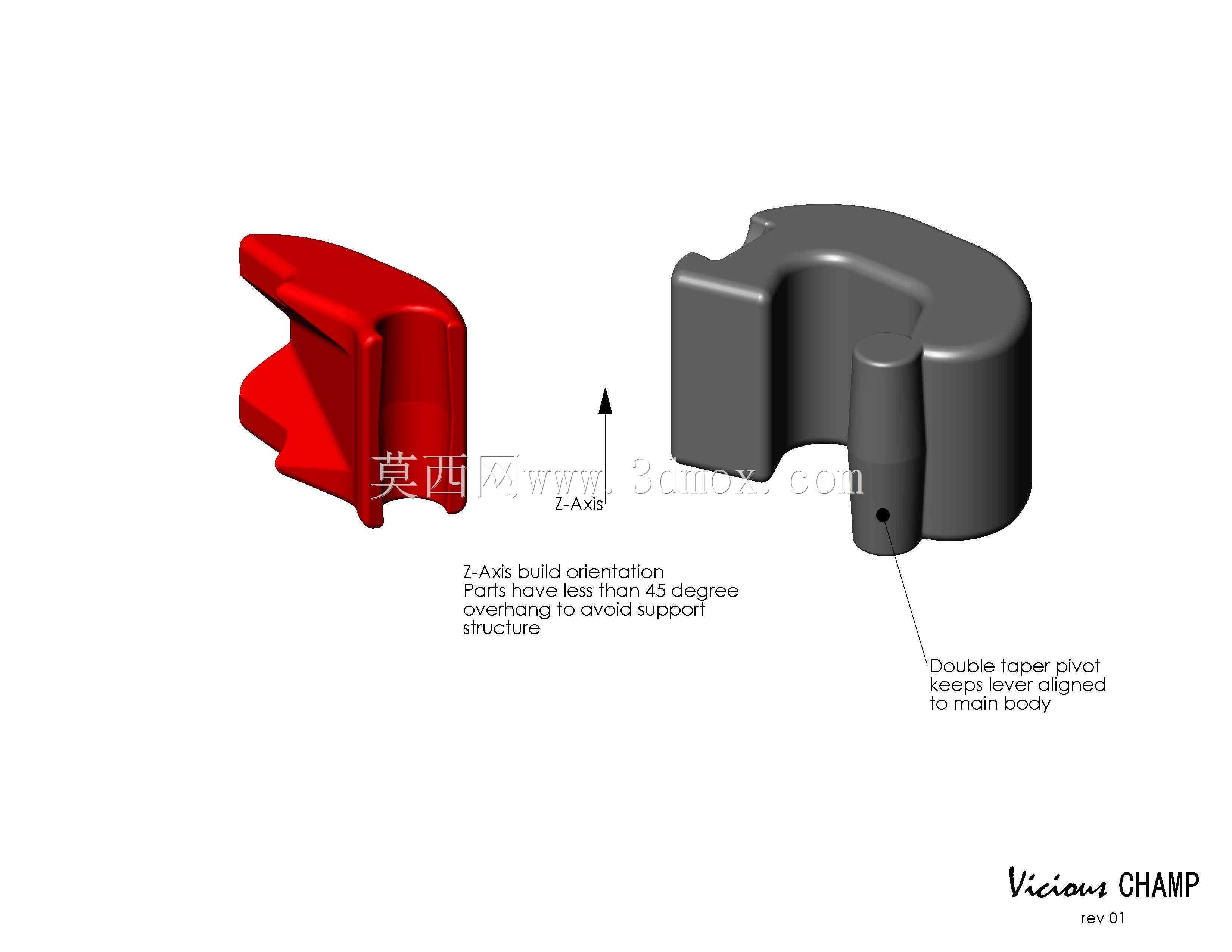

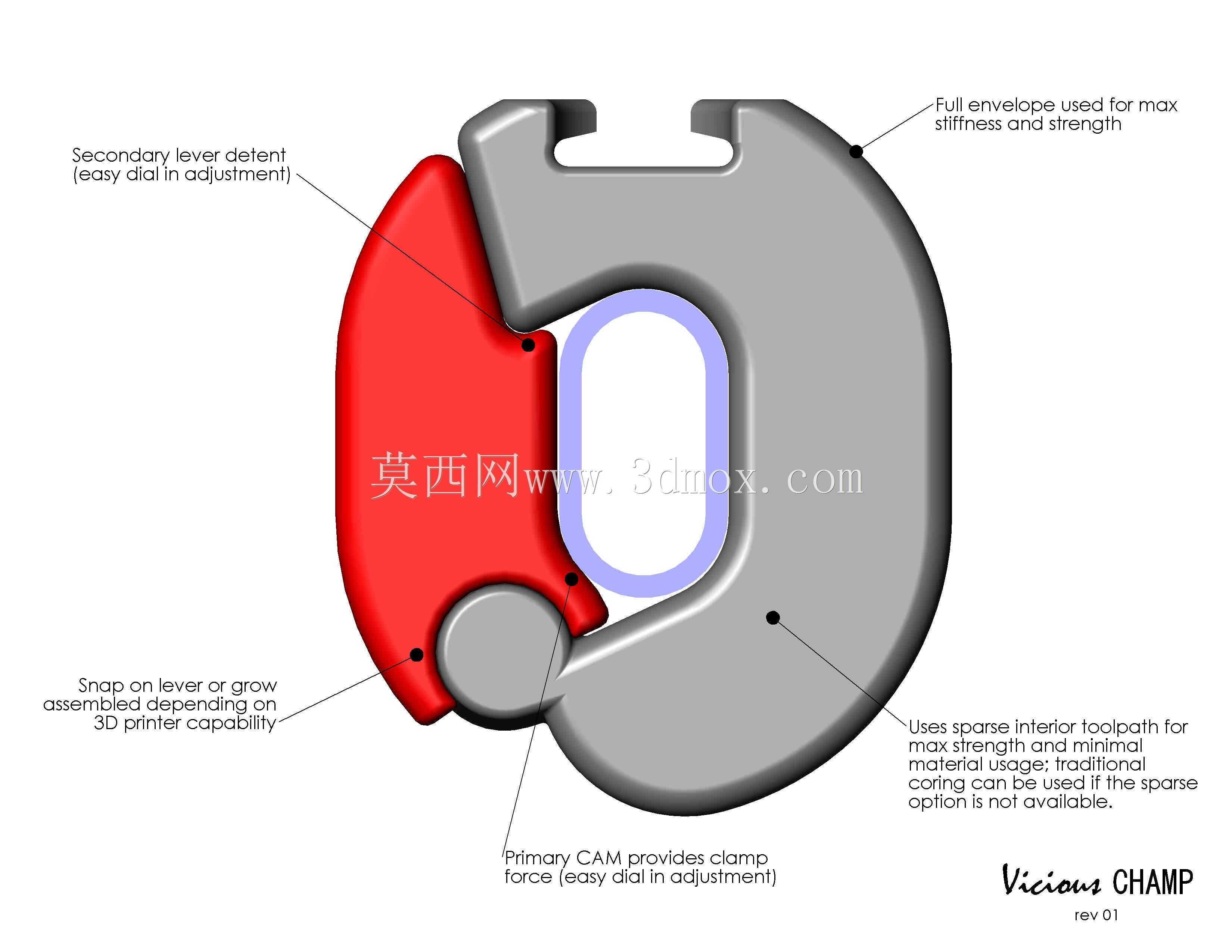

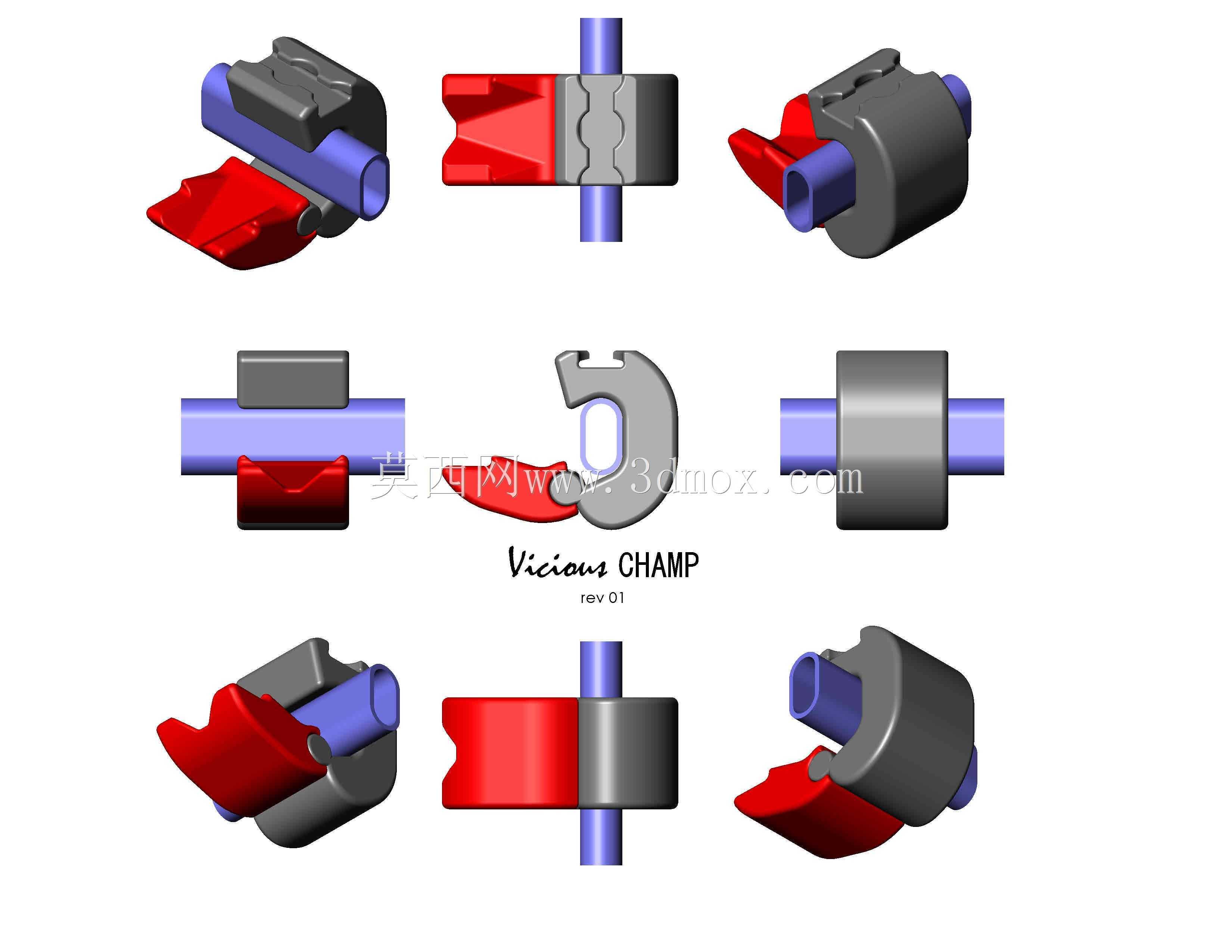

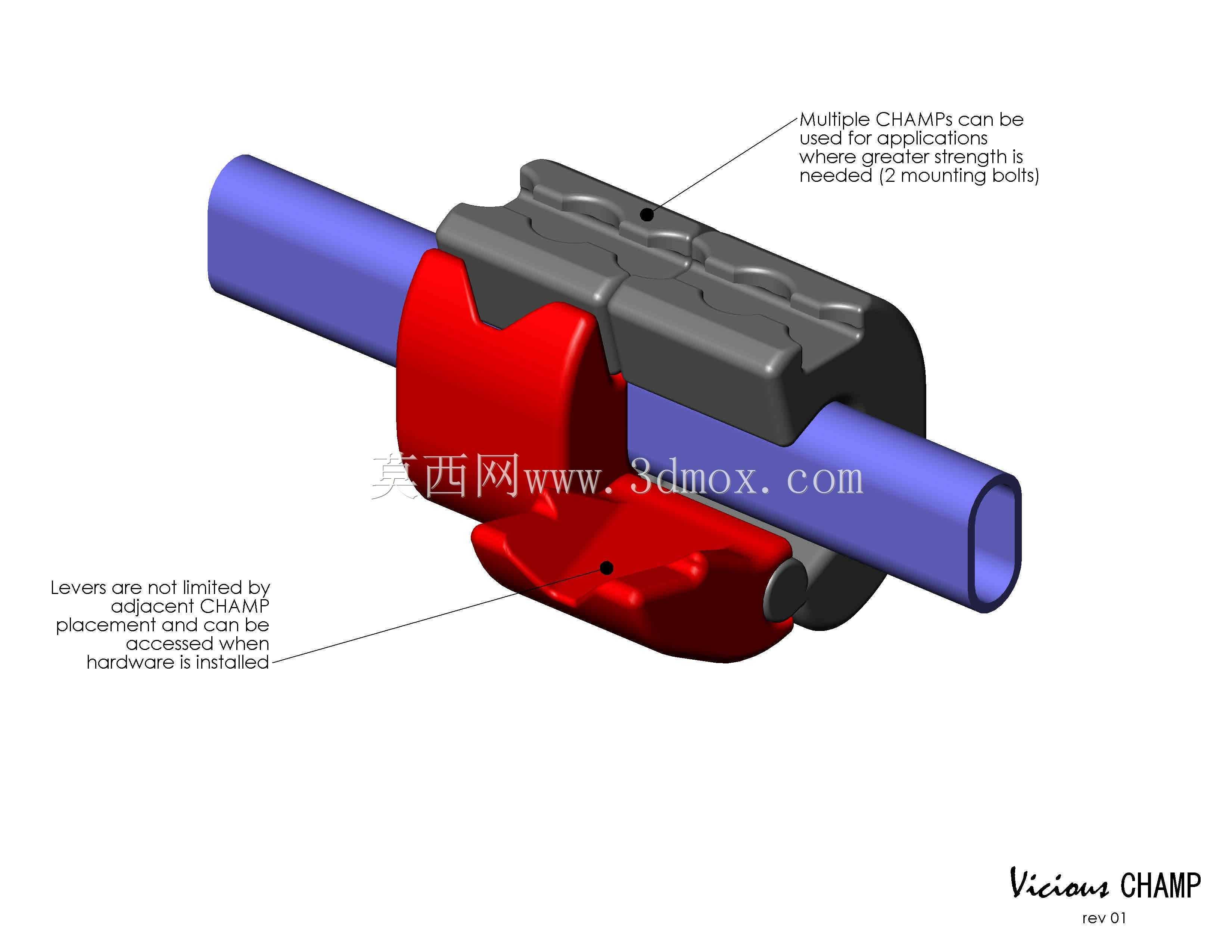

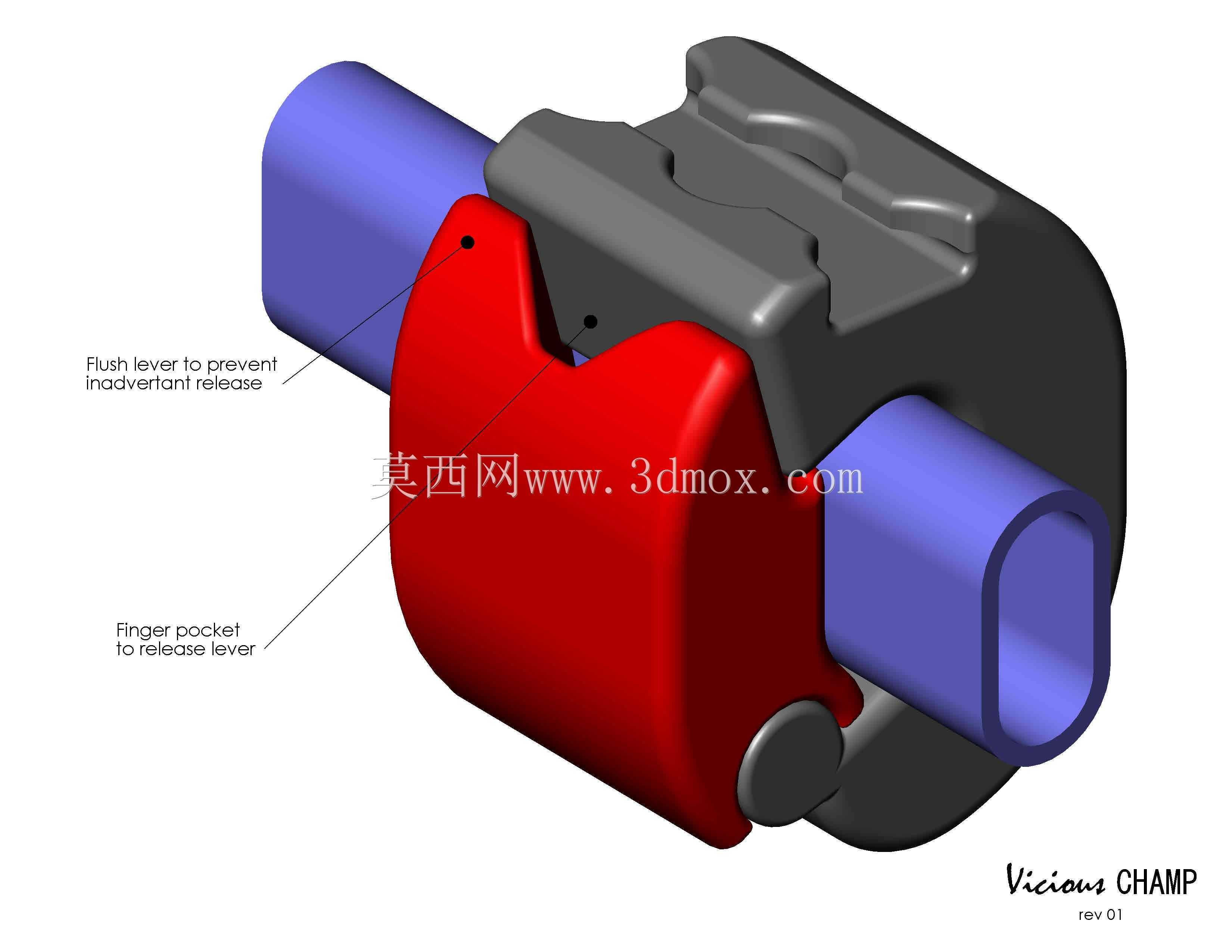

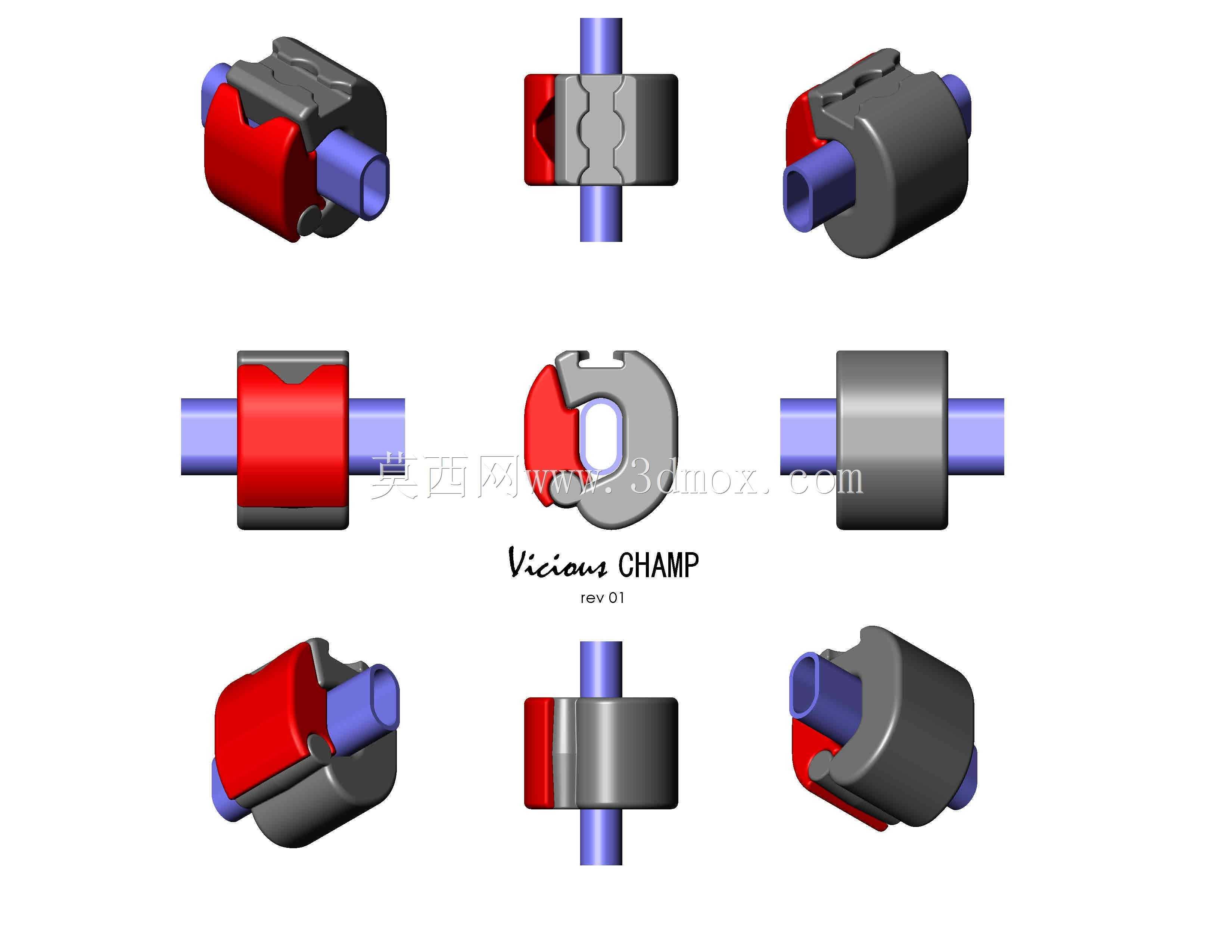

该结构主要应用于标准化导轨配套的扶手组件快速装夹场景，常见于工业设备操作扶手、康复辅助器械扶手、模块化工作站护栏扶手的快速位置调整与固定环节，解决传统螺栓锁紧扶手调整效率低、对位难度大的实际问题。整体采用两件式组合结构，核心夹紧力来源为内置凸轮机构，通过外露的杠杆操作即可完成锁紧与释放动作，无需额外辅助工具，单手握持即可完成全部操作。设计上优先考虑操作防误触需求，在杠杆释放端设置了齐平式防误触挡边，避免日常使用过程中剐蹭、误碰导致锁紧失效；杠杆侧面设置内凹的手指操作位，操作时手指可嵌入凹槽发力，即便戴薄型劳保手套也能顺畅拨动杠杆，不会出现打滑脱手的问题。结构适配1英寸周长的标准导轨，凸轮锁紧面沿夹持方向做了整长贴合设计，相比传统点接触锁紧结构，夹持接触面积更大，锁紧后不会出现应力集中导致的导轨表面压痕，同时夹持刚度更稳定，承受侧向扶手载荷时不会出现偏转松脱。结构预留了额外的卡扣锁止位，在凸轮锁紧到位后可通过卡扣形成二次锁止，即便长期使用出现凸轮磨损、载荷冲击的情况，也不会出现意外松脱；操作杠杆采用嵌入式安装设计，杠杆完全收拢后不会突出主体外轮廓，避免相邻安装的同类型夹件出现操作干涉，多组夹件并排安装在同一段导轨上时，各自的杠杆操作互不影响，可单独调整对应扶手的位置。夹件主体设置了同轴度定位凸轴，安装时可与扶手上的预制定位孔快速对位，锁紧过程中杠杆始终与夹件主体保持对齐，不会出现偏摆卡滞；夹件上预留了螺栓固定孔位，除了依靠凸轮夹紧导轨之外，还可通过螺栓将夹件与导轨做永久固定，适配不需要频繁调整位置的固定安装场景。整体安装边界紧凑，收拢状态下无突出结构，不会占用导轨周边额外安装空间，适配狭窄安装空间内的扶手布置需求；夹持力可通过凸轮的初始角度做微调，适配不同壁厚、不同表面公差的导轨型材，无需更换零件即可覆盖一定范围内的导轨尺寸公差，降低配套选型的匹配难度。
