小型火箭用拉瓦尔喷管结构设计

拉瓦尔喷管作为小型火箭动力系统的核心推力转换部件，其核心作用是将燃烧室内产生的高温高压燃气，通过截面的先收缩后扩张构型，实现亚音速到超音速的气流转换，将燃气的热能与压力能高效转化为喷射动能，为小型火箭提供所需的推进推力。在实际应用场景中，这类喷管多用于小型探空火箭、模型试验火箭以及小型航天推进试验平台，其工作状态直接决定了动力系统的推力效率与工作稳定性。

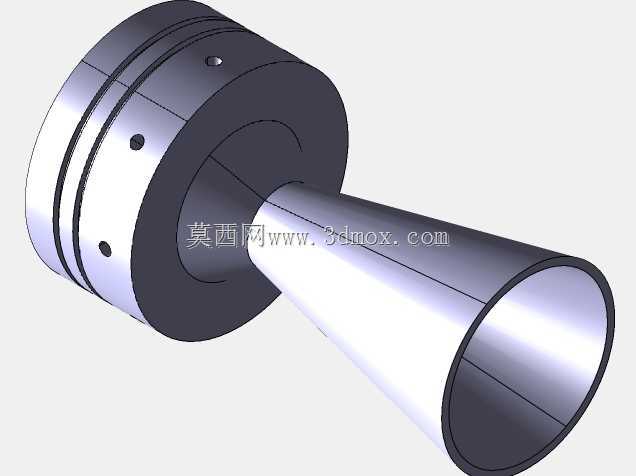

从结构设计思路来看，该喷管采用一体化同轴构型，前段为带安装定位孔的法兰式连接段，该段外圆设置多道环形密封槽，可与燃烧室出口端实现精准定位配合，周向均匀分布的三个径向安装孔，用于穿设紧固螺栓完成喷管与燃烧室的刚性连接，安装时需保证连接端面的平面度公差，避免高温燃气从结合面泄漏。连接段向后平滑过渡到收缩段，收缩段的型线采用平滑圆弧过渡，避免气流在壁面出现分离扰动，保证亚音速气流在收缩过程中均匀加速，到达喉部位置时达到音速状态。喉部为整个喷管通流截面最小的位置，其尺寸精度直接决定了喷管的临界流量，加工时需严格控制喉部的圆度与表面粗糙度，减少气流摩擦损失。喉部之后为扩张段，采用锥形扩张构型，扩张角控制在合理区间，既保证超音速气流能够充分膨胀加速，又避免扩张角过大导致的气流与壁面分离，降低推力损失。

从安装边界来看，喷管整体为回转体结构，连接段的外径尺寸需与燃烧室出口的安装内径匹配，安装孔的分度圆直径需与燃烧室端盖的螺栓孔位完全对齐，扩张段的出口外径需小于火箭尾部舱段的内通径，避免装配时出现干涉。喷管的轴向长度需匹配火箭尾部的安装空间，保证喷管出口端面与火箭尾部端面齐平或略微内缩，避免飞行过程中外部气流对喷管出口流场造成干扰。在功能特性方面，该喷管的流道型线经过气动核算，能够在设计工况下实现燃气的完全膨胀，将燃气压力能充分转化为喷射动能，相比直筒型喷管推力效率提升明显；连接段的密封槽结构可适配耐高温密封垫片，在高温高压工作环境下保证连接部位的密封可靠性；整体回转体结构的动平衡特性优异，工作时不会产生额外的偏心力矩，保证火箭飞行过程中的姿态稳定。在实际建模过程中，需重点关注收缩段、喉部、扩张段之间的平滑过渡，避免出现型线拐点，同时要保证安装孔的位置度公差，确保装配时能够顺利对接。
