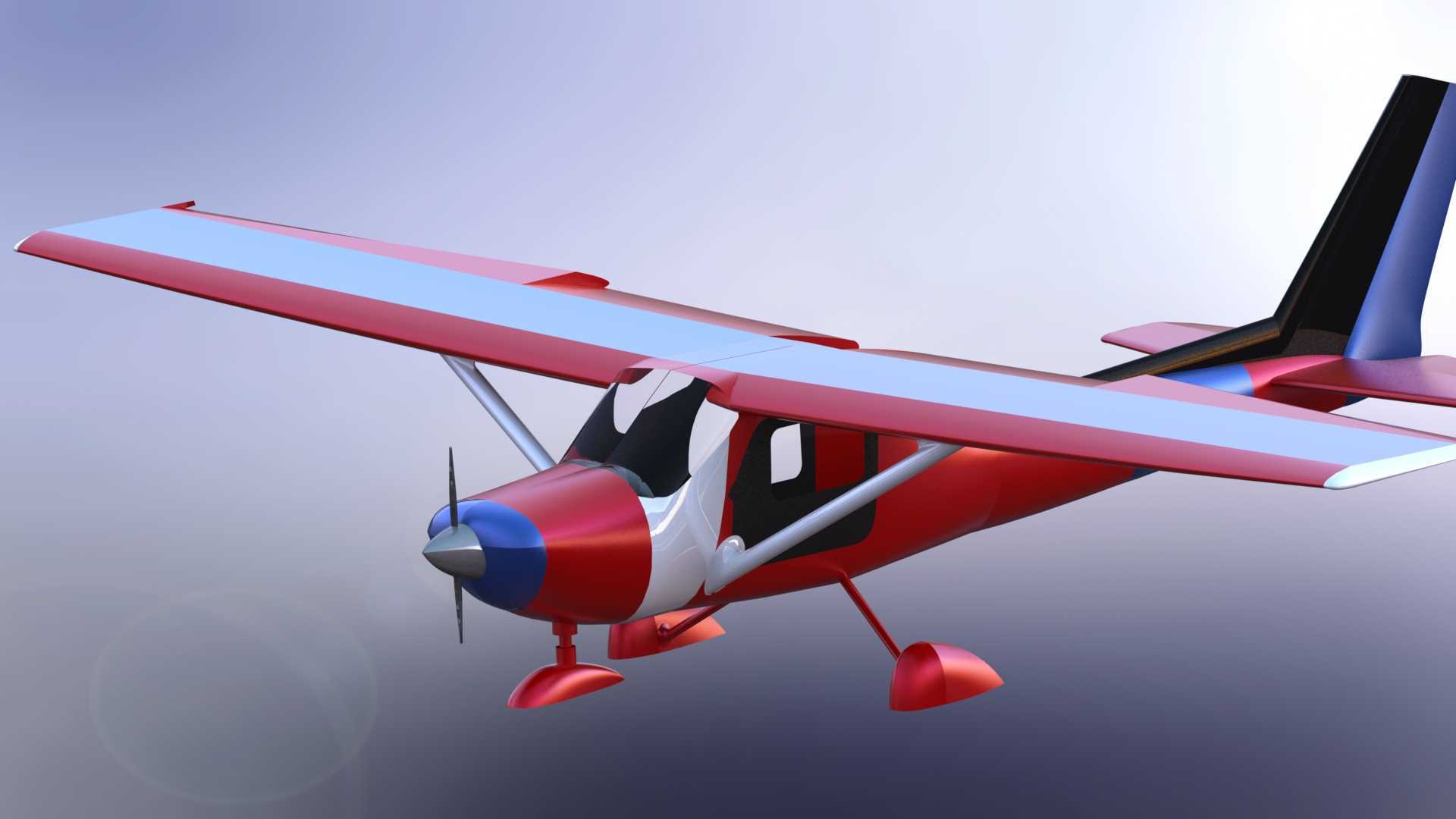

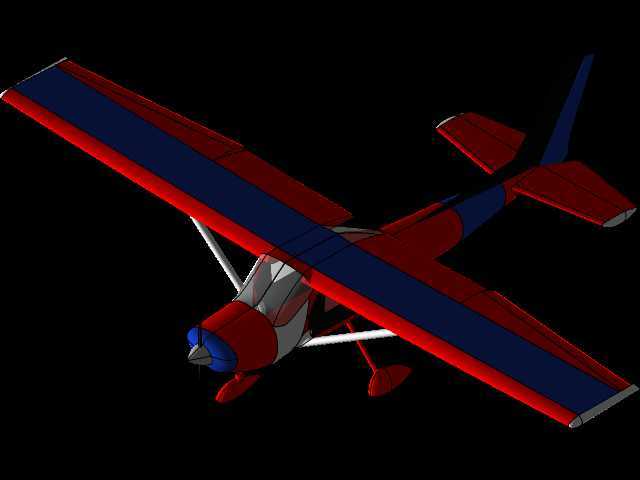

塞斯纳152轻型通用航空飞机外观结构

这款塞斯纳152的三维结构设计，完全围绕轻型通用航空的实际作业需求展开，首先要明确它的核心应用场景——国内多数航校的初级飞行训练、私人休闲飞行、低空农林巡检作业都大量采用该机型，建模时所有结构边界都严格匹配真机的安装与维护要求。从设计思路上看，整机采用上单翼布局，首先是为了降低低空飞行时的地面效应干扰，同时给机翼下方留出足够的设备挂载空间，农林作业时可在翼下挂载小型播撒或观测吊舱，训练场景下上单翼的视野遮挡更少，方便学员观察地面参照物与判断飞行姿态。机身主体采用半硬壳式铝合金结构的曲面造型，建模时对机头整流罩、座舱风挡、翼根整流段都做了连续曲面过渡，一方面是降低飞行时的压差阻力，另一方面也减少结构应力集中点，真机在长期高频次起降训练中，这些曲面过渡段的疲劳寿命直接决定整机维护周期。起落架采用后三点式固定起落架设计，建模时严格还原了起落架的安装边界：主起落架支柱连接机身下部的加强框，安装位置避开了座舱地板的承重区域，尾轮安装在机身尾部的纵梁末端，转向行程与方向舵的联动间隙也做了对应还原，固定起落架虽然增加了部分飞行阻力，但对于初级训练场景来说，省去了收放机构的维护成本，也避免学员操作失误导致起落架故障，非常适配航校高频次、低容错的使用需求。机翼部分的翼型采用低速高升力翼型，建模时还原了机翼的上反角设计，这个角度是为了提升飞机的横向静稳定性，学员在操作出现小偏差时，飞机可以自行修正滚转姿态，降低训练风险；翼尖的整流造型也做了精准还原，用来减少翼尖涡流诱导阻力，提升低速飞行时的升阻比，适配152机型小功率发动机的动力特性。座舱部分的结构建模，严格匹配真机的座舱尺寸边界：前后串列双座的布局，座舱盖的曲面弧度既保证前后座的侧向视野，也兼顾了风挡的抗鸟撞结构要求，风挡与机身的连接缝位置做了凹陷处理，对应真机的密封胶条安装槽，避免高空飞行时出现气流泄漏。尾翼部分的垂尾、平尾安装位置都严格对应真机的气动焦点，平尾的安装角可在地面维护时调整，用来匹配不同载重下的俯仰配平需求，垂尾后方的方向舵偏转行程也做了限位还原，符合真机的操作角度限制。机头部分的螺旋桨整流罩采用对称曲面造型，既匹配发动机曲轴的安装同轴度，也能引导冷却气流均匀流向发动机散热片，避免发动机局部过热；发动机舱的防火墙结构位置也做了明确区分，对应真机上隔离发动机与座舱的防火结构边界。整个建模过程中，所有曲面都做了G2连续处理，尤其是翼身融合段、尾翼与机身的连接段，既还原真机的气动外形，也方便后续做结构有限元分析或者改装设计时，直接提取曲面做壳体拆分，对于航空装备设计从业者、航模设计爱好者来说，这个模型的结构精度完全可以作为结构参考、气动仿真的基础模型使用，也能用于初级航空教学的演示教具制作。
