阿联酋航空涂装波音777-300客机

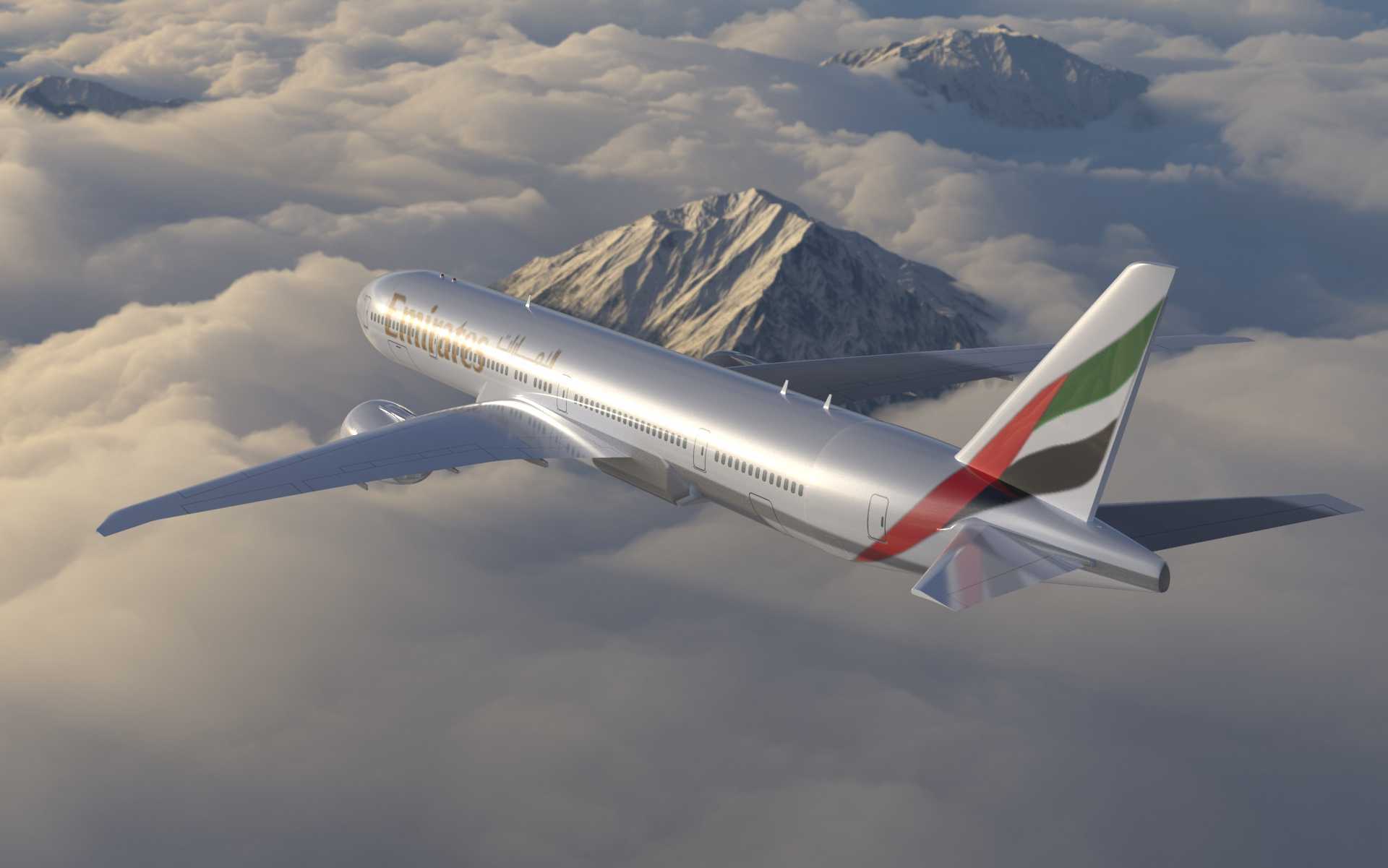

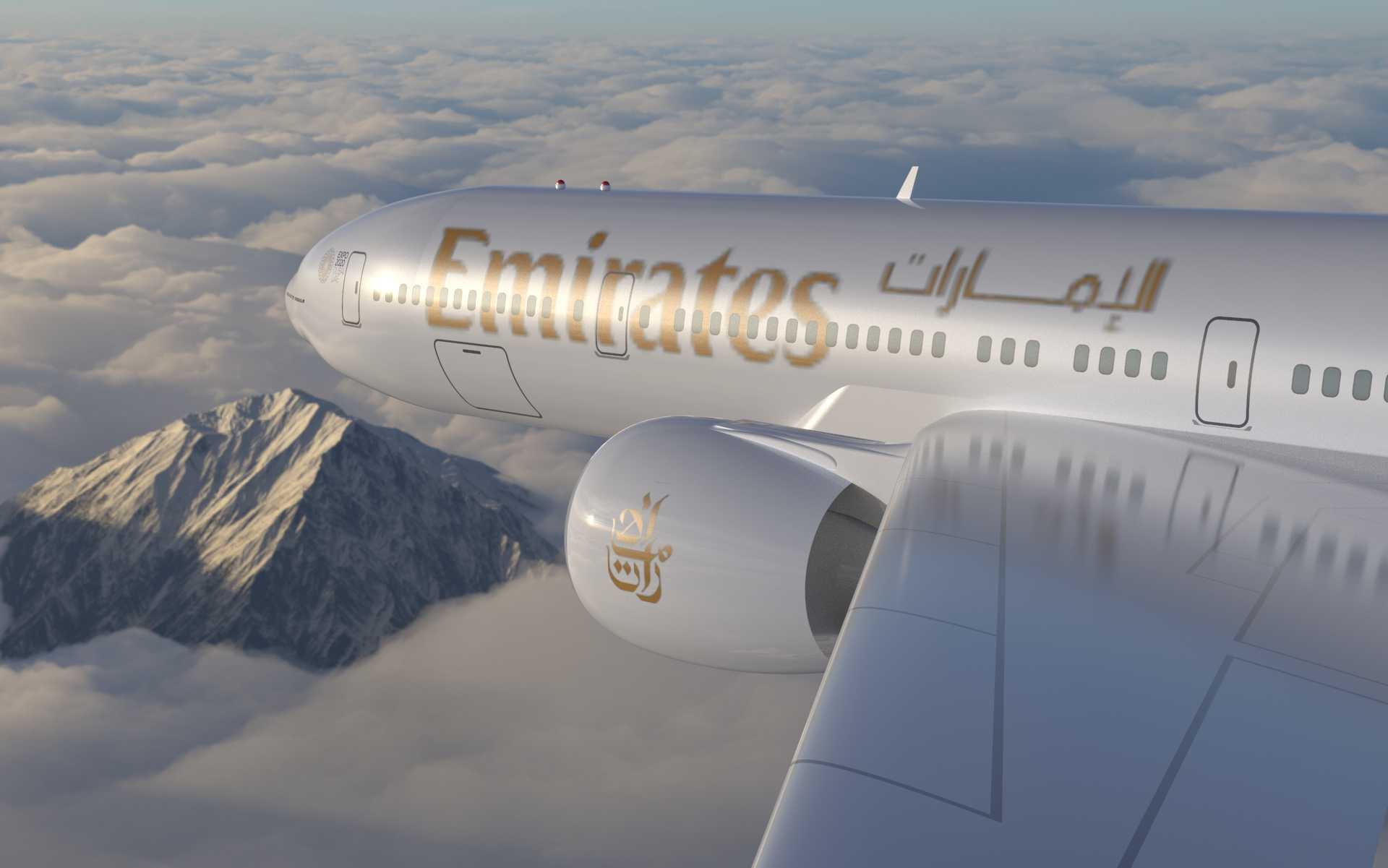

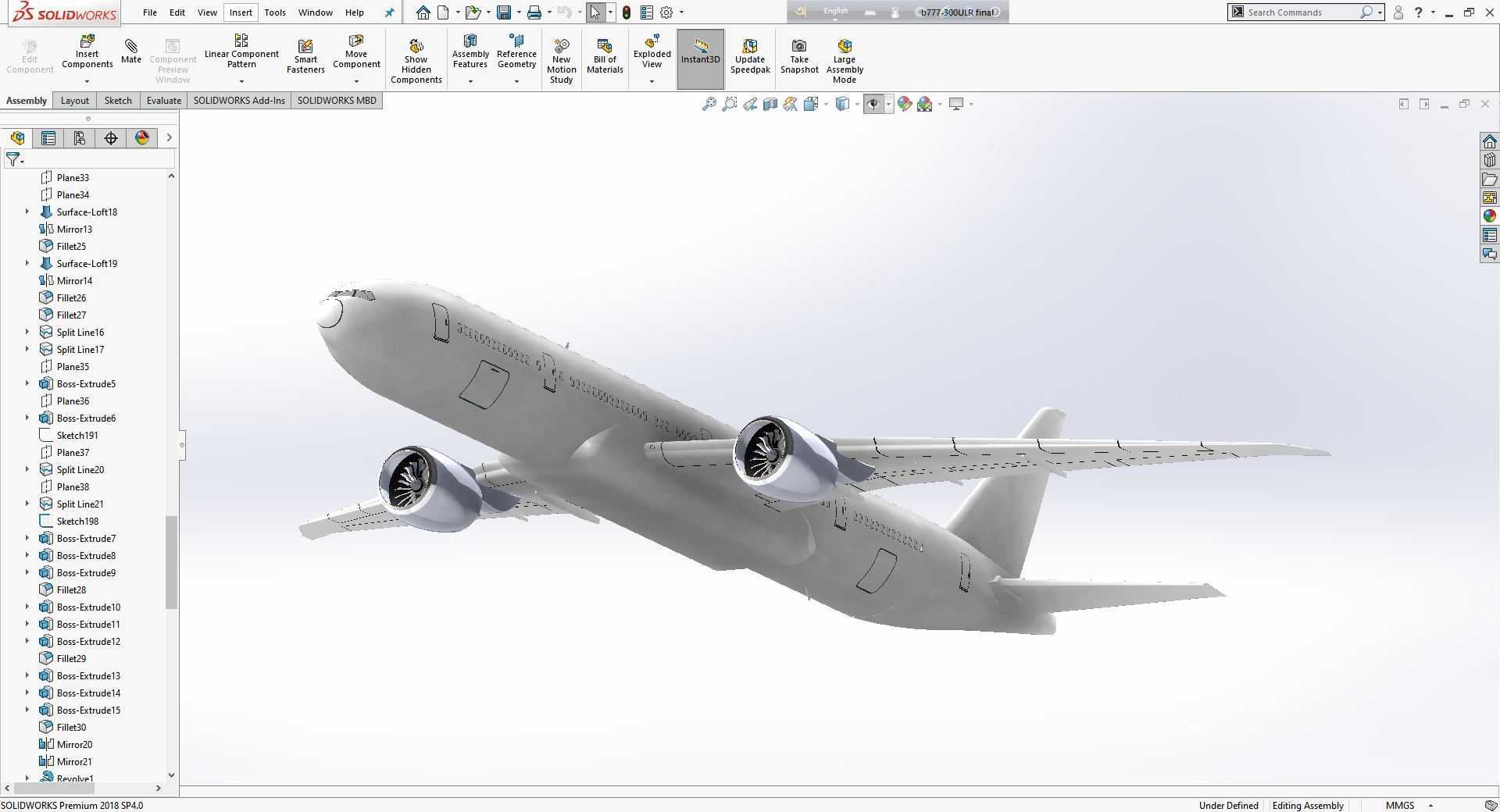

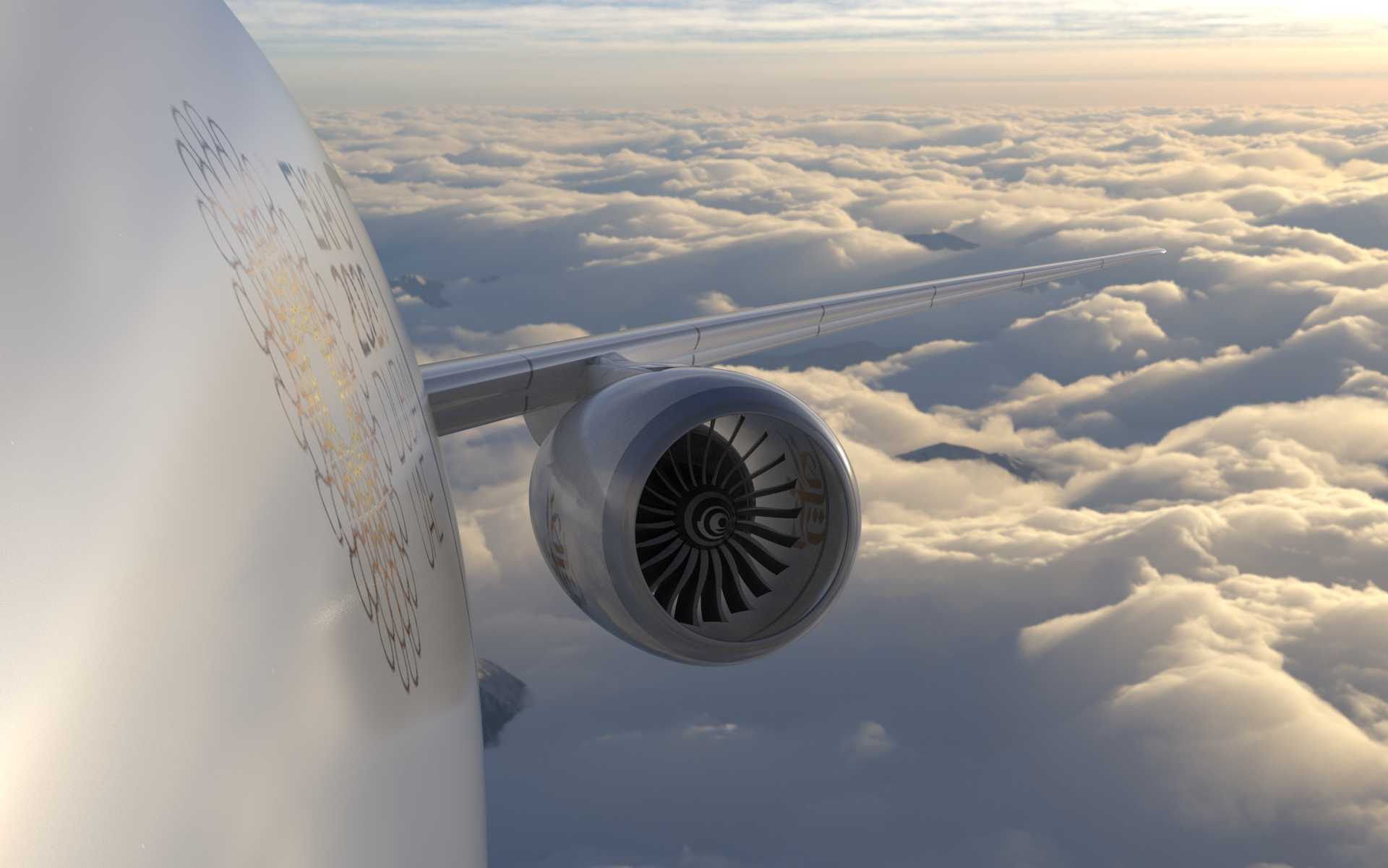

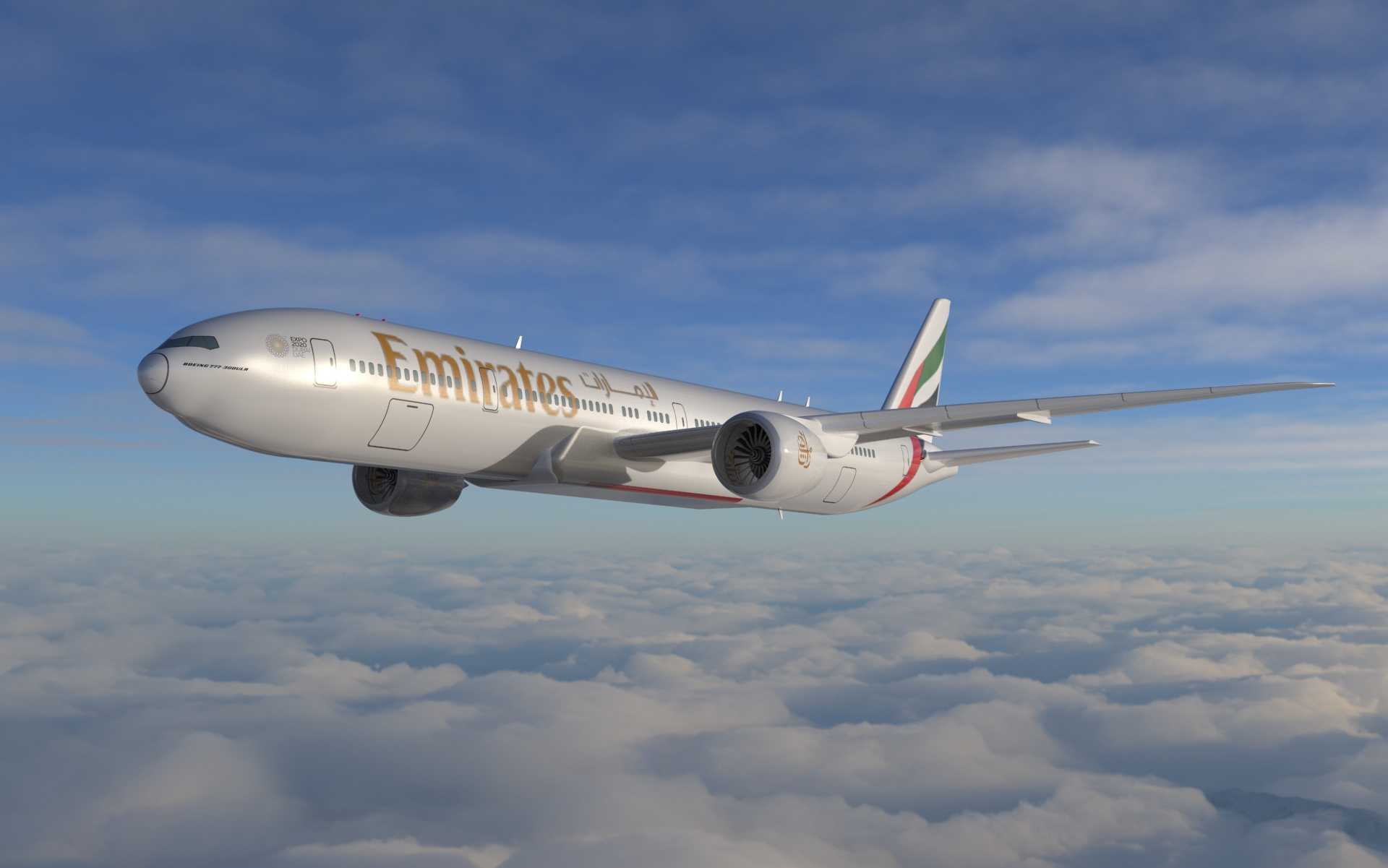

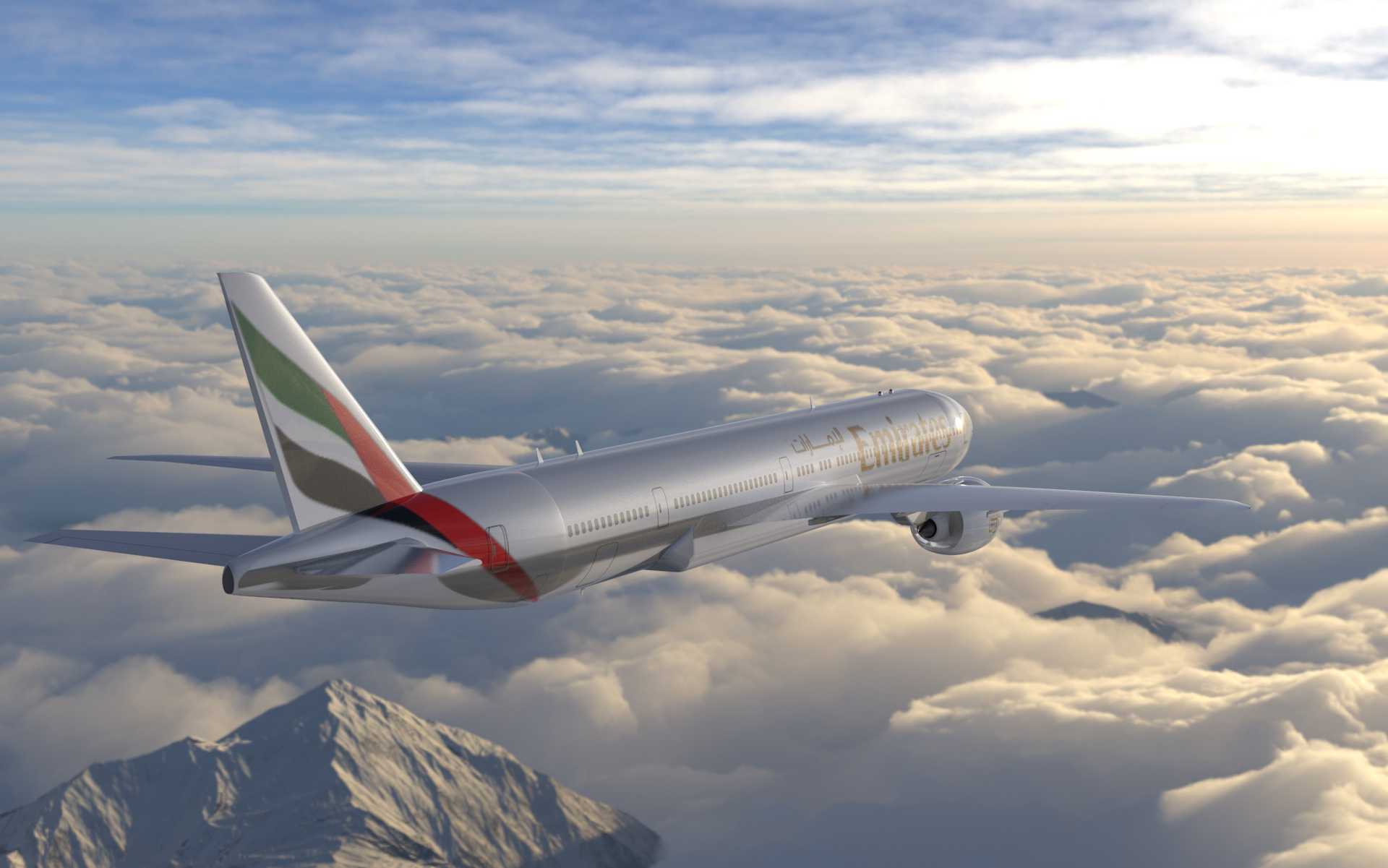

该模型还原的波音777-300是双发宽体民用客机，主要执飞中长程国际干线航线，可适配高密度枢纽机场间的大客流运输需求，单架次典型三级客舱布局下可承载300至400名旅客，能覆盖跨太平洋、跨亚欧大陆等长距离航段的运营要求，是当前全球民航业主力运营的宽体机型之一。模型在建模过程中优先还原了机身的气动外形特征，机头部位的雷达罩曲率、驾驶舱风挡的倾斜角度、机身蒙皮的分段接缝都按照实机测绘比例还原，机身主体采用宽体客机典型的圆形截面设计，机身直径约6.2米，机身长度约73.9米，翼展约60.9米，建模时严格控制了机身与机翼、尾翼的安装对接边界，机翼与机身的对接位置、翼根整流罩的曲面过渡都做了平滑处理，避免出现曲面断层。机翼部分还原了超临界翼型的截面特征，前缘缝翼、后缘襟翼的分段位置与实机一致，翼下吊装的两台大涵道比涡扇发动机，短舱外形与挂架的连接结构都做了细节还原，挂架与机翼、发动机短舱的对接面尺寸匹配准确，可直接用于后续的飞行动画模拟、机场场景搭建等用途。尾翼部分包含垂直尾翼与水平尾翼，垂尾上还原了阿联酋航空的专属涂装标识，水平尾翼的安装角、上反角都符合实机的气动设计参数，机身侧面的舱门位置、舷窗排列间距都按照实机布局设置，前起落架与主起落架的收纳舱轮廓也在机身上做了对应体现，当前展示的飞行状态模型未包含起落架伸出结构，适配巡航阶段的场景展示需求。建模过程中采用了实体建模与曲面建模结合的方式，机身主体曲面通过多段引导线放样生成，保证曲面的光顺度，机翼、尾翼等翼面类部件单独建模后通过装配约束与机身组合，各部件的相对位置精度控制在合理范围内，可直接导入渲染软件做材质附着与场景渲染，也可用于民航类科普内容制作、机场沙盘的数字化搭建、航空类教学演示素材等场景，模型的曲面质量可满足常规的渲染出图、动画演示需求，各部件的分层结构清晰，可根据需求单独拆分调整涂装、更换不同航空公司的标识内容，适配不同航司同机型的展示需求。
