九缸星型排布活塞式航空动力装置结构

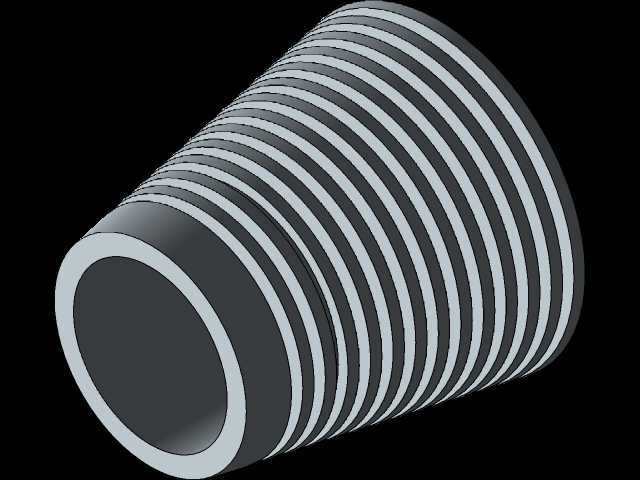

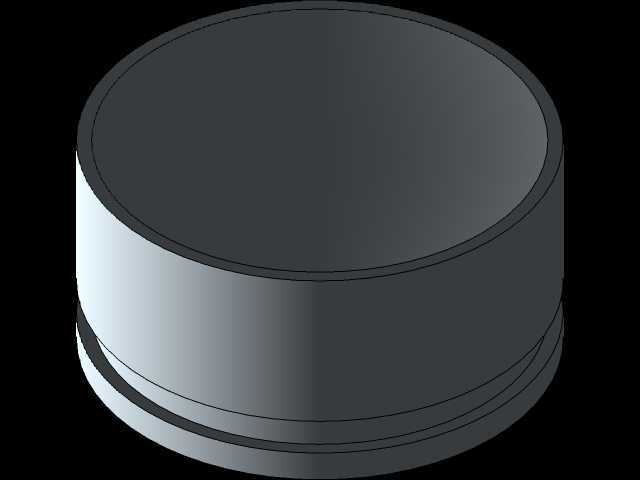

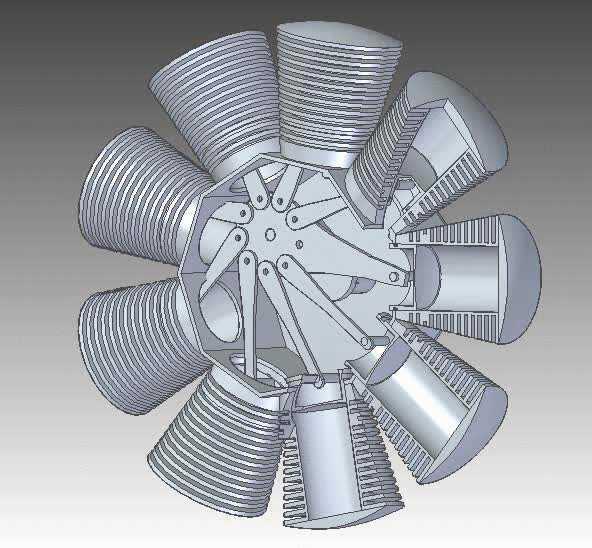

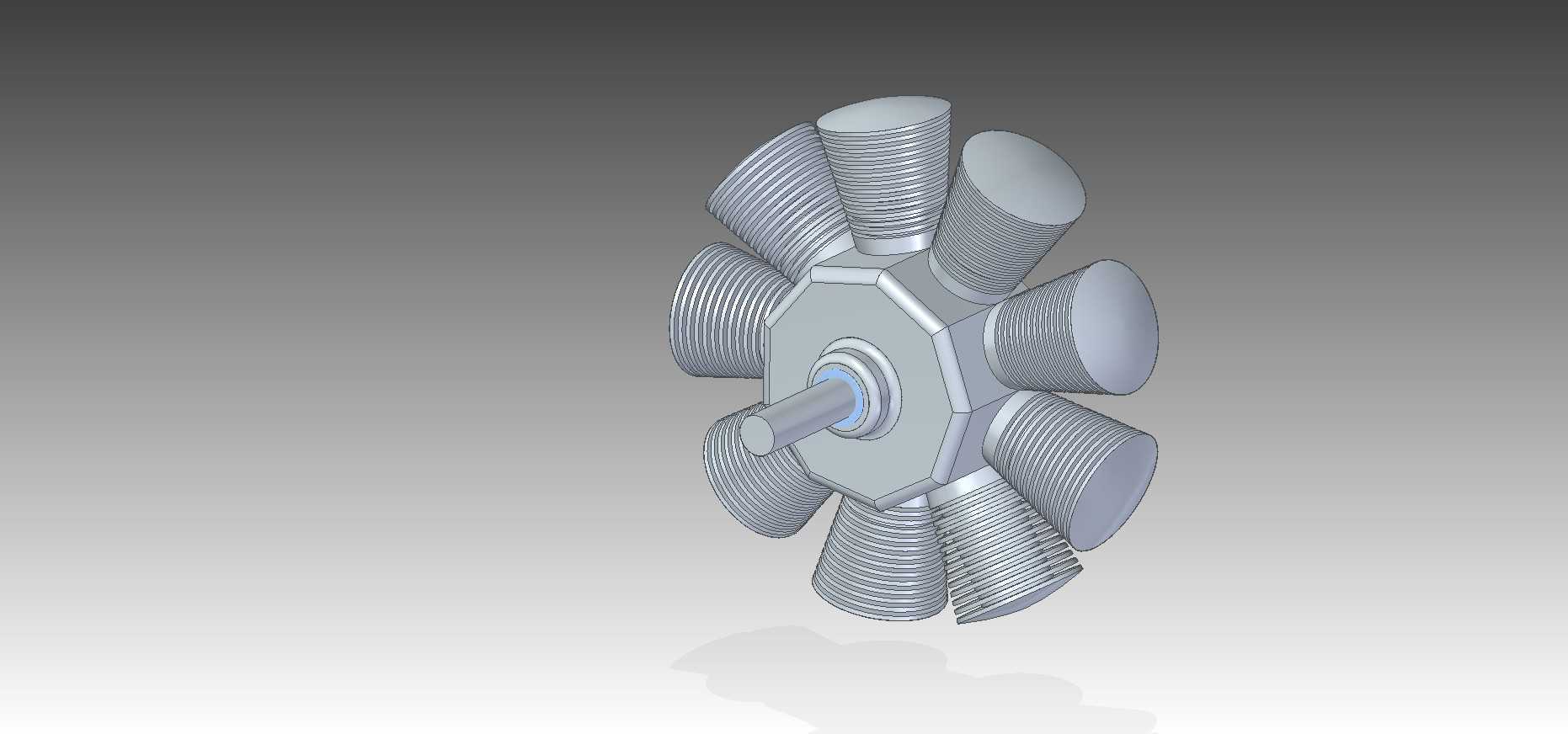

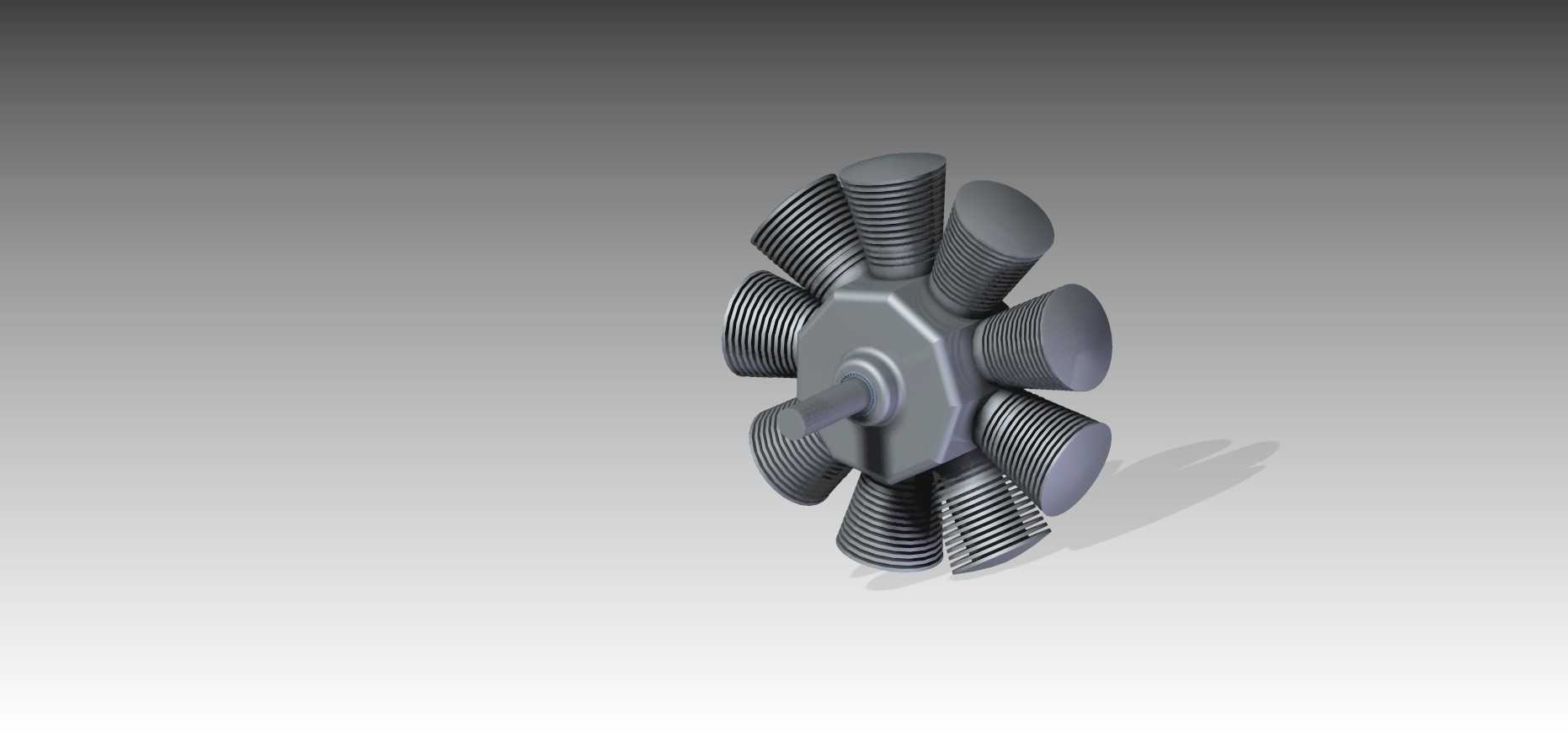

这款径向排布的活塞动力结构，早期广泛应用于轻型通航飞机、早期螺旋桨战斗机以及部分小型农业作业航空器的动力输出端，部分改装场景下也会被用作小型固定翼航模、复古类轻型载具的动力参考原型。区别于直列、V型动力排布，星型径向布局的核心优势在于单曲轴短轴设计，整台动力装置的轴向尺寸可以压缩到极小范围，对于机头迎风面积有严格限制的螺旋桨载具而言，这种布局能大幅缩减前机身的长度占比，同时整台设备的重量分布围绕中心曲轴呈完全对称状态，曲轴运转过程中各缸往复惯性力可在径向实现自平衡，不需要额外加装大质量平衡轴来抵消振动，大幅降低了动力总成的自重占比。从结构设计逻辑来看，整台装置围绕中心曲柄连杆机构做圆周等分布置，九个缸体沿曲轴中心呈360度均匀排布，每个缸体的散热鳍片都直接暴露在迎面气流中，不需要额外布置复杂的液冷管路与散热腔室，空冷散热效率随飞行速度提升同步增长，非常适合低速大扭矩输出的螺旋桨工况。设计过程中需要严格控制每个缸体的中心轴线与曲轴回转中心的夹角公差，所有连杆的大头端共同铰接在曲轴的同一个曲柄销上，加工时需要保证每个活塞的行程完全一致，避免各缸做功时出现径向力差导致曲轴偏磨。安装边界层面，整台动力装置的最大外缘由缸体散热鳍片的外端围合形成圆形轮廓，安装法兰位于中心曲轴的前端输出端，可直接匹配螺旋桨安装座的标准孔位，后端的机匣位置预留了附件安装位，可直接固定磁电机、燃油泵、进气管路等附属部件，不需要额外设计转接支架。日常维护场景下，这种径向布局的缸体可达性远优于直列排布结构，地勤人员不需要拆解大量外围覆盖件即可直接完成单缸火花塞更换、活塞环检查、气门间隙调整等维保操作，在通航作业场景下能大幅缩短外场维护的停场时间。需要注意的是，这类径向动力装置的润滑系统设计需要适配缸体圆周排布的特点，避免下部缸体积存润滑油导致液击问题，建模过程中需要精准还原每个连杆的铰接运动间隙，确保做运动仿真时各部件不会出现运动干涉，尤其是活塞在上止点、下止点位置时，连杆与曲轴箱加强筋的间隙需要控制在合理范围，同时缸体散热鳍片的厚度与间距需要匹配空冷散热的气流流速要求，避免鳍片过密导致气流流通阻力过大，影响高转速工况下的散热效率。
