四旋翼无人机云台相机减震挂载支架

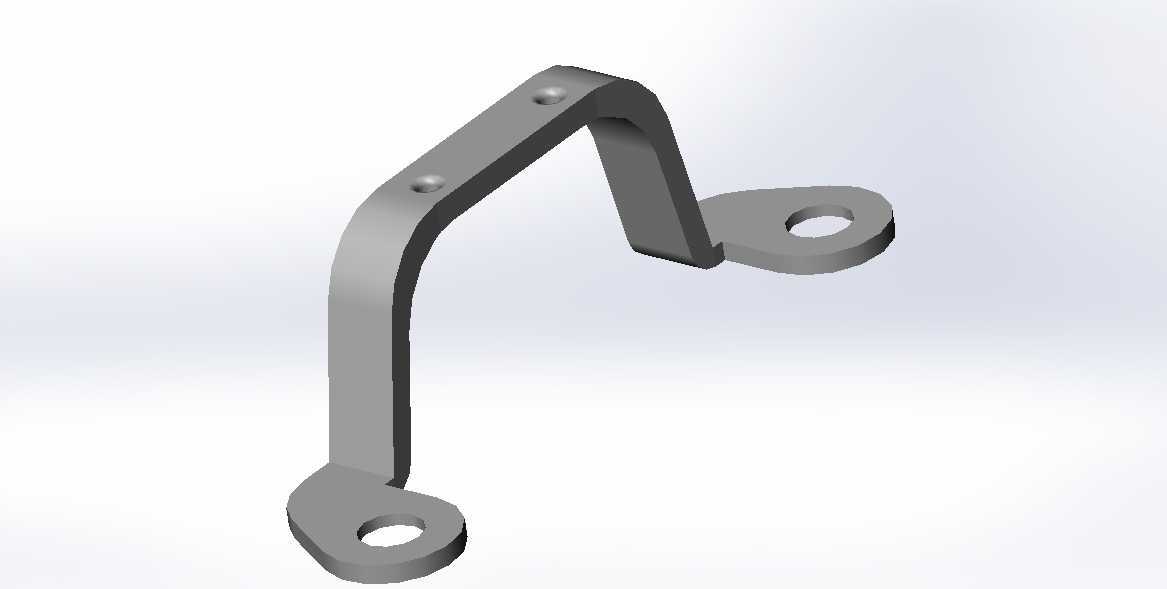

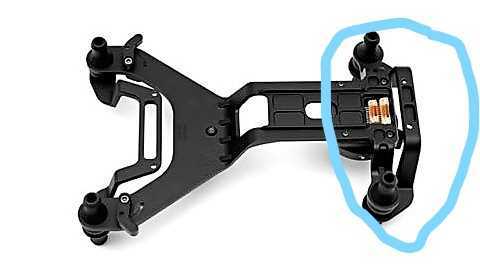

该挂载支架主要面向多旋翼航拍无人机的机载相机安装场景，作为连接无人机主起落架/中心架与航拍相机、小型增稳云台的中间结构件，承担载荷承载、震动隔离、安装定位的核心作用。在实际航拍作业中，无人机旋翼高速转动会产生宽频震动，若震动直接传递至相机传感器，会导致画面出现果冻效应、成像模糊，该支架通过结构构型设计配合减震球的安装位，可有效过滤高频震动，保障成像稳定性。从结构设计来看，整体采用对称式构型，主体为一体化弯折成型的承载臂，两侧设置带快拆卡扣的减震球安装座，四个安装柱可匹配常规规格的硅胶减震球，无需额外粘接即可完成减震组件的快速装配；中部设置镂空减重槽，在保证结构刚性的前提下尽可能降低自身重量，减少对无人机起飞重量的占用，避免影响续航表现。支架的安装端设置有与无人机机架管梁匹配的卡接弧面，配合锁紧卡扣可直接卡装在对应直径的机架碳管上，无需对原有无人机机架进行打孔改装，安装边界适配市面主流四旋翼航拍无人机的中心架间距，安装后相机镜头的俯仰活动范围不会与支架臂产生干涉，可满足相机大角度俯仰拍摄的活动需求。支架的载荷端设置有标准的云台安装孔位，可直接适配通用规格的小型两轴、三轴增稳云台，也可直接固定运动相机，安装接触面设置有定位凸台，可避免安装后载荷出现横向滑移，保证飞行过程中相机姿态稳定。在结构强度校核层面，支架的承载臂采用变厚度设计，受力集中的卡扣连接位置做了加厚处理，长期使用不会出现卡扣断裂、臂体形变的问题，整体可承载的载荷重量覆盖常规运动相机到小型微单相机的重量区间，满足不同航拍配置的使用需求。支架的所有棱边均做了倒角处理，不会出现锐边割线的问题，装配时可避免划伤机架线材与减震球，提升装配与使用过程中的可靠性。
