苏30侧翼-C战斗机曲面外形结构设计

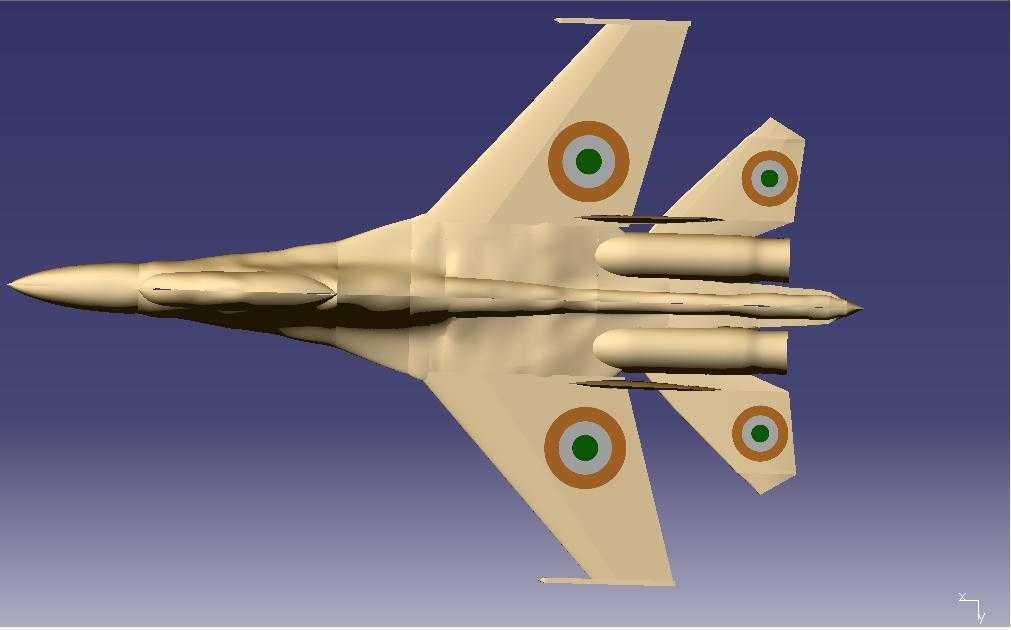

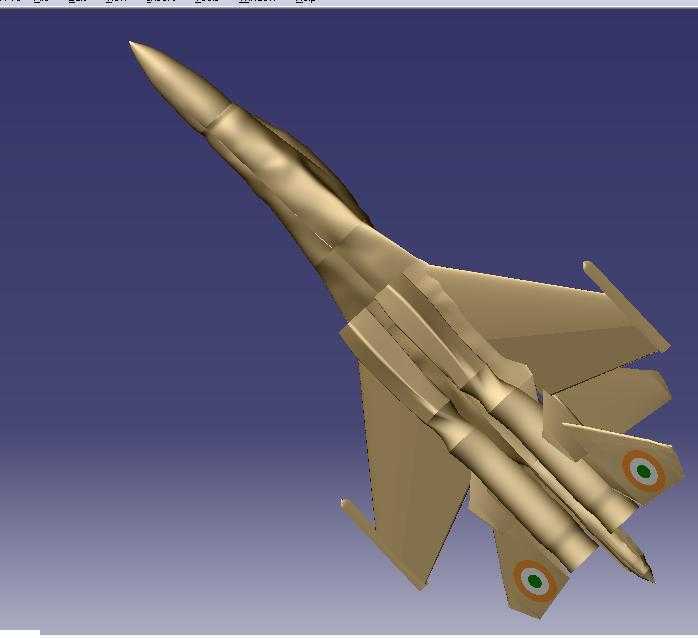

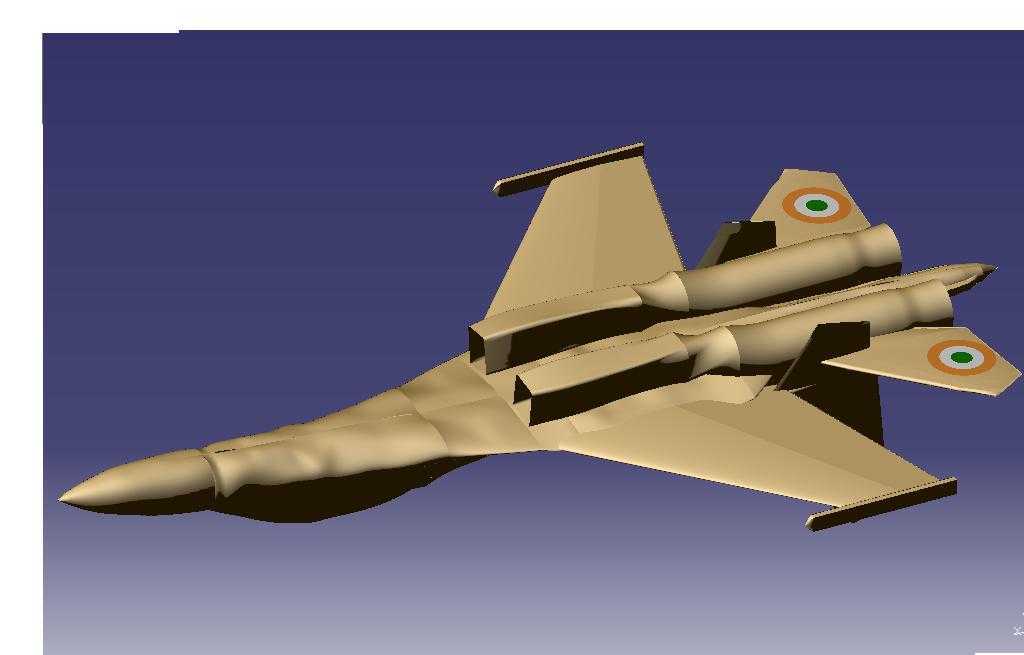

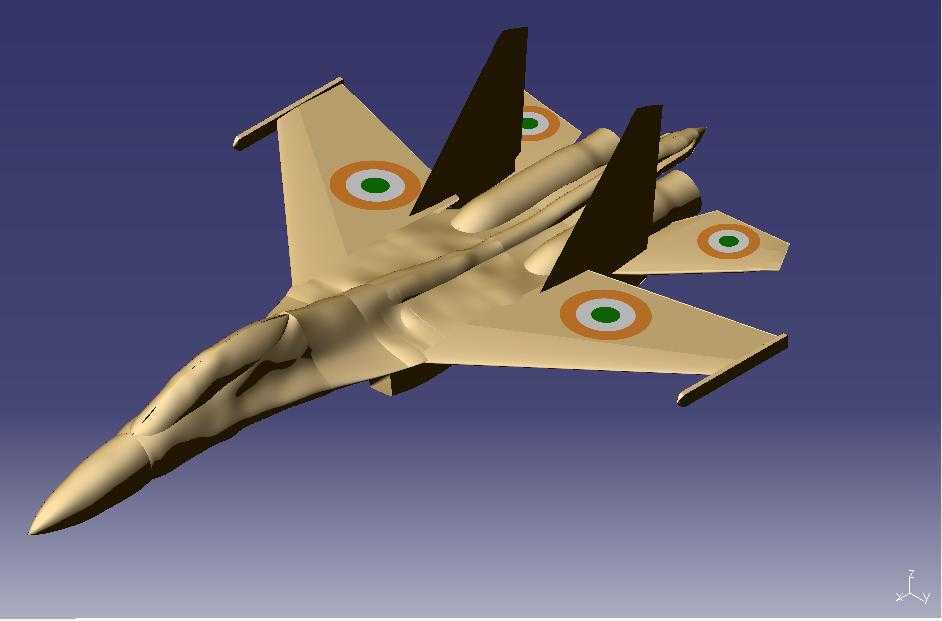

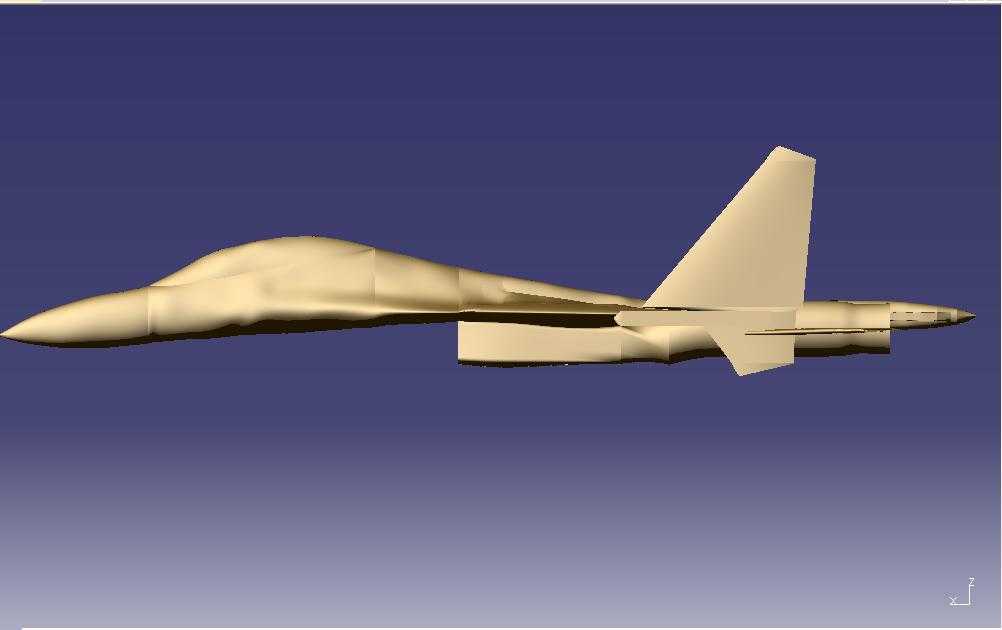

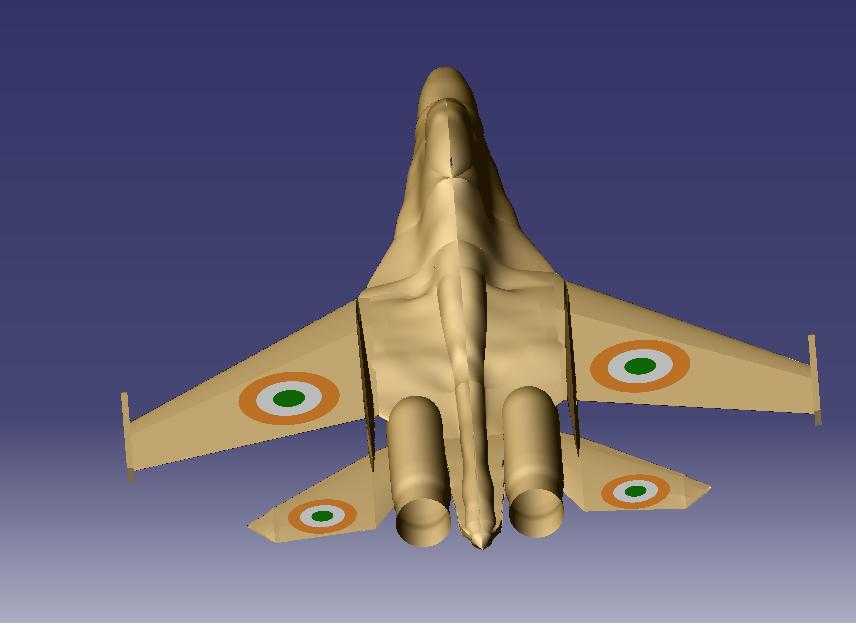

该模型围绕苏30侧翼-C战斗机的真实气动布局开展1:1比例曲面构建，核心服务于飞行器气动仿真验证、航空教学演示、装备结构认知等实际场景，可支撑高校航空专业的曲面建模教学案例使用，也能为航模改装设计提供外形基准参考。设计过程中优先还原战机的升力体布局特征，机身与机翼采用翼身融合过渡处理，全程遵循曲面连续性要求，避免出现曲率突变的硬棱，保证机身曲面在不同视角下的光影过渡符合真实战机的蒙皮拼接逻辑，机头部分的棱线过渡、座舱盖的曲面弧度、垂尾的后掠角度均严格对照实机的气动参数做约束，确保整体外形的气动合理性。从结构边界来看，模型完整覆盖战机的全机外轮廓，包含机身主体、双垂尾、水平尾翼、机翼及进气道外侧结构，各部件的相对安装位置严格匹配实机的装配关系，机翼后缘与机身尾部的衔接处做了顺滑过渡处理，没有出现曲面破面或重叠问题，垂尾的外倾角度、尾喷口的外形轮廓均按照实机比例做等比还原，可直接用于后续的气动流场仿真网格划分，也能作为3D打印航模的外形基准文件使用。设计思路上没有做多余的内部结构刻画，全部建模精力集中在外表面的曲面精度控制上，针对机身不同区域的曲面曲率变化，采用分块构建后拼接的方式完成整体外形，机头雷达罩的圆锥过渡段、座舱盖的气泡型曲面、机翼前缘的翼型剖面均单独做曲面质量检查，保证相邻曲面间的G2连续，避免后续做渲染或仿真时出现光影断层或网格畸变问题。实际应用中，该模型可直接导入仿真软件开展外流场计算，验证不同迎角下的机身升阻特性，也能用于航空科普场景的展示素材，帮助学习者直观理解苏式战机的翼身融合设计特点，针对航模爱好者的改装需求，模型的曲面分块逻辑也预留了后续拆分舱段、加装活动舵面的修改空间，不需要重新构建基础曲面即可完成结构细化调整。
