四旋翼折叠航拍无人机机架结构设计

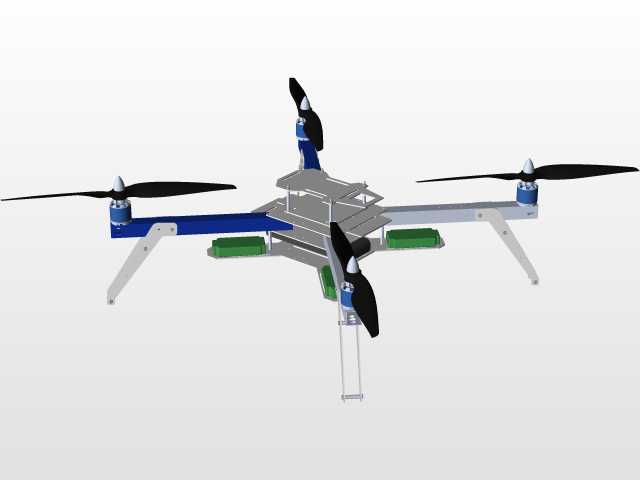

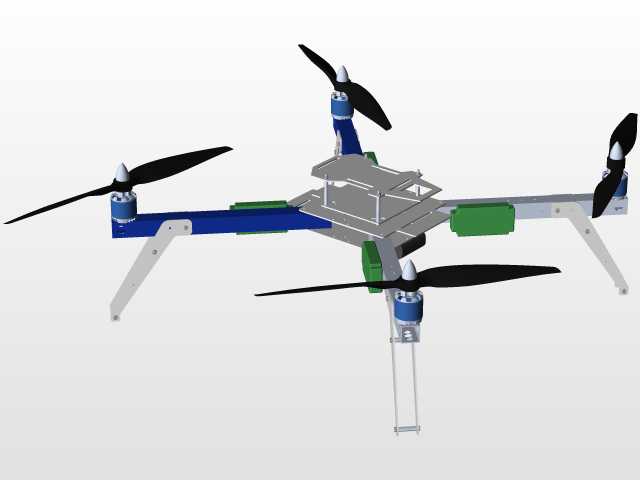

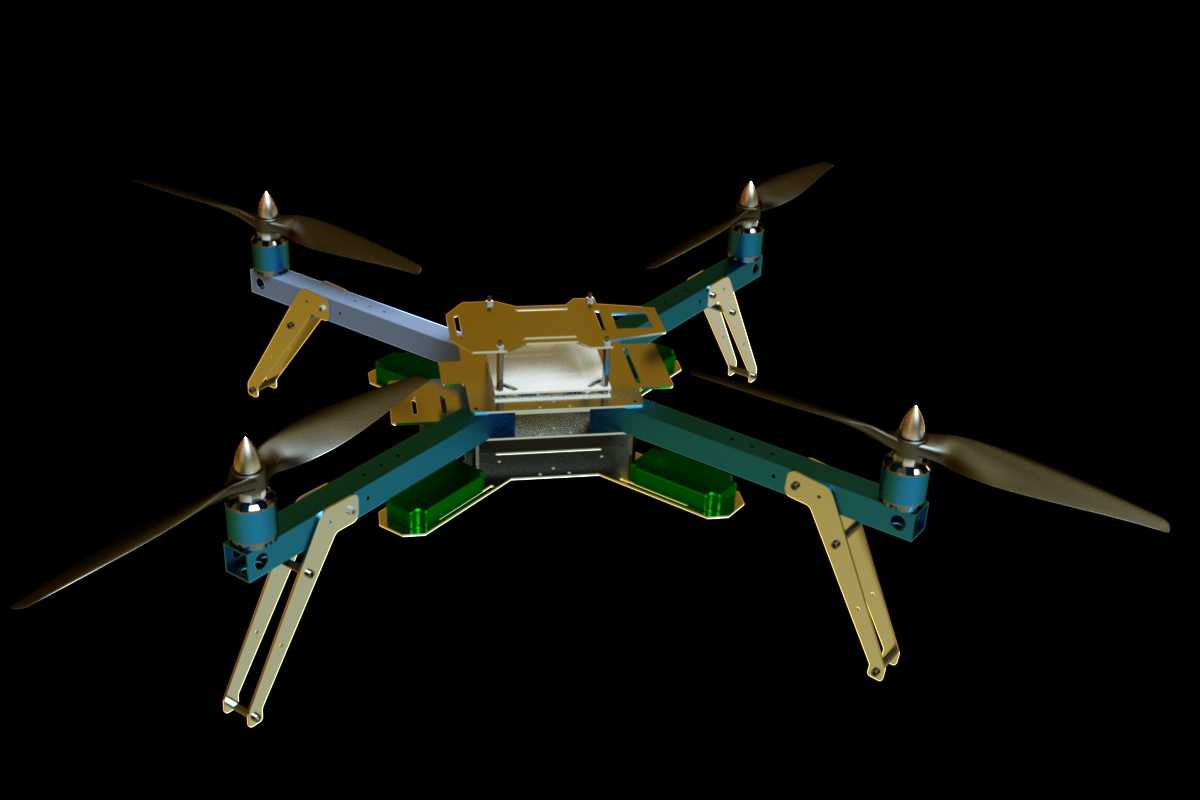

该结构为四旋翼飞行平台的机架总成，核心承载飞控系统、动力组件、任务载荷与供电模块，日常可应用于低空航测、电力巡线、农林植保作业、应急现场勘测等场景，作为空中搭载平台为不同功能模块提供稳定的安装基准与飞行结构支撑。设计阶段优先考虑飞行过程中的振动抑制需求，机臂与中心承载板的连接位置做了加厚凸台结构，避免电机高速运转产生的谐振传递到中心飞控安装区，影响陀螺仪、加速度计等传感元件的采样精度。机臂采用分段式结构设计，靠近中心板的区段做了镂空减重处理，在保证结构抗弯强度的前提下尽可能降低整机起飞重量，提升续航表现；机臂末端的电机安装座预留了标准孔位，可适配不同规格的无刷电机，安装面的平面度公差控制在0.1mm以内，保证电机输出轴与机臂轴线垂直，降低飞行过程中的动力损耗。起落架采用折叠式支腿结构，支腿与中心板下方的安装座通过阻尼转轴连接，非作业状态下可向上折叠收拢，缩小整机收纳体积，便于外出作业携带；支腿底部做了圆弧过渡处理，降落时可分散触地冲击力，同时支腿的长度经过匹配计算，保证机身下方预留足够的载荷安装空间，可挂载云台相机、药箱、抛投装置等不同任务模块，不会在起降过程中与地面发生剐蹭。中心承载板采用上下双层叠装结构，上层预留飞控、GPS模块、接收机的安装孔位，下层用于固定电池与电调，两层板之间通过铜柱隔离，既可以留出布线空间，也能避免电调工作时的热量直接传递给上层的飞控元件，减少温漂对传感精度的影响。整机的安装边界经过多轮迭代校核，机臂展开后相邻旋翼的旋转平面无重叠区域，避免飞行过程中出现桨叶打碰的风险；折叠状态下所有突出结构均不会超出中心板的外轮廓，收纳后可放入常规尺寸的设备防护箱，适配外业作业的携带需求。结构上所有的走线均预留了专用过线孔，线材可从机臂内部穿行到中心板区域，避免线材外露影响气动效率，同时也能减少飞行过程中线材晃动带来的风阻与干扰。
