四轴热线数控切割执行机构设计

这套四轴热线数控执行结构，核心面向泡沫类轻质易热熔材料的异形轮廓加工作业，在消失模铸造白模制作、广告泡沫字切割、包装缓冲衬垫定制、建筑沙盘模型构件加工场景中适配性极强，区别于传统三轴热线切割设备仅能完成规则平面轮廓裁切的局限，双轴联动的水平滑台搭配垂直升降的热线张紧机构，可实现带拔模斜度、曲面扭转特征的复杂泡沫构件一次走刀成型，无需后续多工序拼接修整。

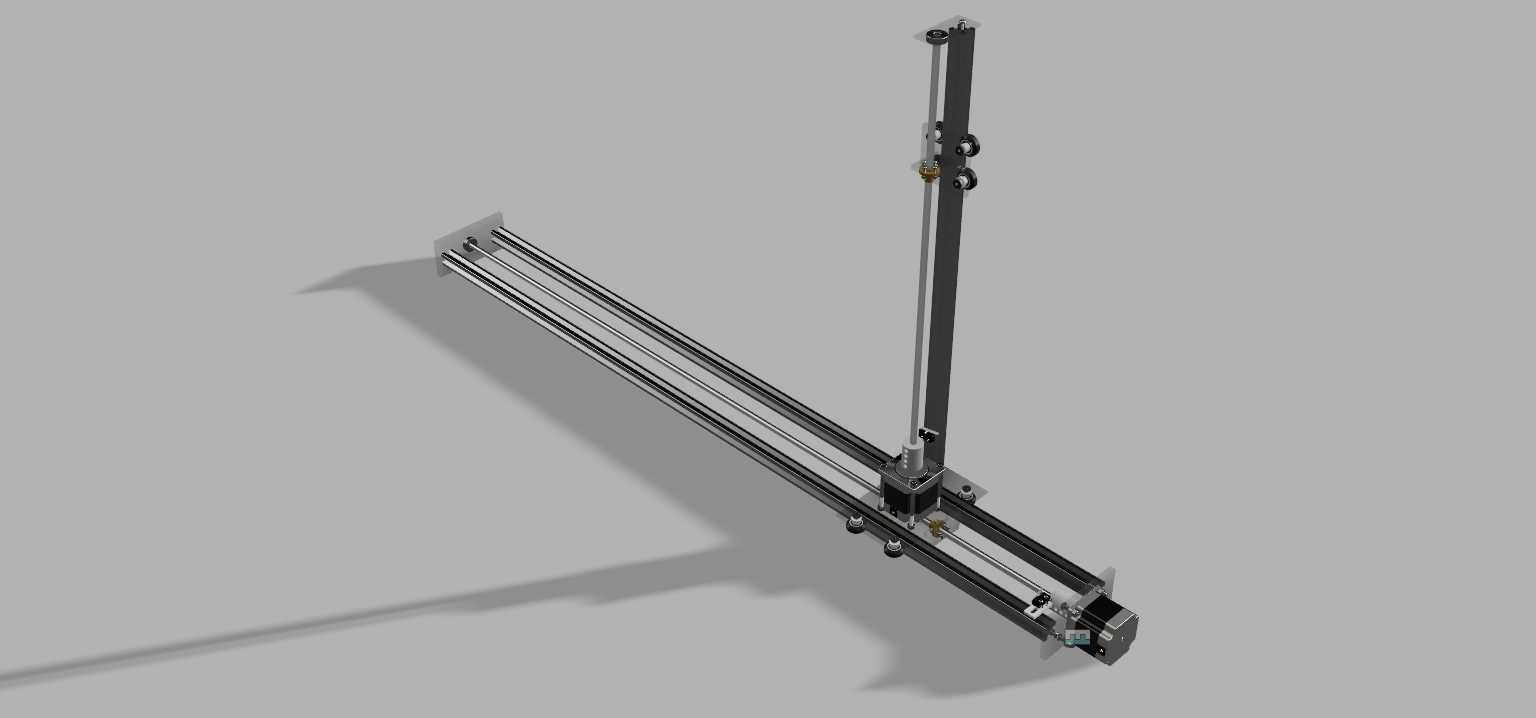

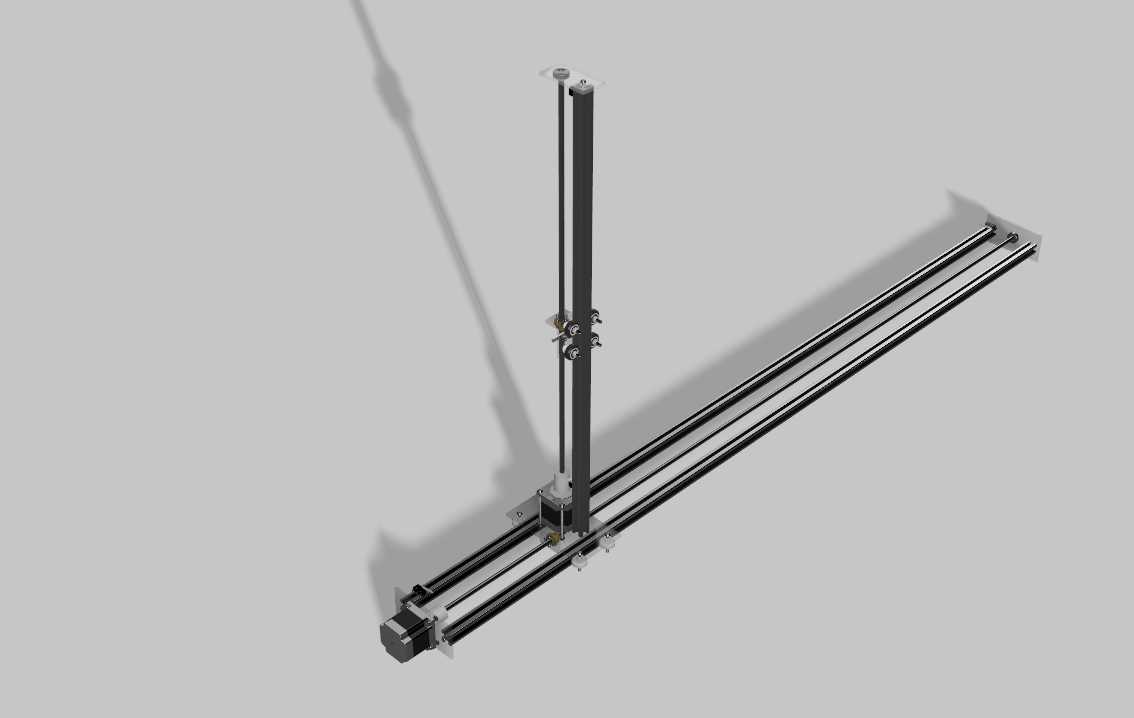

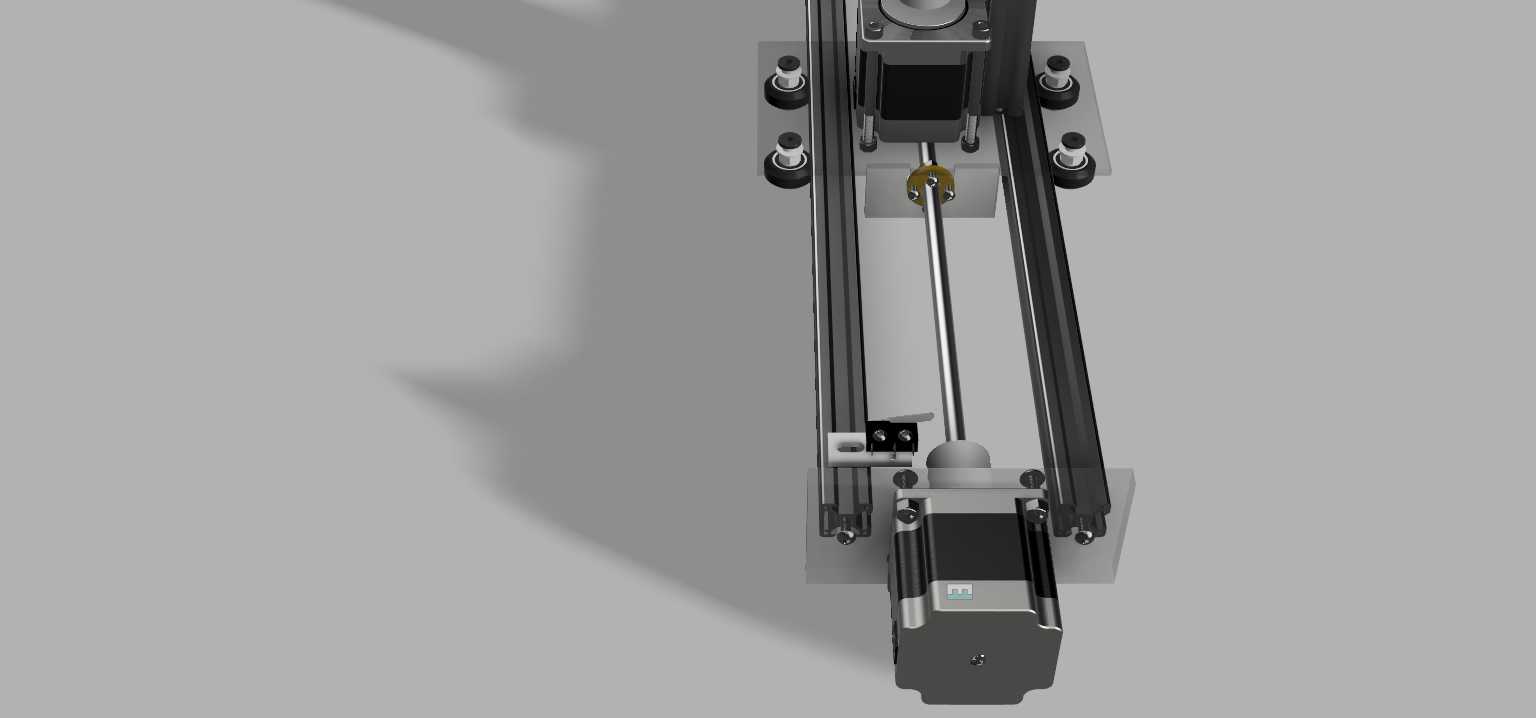

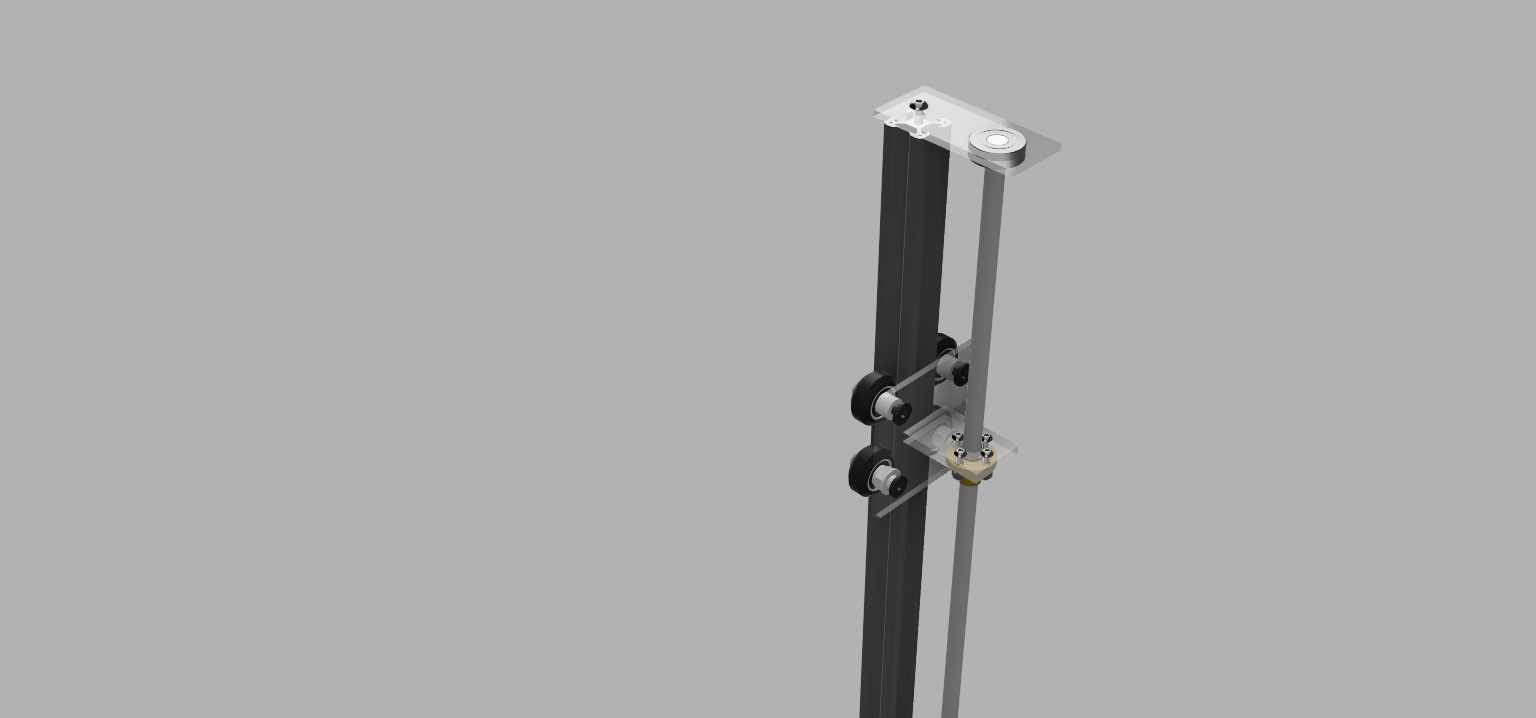

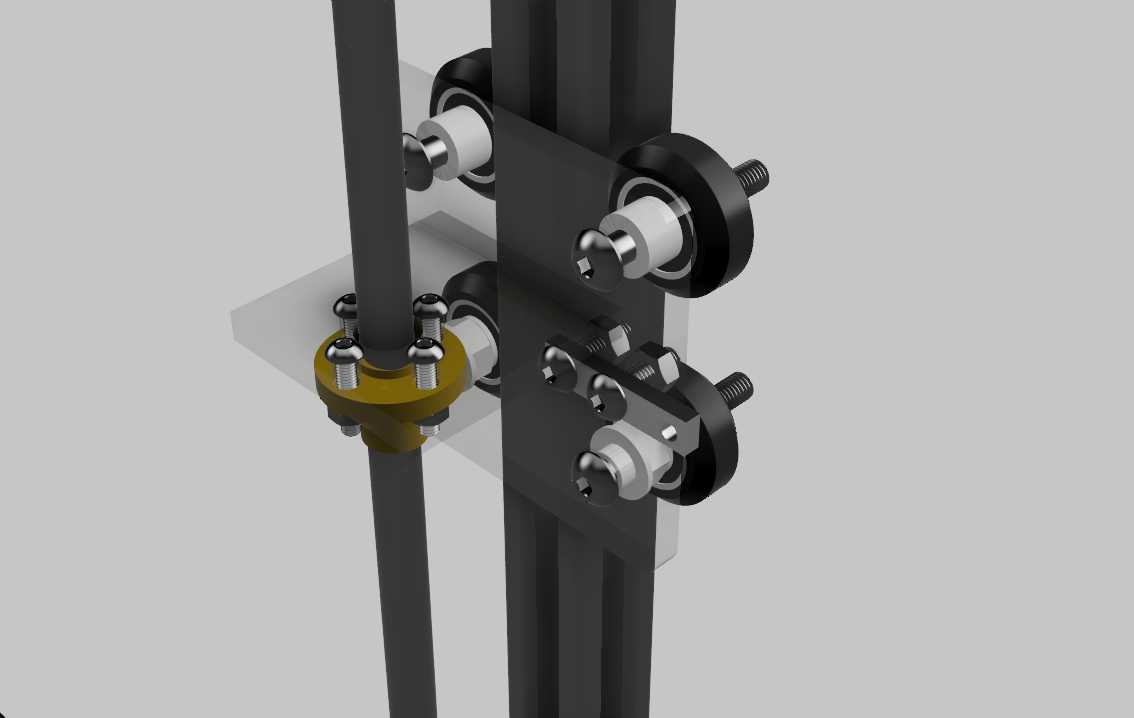

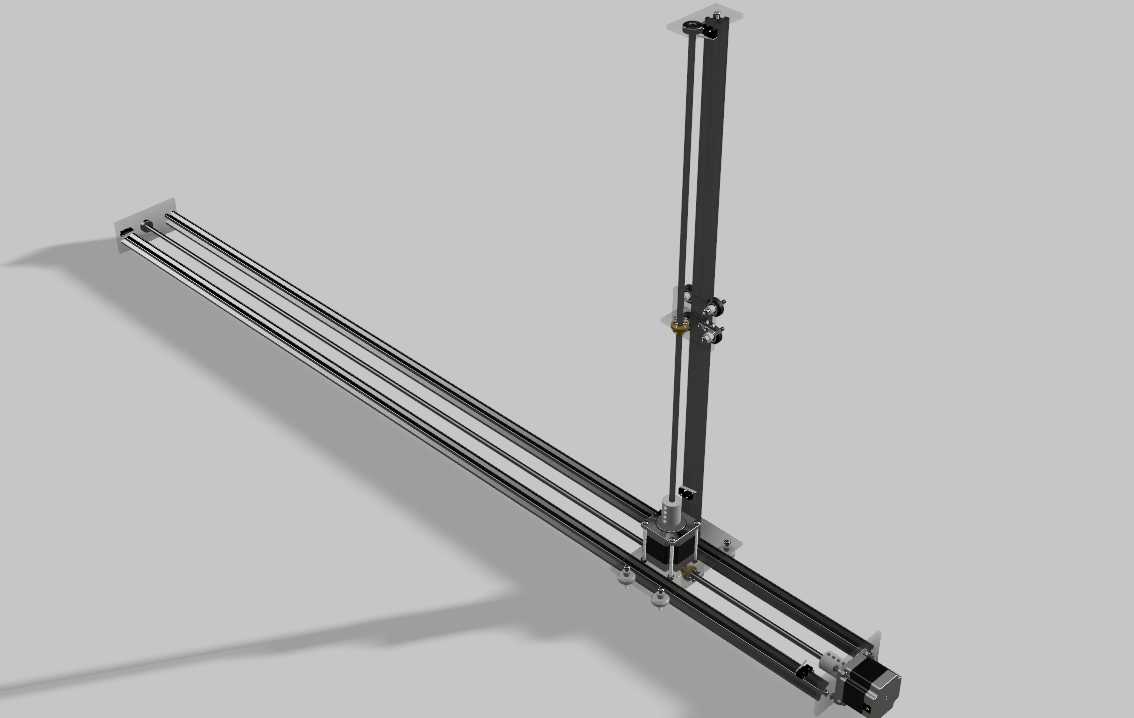

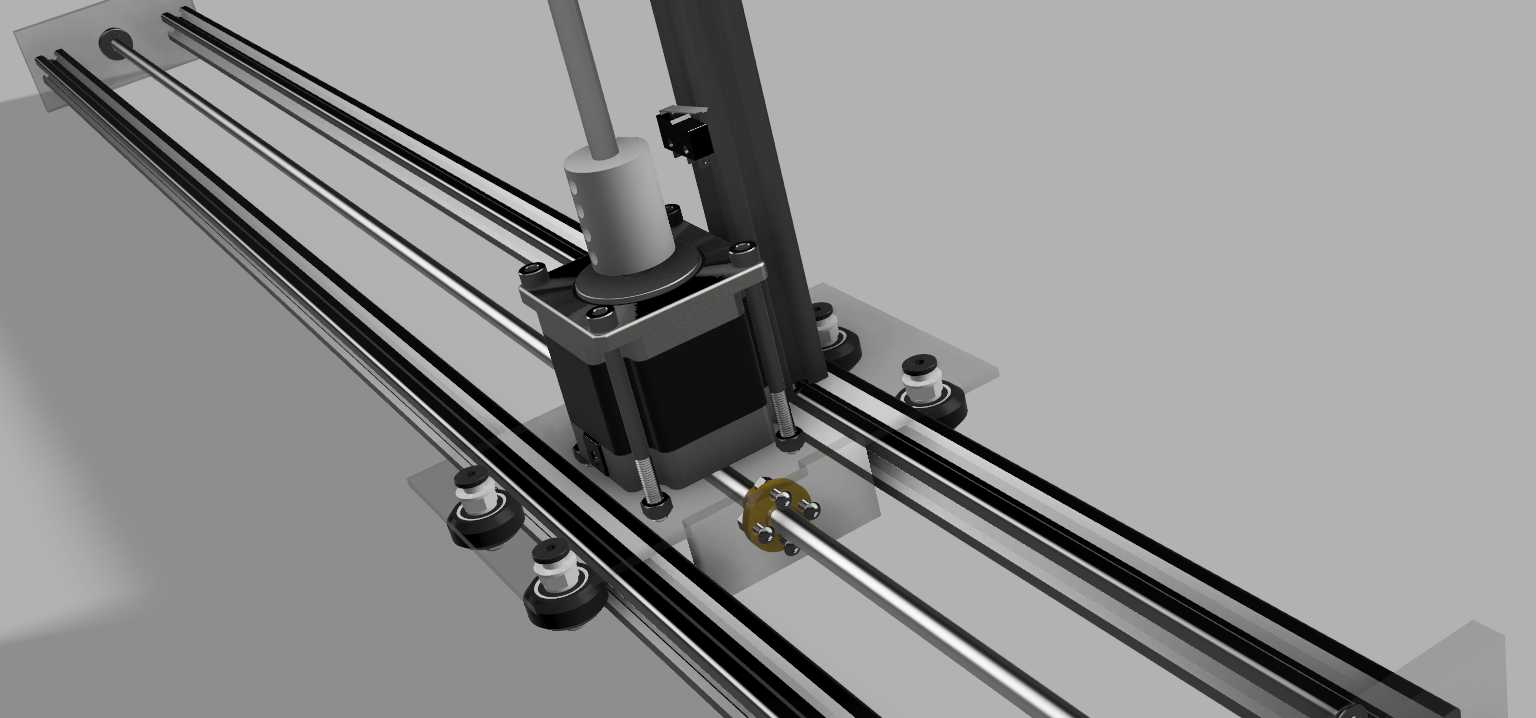

从结构布局来看，水平方向采用双平行光轴导轨搭配同步带传动的模组设计，两根平行光轴作为Y向运动的承载导向，配合底部伺服驱动的同步轮传动，可保证长行程运动过程中滑台的运行直线度，避免单导轨悬臂结构带来的侧倾偏差；垂直方向的Z轴模组同样采用光轴导向结构，热线两端分别固定在Z轴滑座与Y向主滑台的张紧机构上，可根据加工材料的厚度调整热线的有效工作长度，张紧结构内置弹簧补偿组件，可抵消热线通电加热后产生的热伸长量，避免热线松弛导致的切割面波浪形缺陷。

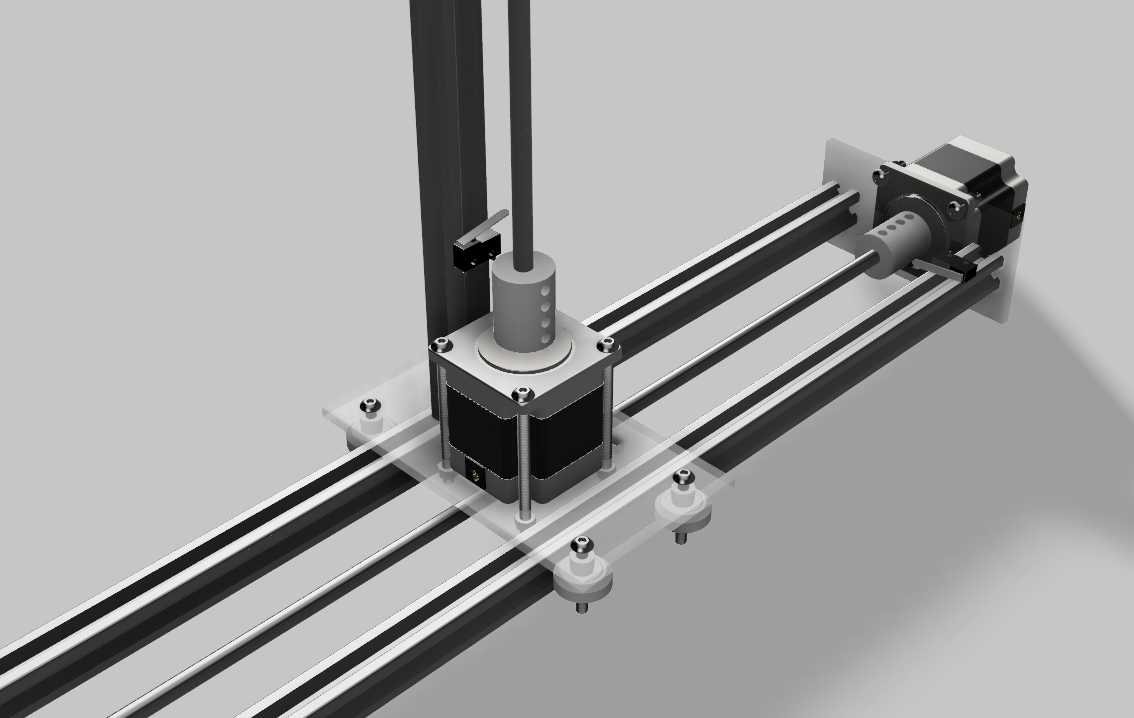

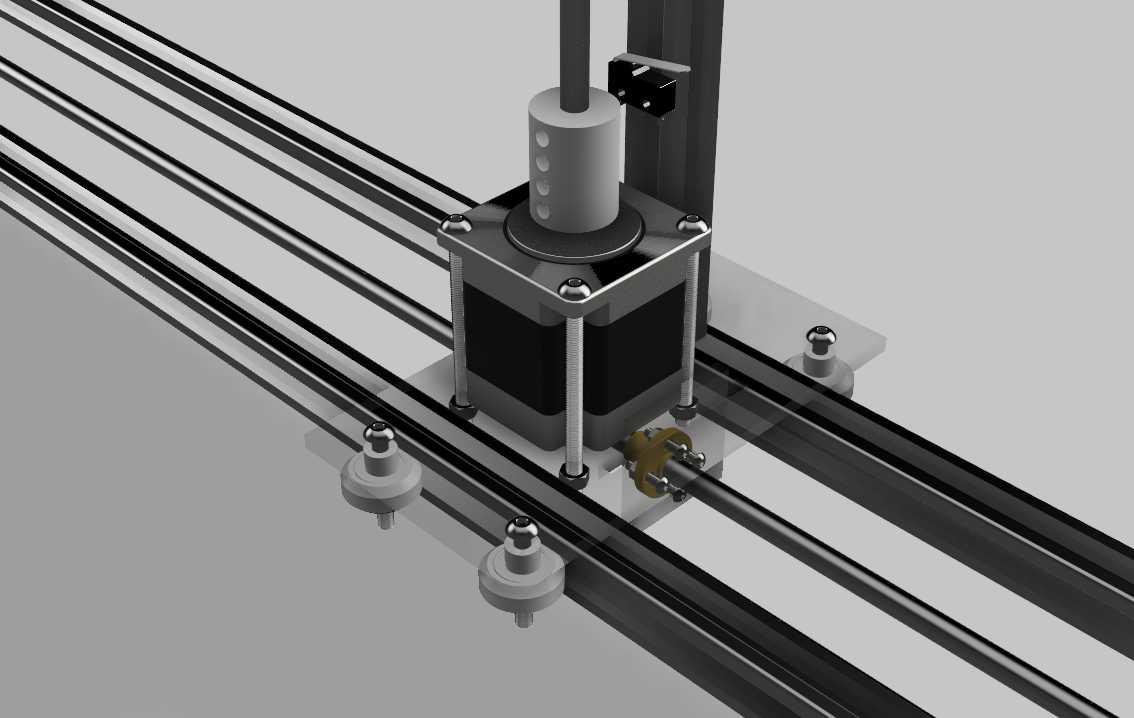

设计过程中优先考虑了设备的安装边界适配性，整体水平导轨的安装基准面为普通加工平面即可，无需高精度研磨平台，地脚预留的安装孔位可适配常见的工业铝型材机架或方管焊接机架，垂直立柱与水平滑台的连接采用定位销加螺栓锁紧的方式，现场装配时无需复杂调机工序，仅需保证两平行导轨的平行度公差在0.1mm/m范围内即可满足加工精度要求。运动控制层面，四个运动轴分别对应Y向主滑台移动、Z向滑座升降、以及热线两端的微调进给，可实现热线在切割过程中始终保持与加工轮廓切线方向垂直，避免斜切时出现的切口宽度不均问题，针对泡沫材料热熔切割的工艺特性，结构上预留了热线供电模块的安装位，可根据切割速度匹配对应的加热功率，保证切割面熔融均匀，无粘丝、毛边缺陷。

实际投产使用时，该结构可直接搭载通用的多轴运动控制卡，无需定制专用控制系统，对于小批量定制化泡沫加工场景，可大幅降低设备改造成本，相比传统铣削加工泡沫的工艺，热线切割无切削粉尘、加工速度快、刀具损耗为零的优势，在低密度泡沫材料加工领域的适配性远高于常规切削设备。结构中所有运动副均采用自润滑衬套配合光轴的设计，日常维护仅需定期清理导轨表面附着的泡沫熔融残渣即可，无需频繁加注润滑脂，适配加工车间多尘的作业环境。
