车间双轨悬挂式吊运工作站结构设计

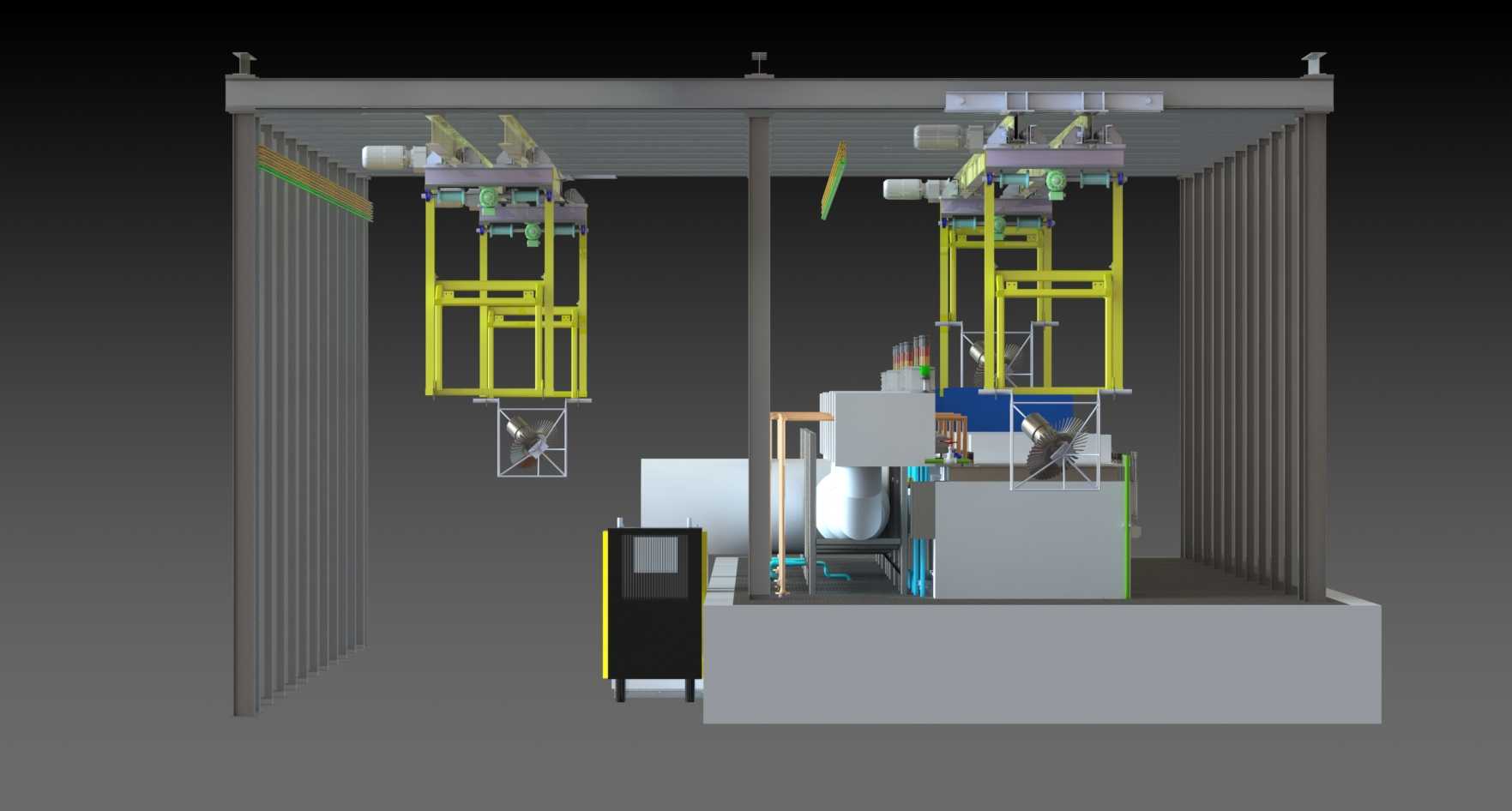

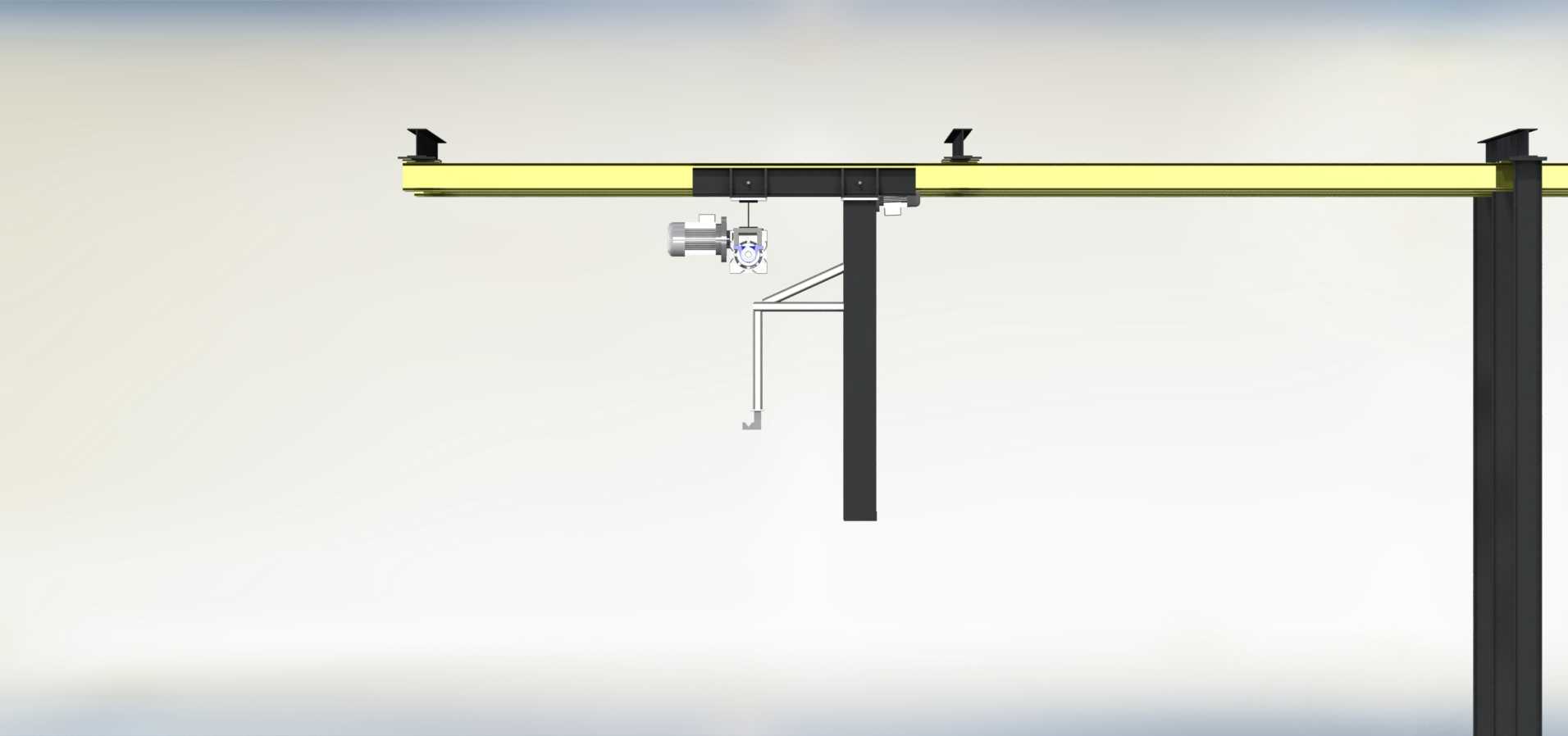

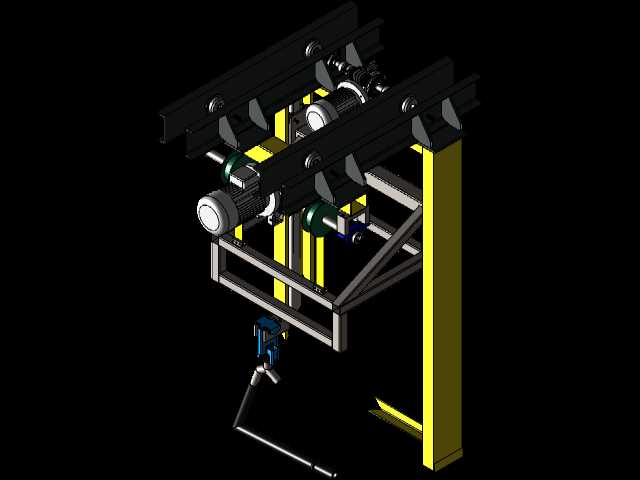

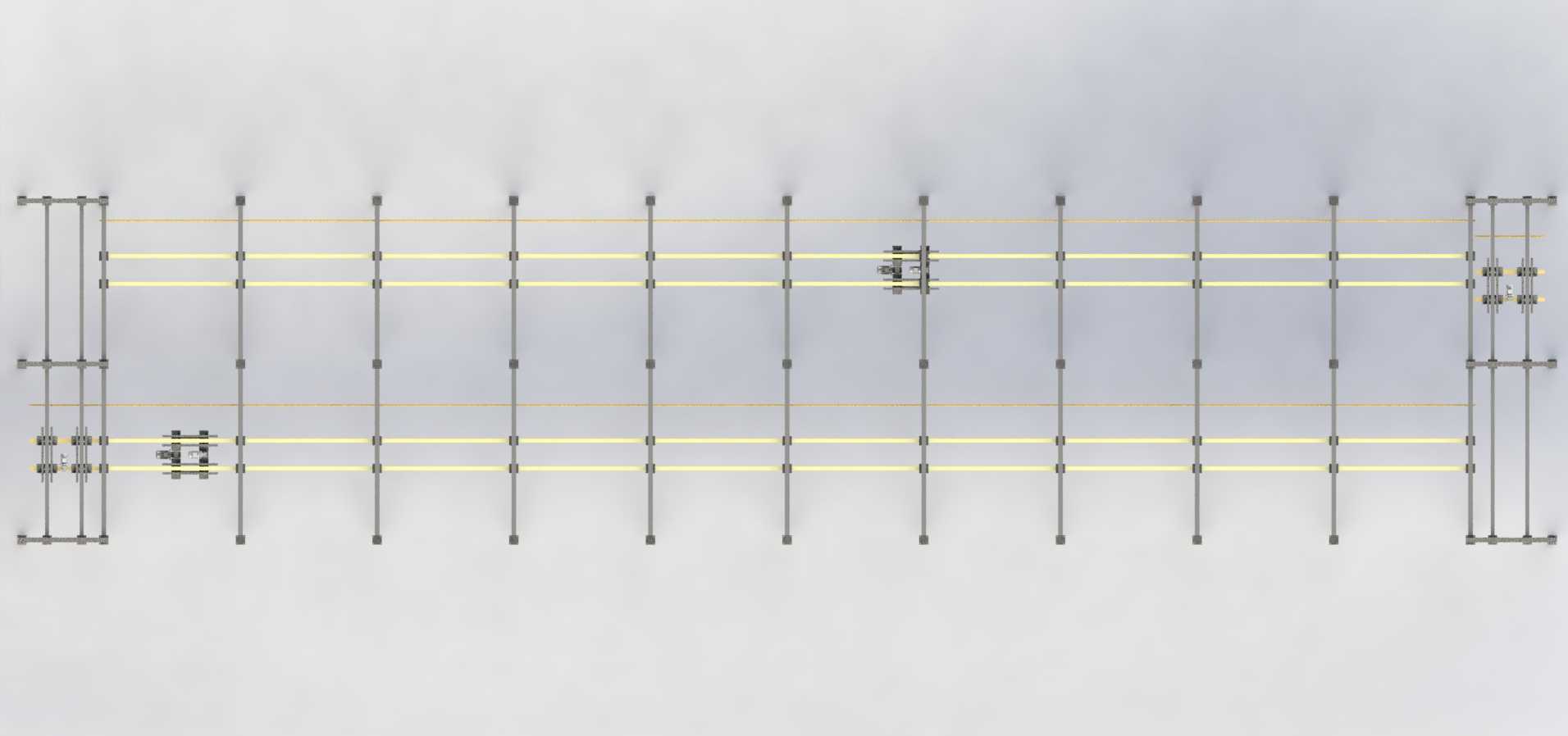

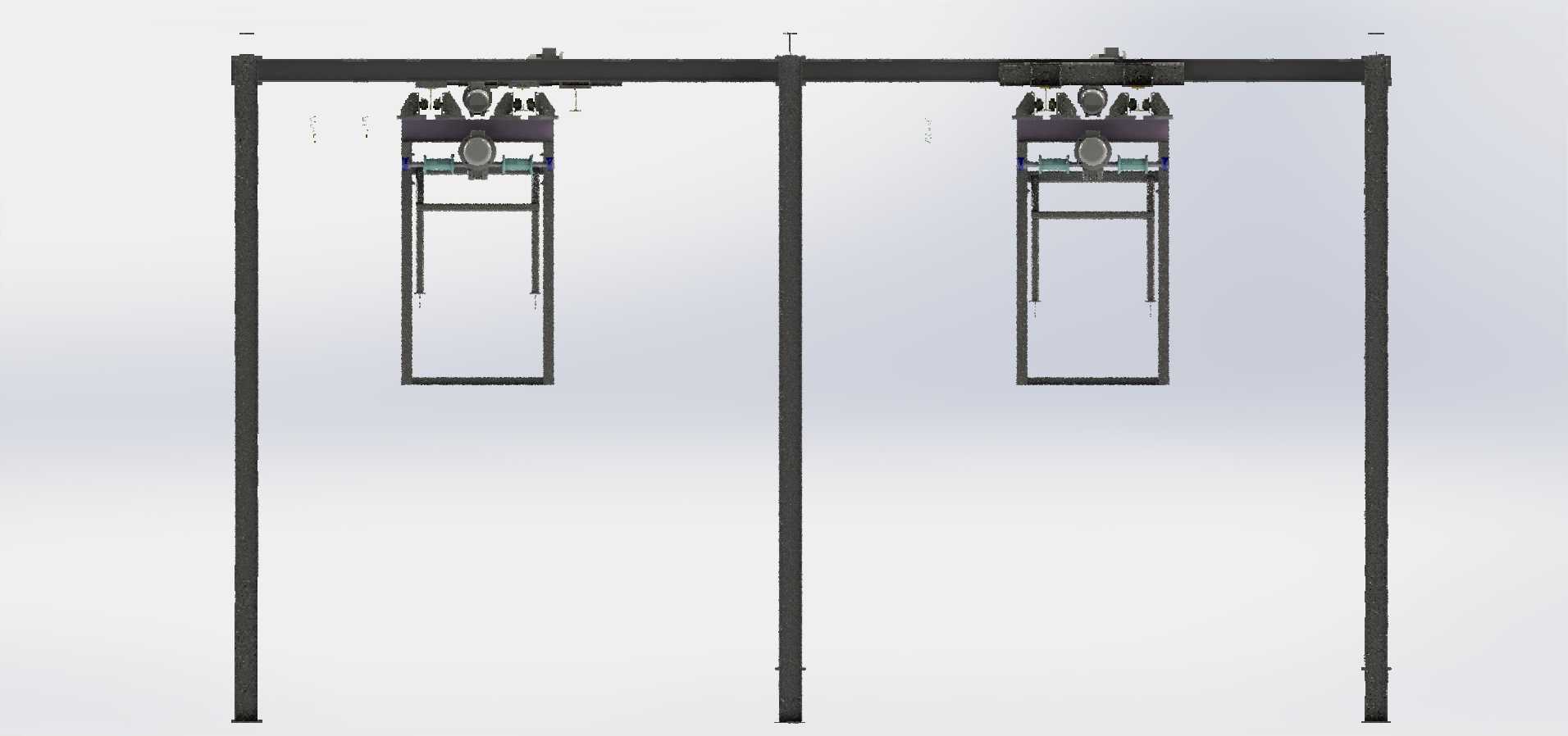

这套吊运结构主要面向封闭车间内的定点物料转序场景，常见于汽车零部件焊装线、总成件表面处理工位的上下料环节，适配固定节拍的产线物料流转需求，可覆盖工位两侧的物料暂存区与加工位的全范围吊运作业，无需额外占用地面通行空间。从结构布局来看，整套设备依托车间顶部的钢结构梁柱搭建安装基础，主梁采用双轨平行布置形式，轨道沿产线长度方向延伸，覆盖范围可根据工位实际长度调整，单轨的承载余量按照额定起重量的1.25倍做冗余设计，避免长期交变载荷下的轨道形变。两套独立的吊运小车分别布置在双轨上，可单独运行也可协同作业，针对大尺寸工件可实现双点同步起吊，规避单吊点起吊的工件倾斜风险。吊具部分采用框架式刚性结构设计，区别于传统柔性吊带吊运，刚性框架可保证工件起吊过程中的姿态稳定，针对异形工件可在框架底部预留快换接口，适配不同规格工件的装夹需求，吊具框架的重心经过反复校核，确保起吊后吊点与工件重心处于同一铅垂线，减少起吊过程中的工件晃动。设计过程中优先考虑了安装边界的适配性，顶部行走机构的整体高度控制在车间净高允许范围内，底部吊具的最低下降位置可覆盖地面工位的工件取放高度，两侧的防护围挡采用波纹板拼接结构，既可以隔离吊运作业区与人员通行通道，也能阻挡作业过程中可能出现的工件脱落风险，围挡与轨道立柱采用螺栓连接，便于后期维护拆卸。设备的走行轮组采用包胶轮设计，运行过程中可降低金属接触的噪音，适配车间内的低噪音作业要求，走行驱动采用分体式布置，每个轮组单独配置驱动单元，避免单驱动失效导致的设备卡滞。底部配套的基座集成了相关配套设备的安装位，将吊运作业的配套动力单元、控制柜体全部集成在作业区端部，减少外部管线的布置长度，控制柜体的操作面朝向人员操作位，操作人员可在安全区域外完成吊运的全流程操作，无需进入吊运作业范围。整套结构的受力点全部经过载荷校核，轨道连接处采用高强度螺栓拼接，拼接处的平面度误差控制在毫米级，避免小车运行过程中出现卡顿冲击，吊具框架的型材选型根据额定起重量做截面优化，在保证结构强度的前提下尽可能降低自重，减少行走机构的负载压力。
