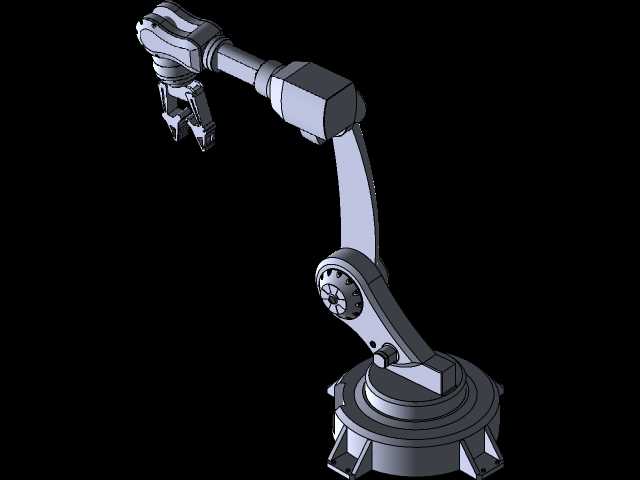

六轴关节型装配作业机械臂结构设计

这款多关节机械臂的设计初衷，是面向3C电子组装、小型零部件上下料、工位间物料转运这类对重复定位精度有稳定要求的产线场景，区别于大负载搬运类臂体，它的负载区间设定在3-5kg，刚好覆盖多数轻工装配场景的工件重量需求，不会出现负载冗余带来的成本浪费，也不会因负载上限不足无法适配常规作业。从结构布局来看，它采用经典的六轴串联关节构型，底座采用大直径法兰安装面，安装孔位按照通用工业臂的安装规范排布，既可以直接落地固定在设备机台的安装基准面上，也可以搭配倒挂支架安装在产线顶部的铝型材框架上，安装边界预留了足够的紧固件操作空间，不需要额外定制特殊转接件就能完成现场部署。大臂与小臂的关节处采用了谐波减速器配合交叉滚子轴承的支撑结构，这种结构能在有限的臂体截面尺寸下，同时承受径向、轴向的倾覆力矩，避免臂体在伸展到最大作业半径时出现末端抖动，臂体内部走线路径做了分层设计，动力线缆与信号线缆分别走独立的走线槽，在关节转动位置预留了足够的线缆弯曲余量，不会出现长期往复转动后线缆磨损折断的问题。末端执行器的安装法兰遵循通用的工业机械臂末端接口标准，可以快速替换夹爪、真空吸盘、螺丝锁付头等不同作业工具，不需要重新设计转接法兰。设计过程中特意对臂体的运动包络做了干涉校验，每个关节的转动角度范围都结合实际产线的常见作业姿态做了优化，比如腰部关节可以实现340度回转，大臂俯仰角度覆盖-45度到+120度，小臂俯仰角度覆盖-60度到+150度，手腕三个关节的转动范围也能满足多数复杂姿态的装配需求，不会出现作业死区。臂体的外壳采用了轻量化的铸铝材质，在保证结构刚性的前提下尽可能降低自身重量，减少关节驱动的负载，提升运动响应速度。在实际产线应用中，这类臂体可以搭配视觉检测系统完成工件的定位抓取，也可以单独按照预设的运动路径完成重复点位作业，它的作业半径覆盖从底座中心向外800mm的环形区域，刚好适配单人工位或者小型自动化工作站的作业范围，不需要占用过多的产线空间，相邻臂体同时部署时也不会出现运动干涉。
