科幻碟形飞行器外观结构设计方案

这款碟形概念载具的结构设计，最初是面向航空科普展陈、科幻影视道具制作、青少年航空航天研学教具场景开发的，在做整体结构排布时，首先考虑了展陈场景下的安装适配性，整体采用中心对称的回转碟形轮廓，主体外轮廓最大直径控制在1.2米量级，整体竖向高度不超过0.4米，不管是吊装在展厅顶部做悬浮效果展示，还是放置在落地展台上搭配星空背景做静态陈列，都不会占用过多的展陈空间，也能适配常规展台的承重边界，安装时仅需在碟体顶部预留三个均布的M6吊装孔位，或是在底部中心设置直径120mm的标准法兰对接位，就能快速完成和展陈支架的固定，不需要额外做复杂的转接结构。

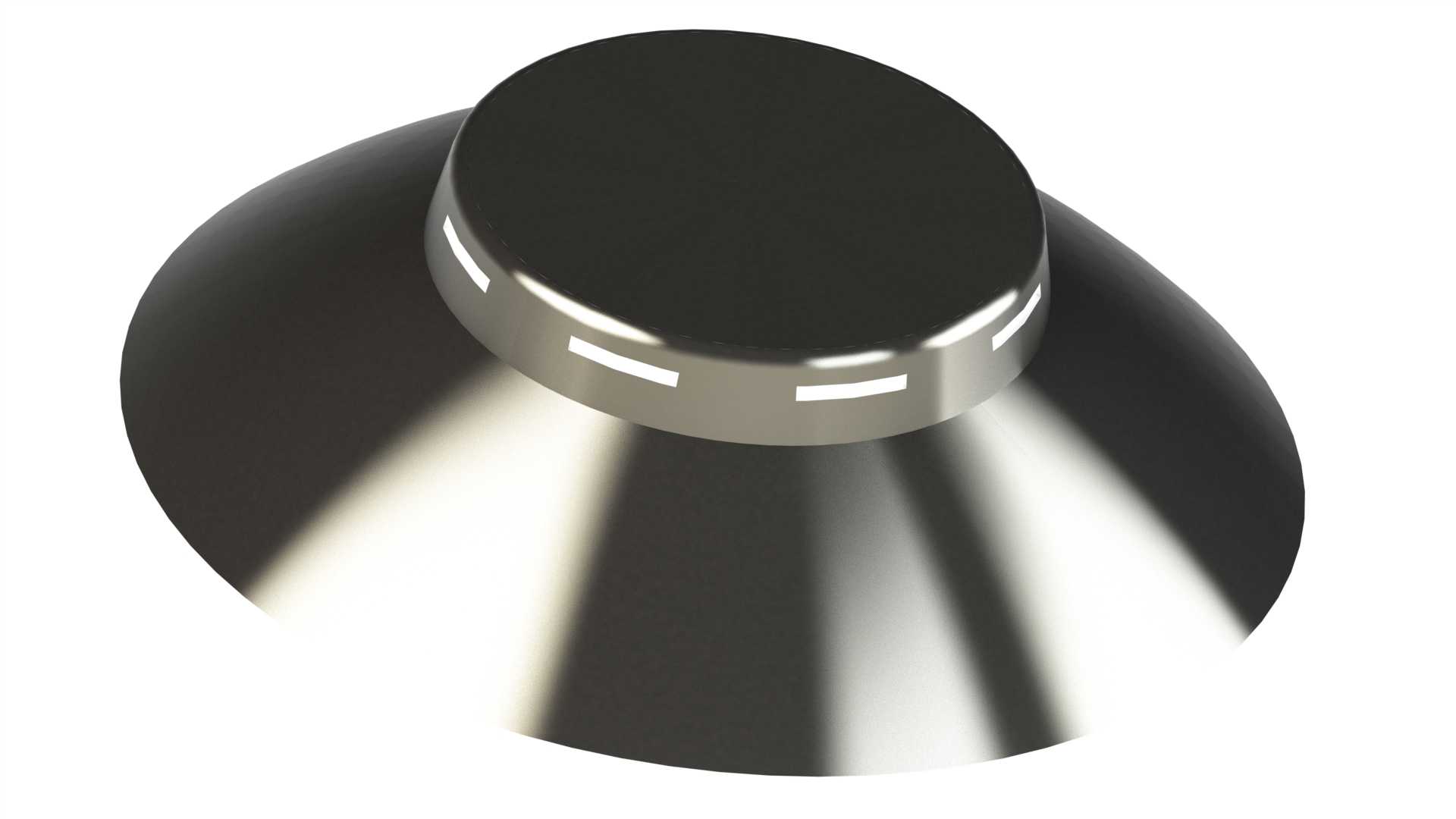

在功能结构的设计上，碟体主体分为上下两个装配区段，上半段为光滑的圆弧隆起壳体，表面做了等曲率的顺滑过渡处理，没有突兀的棱角结构，一方面是还原经典科幻载具的流线型视觉特征，另一方面也能减少展陈状态下表面的积灰，日常清洁维护时只需用无尘布沿弧面擦拭即可，不需要清理复杂的结构缝隙。下半段为环形的功能搭载区，沿碟体下边缘均匀布置了8个内嵌式的发光组件安装位，每个安装位都预留了直径20mm的走线孔，可直接嵌入常规的LED蓝色灯珠，搭配中心位置的圆形漫射发光面板，通电后就能还原科幻作品中飞碟底部的光晕效果，灯珠安装位做了15度的向内倾斜角度，光线投射方向集中在碟体下方的中心区域，不会出现光线直射观众眼睛造成眩光的问题。

结构细节处理上，碟体的上下壳体采用止口配合的装配方式，止口搭接宽度设置为15mm，配合间隙控制在0.2mm，既可以保证装配后上下壳体的同轴度，也能在内部预留足够的空间放置供电模块、控制电路板等组件，不需要额外在壳体表面开槽走线，保证了外观的整体性。碟体边缘做了R8的圆角倒钝处理，不管是作为研学教具供学生近距离观察触摸，还是作为影视道具在拍摄场景中移动使用，都不会因为尖锐边缘造成磕碰损伤。在做建模时，所有的曲面都做了G2连续的曲率匹配，壳体的壁厚统一设置为4mm，若后续需要采用3D打印、玻璃钢翻模或是ABS吸塑工艺做实体制作，都可以直接基于该模型调整工艺参数，不需要再做壁厚的二次修正，环形发光区的灯位排布做了等角度均分，相邻两个灯位的中心夹角为45度，保证发光时的光晕均匀度，不会出现局部亮度过高或暗区的问题。

考虑到不同场景的使用需求，模型的结构做了模块化拆分，上壳体、下环形壳体、中心发光面板、灯位嵌件都为独立的可替换结构，如果后续需要调整外观细节，比如在壳体表面增加舷窗结构、调整发光组件的颜色或是加装模拟的天线结构，都可以直接在对应模块上修改，不需要重构整个碟体的基础模型，能大幅缩短二次修改的设计周期。
