可折叠式四旋翼无人机机身框架结构设计

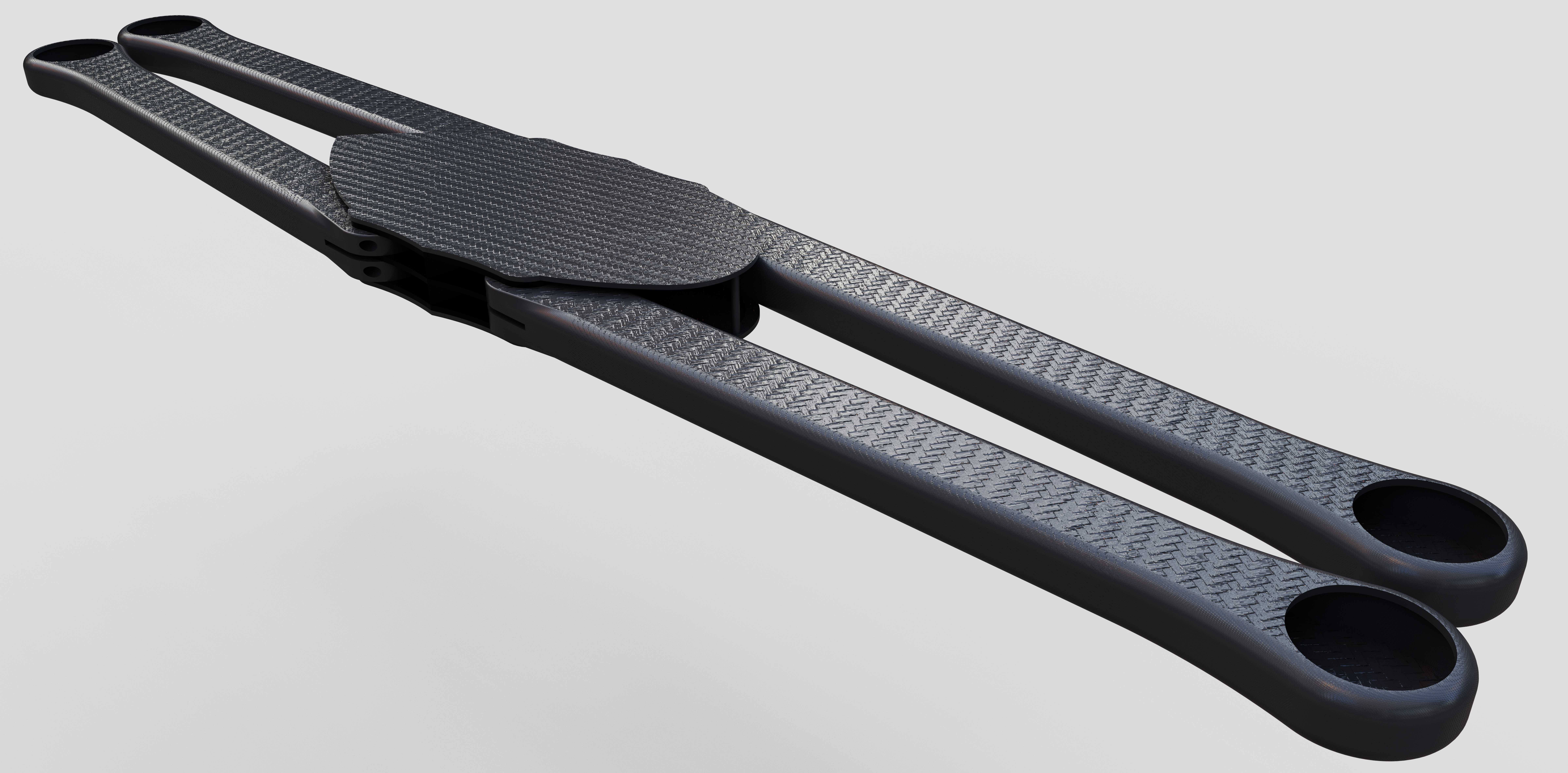

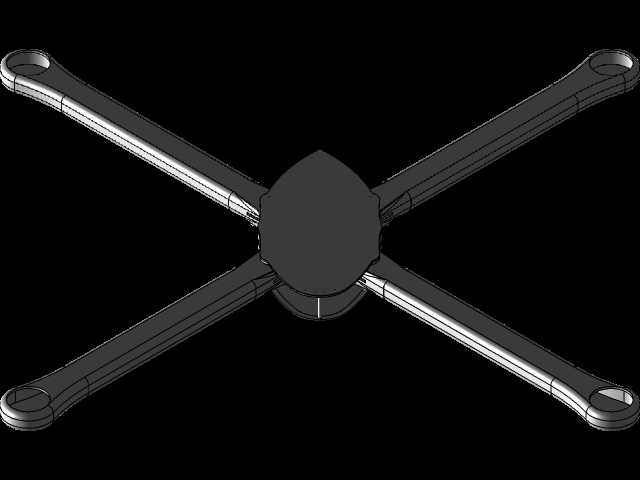

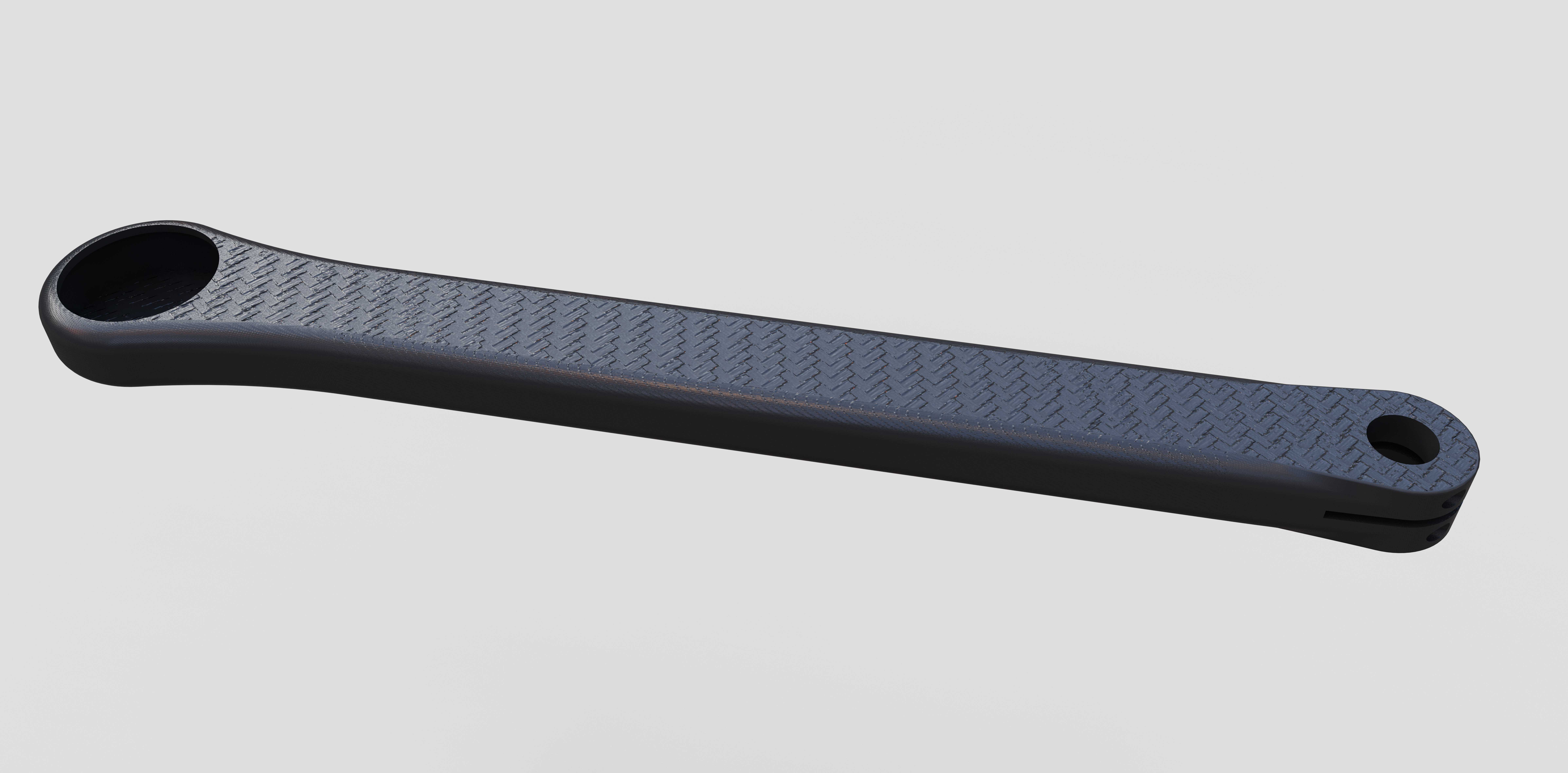

这款可折叠四旋翼机架的设计初衷，是解决消费级及行业入门级航拍无人机便携性与结构刚性的平衡问题，不少户外航拍摄影、电力巡检入门作业场景中，操作人员需要频繁转场，传统固定轴距的四旋翼机架收纳时占用空间大，机臂突出部分容易在携带过程中发生磕碰形变，折叠结构的引入可以在收纳状态下将整机横向尺寸压缩近40%，能够轻松放入常规双肩背包的隔层中，无需额外配备专用防护箱。从结构设计逻辑来看，机臂与中心机身的铰接位置做了限位咬合处理，展开到位后铰接面的凹凸卡位可以抵消飞行过程中机臂产生的扭转力矩，避免飞行时因升力交变导致机臂出现旷量晃动，机臂主体采用等强度变截面设计，从铰接端到电机安装端逐步收窄截面尺寸，在保证结构抗扭、抗弯强度满足最大起飞重量要求的前提下，尽可能降低无效结构重量，提升整机续航表现。机臂表面的防滑纹理并非装饰性设计，一方面是在手动折叠或展开机臂时增加手指接触摩擦力，避免戴手套操作时打滑，另一方面纹理形成的微小凹凸面可以打乱机臂表面的气流附面层，降低特定飞行速度下机臂产生的气动震颤，提升飞行姿态稳定性。中心机身的安装平面预留了标准的飞控、电调、电池安装孔位，孔位间距兼容主流的航模电子设备安装规格，无需额外打孔改装即可完成组装，机臂末端的电机安装座采用同轴度定位设计，保证电机安装面与机臂轴线垂直，避免电机安装倾斜导致的飞行姿态偏移、动力效率损耗问题。铰接位置的转轴采用过盈配合设计，日常使用无需额外调整阻尼，既可以保证折叠时操作顺畅，又能在展开后无松动间隙，不会因为飞行中的振动导致机臂意外折叠。从安装边界来看，折叠状态下整机外轮廓无突出尖锐结构，收纳时不会刮蹭背包内的其他设备，展开后机臂的张开角度经过反复校核，相邻机臂上的螺旋桨在转动过程中不会发生打桨干涉，同时给桨尖留出足够的安全余量，即使飞行中出现小幅机体形变也不会触及相邻桨叶。中心机身的下部预留了云台安装挂点，挂点位置处于整机重心垂线上，搭载航拍云台时不会影响整机的重心配平，减少飞控的姿态修正负担。整个机架的受力路径经过优化，飞行时四个机臂承受的升力会通过铰接位置的加强筋均匀传导至中心机身的主承力板，避免局部应力集中导致的结构断裂，即使在小幅坠机的情况下，受力也会优先在铰接位置的缓冲结构处释放，不会直接损伤中心机身内的核心电子元件。
