SA315B直升机桁架式机身主体结构

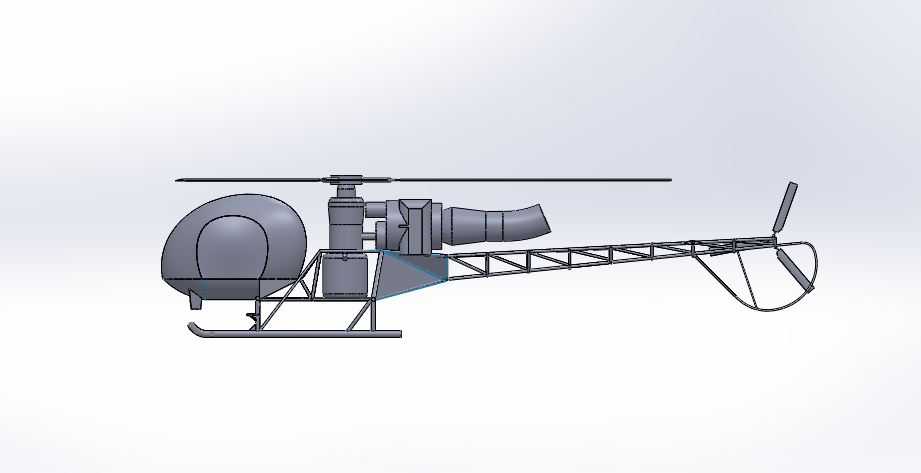

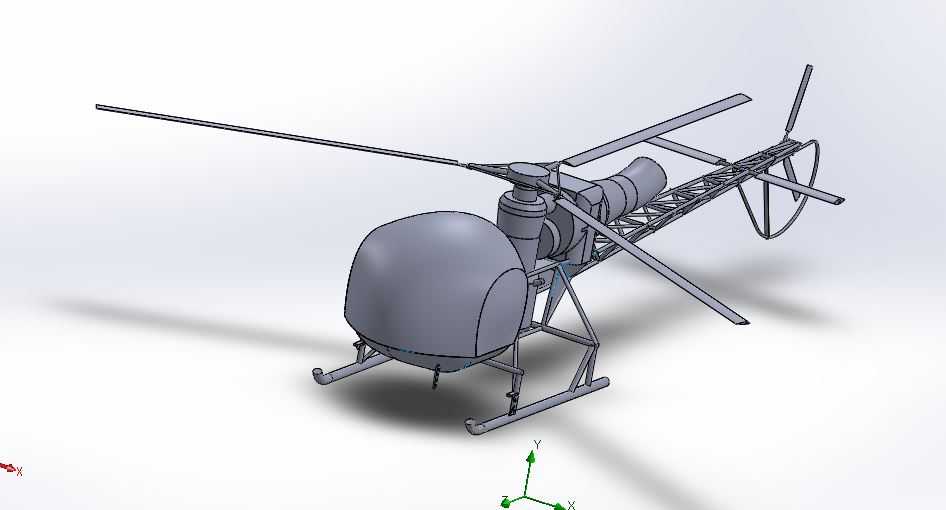

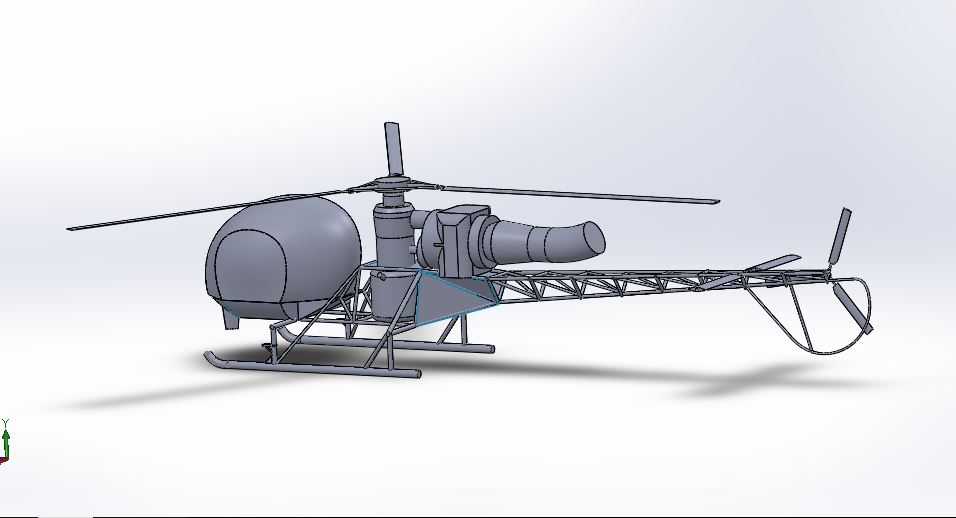

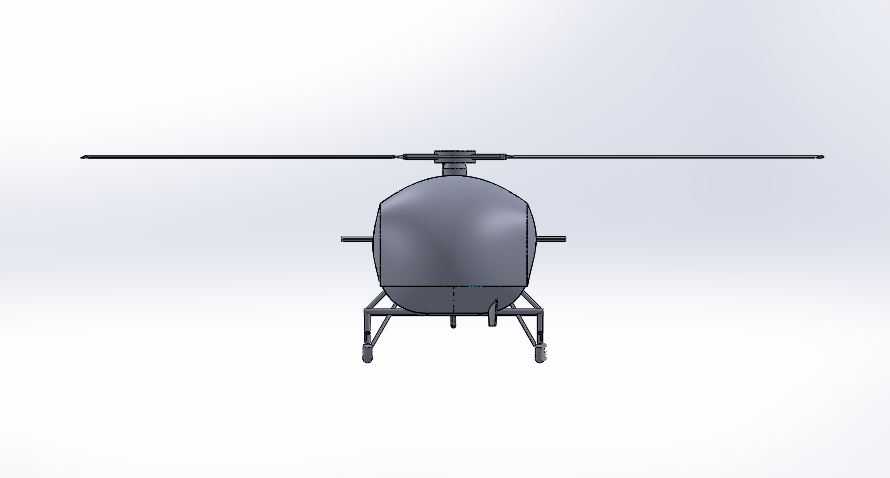

该结构为轻型多用途直升机的机身承力主体，采用空间桁架式构型设计，核心作用是为全机各系统提供安装承载基础，同时传递旋翼升力、尾桨扭矩、着陆冲击等各类工况载荷，适配高海拔、高温环境下的作业需求，可承担人员运输、物资吊运、农林作业、应急救援等多类通航任务场景。从结构布局来看，主体桁架沿机身纵向布置多组主承力梁，通过斜向支撑、横向连接杆件形成稳定的空间受力体系，前部预留动力舱安装接口，可匹配涡轴发动机的安装固定点位，中部设置座舱承载框架，预留乘员座椅、操纵系统、航电设备的安装支座，下部集成滑橇式起落架的连接接头，接头位置通过局部杆件加密、截面加厚的设计强化抗冲击能力，尾部延伸段为尾梁桁架，预留尾桨传动系统、尾翼操纵机构的安装空间，整体杆件排布优先规避旋翼下洗气流的干扰路径，同时兼顾结构减重需求。设计过程中优先遵循等强度设计原则，不同位置的杆件根据受力大小匹配对应截面规格，主承力路径上的杆件采用大截面管材，次要受力位置的辅助支撑采用小截面杆件，所有连接节点均采用同轴交汇设计，避免杆件承受附加弯矩，降低节点处的应力集中风险。安装边界层面，机身主体宽度适配单发轻型直升机的通用尺寸规范，前部动力舱接口可兼容主流小功率涡轴发动机的安装尺寸，下部滑橇接头的间距满足地面着陆时的横向稳定性要求，尾部桁架的末端接口可直接连接尾减速器安装座，全机结构预留的设备安装孔位均符合通用通航设备的安装间距标准，无需额外改制即可完成机载设备的装配。桁架结构的外露设计也便于日常维护检查，杆件表面的损伤、连接节点的松动可直接目视排查，降低外场作业的维护难度，滑橇式起落架与机身主体的连接位置设置有缓冲吸能结构，可在硬着陆时通过结构变形吸收冲击能量，保护机身主体结构与机载设备不受损坏。
