机加工用定心钻刀具结构设计

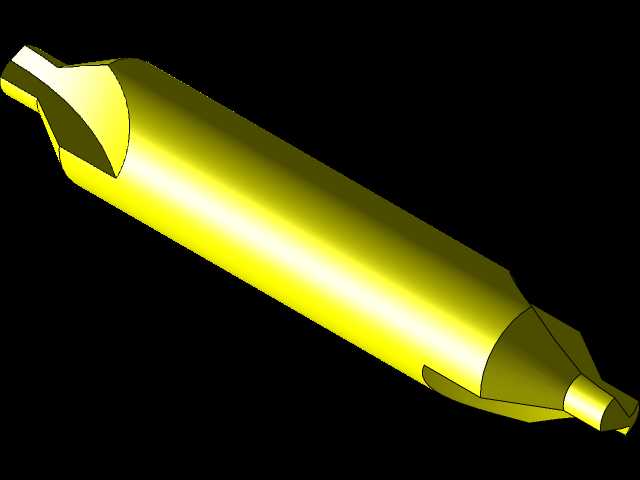

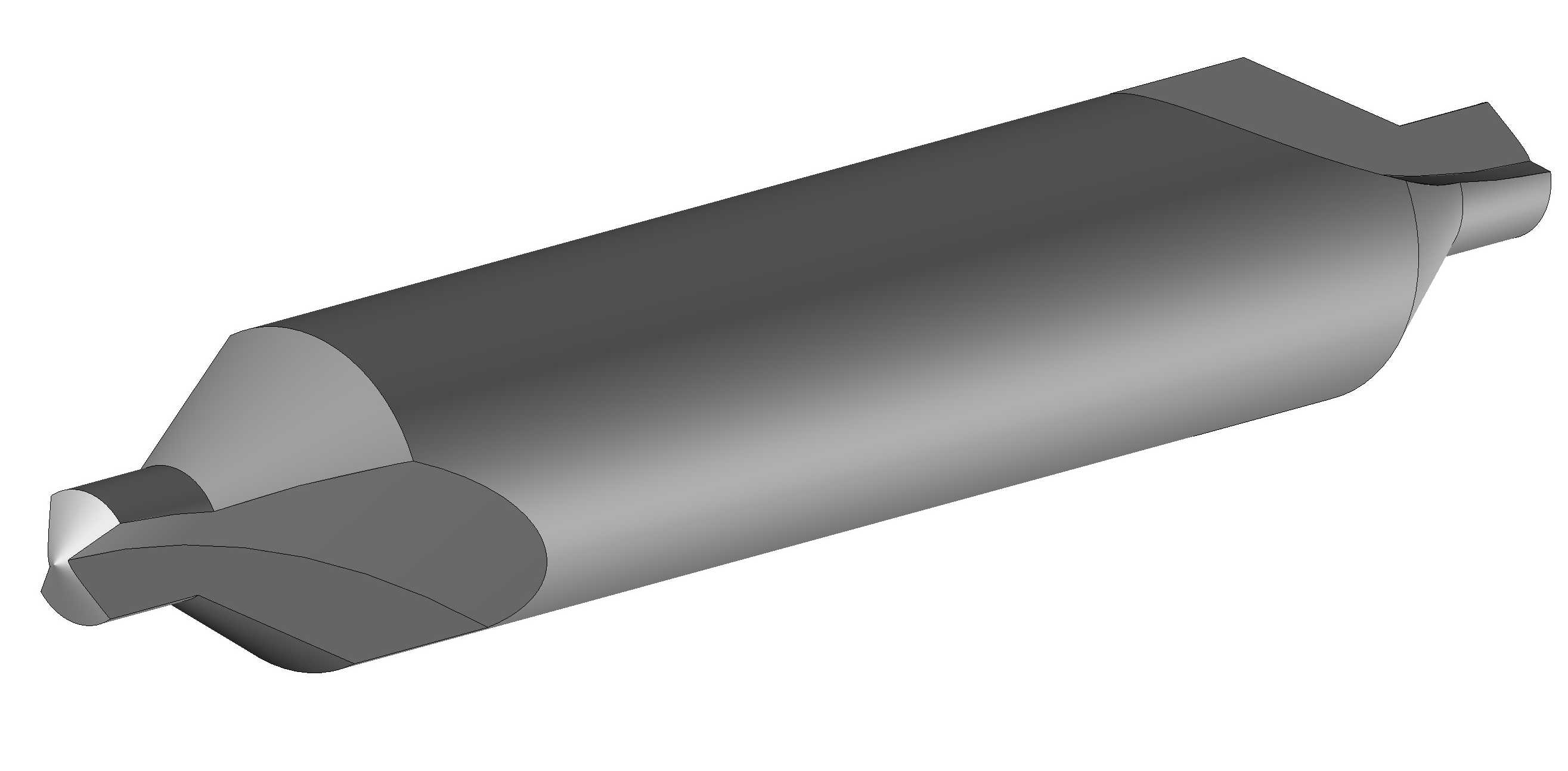

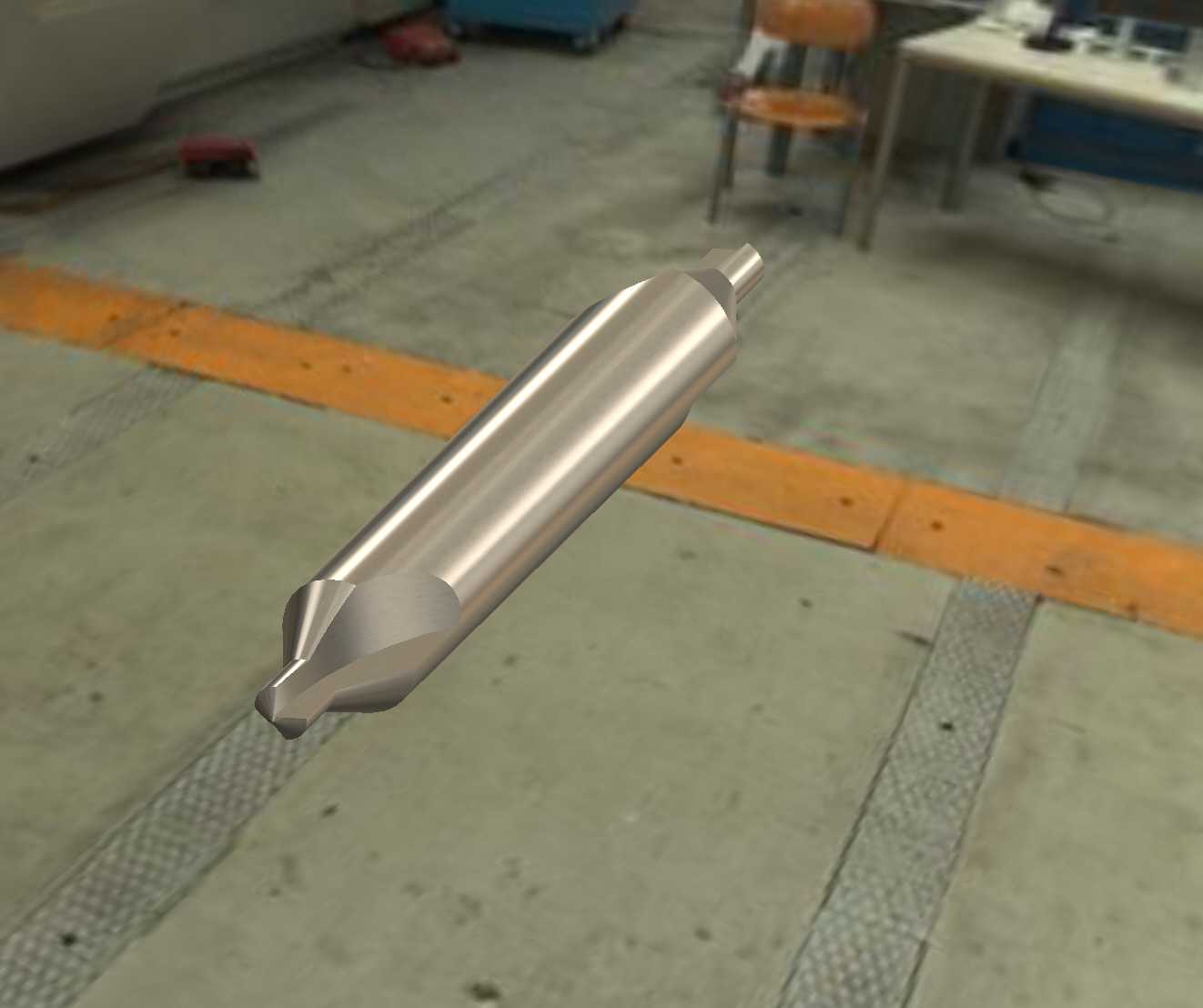

在常规机械加工的孔加工工序里，很多新手操机人员常会遇到后续钻头入钻偏移、孔位超差的问题，这类问题的核心诱因往往是跳过了预钻定心的工序，而定心钻就是专门解决这类工艺痛点的切削刀具。从实际加工场景来看，不管是普通台钻、立式加工中心还是摇臂钻床，在对碳钢、铝合金、模具钢等各类金属材料进行钻孔作业前，尤其是孔位位置度要求在0.05mm以内的精密孔加工，都需要先用定心钻加工出导向锥坑，为后续钻头提供准确的入钻定位基准。这款定心钻的结构设计完全贴合实际切削需求，整体采用细长轴类对称结构，两端分别设计了不同规格的钻尖结构，可适配不同直径的钻孔定心需求，减少换刀频次。钻尖部分采用了复合锥面设计，最前端的小直径导向段先接触工件表面，避免钻头打滑偏移，后续的60度锥面部分加工出的锥坑，能刚好匹配后续标准麻花钻的钻尖顶角，让后续钻头入钻时两侧切削刃受力均匀，不会出现单侧受力让刀导致的孔位偏移。从安装边界来看，这款定心钻的柄部采用标准直柄设计，可适配绝大多数钻夹头、ER弹簧夹头的装夹范围，装夹时只要保证柄部夹持长度不小于15mm，就能避免高速旋转时出现刀具甩动的问题。设计这类刀具三维模型时，需要重点关注钻尖部分的角度参数与刃口过渡处理，锥面的同轴度公差需要控制在0.01mm以内，才能保证旋转时钻尖的跳动量满足加工要求，避免定心锥坑出现偏心。同时刀具的整体长径比经过合理优化，既保证了足够的刚性，避免钻削时出现振纹，也能适配不同深度的定心加工需求，不会因为刀具过长让刀导致定心锥面不规整。在实际使用中，这类定心钻的切削参数需要根据工件材质调整，加工普通碳钢时转速可控制在1500-2000r/min，进给量控制在0.05-0.1mm/r，不需要加注过多切削液就能获得较好的定心锥面质量，加工出来的锥坑表面粗糙度可达到Ra1.6，完全能满足后续钻孔的定位要求。很多工艺人员在做工艺排布时，常会忽略定心钻的选型，直接用中心钻代替定心钻做预钻，实际上中心钻的核心作用是加工轴类零件的顶尖孔，其钻尖结构的导向段较短，锥面角度和普通麻花钻不匹配，反而容易导致后续钻头入钻时出现卡滞，而专门的定心钻结构就是针对孔加工预定位设计，能从根源上避免孔位偏移、钻孔歪斜等常见加工缺陷，提升孔加工的一次合格率，减少后续铰孔、镗孔的修正余量。
