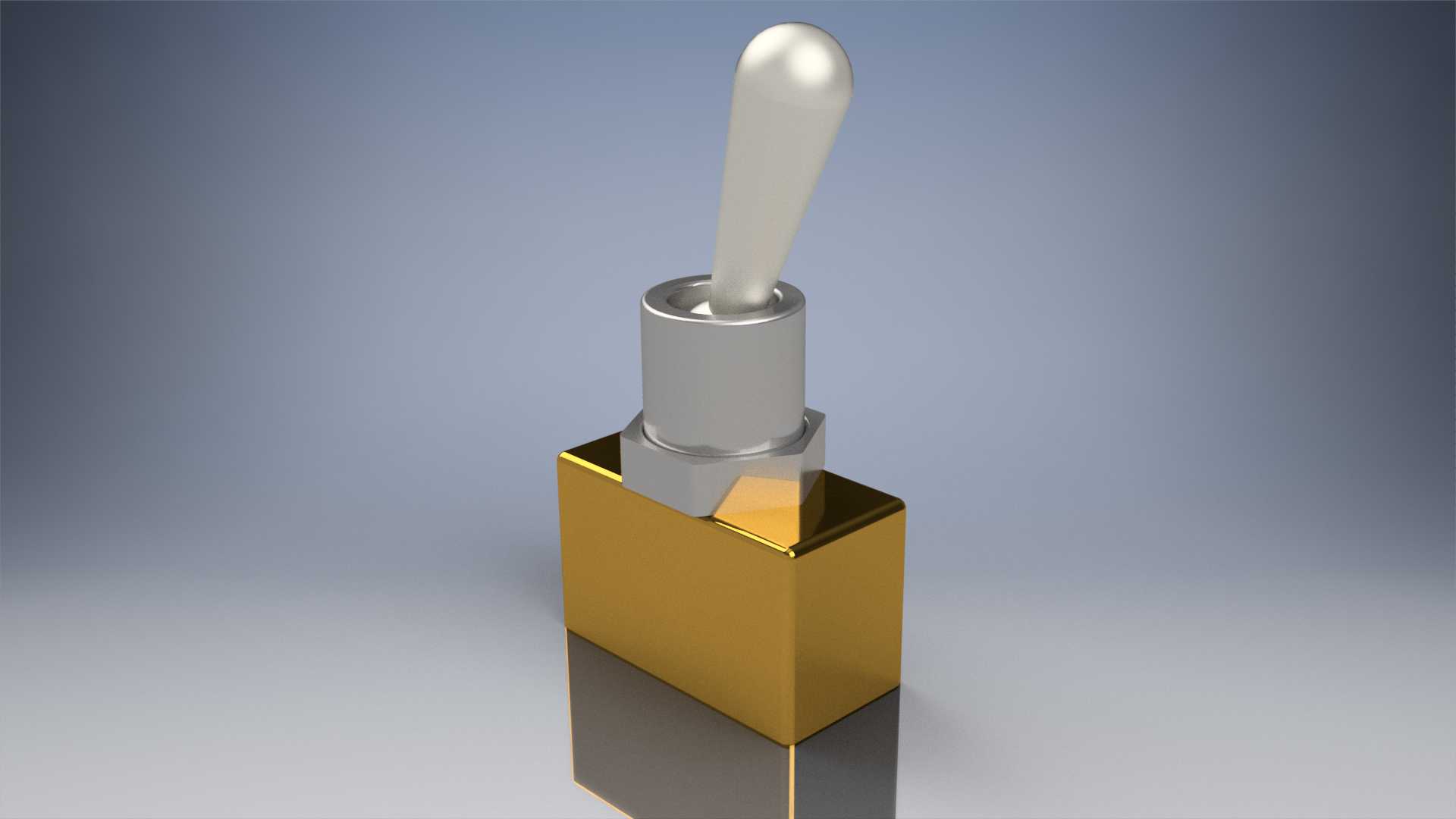

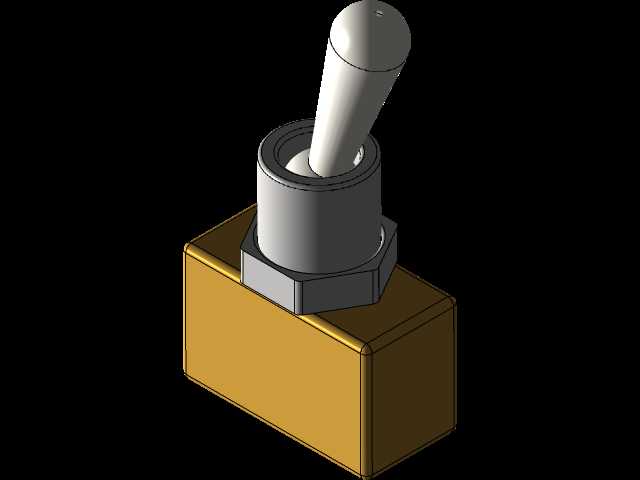

金色拨杆式钮子开关结构设计

这款拨杆式开关常被用于小型电控回路的通断切换场景，在桌面测试治具、小型实验设备、手持检测仪器以及复古风格的小型电子装置中都能见到它的身影，承担着单回路或双回路的信号、小电流通断切换功能，操作时通过扳动顶部拨杆实现触点状态切换，单击到位后有清晰的手感反馈，能让操作人员明确感知切换动作是否完成，避免误操作。从结构设计来看，底部采用方形金属基座，一方面是为了在面板安装时提供稳定的定位基准，方形结构相比圆形基座更易控制安装角度，不会在拧紧固定螺母时发生跟转，基座表面做了镀金质感的表面处理，除了外观辨识度高之外，也能提升基座的抗锈蚀能力，适合在常规室内工业环境下长期使用。基座上方的六角锁紧螺母是标准的面板安装结构，适配常规的面板开孔尺寸，安装时从面板正面插入开关主体，在面板背面旋紧该六角螺母即可完成固定，安装边界清晰，不需要额外设计复杂的固定结构，对安装面板的厚度适配范围较宽，能覆盖多数薄钣金、塑料壳体的安装需求。中部的金属套筒是拨杆的导向与防护结构，内部容纳拨杆的摆动转轴与复位、定位结构，套筒与基座之间采用压合或螺纹连接，保证结构连接强度，避免频繁扳动拨杆时出现结构松脱。顶部的拨杆做了圆润的流线型设计，握持接触面积适中，扳动时施力方便，表面做了哑光金属处理，不易残留指纹与污渍，长期操作也不会出现表面镀层脱落的问题。设计过程中需要重点关注拨杆的摆动角度与内部触点的行程匹配，保证拨杆扳动到极限位置时触点能完全可靠接触，同时在中位（若为双复位型）或切换位有明确的定位手感，避免出现虚接、半接的故障状态；另外基座的接线端结构需要预留足够的接线空间，方便焊接导线或插接接线端子，不会因为空间局促导致接线困难或导线绝缘层被结构件磨损。这类小型开关的外形尺寸紧凑，不会占用过多的设备内部安装空间，在空间受限的小型设备内布置时优势明显，方形基座的外形也方便在PCB板或安装面板上做定位标记，提升装配效率。
