美国航天飞机轨道器三维结构设计

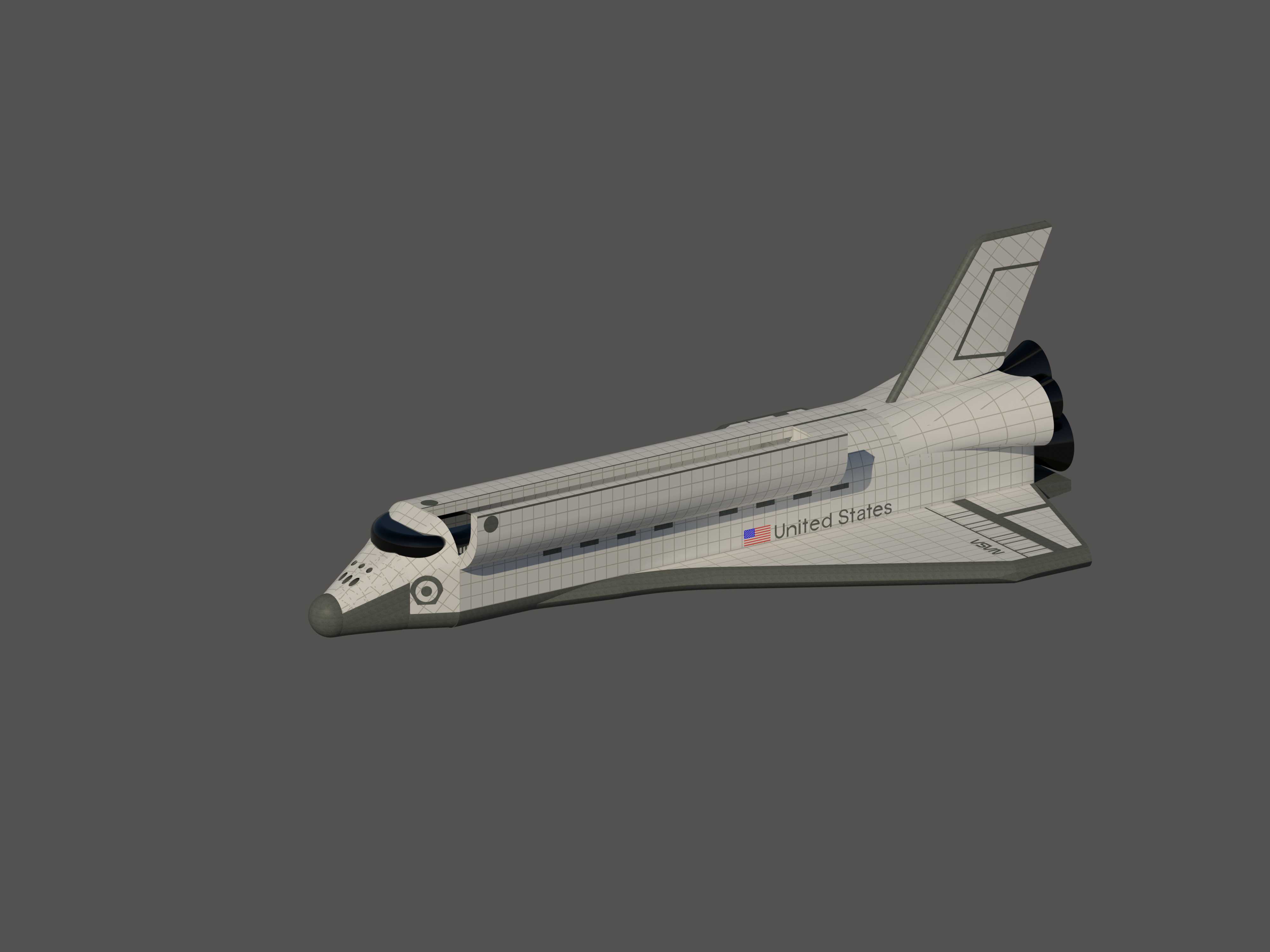

该航天飞机轨道器模型还原了可重复使用载人航天运载器的核心结构特征，整体采用翼身融合的升力体布局，兼顾大气层内滑翔飞行与在轨运行的气动需求。从结构设计逻辑来看，机身前段设置乘员舱区域，预留了密封舱段的结构边界，可容纳飞行机组与任务载荷操作空间；机身中段为大容积货舱结构，设计有可开合的舱门结构边界，能够匹配在轨释放、回收有效载荷的功能需求，舱段两侧预留了机械臂安装的接口位置，可拓展在轨操作的相关功能；机身后段集成了主发动机安装机位与轨道机动系统舱段，能够匹配入轨点火、轨道变轨、离轨制动的动力安装需求，垂尾与后缘襟翼、副翼的结构边界完全按照真实气动控制面的布局还原，可满足再入大气层阶段的姿态控制气动需求。

在实际行业应用场景中，这类高精度的航天飞机结构模型可用于航空航天专业的教学演示，帮助学员理解可重复使用航天器的总体布局逻辑；也可作为航天科普展项的数字化基础素材，配合渲染输出用于展陈内容制作；对于结构设计从业者而言，该模型可作为升力体飞行器布局设计的参考案例，梳理跨大气层飞行器的结构分区设计思路。从外形尺寸与安装边界来看，模型严格按照真实轨道器的比例缩放还原，机身长度、翼展、垂尾高度的比例关系完全匹配实物参数，机身表面的热防护系统分块布局、舷窗位置、机翼后掠角度都做了精准还原，机身侧面的标识位置也对应真实飞行器的涂装布局，能够直观体现航天飞机再入阶段热防护分区的设计逻辑。

从功能特性还原角度，模型区分了机身主体、机翼、垂尾、发动机喷管、座舱罩等独立结构件，各部件的装配边界清晰，可用于拆解演示各系统的安装位置关系；起落架舱的预留位置也对应真实结构的收放舱段，能够辅助理解航天飞机返回着陆阶段的起落架布局逻辑。整体建模过程遵循航空航天结构设计的分区原则，将不同功能的舱段按照受力路径做了结构区分，避免了一体化建模带来的结构逻辑模糊问题，能够为同类升力体飞行器的概念设计提供布局参考，帮助设计人员快速梳理跨大气层飞行器的气动外形与结构舱段的匹配关系。
