摇臂转向架构型全地形越障移动机器人

这款轮式移动平台的核心设计围绕非结构化地形的通行需求展开，采用摇杆转向架搭配滑移转向的组合构型，从结构层面解决了常规轮式底盘在崎岖路面易出现车轮悬空、附着力不足的痛点。在野外勘探、灾后废墟搜救、复杂地形巡检这类作业场景中，地面往往存在凸起石块、凹陷坑洼、倾斜坡面等不规则障碍，常规四轮底盘一旦出现单轮抬升离地，就会因附着力分配失衡出现打滑、侧倾甚至倾覆的问题，该构型通过摇臂铰接结构的自由度释放，允许四个车轮在垂直方向产生相对位移，即便单轮所处平面与其余三轮存在高度差，也能通过摇臂的摆动让所有车轮始终贴合地面，保证各轮附着力的均匀分配，维持车身整体的平衡状态。

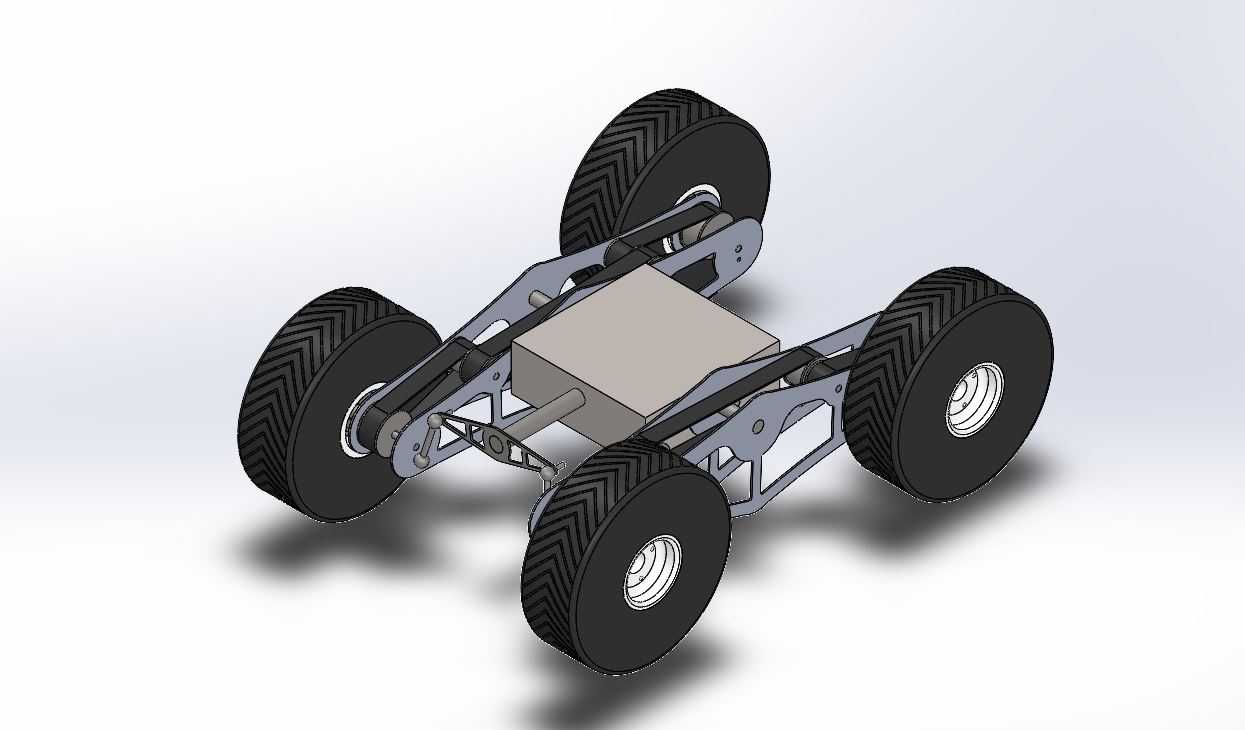

从结构设计逻辑来看，转向架与车身主体采用铰接连接，两侧摇臂分别独立连接前后车轮，没有设置传统的整体式刚性桥壳，铰接点的位置经过反复校核，既保证摇臂摆动行程足够覆盖常见障碍的高度差，也避免了摆动过程中构件之间的运动干涉。转向功能依靠两侧车轮的差速实现滑移转向，省去了传统转向拉杆、转向节等复杂构件，既压缩了底盘的整体结构高度，也降低了转向机构在磕碰障碍时的损坏概率，同时更小的转弯半径也让平台在狭窄的废墟、林间通道中具备更好的通行灵活性。

在安装边界的考量上，车身中部预留了规整的方形承载安装面，可直接搭载勘探传感器、搜救探测设备、巡检作业模块等不同功能载荷，安装面的连接孔位采用通用化间距设计，无需额外加工转接件即可完成载荷固定。底盘的离地间隙结合摇臂摆动行程做了匹配设计，在摇臂处于中位时，底盘最低点的离地高度足以覆盖野外场景常见的凸起障碍，避免行驶过程中底盘壳体剐蹭地面造成构件损坏。车轮选用大颗粒深花纹的越野胎面构型，胎纹的沟槽深度与排布方向针对松软泥土、碎石路面做了优化，在湿滑、松散的路面上也能提供足够的抓地力，轮毂与摇臂的连接部位采用加强型支撑结构，可承受越障时单轮承载全部车身重量的冲击载荷，避免轮轴受冲击变形失效。

整个底盘的构件布局充分考虑了野外作业的可靠性，所有铰接转动部位都预留了润滑维护空间，线束、传动构件都布置在摇臂与车身的内侧空腔内，行驶过程中不会被地面凸起剐蹭，也能减少泥水、沙尘直接侵入构件配合面的概率，降低野外作业的故障概率。
