二战经典P51D野马战机外观结构建模

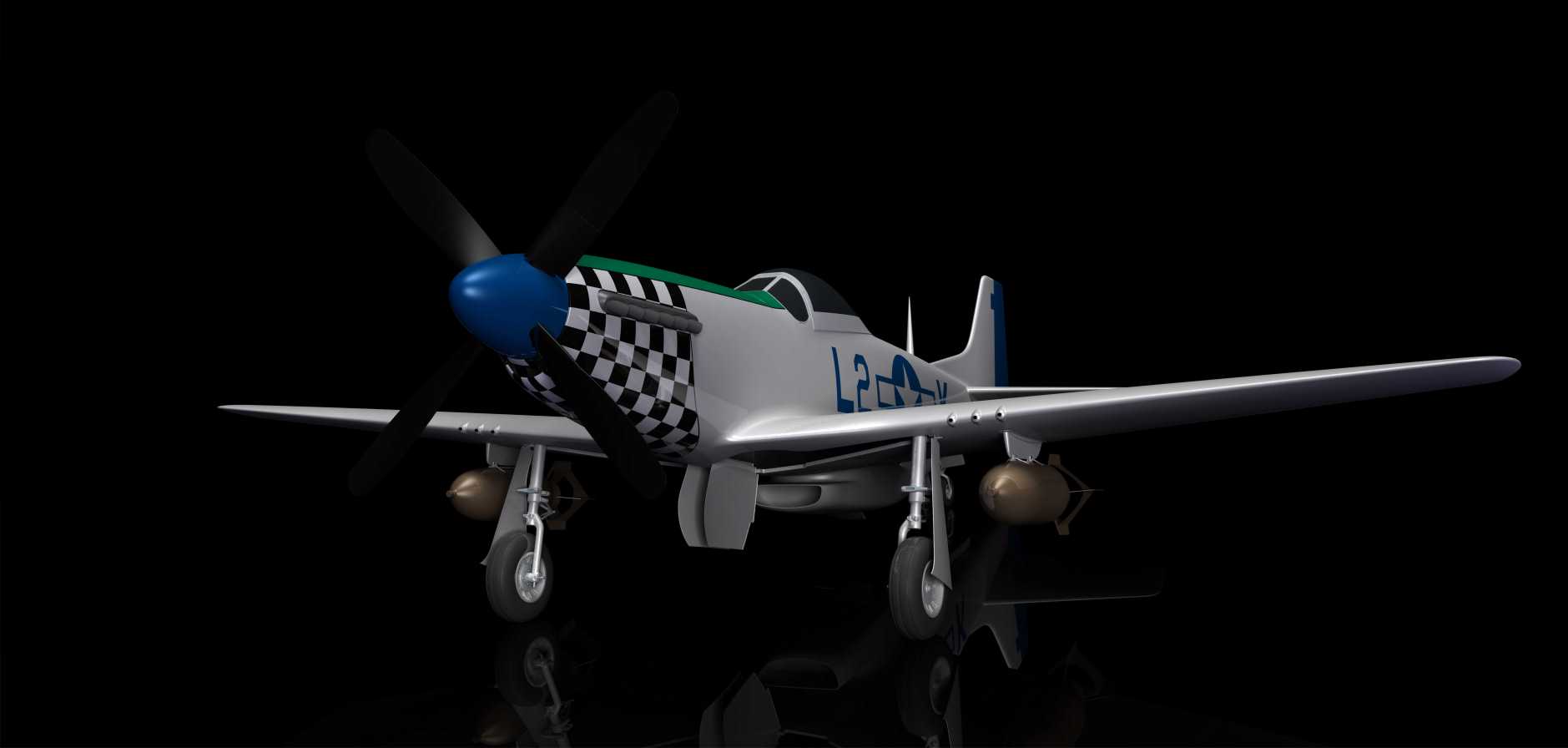

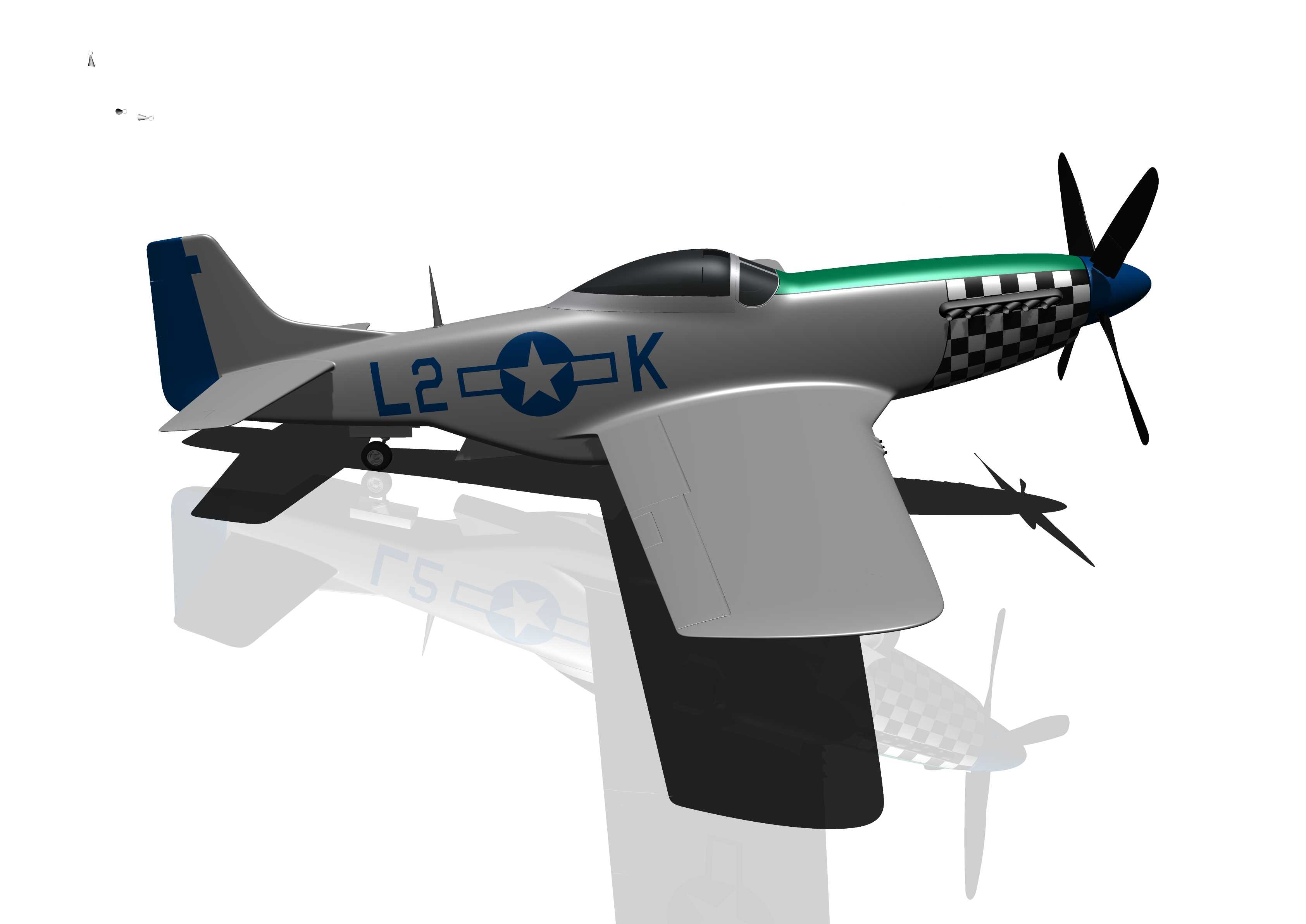

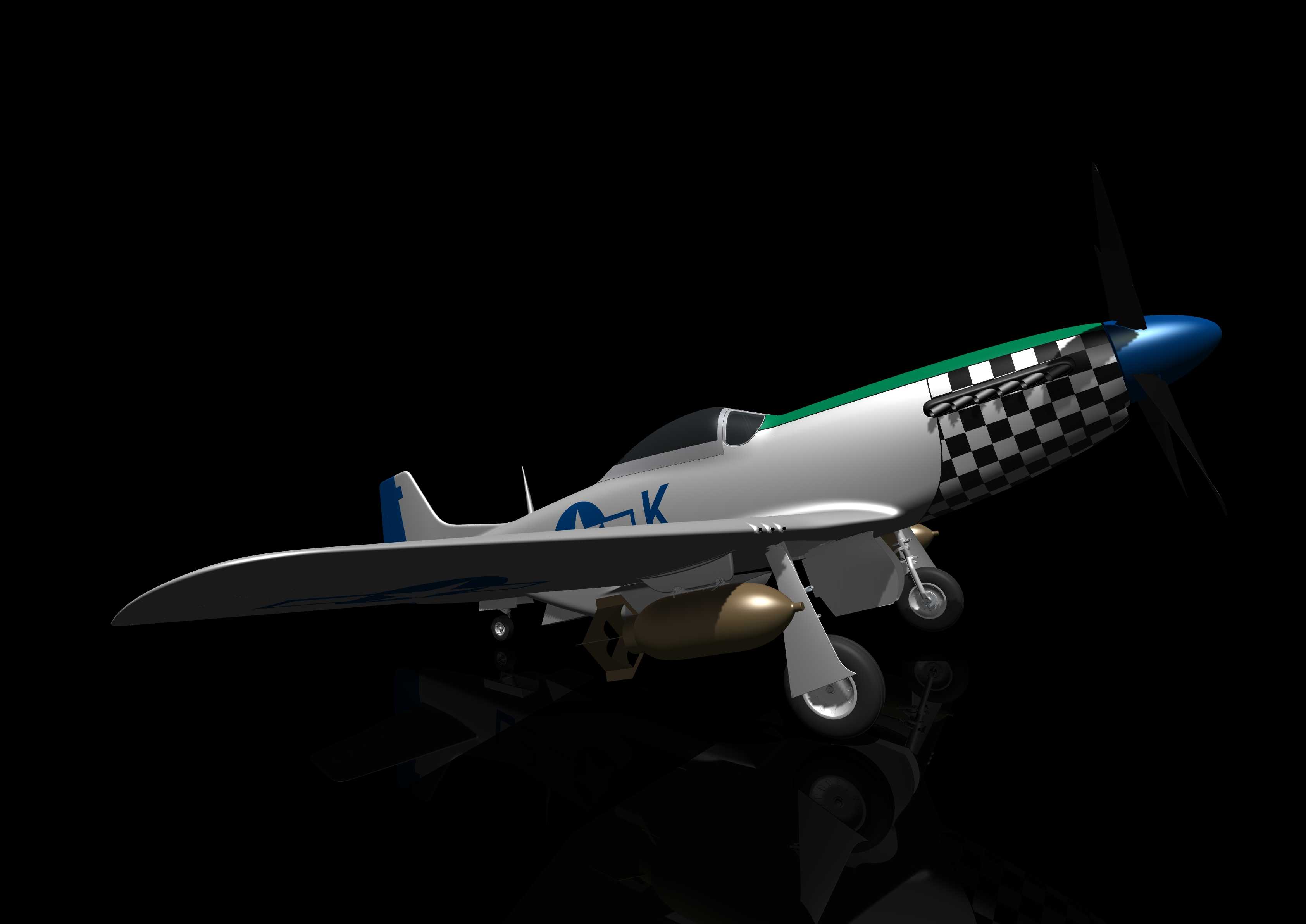

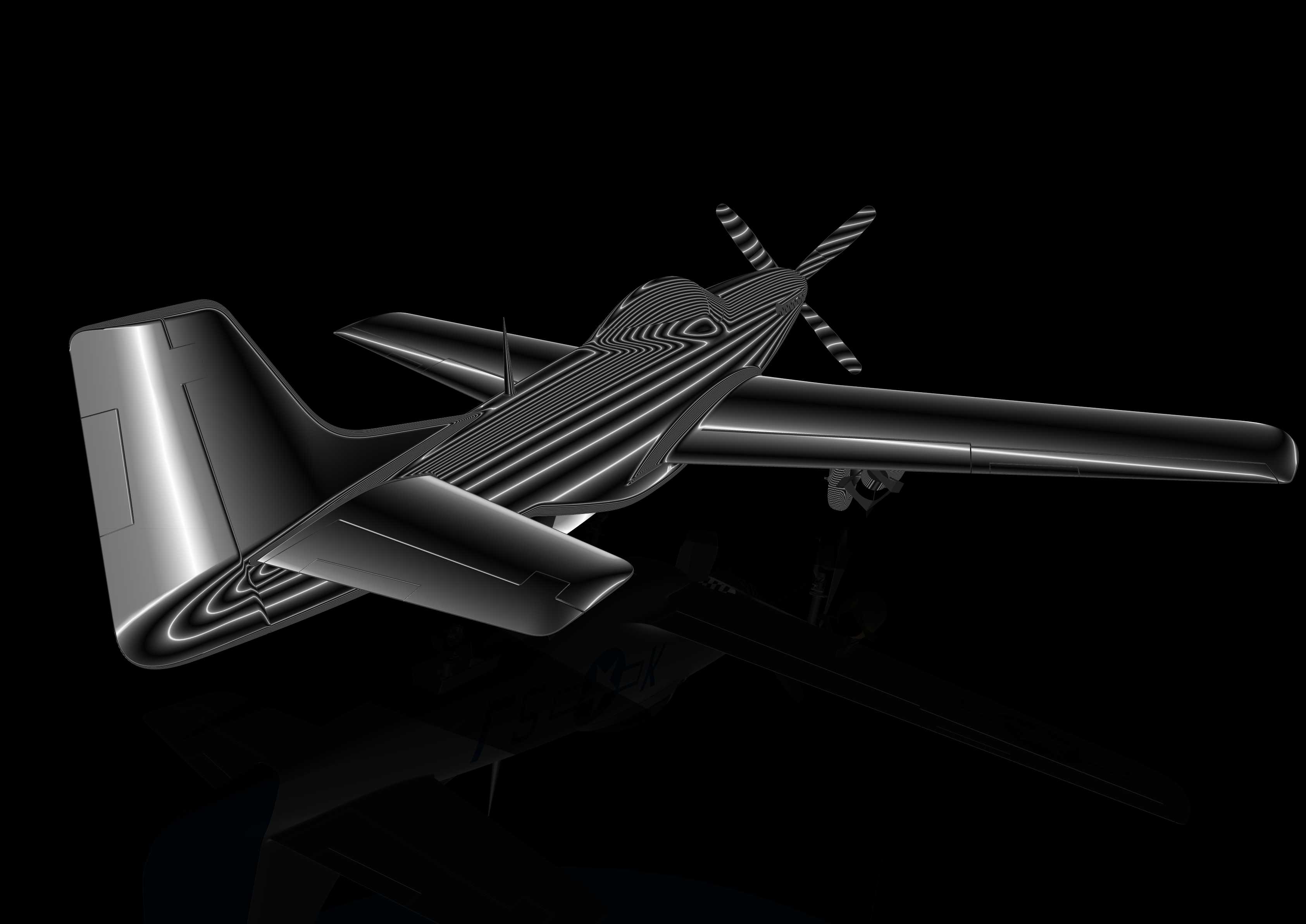

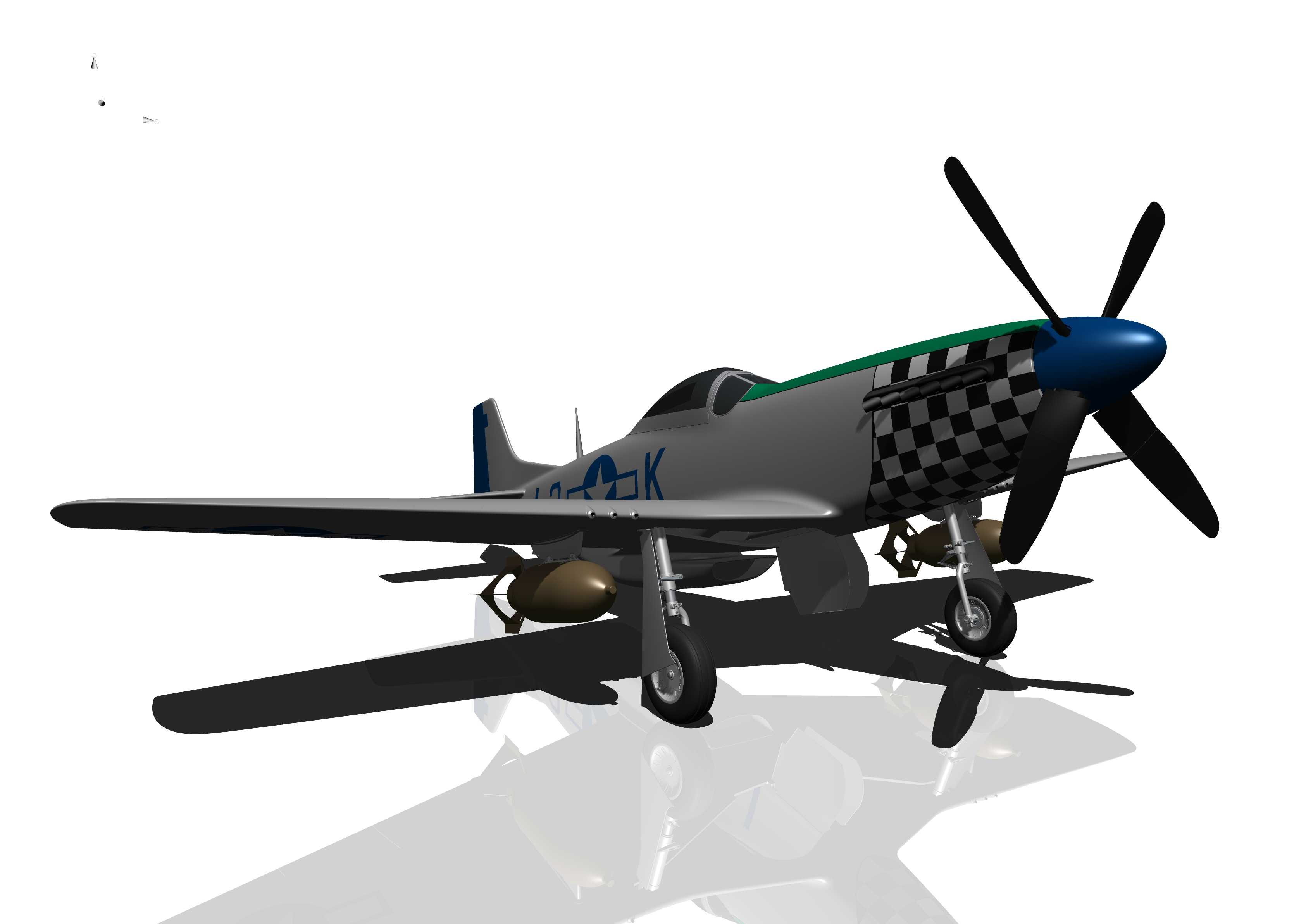

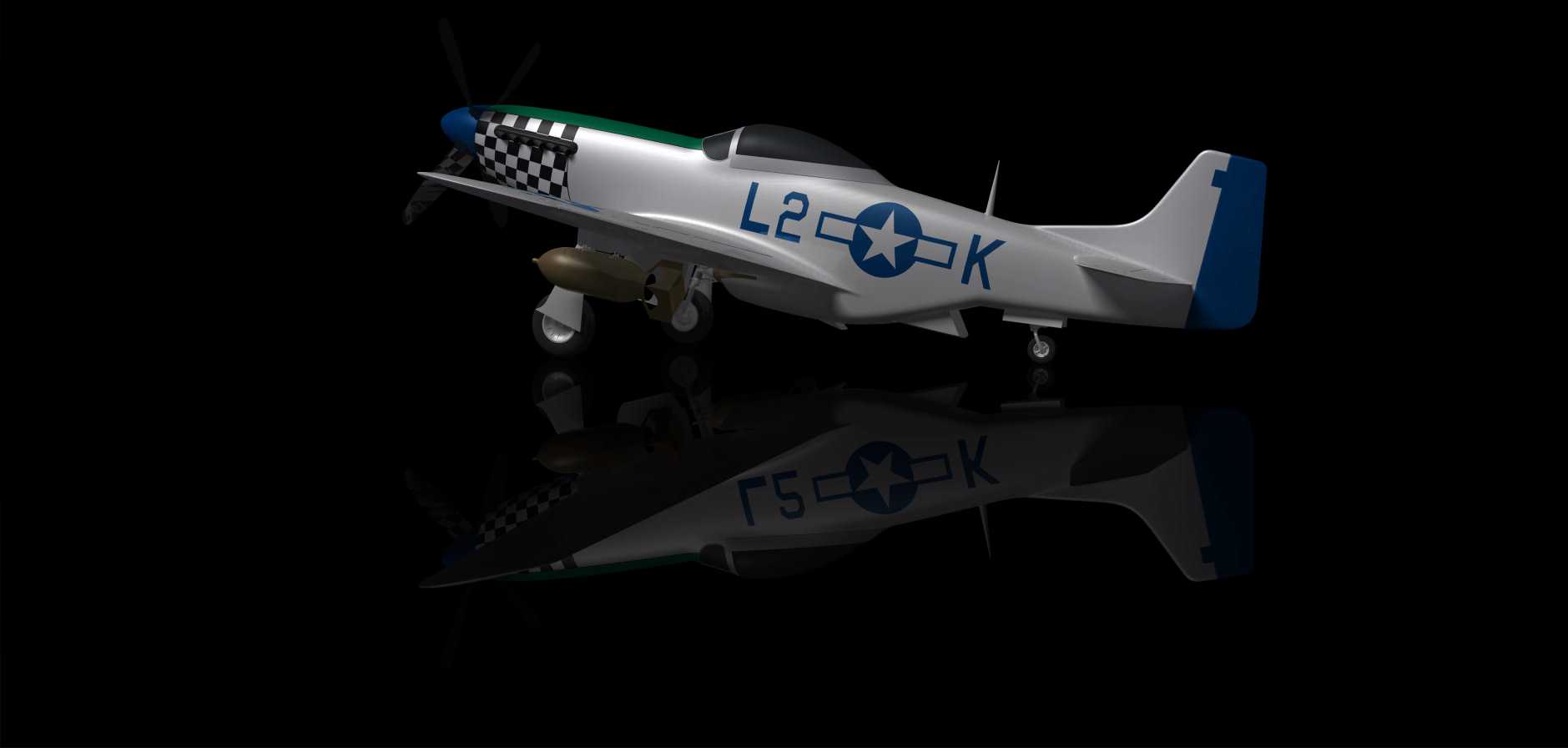

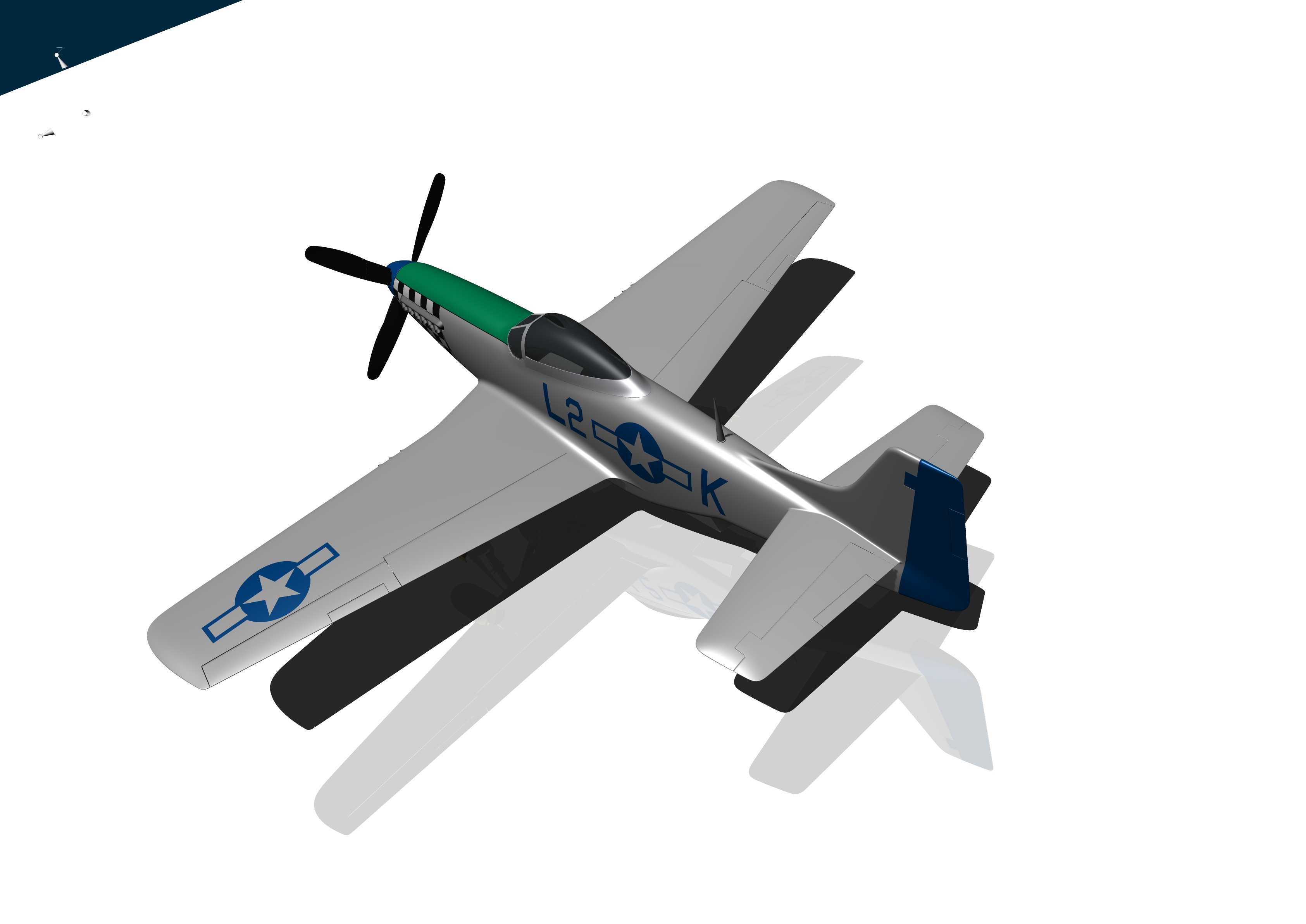

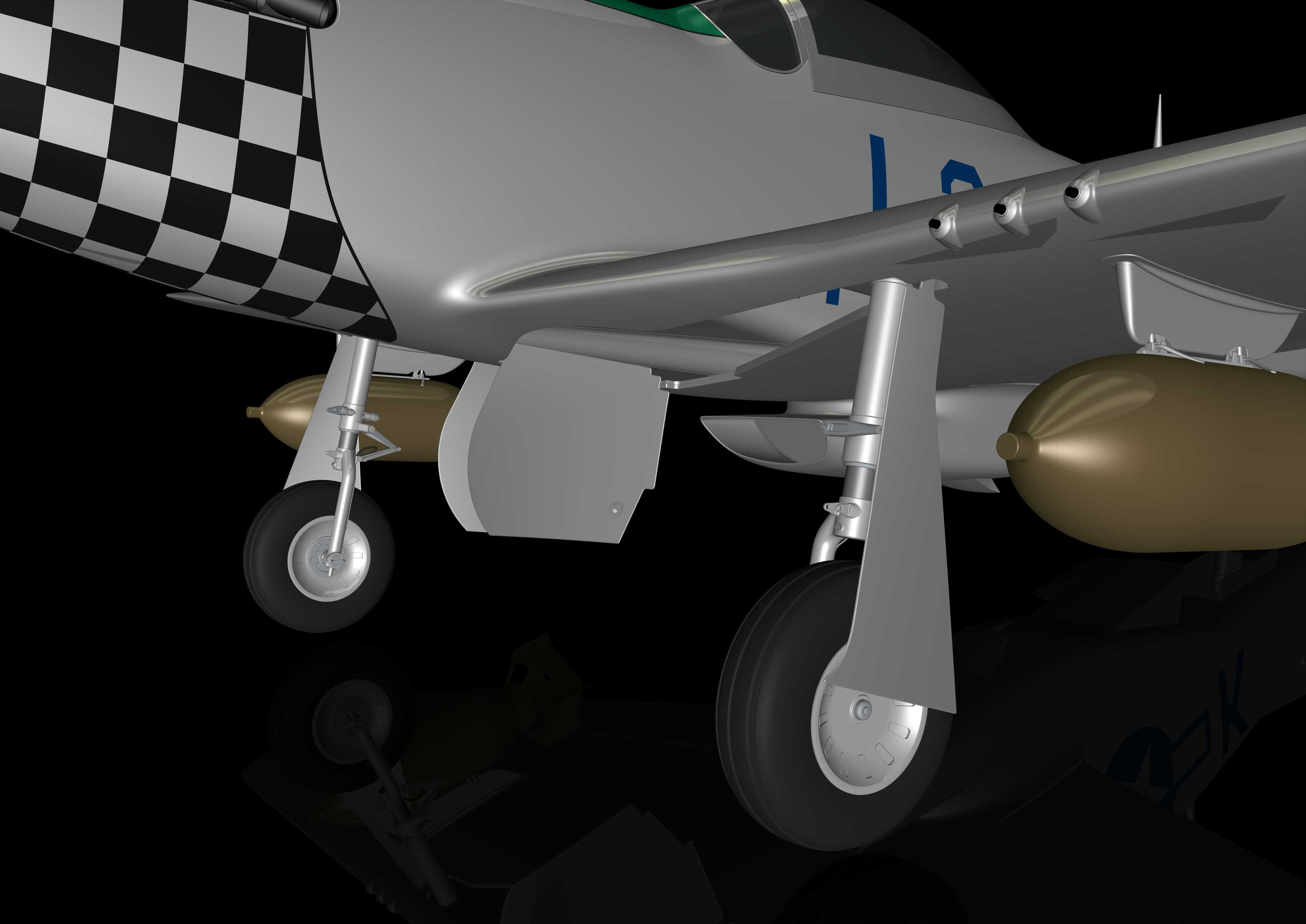

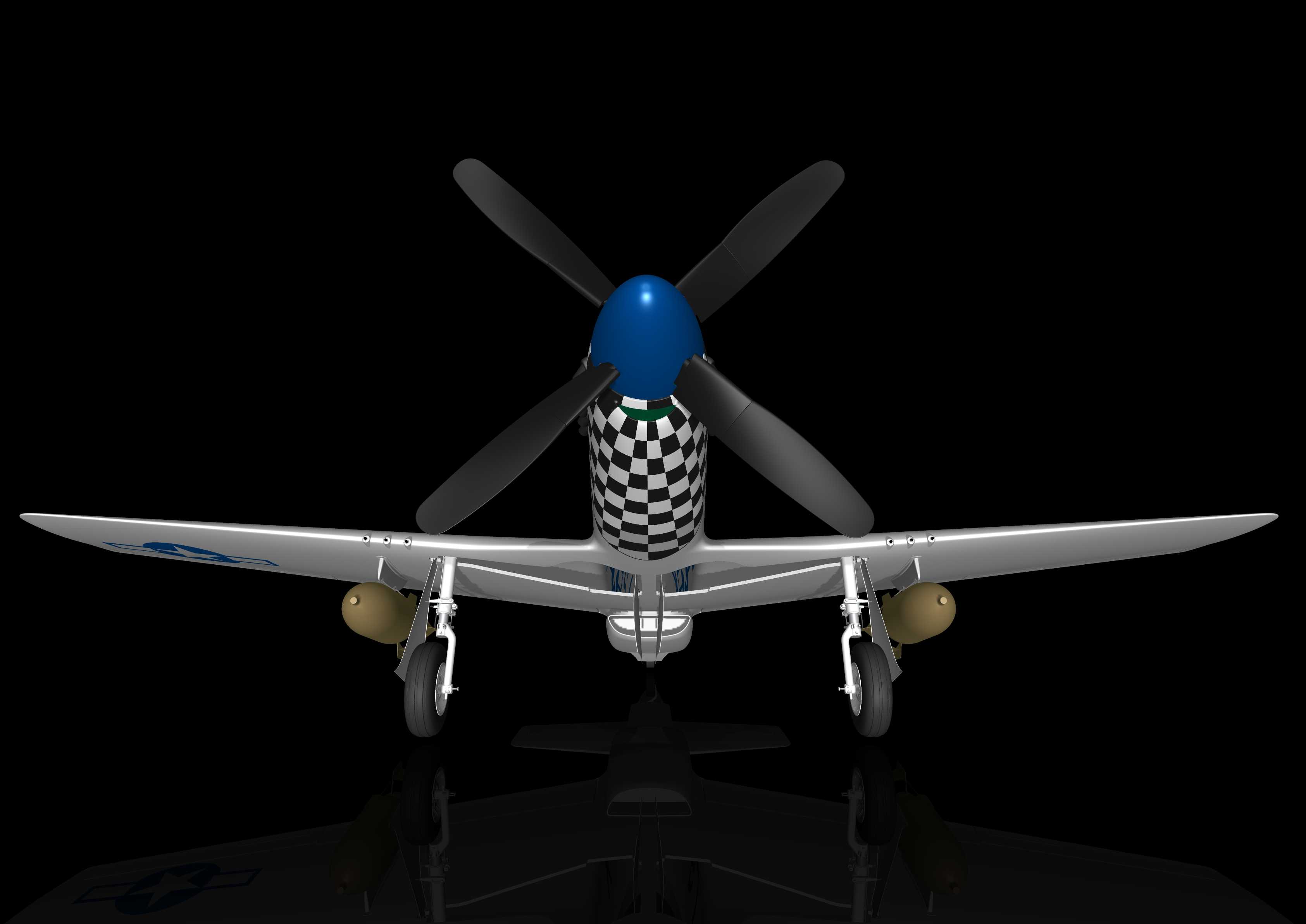

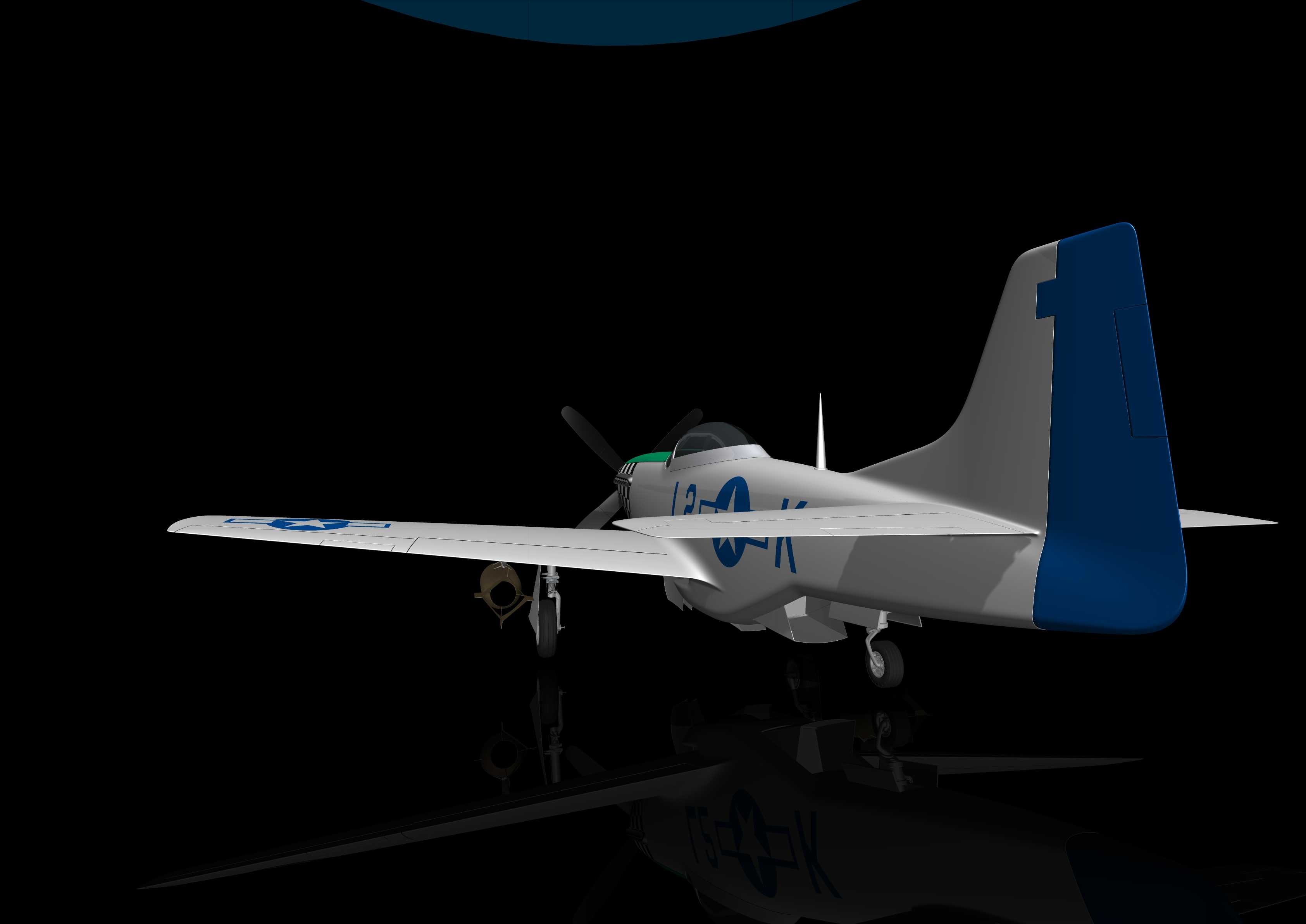

本次建模还原的P51D野马战机，是二战时期活塞螺旋桨战斗机的经典代表，其结构设计逻辑对后世轻型螺旋桨飞行器研发有较高参考价值。从实际应用场景来看，这类战机模型可用于航空科普展陈教具制作、影视动画道具资产搭建、航模改装结构参考，也能为轻型运动类螺旋桨飞机的气动布局验证提供外形参照。建模过程中优先还原了实机的气动外形特征：机头位置的四叶螺旋桨采用变距桨叶结构，桨毂整流罩与发动机舱段顺滑过渡，机首处的黑白棋盘格识别涂装对应实机的部队标识区域，机身中段的座舱采用水滴形透明舱盖设计，该结构是P51D型号区别于早期野马战机的核心识别点，建模时严格还原了舱盖的曲面弧度与框架分割位置，保证侧面、后向视野的结构比例与实机一致。机翼部分采用层流翼型设计，建模时还原了机翼内段的起落架收纳舱结构，主起落架为单柱减震支柱布局，配套低压航空轮胎与刹车轮毂结构，机翼下侧预留的外挂点结构可适配副油箱或航空炸弹挂载，对应实机的远程护航与对地攻击功能需求。尾翼部分包含垂直安定面与水平安定面，操纵面的偏转间隙做了写实还原，尾轮采用可收放式结构，与主起落架的收放逻辑匹配。从安装边界来看，整机长宽高比例严格参照实机测绘数据，螺旋桨旋转平面与机首的间隙、机翼展长与机身长度的比值、尾翼力臂长度均符合实机的气动设计要求，机身蒙皮的铆接线、检修口盖位置也做了细节还原，可直接用于结构拆解演示。建模时兼顾了外观还原度与结构合理性，没有为了视觉效果随意改动气动外形参数，机身侧面的标识区域、排气管开口位置、机腹散热口结构都对应实机的功能布局，散热口的导流结构直接关联活塞发动机的散热效率，是野马战机实现大航程、高速度的核心设计之一，建模时保留了该结构的截面特征，方便后续做流体仿真分析时提取有效曲面。起落架的减震支柱行程、轮胎接地角度也做了写实处理，可用于静态展示场景的姿态调整，避免出现起落架穿模、接地角度不合理的问题。
