概念化涂装民用客运飞机外观结构设计

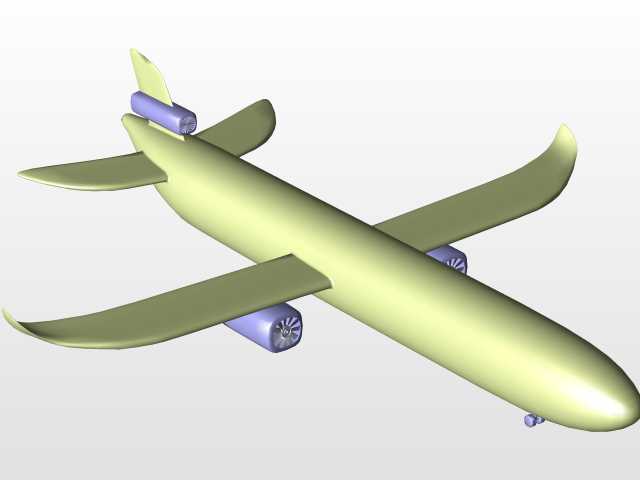

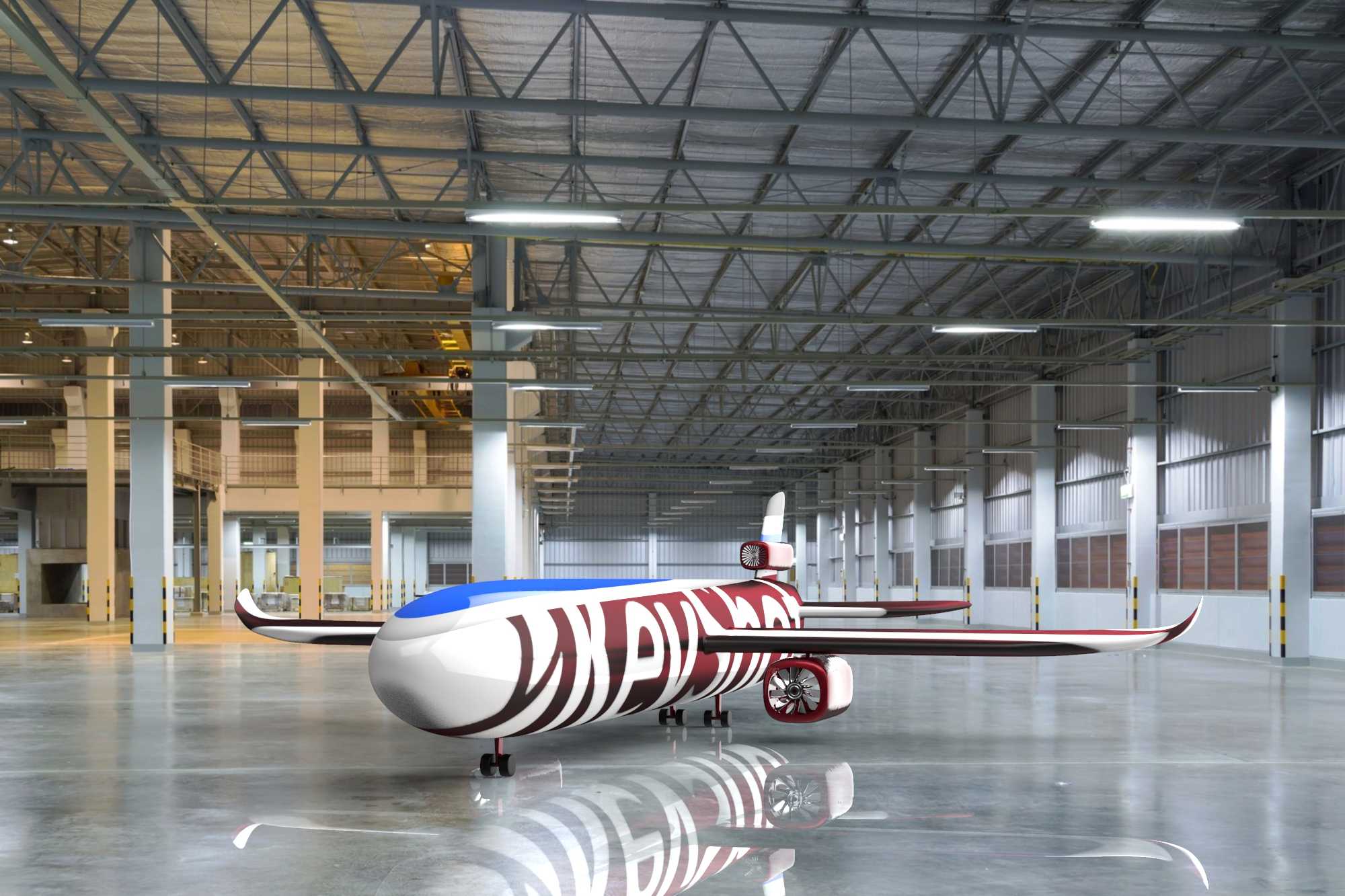

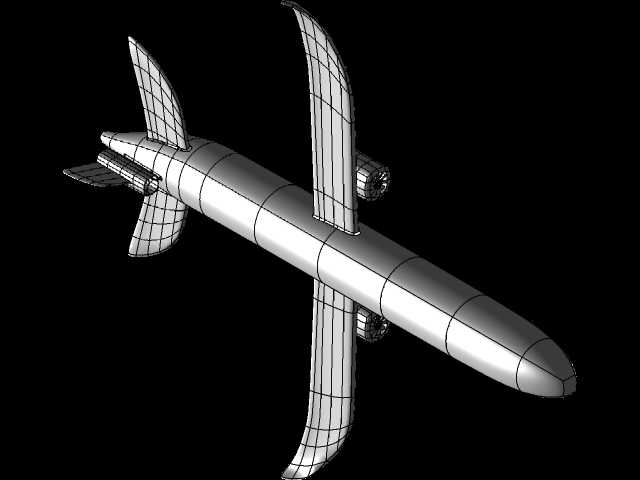

这款概念化涂装的客运飞机设计，首先围绕民用航空干线运输的核心场景展开，在常规窄体客机的气动布局基础上做了外观创意化调整，同时保留了民用客机的核心功能结构逻辑。从气动设计思路来看，机身主体采用常规圆筒形增压舱结构，保证客舱内部的承压能力与空间利用率，机头位置做了圆润的流线型修型，搭配蓝色涂装的雷达罩区域，既符合机载雷达的安装透波要求，也能降低高速巡航阶段的机头激波阻力。机翼采用下单翼后掠布局，翼型选用适合高亚音速巡航的超临界翼型，能够在0.78-0.82马赫的巡航速度区间降低阻力，提升燃油效率，机翼后缘设置了襟翼、副翼结构，满足起降阶段的增升需求与飞行过程中的姿态控制要求，翼下预留了发动机吊装的接口位置，适配当前主流的大涵道比涡扇发动机安装尺寸，安装边界严格匹配干线机场的廊桥、地勤设备适配要求，机身长度控制在37-39米区间，翼展34-36米，能够满足C类停机位的停靠要求，适配国内多数干线与支线机场的地面保障条件。尾翼采用常规的垂直尾翼加水平尾翼布局，垂尾后缘设置方向舵，平尾后缘设置升降舵，保证飞机在不同飞行速度、不同载重状态下的纵向与航向稳定性，尾翼顶端预留了航行灯、防撞灯的安装位置，符合民航适航规范中的灯光标识要求。起落架采用前三点式布局，前起落架为双轮结构，布置在机头下方的增压舱外部区域，主起落架为多轮小车式结构，布置在机翼根部的机身承力框位置，能够承受起降阶段的最大冲击载荷，起落架舱门做了严密的整流设计，巡航阶段完全收纳入舱内，降低飞行阻力。机身外部的创意涂装采用红白色流线型图案设计，在不改变机身气动外形的前提下提升视觉辨识度，客舱舷窗按照常规单通道客机的间距布置，每排设置6个舷窗，匹配单通道3+3的客舱座椅布局，能够满足150-180座级的客运需求，机身侧面预留了前后客舱门、应急出口的位置，完全符合民航应急撤离的适航要求。在结构设计的细节上，机翼与机身的连接位置采用翼梁贯穿机身的承力结构，将机翼承受的升力、燃油重量、发动机载荷均匀传递到机身的主承力框上，保证结构强度的同时控制整机重量，机身蒙皮采用变厚度设计，在不同载荷区域匹配对应的蒙皮厚度，平衡结构强度与减重需求。从实际应用场景来看，这款设计既可以作为民航企业的创意涂装宣传验证方案，也可以作为航空科普、影视动画制作中的数字化资产，其结构尺寸完全参考现役主流窄体客机的参数设定，能够直接对接后续的结构细化设计、气动仿真验证工作，在建模过程中严格遵循了民用飞机设计的外形公差要求，曲面连续性达到G2级别，保证外观曲面的光滑过渡，避免出现气动干扰阻力。
