航空涡扇发动机喷嘴导管结构设计

在民用大涵道比涡扇与军用小涵道比加力涡扇的整机结构中，喷嘴导管是衔接燃烧室出口与涡轮导向段的核心承温导流部件，其气动外形直接决定高温燃气的流场均匀性，进而影响涡轮叶片的做功效率与整机热循环寿命。日常航线运维中，不少发动机出现的涡轮前温度场畸变、局部热斑烧蚀导向叶片的故障，追根溯源都和喷嘴导管的型面设计偏差、安装同轴度超差有直接关联，这也是航发结构设计中需要反复迭代验证的关键部件。

从实际功能来看，该部件首先要承受燃烧室出口1600K以上的高温燃气冲刷，同时承担整流导流作用，将燃烧室出口带有旋流的高温燃气调整为符合涡轮进口要求的轴向流场，降低气流进入涡轮导向器时的流动损失。设计过程中首先要确定的是导管的进出口直径匹配关系，进口端需要和燃烧室火焰筒出口的安装边严格适配，保证连接位置无漏气台阶，避免高温燃气从接缝处溢出灼烧外围机匣结构；出口端则要和高压涡轮导向器的内环、外环安装边界对齐，保证气流无偏斜进入导向叶片通道。

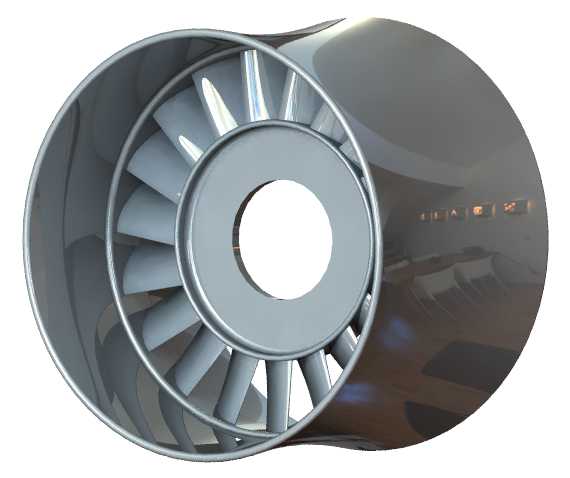

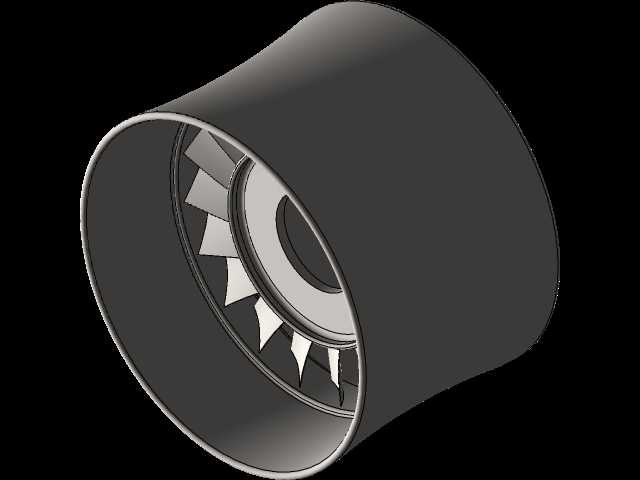

型面设计上采用了收扩结合的流道构型，内壁面沿气流方向做了连续的曲率过渡，避免出现局部直角或者突变台阶引发的气流分离，外壁则做了等强度的壁厚渐变设计，在燃气直接冲刷的高温区域适当增加壁厚，在非承力的安装边区域做减重挖空处理，平衡部件重量与结构强度需求。内部集成的导流叶片采用了弯掠组合的叶型设计，叶型安装角沿叶高方向做了针对性扭转，匹配不同叶高位置的气流速度差，消除叶尖与叶根位置的流动分离涡，让整个流道截面的气流速度分布偏差控制在工程允许范围内。

安装边界方面，导管的前端采用法兰边定位结构，法兰上的安装孔位采用不等距分布设计，从根源上避免安装时出现角度错位，后端则采用止口配合结构，和涡轮导向器的安装止口保持H7/h6的配合精度，保证装配后整体同轴度不超过0.02mm，避免流道错位引发的气流扰动。日常做三维结构校验时，需要重点核查导管内壁和相邻叶片的最小间隙，避免热态膨胀后出现运动干涉，同时要反复验算不同工况下的热变形量，保证在最大推力工况下，部件的热伸长量不会挤压相邻的支撑结构，也不会出现间隙过大导致的燃气泄漏问题。
