复古螺旋桨单翼战机外观结构设计

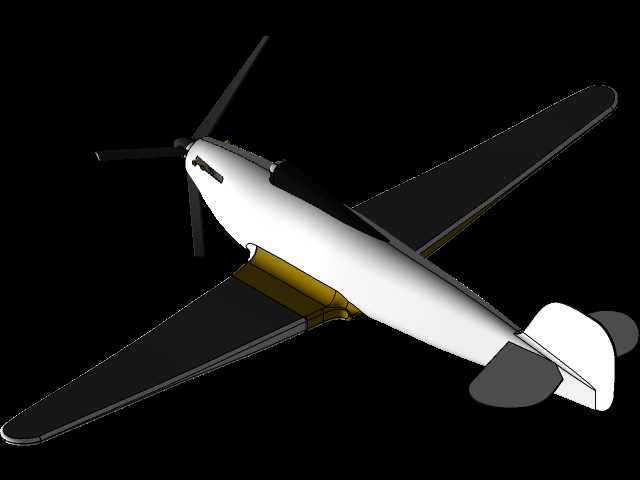

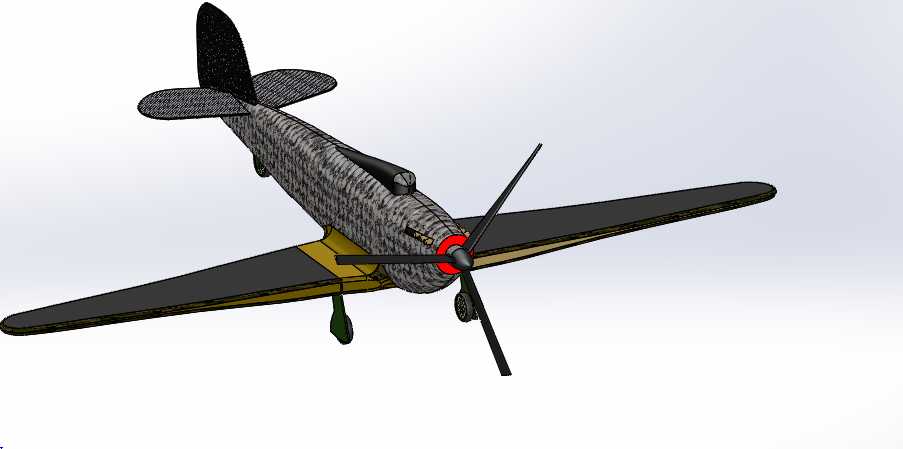

该螺旋桨单翼机型的三维结构设计，可覆盖航空科普教具制作、航模产品开发、影视道具预制、航空主题展陈布置等多类场景，在青少年航空研学教具开发、静态仿真航模生产、复古航空题材文创周边设计环节，都能直接提供完整的外形结构参考，省去从零测绘逆向的大量工时。从实际功能逻辑来看，该机型采用前置活塞式动力单元搭配三叶螺旋桨的布局，机身采用流线型纺锤体构型，能够在亚音速飞行状态下有效降低空气摩擦阻力，下单翼的布局设计既可以提升低空飞行的稳定性，也能预留足够的起落架安装空间，尾翼采用常规的垂直安定面加水平安定面组合，能够保障飞行过程中的航向与俯仰姿态可控。设计过程中优先遵循了早期螺旋桨战机的结构比例逻辑，机身截面从机头引擎舱位置向后逐步收窄，机翼与机身的连接段做了平滑过渡处理，避免出现气动突兀的折角，起落架采用后三点式布局，两个主起落架布置在机翼中段下方，尾轮设置在垂直尾翼前端的机身底部，匹配该类机型的地面滑行转向特性。从安装边界与尺寸比例来看，整机翼展与机身长度的比例控制在1.2:1左右，螺旋桨旋转直径与机头引擎舱的直径比例约为1.8:1，能够避免螺旋桨旋转时与地面、机身结构发生干涉，座舱位置设置在机翼前缘的后上方，既可以保障飞行员的前向与侧向视野，也不会破坏机身前段的气动连续性。机身表面的蒙皮纹理做了分块处理，还原了早期金属蒙皮战机的拼接结构特征，机翼与尾翼的翼型采用相对厚度较大的平凸翼型，适配低速飞行状态下的升力需求，机头位置的整流罩包裹住引擎舱前段，仅预留螺旋桨轴的伸出通道，能够进一步降低引擎部位的空气阻力。在实际建模落地过程中，各部件的连接位置都做了贴合实际装配逻辑的结构预留，比如机翼与机身的对接段、尾翼与机身尾段的连接位、起落架与机体的安装点，都保留了可拆分的结构界面，方便后续根据不同使用场景做结构调整，不管是制作等比例缩小的静态展示模型，还是开发可搭载动力系统的遥控航模，都能基于该结构快速调整细节参数，不需要重新搭建整体外形框架。
