方管中心定位划线辅助探测工具

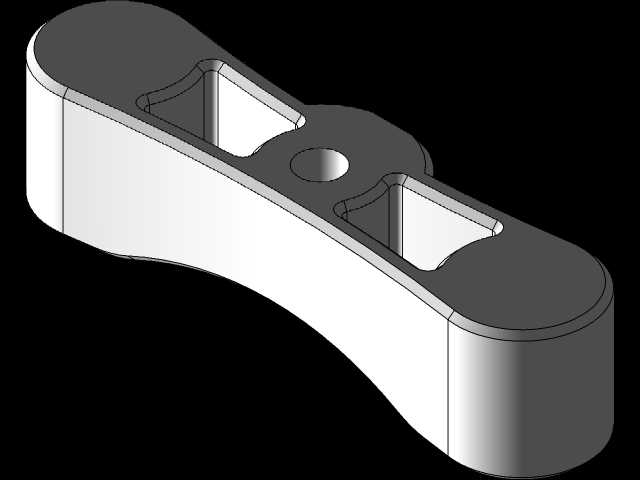

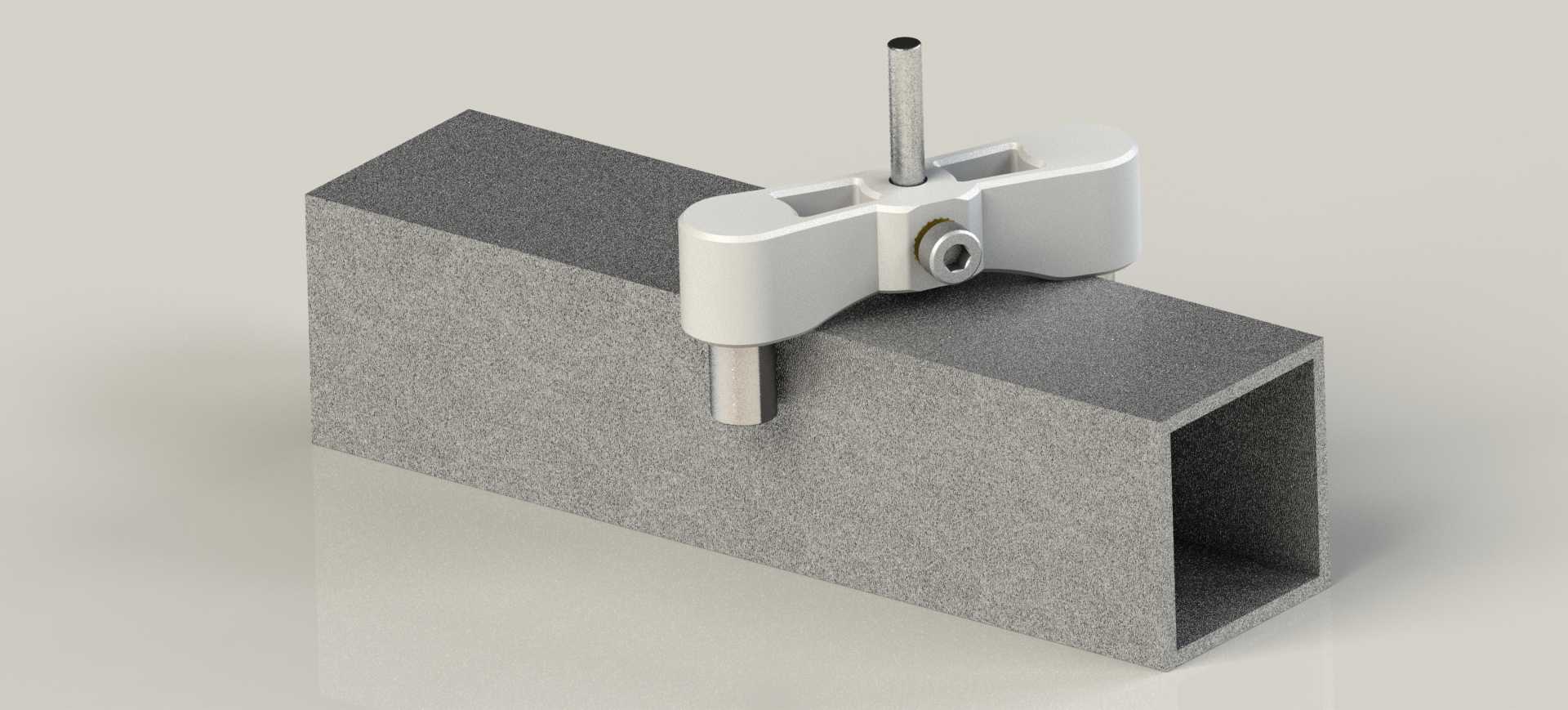

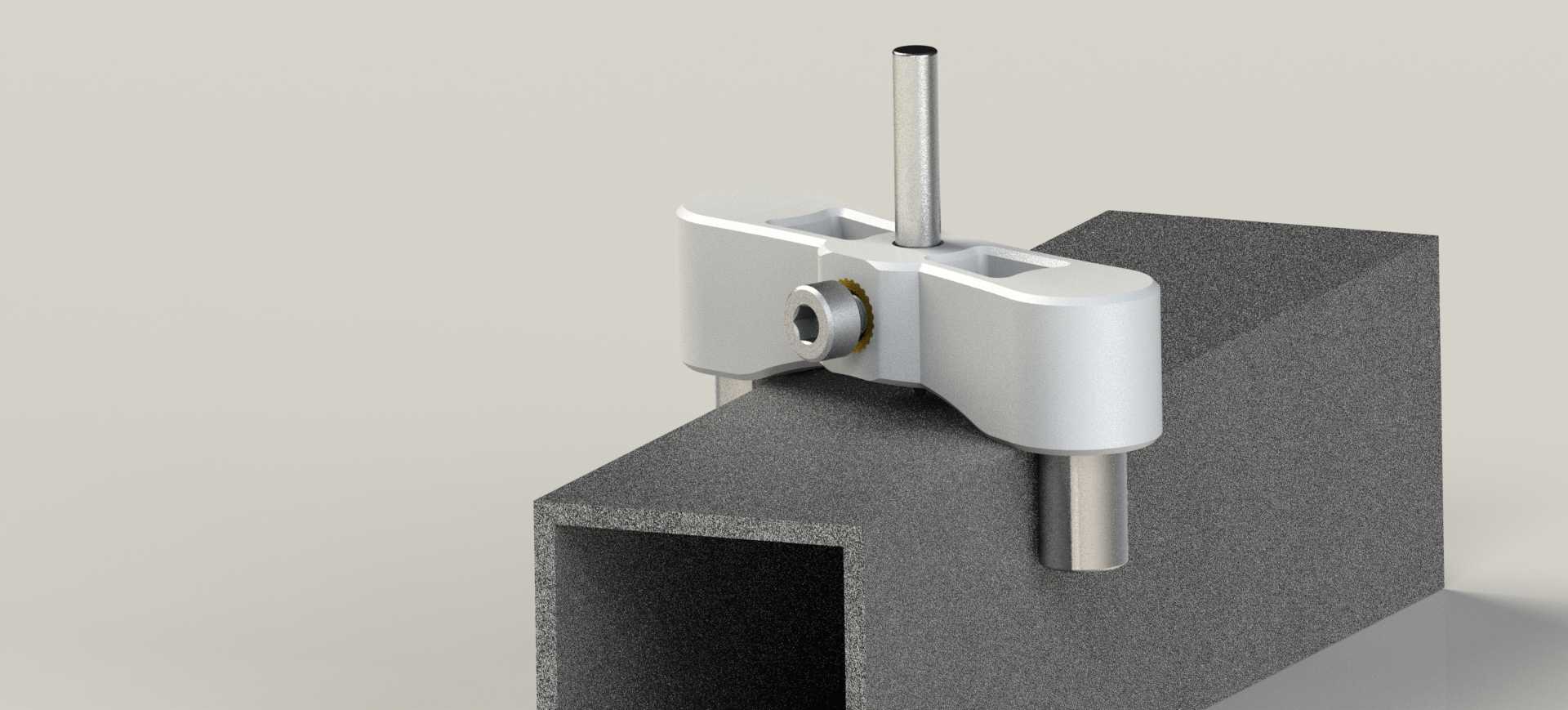

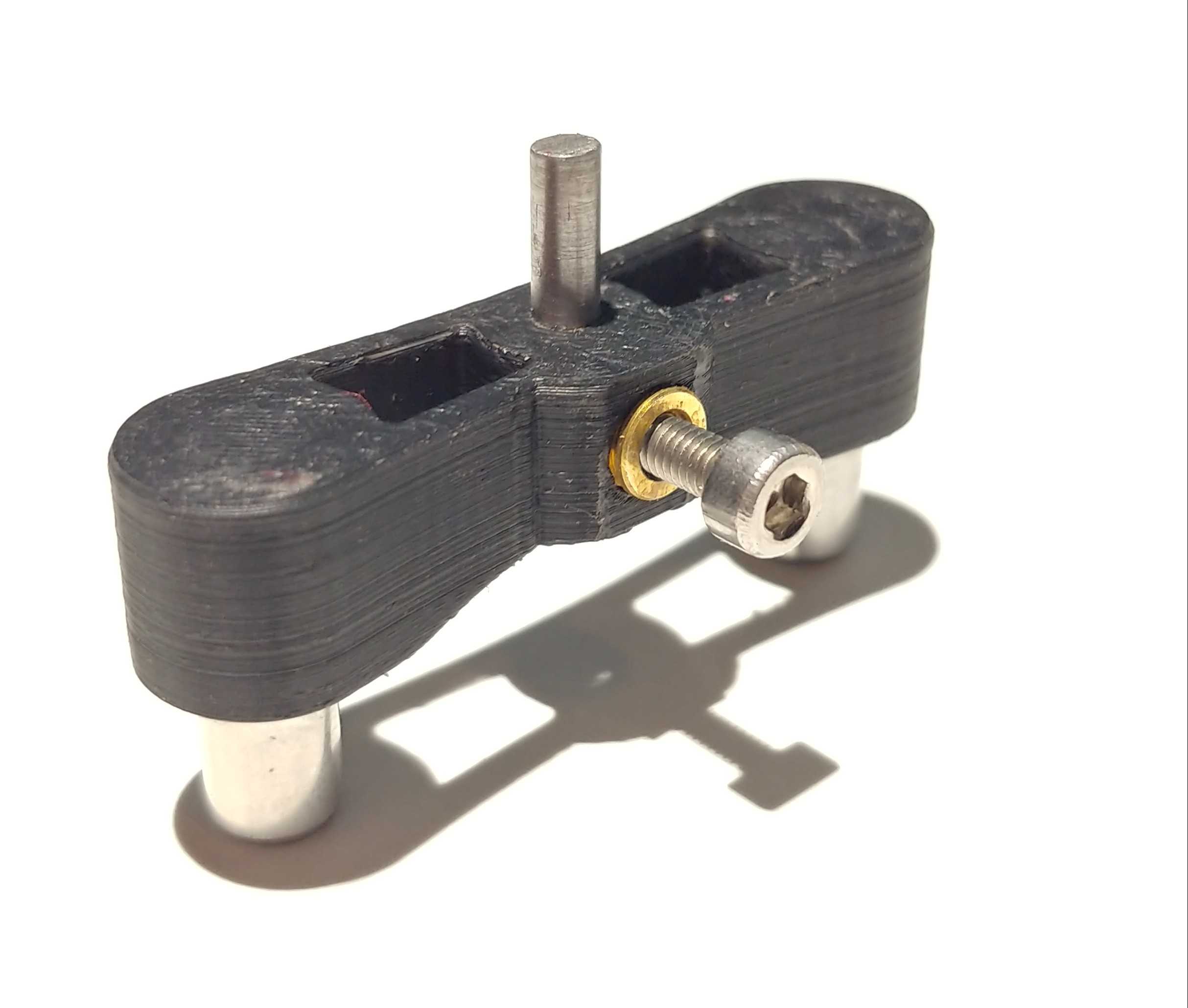

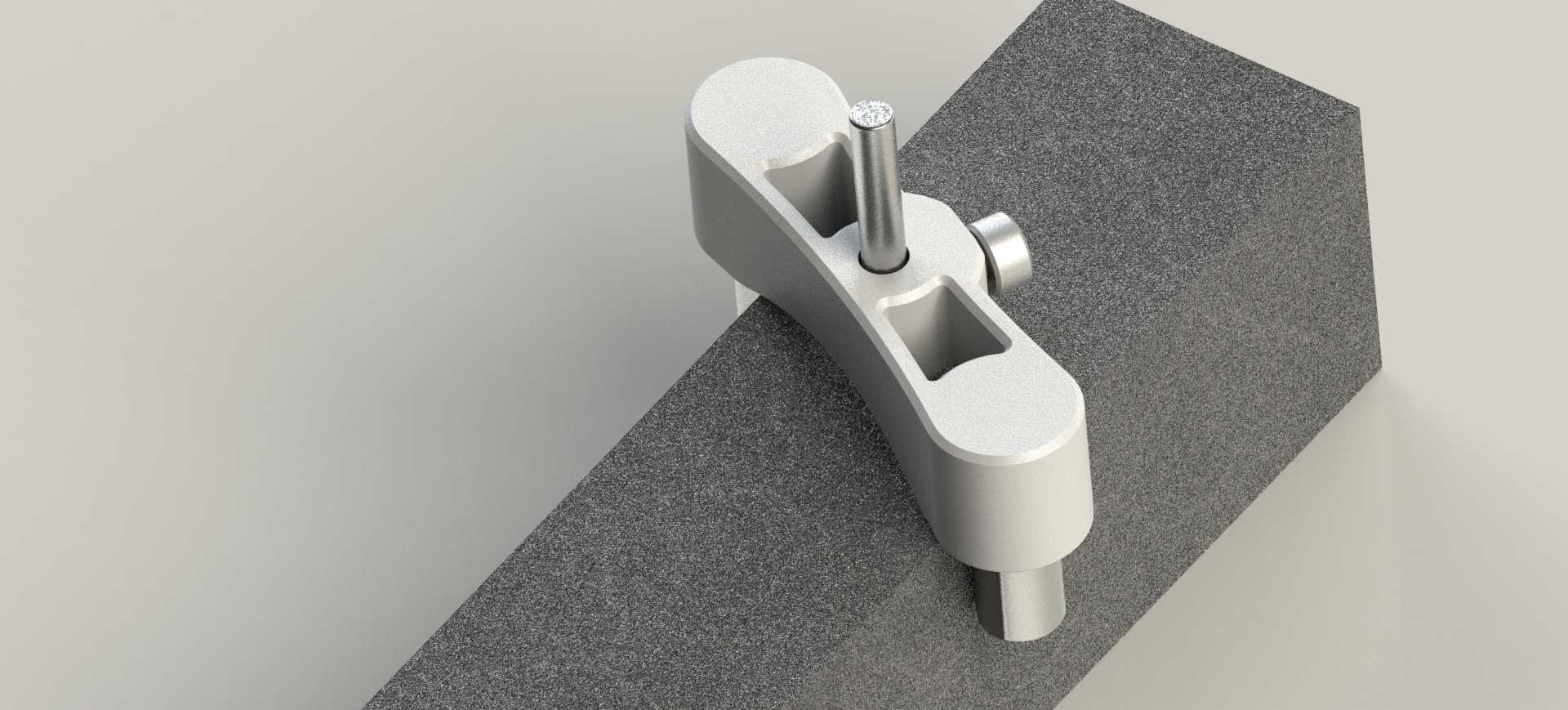

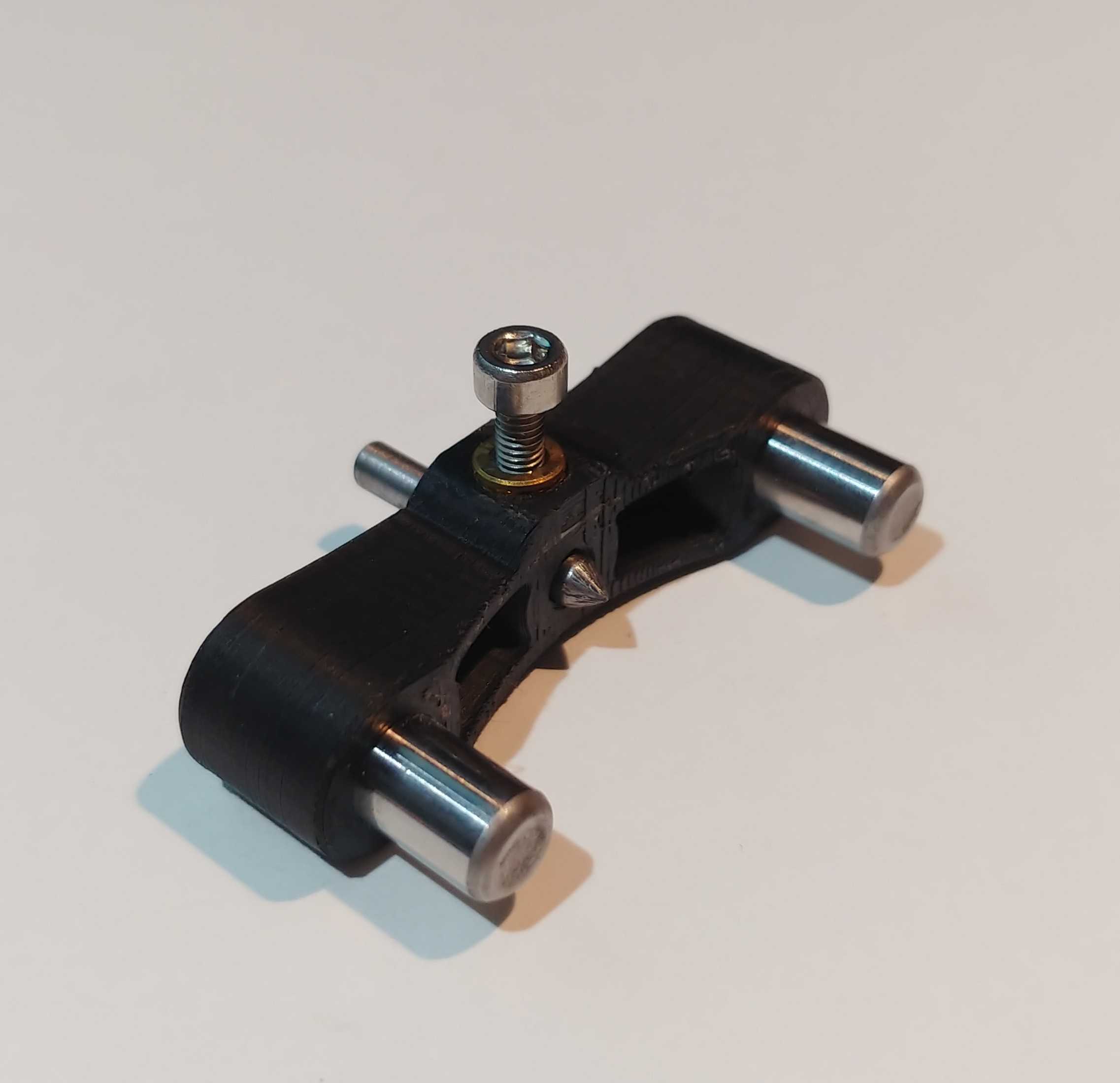

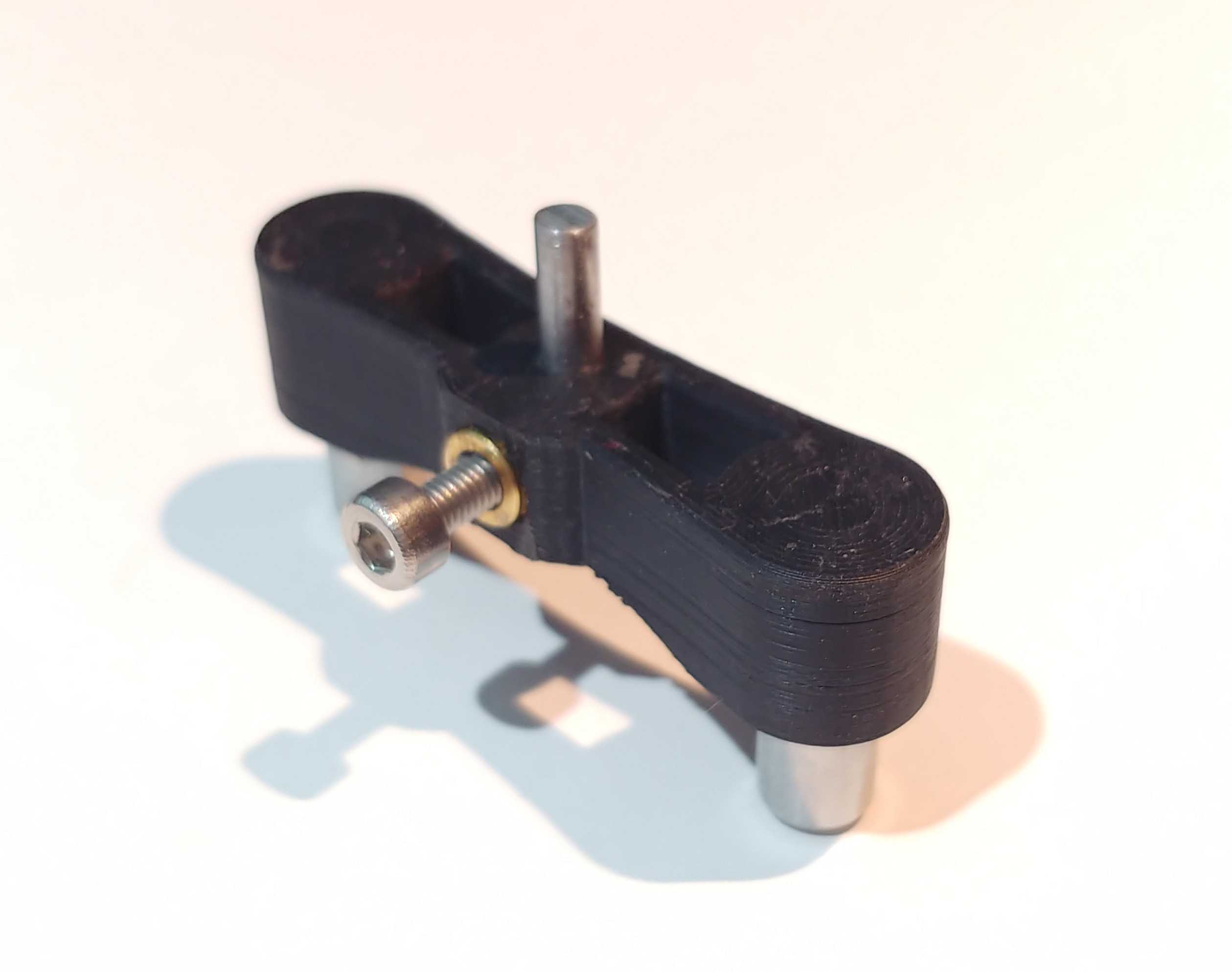

在现场管类构件装配、小型框架组焊的作业场景里，经常需要在矩形管、方管的端面或轴向表面划出中心线，作为后续钻孔、对接、裁切的定位基准，传统作业多依赖直角尺配合划针反复测量找正，遇到小规格薄壁管时，很容易因为尺身贴合不严、目视对中偏差出现划线偏移，后续组对时就会出现错边、孔位偏差的问题，需要反复修配，拖慢现场作业效率。这款中心探测划线工具就是针对这类小规格管类的划线需求设计，可适配边长1.125及以下尺寸的方管、矩形管作业，使用时将工具跨放在管材的上表面，两侧的定位翼面自然贴合管材的两个相邻侧边，无需反复调整尺身位置，下方的定位销抵在管材侧壁，中间的划线导孔就会自动对准管材的中心位置，划针顺着导孔就能直接划出连续的中心标线，单次装夹就能完成单段管材的轴向中心线标记，相比传统手工找正的方式，能大幅降低小规格管材划线的对中误差。从结构设计来看，整体采用分体式装配结构，主体为对称式夹座结构，两侧的定位翼做了等宽对称设计，保证跨放在管材上时，中心导孔的轴线始终落在管材的中心平面上，中间的锁紧旋钮可以调整上下定位销的伸出长度，适配不同壁厚的管材装夹定位，避免定位过松导致划线时工具移位。零件采用工程塑料打印制作时，选用M3规格的标准螺纹插件与螺栓作为紧固件，装配时将螺纹嵌件压入主体的预装孔内，再通过螺栓锁紧活动压块，不需要额外制作金属嵌件的加工工序，适合现场小批量自制使用。安装使用时没有复杂的操作要求，只需要保证两侧定位面完全贴合管材的相邻外表面，锁紧后即可进行划线作业，整体结构的外轮廓尺寸紧凑，不会和管材周边的已装构件产生干涉，哪怕是已经初步组对的框架管材，也能套入完成补划中心线的作业，不需要将管材从架体上拆下。工具的划线导孔做了适配常用划针直径的尺寸设计，划针插入后不会出现过大的晃动间隙，划出的线条粗细均匀，定位偏差能控制在钳工划线允许的公差范围内，不管是现场维修配做，还是小型工装的框架制作，都能满足常规的划线精度要求，省去反复测量找正的步骤，降低对作业人员划线经验的依赖。
