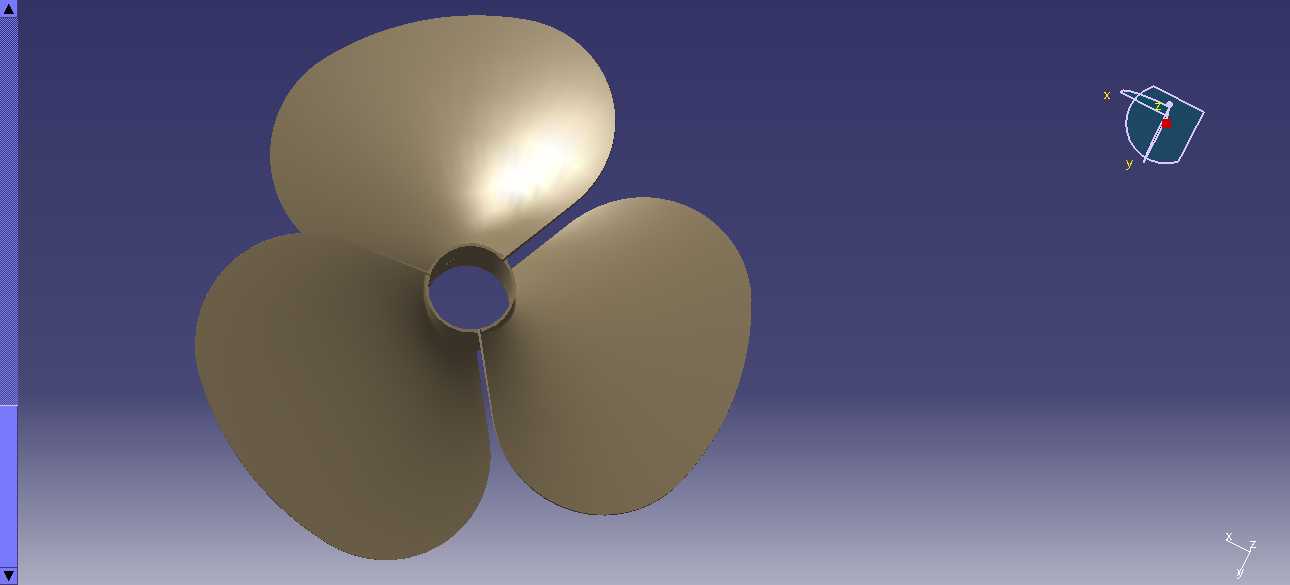

三叶片曲面螺旋桨结构设计

这类三叶片曲面螺旋结构，日常覆盖的应用场景跨度不小，小到桌面通风设备的风叶、小型风冷系统的送风部件，大到小型水域作业载具的推进端构件、低功率气动输送装置的动力发生部件，都能见到同构型设计的身影。实际选型使用时，首先要匹配安装端的轴径尺寸，该结构中心设置的轴套为等径圆柱通孔，内壁预留了键槽卡位空间，安装时可通过平键传递扭矩，避免高转速下叶片与传动轴出现相对滑动，轴套的轴向长度做了加宽处理，能分散转动时的径向载荷，降低轴端的疲劳磨损风险。

从功能特性来看，三片式的叶片布局在动平衡调校上更易实现，相比两叶结构，同转速下能输出更均匀的流体推力，送风或推水时的脉动冲击更小，运行产生的振动与噪音也更易控制；而对比四叶及以上的多叶结构，三片式的转动惯量更低，驱动端的启动扭矩要求更小，能耗表现更优，适配小功率驱动电机的使用需求。叶片的曲面采用了变螺距设计，从叶根到叶梢的弦长、扭转角呈渐变过渡，叶根位置厚度更大，可承载转动时的离心力与流体冲击载荷，避免长期运行出现叶根断裂问题，叶梢位置做了圆弧收边处理，能降低叶梢位置的涡流损耗，提升流体做功的效率。

设计过程中，首先要确定额定转速下的目标流量或推力参数，以此反推叶片的直径、投影面积与曲面扭转角度，每一片叶片的曲面曲率都要保持完全一致，装配后整体的质心必须落在传动轴的中心轴线上，否则高速转动时会产生剧烈振动，轻则加剧轴承磨损，重则导致整个结构失效。建模时需要先绘制单个叶片的截面轮廓线，通过螺旋引导线扫掠生成基础曲面，再对叶根、叶梢位置做圆角过渡处理，最后通过圆周阵列生成另外两片叶片，与中心轴套做布尔合并，过程中需要反复校验曲面的光顺度，避免出现局部曲率突变，否则实际运行时会在突变位置产生紊流，降低做功效率，还会额外增加运行噪音。

安装边界上，需要预留足够的转动安全间隙，叶片外径与外围护罩或流道内壁的间隙要控制在合理范围，间隙过大会产生回流损失，间隙过小则容易在运行晃动时出现剐蹭，同时要根据实际使用场景的介质特性，匹配对应的材质，送风场景可选用轻质工程塑料降低自重，水域推进场景则需要选用耐腐蚀的金属材质，保证结构的使用寿命。
