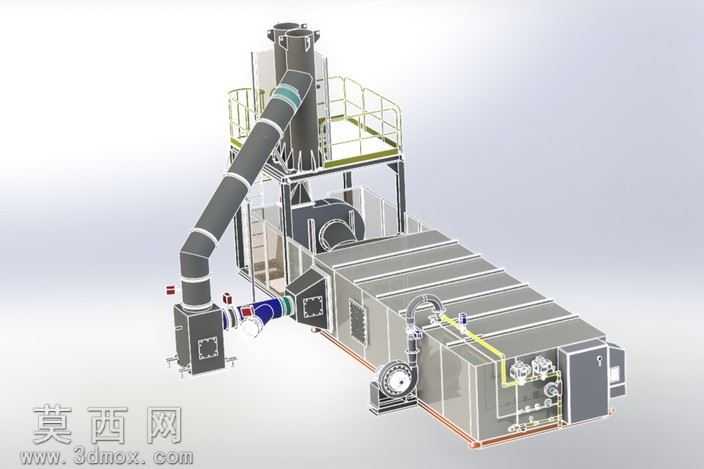

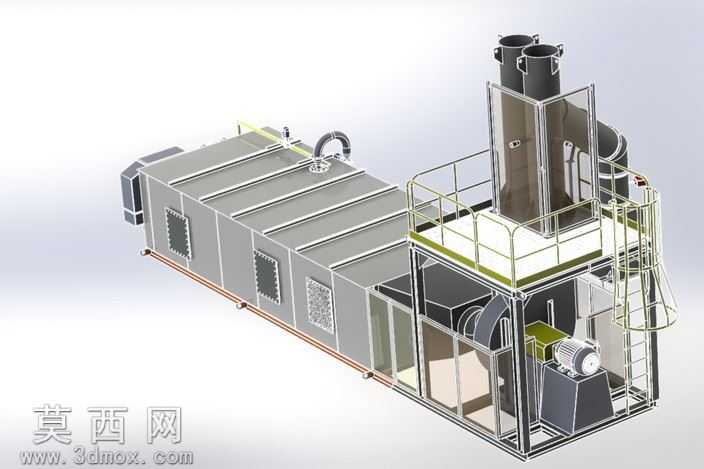

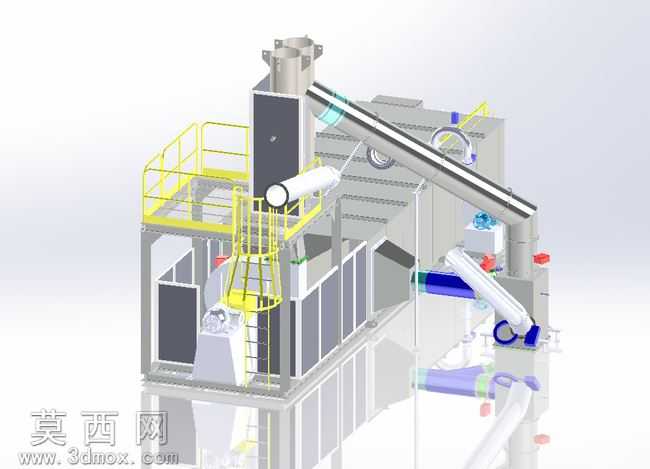

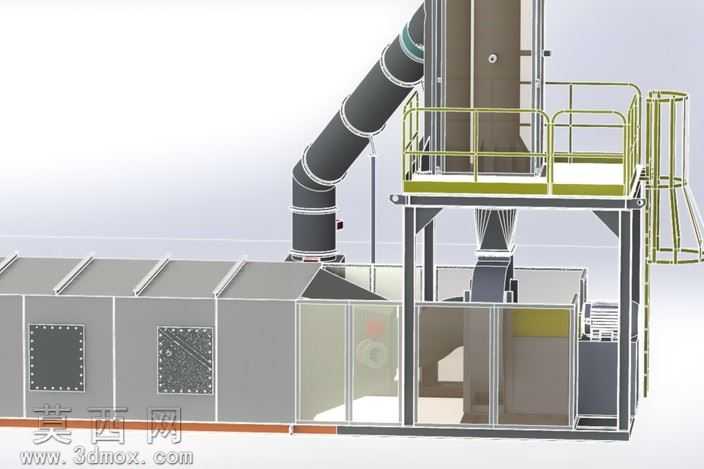

氧化剂双堆栈工业处理成套设备结构设计

本模型为氧化剂双堆栈工业处理成套设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业设备设计规范，对各功能模块进行1:1比例还原，确保各部件装配关系准确无干涉。模型整体采用模块化设计思路，分为下部箱体处理单元、中部钢架支撑操作平台、上部进料堆栈单元以及侧部排风管道系统四大核心模块，各模块之间通过标准连接件实现装配对接，结构层级清晰，便于后续拆解查看内部构造。材质渲染方面，针对不同部件的实际工业材质进行区分设置：下部箱体采用哑光灰色金属板材材质，还原工业设备常用冷轧钢板的表面质感，对箱体表面的观察窗、检修门做了透明玻璃与金属边框的材质区分，观察窗表面添加轻微反光效果提升真实感；中部操作平台采用黄绿色安全防护漆材质，对平台护栏、爬梯做了防滑纹理与金属管材的细节处理，平台踏板添加防滑冲压纹理贴图，还原工业操作平台的安全设计细节；上部堆栈单元采用深灰色金属材质，对进料斗、竖向堆栈筒体做了焊接接缝的细节刻画，还原设备加工的工艺特征；侧部排风管道采用黑色哑光金属材质，对管道弯头、法兰连接部位做了精细化建模，法兰盘的螺栓孔、连接垫片都做了细节呈现，管道表面添加轻微的使用痕迹纹理，提升模型的真实感。结构设计上，下部箱体为密封式处理腔室，侧面设置多组检修门与观察窗，便于日常运维与内部工况查看，箱体顶部设置锥形下料斗，与上部堆栈单元实现物料对接；中部钢架采用方管焊接结构，承载上部设备重量同时为操作人员提供检修操作空间，平台四周设置1.2米高安全护栏，侧部设置直爬梯连通地面与操作平台；上部堆栈单元为竖向筒体结构，顶部设置进料接口，侧部连接排风管道将处理过程中产生的废气引出，侧部配套设置笼式爬梯便于顶部设备检修。建模过程中对所有标准件都采用参数化建模方式，螺栓、法兰、护栏管材等部件均可通过参数调整实现尺寸修改，适配不同规格的设备设计需求，整体模型装配逻辑清晰，各部件约束关系完整，可直接用于工程方案展示、结构校核以及教学演示场景，完整还原了氧化剂双堆栈处理设备的整体构造与功能布局，充分体现了工业处理设备的结构设计特点与材质应用规范。
